Системы управления промышленным роботом-манипулятором

В настоящее время все больше сфер человеческой деятельности подвергается автоматизации, в частности промышленность. На смену человеку на многих производствах приходят промышленные роботы-манипуляторы, которые призваны заменить человека при выполнении как основных, так и вспомогательных технологических операций в процессе промышленного производства. Эта замена решает важную социальную задачу – освобождения человека от работ, связанных с тяжелым трудом или от работ, которые могут причинить вред его здоровью, а также от простых монотонных операций, для которых высокая квалификация работника не требуется. Гибкое автоматизированное производство на базе промышленных роботов, позволяет решать задачи автоматизации на предприятиях с широким разнообразием продукции при штучном или мелкосерийном производстве.

Промышленные роботы-манипуляторы являются очень важной частью современного промышленного производства. Управление современными роботами манипуляторами осуществляется по средствам числового программного управления (ЧПУ). С ростом уровня автоматизации промышленного производства и вследствие чего ростом чиста промышленных роботов выросла и потребность в программных продуктах, осуществляющих управление этим роботами [1].

В ряде отраслей применение таких роботов на ряде технологических операций является наиболее производительным решением, а зачастую и единственно возможным. Поэтому развитие систем управления имеет очень важное значение.

Система управления как правило представляет из себя последовательность позиций, через которые проходит манипулятор в процессе работы. Эти позиции характеризуются положением TCP (Tool Center Point) – крайней точки закрепленного на манипуляторе инструмента. По умолчанию TCP находится в центре фланца робота, но ее положение можно настраивать и обычно положение TCP совпадает с острием инструмента, установленного на манипуляторе. Поэтому при программировании, как правило, задается положение TCP в пространстве.

Рисунок 1. Внешний вид робота-манипулятора

Все манипуляторы, движение которых осуществляется немеханическими приводами оснащены системами управления. Системы управления современных манипуляторов состоят из нескольких подсистем, каждая из которых выполняет свои функции: информационные, управляющие, защитно-предупредительные.

Существует три основных вида управления: цикловое, позиционное, контурное. При цикловом управлении программой задается последовательность выполняемых движений, а также условия их начала и окончания. Крайняя точка, до которой идет движение, определяется самим манипулятором, а не задается в программе. Скорость выполнения движений определяется параметрами сервоприводов и также не задается в программе. При позиционном управлении команды подаются так, что перемещение “руки” манипулятора происходит от одной точки к другой, причем положения этих точек задаются программой. Скорость выполнения движений определяется параметрами сервоприводов и не задается в программе. Иначе дела обстоят при контурном управлении, движение «руки» происходит по заданной траектории с заданной скоростью. В программе задается траектория, скорость и режимы движения. Контурное управление применяется в тех технологических процессах, где требуется высокая точность работы.

Устройство управления и другие компоненты системы при цикловом, позиционном и контурном управлениях могут базироваться на одинаковых или разных принципах и элементных базах. К особому виду управления можно отнести адаптивное управление, при котором может осуществляться автоматическое изменение управляющей программы, при поступлении информации с внешних датчиков, которые определяют конфигурацию робота и его положение в пространстве. Объектом управления является манипулятор и его устройство передвижения, если оно имеется. Все остальное оборудование предназначено для формирования и выдачи управляющих сигналов для манипулятора. Таким образом, устройство управления получает команды от программы или сигналы от датчиков и формирует управляющие сигналы на сервоприводы манипулятора.

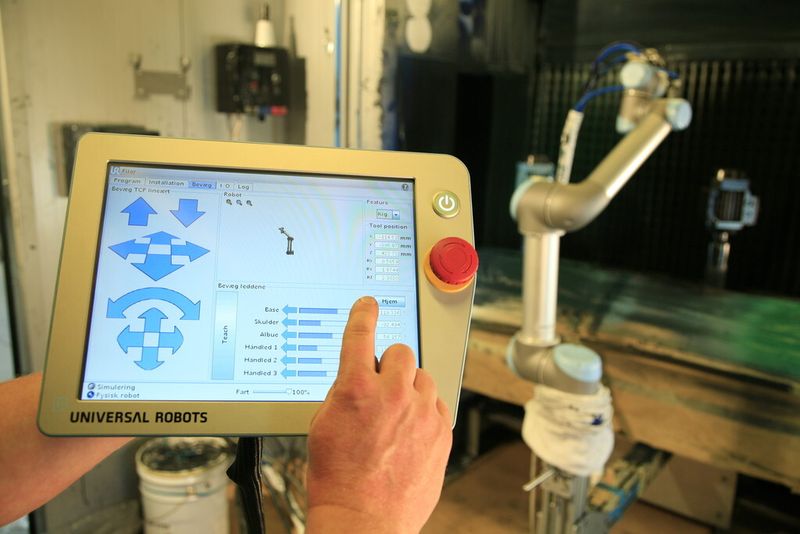

Так же существует режим ручного управления с помощью пульта. Оператор с помощью пульта ручного управления может управлять передвижением манипулятора, осуществлять ввод программ, настройку. На пульт управления поступает информация о выполнении движений, а также о возможных нарушениях режимов работы и об ошибках [2].

В процессе усложнения промышленного производства требуется все большая точность и гибкость выполнения операций, что привело к необходимости разработки систем управления с элементами искусственного интеллекта. Такие системы позволяют с помощью различных сенсоров анализировать внешние условия и осуществлять операции с учетом изменений в окружающем мире. Роботы с такой системой управления, в зависимости от ситуации, способны выполнять технологические операции более эффективно, с большей точностью, скоростью и по более рациональному алгоритму.

В полной мере реализовать такие системы управления стало возможным только благодаря развитию современной микропроцессорной техники [3].

Особенности управление роботом манипулятором

Управление промышленным роботом манипулятором

В настоящее время роботы манипуляторы практически на каждом производственном процессе стали не просто необходимыми, но при этом самыми развитыми звеньями. Данный фактор основан на том, что подобные приспособления постоянно проектируются и обновляются. Подобные инновации затрагивают не только механические или рабочие часы, но также и звенья управления.

В современное время на большинстве производственных предприятиях осуществляется внедрение искусственного интеллекта. На данный момент все более популярным становится интуитивный метод управления. Все используемые устройства проектируются по принципу обратной связи.

Говоря иными словами, управление роботом манипулятором http://robot-manipulator.ru/ustroistvo/ производится по специальной системе, где могут быть использованы несколько методов управления — по типу обратной связи, по типу иерархической системы, а также присутствует управление подчиненного типа.

Прежде чем более подробно описать данные методы управления, стоит отметить, что в настоящее время подобные роботы используются в совершенно разных целях. Сюда можно отнести:

• покрасочные роботы http://robot-manipulator. ru/pokraska/ совершают одноименные работы;
• разгрузочно-погрузочные процессы;
• точечная и шовная сварка;
• сборка разнообразных электронных систем;
• широкий спектр манипуляционных действий.

Как видно из всего вышесказанного, действий, которые осуществляются при помощи таких устройств, достаточно много, при этом данный диапазон постоянно расширяется.

Процесс управления по типу обратной связи характеризуется тем, что все зависит от того или требуемого результата. Говоря более подробно, все параметры программного обеспечения предварительно закладываются строго в зависимости от того или иного требуемого результата.

Выходной сигнал находится в прямой зависимости от того, какой результат требуется достичь, в предстоящем виде деятельности. Подобный метод управления оказывает прямое влияние на рабочую динамику программируемой системы.

Процесс управление по типу иерархической системы представляет собой уникальный по всем параметрам метод управления роботом, который делит все поступающие команды по степени важности, они в свою очередь управляют общими процессами, осуществляемыми роботом.

Подобный метод приводит в действие его отдельных приводов, производит расчеты траектории планируемого движения. Кроме того, воздействие осуществляется посредством контроля над работой двигателей, какого бы типа они ни были.

Процесс управления подчиненного типа может быть нескольких видов. Каждый из них отличается типом системы привода, но если точнее, то необходимостью ее создания. Например, система подчиненного управления по углу поворота устройства или его звена будет прямо зависеть от обратного типа связи именно по положению. Внутри данной системы работает управление, которое зависит от скорости, она же в обратном порядке будет оказывать влияние на процесс управления силой тока и так далее.

В заключении стоит отметить, что современная система по управлению роботами отличается сложностью и большим количеством уровней, а осуществляется все как раз посредством системы управления. Именно она дает возможность согласовать манипуляции робота с готовностью того или иного элемента, углом его захвата, а также скоростью перемещения к станкам.

Управление роботом-манипулятором в режиме реального времени с использованием одновременно зарегистрированных нейронов в моторной коре

Оценка контроллеров роботов-манипуляторов

Контроллеры манипуляторов являются нервными центрами каждого робота. Контроллер представляет собой большой компьютер, который передает роботу запрограммированный код с пульта обучения, позволяя ему взаимодействовать с другими системами или запускать приложение.

Контроллеры роботов бывают двух размеров, в зависимости от компании: полноразмерный контроллер и компактный контроллер. Многие компании, такие как Fanuc, Motoman и KUKA, предлагают как полноразмерные, так и компактные контроллеры для различных роботов. Тем не менее, похоже, что тенденция больше смещается в сторону меньших, компактных контроллеров роботов-манипуляторов, которые экономят место и энергию.

Fanuc, лидер в области промышленных роботов, предлагает несколько различных типов контроллеров для своих роботов: RJ2, RJ3, RJ3iB, RJ3iC, R30iA и R30iB.

Более новыми моделями являются R30iA и R30iB. В то время как R30iA — полноразмерный контроллер, R30iB — компактная модель. Обе модели имеют свои преимущества, но R30iB (самая новая модель) оснащена для работы с программами iRVision 2-D и 3-D, а также оснащена iPendant Touch, который более удобен для пользователя, чем предыдущие модели.

Yaskawa Motoman Robotics также предлагает контроллеры манипуляторов роботов различных форм и размеров — ERC, MRC, XRC, NX100, DX100, DXM100 и новейшую модель FS100, представляющую собой компактное устройство.

Контроллер робота-манипулятора FS100 компактен и мощен — настоящая инновация для Motoman. Этот небольшой контроллер, весящий всего 20 кг, по-прежнему производит впечатление. Он в 2-4 раза быстрее, чем контроллер DX100, и предназначен для работы с небольшими роботами для упаковки и перемещения деталей с грузоподъемностью менее 20 кг.

Еще одним компактным вариантом для клиентов Motoman является контроллер DXM100. Этот контроллер робота-манипулятора также имеет более высокую производительность, чем другие полноразмерные модели. Контроллер также может управлять восемью роботами или 72 осями.

Говоря о KUKA Robotics, нужно говорить о двух одинаковых контроллерах, но в то же время разных. Это контроллеры компактных роботов-манипуляторов KR C4 и KR C4. Хотя они различаются по размеру, они обеспечивают потребителю одинаковую высокую производительность и надежность. Контроллеры роботизированных манипуляторов KUKA этого поколения более мощные, гибкие и интеллектуальные, чем другие модели.
