Как работает лазерный принтер?

Какой у вас вид принтера? Струйный или лазерный?

Знаете ли вы, в чем между ними разница и как именно ваш принтер печатает?

Достаточно вопросов. Я постараюсь донести до вас, что почти каждый из нас пользовался принтером хоть в какой-то мере, но только некоторые знают, как на самом деле происходит печать. Существует много различных видов принтеров, таких как струйные принтеры, матричные принтеры, светодиоидные принтеры (LED), принтеры с LCD дисплеем, лазерные принтеры.

Однако, в отличие от других принтеров, лазерные принтеры используют тонер, статическое электричество и тепло для создания на бумаге изображения.

Чтобы помочь вам разобраться в том, как работает лазерный принтер, мы рассмотрим 3 главных составляющих компонента данного вида принтеров:

— Тонер-картридж

— Драм-юнит (также известный как PC-unit, фотокондуктор или фотобарабан)

— Узел термозакрепления

Что такое тонер-картридж?

Тонер-картридж – это составляющая часть лазерного принтера, содержащая цветной порошок (тонер) для создания текста или изображения на бумаге. Тонер-картриджи существуют в четырех цветах – голубой (cyan), пурпурный (magenta), желтый (yellow) и черный (black).

Тонер – это сухой углеродный порошок с пластиковыми частицами полимера, который получает электрический заряд и тепло, что позволяет ему прилипнуть к бумаге. Каждый цвет имеет свой отдельный картридж, и обычно его нужно менять каждую тысячу страниц, в зависимости от расхода чернил на страницу или «живучести» картриджа.

Тонеры бывают оригинальными (от ОПО– оригинального производителя оборудования, то есть от производителя принтера) и совместимыми. Совместимые картриджи являются выгодной альтернативой оригинальным при покупке нового картриджа для вашего принтера.

Все, что вам нужно знать о совместимых картриджах, вы найдете здесь.

Когда нужно менять тонер-картридж?

Ваш принтер сам даст вам знать, когда тонер будет заканчиваться и какой именно цвет вам нужно заменить. Однако вы также должны быть способны определить, заканчивается ли тонер, по качеству печати, так как текст/изображения могут стать блеклыми, с полосами или точками по всей поверхности листа.

Что такое драм-юнит?

Драм-юнит служит для переноса тонера и изображения/текста на бумагу.  Он имеет несколько различных названий, так что вы можете знать его как фотобарабан, блок формирования изображения или фотокондуктор.

Как работает Драм-юнит?

Сначала драм-юнит получает положительный электрический заряд для переноса текста и тонера на страницу. Далее лазер воздействует на фотобарабан и оставляет отрицательный заряд в тех местах бумаги, где должны будут появиться текст/изображение. Когда тонер попадает в  барабан, он притягивается к  противоположно заряженным участкам, создавая образ текста и изображения.

После этого бумага проходит через принтер и получает сильный отрицательный заряд. Как только фотобарабан проходит по листу бумаги, тонер закрепляется на листе с помощью статического заряда.

Когда надо менять драм-юнит?

Так же как и тонер-картридж, у драм-юнита есть свой ресурс печати на страницу или так называемая «живучесть». Во время использования принтера лазер воздействует на барабан при каждой печати, что означает, что драм-юнит изнашивается и должен быть заменен через определенное количество печати.

Многие принтеры требуют отдельного барабана, но некоторые производители принтеров разрабатывают барабаны и тонер-картриджи, соединенные в одно целое (например, HP Q6000a toner cartridge). Таким образом, каждый раз, когда вы меняете тонер-картридж, вы меняете и фотобарабан.

У принтеров с отдельным драм-юнитом вы можете заметить признаки износа, что будет означать необходимость замены барабана. Вы начнете видеть точки и/или полосы на ваших распечатках, изображения станут светлее. У драм-юнита более длительный срок службы – до 100,000 страниц, по сравнению с тонер-картриджем, у которого всего 10,000 страниц.

Что такое узел термозакрепления (термоблок или фьюзер)?

Вы когда-нибудь задумывались, почему бумага выходит из лазерного принтера теплой? Так вот, это как раз именно из-за узла термозакрепления. Он представляет собой пару нагретых валов внутри принтера, которые закрепляют тонер на бумаге.

Как только частицы тонера вдавливаются в бумагу через драм-юнит, лист бумаги начинает свой ход на термоблок, так что пластиковые частицы полимера плавятся и переносятся на бумагу. Узел термозакрепления выполняет все эти действия путем нагрева и давления.

Почему необходимо заменять термоблок?

Точно так же как и тонер-картридж, и драм-юнит, термоблок необходимо менять довольно часто из-за изнашивания деталей принтера. Например, так как тонер представляет собой порошок, иногда он может распрыскиваться на внутренние детали принтера, а не только на бумагу.

Все эти частицы создают царапины на термоблоке, что может привести к полосам на ваших распечатках. Большинство принтеров сами дадут вам знать, когда будет необходимо заменить термоблок.

Используете ли вы лазерный принтер? Почему вы предпочитаете именно его? Мы бы с большим удовольствием услышали от вас ответы на эти вопросы! В наших группах социальных сетей.

​

При перепечатке текстов либо ином использовании текстовых материалов с настоящего сайта на иных ресусрах в сети Интернет гиперссылка на источник обязательна. Перепечатка либо иное использование текстовых материалов с настоящего сайта в печатных СМИ возможно только с письменного согласия автора, правообладателя. Фотографии, иные иллюстрации могут быть использованы только с письменного согласия автора (правообладателя) и с обязательным указанием имени автора и источника заимствования.

Как работает 3D-принтер, что можно напечатать на 3D-принтере

3D–принтер — это технология, которая позволяет создавать реальные объекты из цифровой модели. Всё началось в 80-х годах под названием «быстрое прототипирование», что и было целью технологии: создать прототип быстрее и дешевле. С тех пор многое изменилось, и сегодня 3D-принтеры позволяют создавать всё, что вы можете себе представить.

Оглавление:

• Что такое 3D–печать?
• Как работает 3D-принтер?
• Что можно напечатать?

3D-принтер позволяет создавать объекты, которые практически идентичны их виртуальным моделям. Именно поэтому сфера применения данных технологий так широка.

Что такое 3D-печать?

3D-печать — это процесс аддитивного производства, потому что, в отличие от традиционного субтрактивного производства, трехмерная печать не удаляет материал, а добавляет его, слой за слоем — то есть выстраивает или выращивает.

1. На первом этапе печати данные из чертежа или 3D–модели считываются принтером.
2. Далее идет последовательное наложение слоев.
3. Эти слои, состоящие из листового материала, жидкости или порошка соединяются друг с другом, превращаясь в окончательную форму.

При производстве ограниченного количества деталей 3D-печать будет быстрее и обойдет дешевле. Мир 3D-печати не стоит на месте и поэтому на рынке появляется все больше различных технологий, конкурирующих между собой. Разница их заключается в самом процессе печати. Одни технологии создают слои путем размягчения или плавления материала, затем они обеспечивают послойное нанесение этого самого материала. Другие технологии предусматривают использование жидких материалов, обретающих в процессе твердую форму под воздействие разнообразных факторов.

Для того, чтобы что-то напечатать, сначала вам понадобится 3D-модель объекта, который вы можете создать в программе 3D-моделирования (CAD — Computer Aided Design), или использовать 3D-сканер для сканирования объекта, который вы хотите печатать. Есть также более простые варианты, такие как поиск моделей в Интернете, которые были созданы и доступны другим людям.

После того, как ваш проект готов, все, что вам нужно сделать, это импортировать его в Слайсер, программа которая адаптирует модель в коды и инструкции для 3D–принтера, большинство программ с открытым исходным кодом и распространяются бесплатно. Слайсер преобразует ваш проект в файл gcode, готовый к печати как физический объект. Просто сохраните файл на прилагаемой SD-карте и вставьте его в свой 3D–принтер и нажмите печать.

На весь процесс может уйти нескольких часов, а иногда и несколько дней. Все зависит от размера, материала и сложности модели. Некоторые 3D-принтеры используют два различных материала. Один из них является частью самой модели, другой выступает в роли подпорки, которая поддерживает части модели, нависающие в воздухе. Второй материал в дальнейшем удаляется.

Как работает 3D-принтер?

Хотя существует несколько технологий 3D-печати, большинство из них создают объект, наращивая множество последовательных тонких слоев материала. Обычно настольные 3D-принтеры используют пластиковые нити (1), которые подаются в принтер податчиком (2). Нить плавится в печатающей головке (3), которая выдавливает материал на платформу (4), создавая объект слой за слоем. Как только принтер начнет печатать, все, что вам нужно делать, это подождать — это просто.

Конечно, когда вы станете продвинутым пользователем, игра с настройками и настройкой вашего принтера может привести к еще лучшему результату.

Что можно напечатать на 3D-принтере?

Возможности 3D-принтеров безграничны, и теперь они становятся обычным инструментом в таких областях, как инженерия, промышленный дизайн, производство и архитектура. Вот некоторые типичные примеры использования:

Персонализированные (Custom) модели

Создавайте персонализированные продукты, которые полностью соответствуют вашим потребностям с точки зрения размера и формы. Сделайте что-то, что было бы невозможно с помощью любых других технологий.

Быстрое прототипирование

Трехмерная печать позволяет быстро создать модель или прототип, помогая инженерам, дизайнерам и компаниям получить обратную связь по своим проектам за короткое время.

Сложная геометрия

Модели, которые трудно даже представить, могут быть легко созданы на 3D-принтере. Эти модели хороши для обучения других по сложной геометрии интересным и полезным способом.

Снижение затрат

Стоимость деталей и прототипов конечного использования 3D-печати низкая благодаря используемым материалам и технологии. Сокращается время производства и расход материала, так как вы можете многократно печатать модели, используя только необходимый материал.

Как выбрать и купить 3D-принтер? →

Как работают лазерные принтеры?

Как работают лазерные принтеры? — Объясните этот материал

Вы здесь:
Домашняя страница >
Компьютеры >
Лазерные принтеры

• Дом
• индекс А-Я
• Случайная статья
• Хронология
• Учебное пособие
• О нас
• Конфиденциальность и файлы cookie

Реклама

Криса Вудфорда. Последнее обновление: 5 мая 2022 г.

Вы когда-нибудь пробовали писать лучом?
света? Звуки
невозможно, не так ли, но это именно то, что делает лазерный принтер
когда он делает постоянную копию данных (информации) с вашего
компьютер на листе бумаги. Благодаря научно-фантастическим и шпионским фильмам мы
склонны думать о лазерах как о невероятно
мощные световые лучи
который может разрезать куски металла или взорвать вражеские космические корабли в
осколки. Но крошечные лазеры также полезны во многих
более банальным способом: они читают звуки и видеоклипы с дисков в
CD- и DVD-плееры, и они
жизненно важные части принтеров большинства офисных компьютеров. Все готово? Хорошо, давайте подробнее рассмотрим, как работают лазерные принтеры.
Работа!

Фото: Компактный лазерный принтер ничем не отличается от
струйный принтер, но он наносит чернила на страницу совершенно по-другому.
Струйный принтер использует тепло для выпрыскивания капель влажных чернил из горячих, похожих на шприц трубок, в то время как лазерный принтер
использует статическое электричество для переноса сухого порошка чернил, называемого тонером.

Содержимое

1. Лазерные принтеры аналогичны копировальным аппаратам
2. Как работает лазерный принтер
3. Кто изобрел лазерные принтеры?
4. Первый лазерный принтер
5. Вредны ли лазерные принтеры?
6. Узнать больше

Лазерные принтеры аналогичны копировальным аппаратам

Лазерные принтеры во многом похожи на копировальные аппараты и используют ту же базовую технологию.
Действительно, как мы опишем далее в этой статье, первые лазерные принтеры были
на самом деле построены из модифицированных копировальных аппаратов. В копировальной машине яркий свет используется для создания точной копии печатной страницы. Свет
отражается от страницы на светочувствительный барабан;
статическое электричество
(эффект, при котором воздушный шарик прилипает к одежде, если его потереть
несколько раз) заставляет частицы чернил прилипать к барабану; тогда и чернила
переносятся на бумагу и «вплавляются» в ее поверхность горячим
ролики. Лазерный принтер работает почти точно так же, с
одно важное отличие: поскольку нет исходной страницы для копирования,
лазер должен написать это с нуля.

Представьте, что вы — компьютер, заполненный данными. Информация, которую вы
магазин в электронном формате: каждый фрагмент данных хранится
в электронном виде с помощью микроскопически маленького коммутационного устройства, называемого
транзистор. Задача принтера
преобразовать этот электронный
данные обратно в слова и изображения: по сути, превратить электричество
в чернила. со струйным принтером,
легко увидеть, как это
бывает: чернильные пистолеты, работающие от электричества, стреляют точными потоками чернил
на странице. С лазерным принтером все немного сложнее.
Электронные данные с вашего компьютера используются для управления лазером.
луч — и это
лазер, который наносит чернила на страницу, используя статическое электричество в
аналогично копировальному аппарату.

Фото: Чернила прилипают к барабану лазерного принтера, как этот шарик прилипает к моему свитеру: с помощью статического электричества.

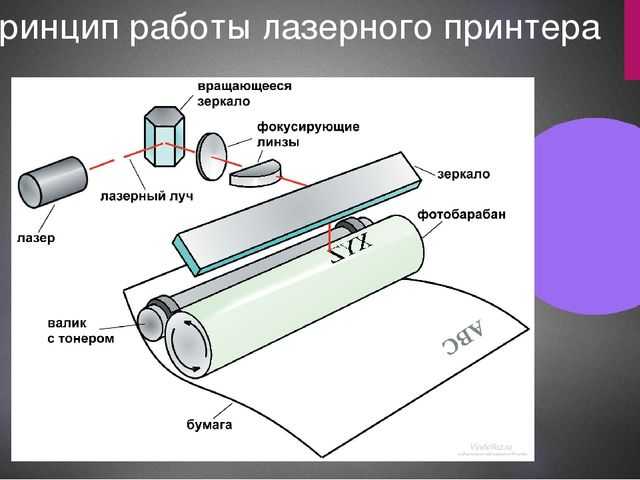

Как работает лазерный принтер

Когда вы что-то печатаете, ваш компьютер отправляет огромный поток
электронные данные (обычно несколько мегабайт или миллионов символов) для
Ваш лазерный принтер. Электронная схема в принтере выясняет
что означают все эти данные и как они должны выглядеть на странице.
Он заставляет лазерный луч сканировать взад и вперед по барабану внутри
принтер, создающий рисунок статического электричества. статический
электричество притягивает на страницу своего рода порошкообразные чернила, называемые
тонер. Наконец, как и в фотокопировальном аппарате, блок термозакрепления связывает тонер с
бумага.

1. Миллионы байтов (символов) потока данных в принтер с вашего
   компьютер.
2. Электронная схема в принтере
   (по сути, маленький компьютер сам по себе) выясняет, как
   распечатайте эти данные, чтобы они выглядели правильно на странице.
3. Электронная схема активирует корону
   провод. Это высоковольтный провод, который дает статический электрический заряд
   что-нибудь рядом.
4. Коронатор заряжает фоторецепторный барабан, так что барабан получает
   Положительный заряд равномерно распределяется по его поверхности.
5. Одновременно схема активирует лазер
   чтобы он рисовал изображение страницы на барабане. Лазерный луч на самом деле не движется: он
   отскакивает от движущегося зеркала, которое сканирует его
   над барабаном. Там, где лазерный луч попадает на барабан, он стирает положительный заряд, который
   был там и вместо этого создает область отрицательного заряда.
   Постепенно на барабане выстраивается образ всей страницы: где
   страница должна быть белой, на ней есть участки с положительным зарядом; где
   страница должна быть черной, есть участки с отрицательным зарядом.
6. Красочный валик, касаясь барабана фоторецептора, покрывает его мельчайшими частицами порошковых чернил.
   (тонер). Тонер получил положительный электрический заряд, поэтому он прилипает к
   участки фоторецепторного барабана, имеющие отрицательный заряд (помните
   что противоположные электрические заряды притягиваются так же, как противоположные
   полюса магнита притягиваются). Чернила не притягиваются к частям барабана, имеющим положительное
   обвинение. На барабане создается чернильное изображение страницы.
7. Лист бумаги из бункера на
   другая сторона принтера подается вверх к барабану. По мере продвижения,
   бумага получает сильный отрицательный электрический заряд от другого коронирующего провода.
8. Когда бумага движется рядом с барабаном, ее отрицательный заряд притягивается
   положительно заряженные частицы тонера удаляются от барабана. Изображение
   переносится с барабана на бумагу, но на данный момент тонер
   частицы просто слегка лежат на поверхности бумаги.
9. Бумага с краской проходит через два горячих ролика (термофиксатор). Тепло и давление от
   ролики постоянно вплавляют частицы тонера в волокна бумаги.
10. Распечатка выходит сбоку копира. Благодаря блоку термозакрепления бумага еще теплая. Это
    буквально сразу после печати!

Рекламные ссылки

Кто изобрел лазерные принтеры?

До начала 1980-х почти ни у кого не было персонального или офисного компьютера; те немногие, кто сделал
«печатные копии» (распечатки) на матричных принтерах. Эти относительно медленные
машины издавали характерный ужасный визг, потому что они использовали сетку из крошечного металла.
иглы, прижатые к красящей ленте, чтобы сформировать формы букв, цифр и символов
на странице. Они печатали каждый символ по отдельности, строка за строкой, со стандартной скоростью около 80 символов.
(одна строка текста) в секунду, поэтому печать страницы займет около минуты. Хотя это звучит
медленный по сравнению с современными лазерными принтерами, он был намного быстрее, чем большинство людей могли напечатать буквы
и отчеты на пишущей машинке старого образца (механическая или электрическая клавиатура с
печатные машины, которые использовались в офисах для написания писем до того, как доступные компьютеры сделали их устаревшими). Вы до сих пор время от времени видите счета и адресные этикетки, напечатанные точечной матрицей; вы всегда можете сказать, потому что печать относительно грубая и состоит из очень заметных точек. В середине 19В 80-х годах, когда компьютеры стали более популярными среди малого бизнеса, людям нужны были машины, которые могли печатать письма и отчеты так же быстро, как матричные принтеры, но с тем же качеством печати, что и старомодные пишущие машинки. Дверь для лазерных принтеров была открыта!

Фото: Подобные точечные символы являются явным признаком работы матричного принтера.

К счастью, технология лазерной печати уже существовала. Первые лазерные принтеры были разработаны в конце 19 века.60-х Гэри Старквезер из Xerox, который основывал свою работу на копировальных аппаратах, которые сделали Xerox такой успешной корпорацией. К середине 1970-х Xerox производила коммерческий лазерный принтер — модифицированный фотокопировальный аппарат с изображением, нарисованным лазером — под названием Dover, который мог печатать около 60 страниц в минуту (по одной в секунду) и продавался за колоссальную сумму в 300 000 долларов. . К концу 1970-х крупные компьютерные компании, в том числе IBM, Hewlett-Packard и Canon, соревновались в разработке доступных лазерных принтеров, хотя машины, которые они изобрели, были примерно в 2–3 раза больше современных — примерно того же размера, что и очень большие копировальные аппараты.

Две машины были ответственны за превращение лазерных принтеров в товары массового спроса. Один был
LaserJet, выпущенный Hewlett-Packard (HP) в 1984 году по относительно доступной цене 3495 долларов. Другой, LaserWriter от Apple, изначально стоил почти вдвое дороже (6995 долларов), когда он был выпущен в следующем году для сопровождения компьютера Apple Macintosh. Тем не менее, это оказало огромное влияние: Macintosh был очень прост в использовании, а с относительно недорогим программным обеспечением для настольных издательских систем и лазерным принтером это означало, что почти каждый мог печатать книги, журналы и все, на чем можно было печатать. бумага. Xerox, возможно, и разработала эту технологию, но именно HP и Apple продали ее миру!

Первый лазерный принтер

Заглянув в архивы Управления по патентам и товарным знакам США, я нашел один из оригинальных проектов лазерного принтера Гэри Старквезера, запатентованный 7 июня 1977 года. раскрасил и аннотировал его проще, чем технический чертеж в оригинальном патенте (если хотите, вы можете найти полную информацию в разделе
Патент США 4027961: Копир/устройство растрового сканирования).

То, что у нас есть, по сути, представляет собой лазерный сканирующий блок (окрашенный в синий цвет), расположенный наверху довольно обычного большого офиса.
ксерокс (красного цвета). В конструкции Старквезера лазерный сканер скользит по стеклянному окну копировального аппарата и выходит из него.
(место, куда вы обычно кладете свои документы, лицевой стороной вниз), поэтому одну и ту же машину можно использовать как лазерный принтер
или копировальный аппарат — примерно на 20–25 лет раньше, чем офисные машины «все в одном».

Работа: оригинальный дизайн лазерного принтера Гэри Старквезера из
Патент США 4027961: Копир/устройство растрового сканирования, любезно предоставлено Управлением по патентам и товарным знакам США.

Как это работает?

1. Лазерный сканер создает изображение.
2. Изображение передается через стеклянное окно копировального устройства в расположенный под ним копировальный механизм.
3. Изображение отражается зеркалом.
4. Линза фокусирует изображение.
5. Второе зеркало снова отражает изображение.
6. Изображение переносится на ленту копировального аппарата.
7. Блок проявки преобразует изображение в форму для печати.
8. Печатаемое изображение переносится на бумагу.
9. Термофиксатор навсегда запечатывает изображение на странице, которая выходит в приемную стойку в верхней части машины.

Вредны ли лазерные принтеры?

Раньше я делил офис с кем-то, кто отказывался делить наш офис с лазерным принтером; нам пришлось переместить нашу машину в шкаф и держать дверь плотно закрытой. Такое беспокойство далеко не редкость, но не является ли это просто суеверием? Как мы видели выше, лазерные принтеры используют твердые чернила, называемые тонером, которые могут быть источником пыли, мелких частиц (помните, что частицы сажи, выделяемые такими вещами, как выхлопные трубы автомобилей, являются одним из наиболее тревожных компонентов в городской среде). загрязнение воздуха). Один
недавнее исследование показало, что некоторые принтеры испускают почти 10 миллиардов частиц на отпечатанной странице (хотя важно отметить, что тип и количество испускаемых частиц сильно различаются от модели к модели). Они также производят летучие органические соединения (ЛОС) и газ, называемый озоном (очень реактивный тип кислорода с химической формулой O3), который токсичен и при достаточно высоких концентрациях оказывает множество воздействий на здоровье. К счастью, внутри зданий озон относительно быстро превращается в обычный кислород (O2).

Таблица. Согласно одному исследованию, чуть менее половины (40 процентов) лазерных принтеров испускают субмикронные частицы (например, частицы PM1 и меньше). Из них чуть менее трети (27 процентов) были высокоэмиссионными. Нарисовано с использованием данных из
Характеристики выбросов частиц офисными принтерами C. He et al, Environ Sci Technol, 2007.

Представляют ли принтеры и копировальные аппараты какой-либо риск для нашего здоровья? Было проведено несколько научных исследований; хотя результаты неоднозначны, они, похоже, предполагают, что стоит принять простые меры предосторожности, такие как размещение принтера вдали от рабочей станции, если вы много им пользуетесь, и обеспечение хорошей вентиляции. Вы также должны быть очень осторожны при замене картриджей с тонером или обращении с пустыми картриджами.
Но держите вещи в перспективе. Согласно исследованию Jianwei Gu et al., проведенному в 2020 году в журнале Воздух в помещении :
«Риск для здоровья от воздействия частиц, испускаемых LPD [устройством лазерной печати], невелик по сравнению с риском для здоровья от воздействия частиц из окружающей среды». Другими словами, ежедневное загрязнение атмосферного воздуха представляет больший риск.
Вы найдете список последних исследований в дальнейшем чтении ниже.

Узнать больше

На этом сайте

• История компьютеров
• Струйные принтеры
• Лазеры
• Копировальные аппараты
• Печать — печать традиционными чернилами
• Пишущие машинки

На других сайтах

• Эпический разбор: HP Color LaserJet 2600n: Evil Mad Scientist Labs представляет множество отличных фотографий лазерного принтера, который систематически разбирают! Не забудьте проверить остальную часть этого сайта.

Статьи

• Точки отслеживания принтера Снова в новостях Сет Шон. Electronic Frontier Foundation, 6 июня 2017 г. Действительно ли принтеры записывают секретную информацию об отслеживании на каждой странице?
• Заправьте собственный картридж с тонером и сохраните пакет: Wired, 28 февраля 2012 г. Заправлять струйные картриджи легко, но какой лазерный тонер?
• Струйная или лазерная печать: что выгоднее? Дэвид Робинсон, The Guardian, 30 марта 2013 г. Можно ли сэкономить деньги, перейдя со струйной печати на лазерную? Согласно этой статье, да, если вы печатаете в относительно больших объемах (более 2000 черно-белых страниц в год).
• Лазерный «принтер» стирает фотокопированные чернила с бумаги: BBC News, 15 марта 2012 г. Как новый экспериментальный «принтер» использует короткие импульсы лазерного света для стирания чернил с бумаги.
  Более подробное описание читайте в
  Удаление тонера с бумаги с помощью лазеров с длинным и ультракоротким импульсом, Дэвид Рикардо Леал-Аяла и др. , Proceedings: Mathematical, Physical and Engineering Sciences, Proceedings: Mathematical, Physical and Engineering Sciences, Vol. 468, № 2144 (8 августа 2012 г.), стр. 2272–229.3.
• Миф о сотворении мира, автор Малкольм Гладуэлл. The New Yorker, 16 мая 2011 г. История изобретения Гэри Старквезером лазерного принтера и корпоративной инерции, которую ему пришлось преодолеть.
• Очарование лазерных принтеров Питера Х. Льюиса. The New York Times, 20 ноября 1984 г. Эта старая статья из архива Times описывает появление доступных лазерных принтеров в 1984 г.

Книги

• Подпольный справочник по лазерным принтерам от Flash Magazine. Пичпит Пресс, 1993. Практическое руководство по настройке принтеров. Старый, но полезный, и его все еще легко найти на сайтах подержанных книг.

Патенты

• Патент США 4027961: Копир/аппарат растрового сканирования Гэри Старквезера, Xerox, 7 июня 1977 г.
• Патент США 4613877A: Лазерный принтер с высоким разрешением, Дэвид Р. Спенсер и др., RCRM Trust, 23 сентября 1986 г. Конструкция принтера середины 1980-х, способная печатать гораздо более детально (500 точек на дюйм), чем обычно могли достичь модели, разработанные ранее.
• Патент США 4753504A: Структура зеркала для лазерного принтера, Tetsuo Kyogoku, Minolta, 28 июня 1988 г. Здесь более подробно о типах зеркал, используемых в лазерных принтерах, и о том, как они спроектированы для работы с полупроводниковым лазерным светом.

Лазерные принтеры как источник загрязнения воздуха внутри помещений

Вот подборка последних статей, перечисленных в Pubmed (сначала самые последние):

• Обзор характеристик и возможного воздействия на здоровье частиц, испускаемых лазерными печатающими устройствами ( 2020) Дж. Гу и др. пришли к выводу, что «риск для здоровья от воздействия частиц, испускаемых LPD, невелик по сравнению с риском для здоровья от воздействия частиц из окружающей среды».
• Воздействие излучения лазерного принтера на здоровье: исследование контролируемого воздействия (2017 г. ), проведенное С. Каррашем и соавторами из Университетской больницы Мюнхена, показало: «статистически значимых изменений в механике легких не произошло» и «реакции на кратковременные, но очень высокие [ лазерные печатающие устройства] воздействия были небольшими и не указывали на клинически значимые эффекты
• Воздействие наночастиц от печатающего оборудования на основе тонера с нанотехнологиями и здоровье человека: состояние науки и потребности в будущих исследованиях (2017 г.), С. Пирела и др., Департамент гигиены окружающей среды, Гарвард, Т.Х. Школа общественного здравоохранения Чана отметила, что «после такого воздействия могут развиться респираторные, иммунологические, сердечно-сосудистые и другие расстройства», но предупредила, что «необходимо провести дальнейшие исследования, чтобы полностью понять механизм действия…»
• Оценка выбрасываемых наночастиц
  из Принтеры … Риски для здоровья от качества воздуха в помещении (2015 г.) X. Ши и др. обнаружили, что «.. . принтеры действительно выделяют твердые частицы … в высокой концентрации в помещении. Следует проявлять особую осторожность … … и необходим эффективный контроль выбросов частиц в процессах печати».
• Выбросы сверхмелких частиц из лазерных принтеров (2015 г.) M. Grana et al. разумно предположили, что «концентрация сверхмелких частиц в офисных помещениях может быть снижена за счет правильного выбора принтеров с использованием соответствующих методов фильтрации и размещения оборудования вдали». с рабочих мест».
• Тонкие и сверхмелкие частицы, испускаемые лазерными принтерами, как загрязнители воздуха внутри помещений в немецких офисах (2012 г.), Т. Танг и др. из Департамента наук об окружающей среде Медицинского центра Университета Фрайбурга пришли к выводу: «… лазерные принтеры и копировальные аппараты могут быть важный источник мелких частиц и особенно UFP [сверхмелких частиц] в офисных помещениях».

Пожалуйста, НЕ копируйте наши статьи в блоги и другие веб-сайты.

Статьи с этого веб-сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных произведений без разрешения, удаление этого или других уведомлений об авторских правах и/или нарушение смежных прав может повлечь за собой серьезные гражданские или уголовные санкции.

Авторские права на текст © Chris Woodford 2007, 2022. Все права защищены. Полное уведомление об авторских правах и условия использования.

Подпишитесь на нас

Оцените эту страницу

Пожалуйста, оцените эту страницу или оставьте отзыв, и я сделаю пожертвование WaterAid.

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее или рассказать о ней своим друзьям:

Цитировать эту страницу

Вудфорд, Крис. (2007/2022) Лазерные принтеры. Получено с https://www.explainthatstuff.com/laserprinters.html. [Доступ (вставьте дату здесь)]

Подробнее на нашем веб-сайте…

• Связь
• Компьютеры
• Электричество и электроника
• Энергия
• Машиностроение
• Окружающая среда
• Гаджеты
• Домашняя жизнь
• Материалы
• Наука
• Инструменты и приборы
• Транспорт

↑ Вернуться к началу

Как работают лазерные принтеры: процесс лазерной печати

Как работают лазерные принтеры? Что представляет собой процесс лазерной печати?

Быстрый ответ

Лазерные принтеры используют электрический заряд для притягивания частиц тонера к ролику переноса. Частицы тонера прижимаются к листу бумаги, а тепло и давление блока термозакрепления навсегда фиксируют изображение на странице.

В этом видео ниже показано, как работают лазерные принтеры. Как вы увидите, это сложный танец данных, статического электричества и света. Подробнее о том, как работают лазерные принтеры, мы поговорим ниже.

Как работает лазерный принтер? (анимация):

Семь этапов лазерной печати

Вы можете посмотреть на свой лазерный принтер и выругаться: «Почему лазерные принтеры такие непостоянные и полные проблем?»

Успокойся, бро!

Процесс лазерного принтера сложен. Давайте взглянем.

Вот точный пошаговый процесс использования лазерных принтеров:

Шаг 1: Отправка

Чтобы начать процесс лазерного принтера, документ разбивается на цифровые данные и отправляется с соответствующего компьютера на принтер.

С помощью двоичного волшебства принтеры собирают эти компьютерные данные в печатное изображение. Лазерные принтеры будут фиксировать данные и обрабатывать цифровой документ.

Шаг 2: Очистка

Лазерные принтеры оставляют следы на
барабан принтера. Очистка представляет собой физический и электрический процесс, выполняемый для удаления предыдущего задания печати и подготовки светочувствительного барабана к новому заданию печати .

В процессе очистки остатки тонера с барабана соскребаются резиновым лезвием в полость для мусора. Электрические заряды, оставшиеся на барабане от предыдущего задания на печать, снимаются электростатическими стирающими лампами внутри лазерных принтеров.

Затем на нагревательный валик наносится смазка, чтобы убедиться, что достаточное количество тепла равномерно подается для передачи входящего изображения.

Этап 3: Кондиционирование

Процесс, называемый кондиционированием, включает в себя подачу заряда на фотобарабан и бумагу, когда она проходит через коронирующий провод. Добавление статического заряда к бумаге позволяет электростатическому переносу изображения на страницу лазерного принтера.

Да, статическое электричество!

Та же сила, которая заставляет ваши носки прилипать к свитерам, когда они выходят из сушилки, действует и в лазерных принтерах!

Ролик первичного заряда оживает, вращая соседний барабан с органическим фотопроводником (OPC). Ионы на коронирующем проводе покрывают барабан статическим электричеством. Электрофотографический процесс начинается на молекулярном уровне. Барабан завершает свой оборот, покрытый отрицательным зарядом.

Шаг 4: Разоблачение

Время лазера! Следующий шаг — экспозиция. Здесь светочувствительный барабан подвергается воздействию лазерного луча. Поверхностный заряд каждой области барабана, подвергаемой воздействию лазера, снижается примерно до 100 вольт постоянного тока.

Невидимый скрытый отпечаток создается при вращении барабана принтера. Изображение, которое в конечном итоге будет напечатано, впервые существует в виде тонкого слоя электронов на фотобарабане.

Темнота внутри картриджа принтера разбивается свечением лазера. Луч отражается от вращающегося многогранного зеркала и разбивается на бесчисленные лучи информации, обрызгивая своим знанием барабан OPC, превращая отрицательные заряды в положительные.

Построчно лазер обращается к вращающейся поверхности фотобарабана, описывая страницу языком заряженных частиц тонера. Эта часть черная, эта часть желтая, а эта часть… да, эта часть… удивительно пурпурная. Барабан несет на своей поверхности положительно заряженное изображение, готовое к переносу на бумагу.

Шаг 5: Проявление

На стадии проявления тонер наносится на скрытое изображение на барабане. Тонер состоит из отрицательно заряженных порошкообразных пластиков черного, голубого, пурпурного и желтого цветов. Барабан удерживается на микроскопическом расстоянии от тонера управляющим лезвием.

Тонер
85-95% тонкоизмельченный пластик. Другие ингредиенты тонера, используемые в принтерах, включают цветные пигменты, коллоидальный кремнезем и регулирующие агенты.

Силикагель не дает частицам тонера слипаться и слипаться. Это также помогает тонеру беспрепятственно поступать из картриджа в принтер. Частицы цинка, железа и хрома используются в качестве контролирующих агентов для сохранения отрицательного электростатического заряда частиц тонера.

Для создания цветных картриджей с тонером для принтеров используются различные пигменты.

Используются следующие пигменты:

• Желтый. Пигмент желтый 180, состоящий из бензимидазола.
• Пурпурный. Пигмент красный 122, состоящий из 2,9-диметилхинакридона.
• Голубой. Пигмент синий 15:3, состоящий из фталоцианина меди.
• Черные лазерные тонеры по-прежнему содержат порошок сажи, как и в ранних моделях лазерных тонеров, в сочетании с порошкообразным пластиком.

Шаг 6: Передача

Далее идет передача. Вторичный коронирующий провод или ролик переноса накладывает положительный заряд на
бумага. Блок мешалки внутри бункера картриджа с тонером вращается, и тонер начинает нагреваться.

Устройство добавления тонера вращается, втягивая тонер внутрь и собирая тонерную пыль на своей поверхности. Ракельное лезвие проходит по соседнему валику проявителя, выравнивая тонер до нужной высоты.

Все вращение и волнение оставили пурпурные частицы на его поверхности с отрицательным зарядом, и когда они вступают в контакт с положительно заряженным изображением на барабане OPC, законы притяжения вступают в силу. Отрицательно заряженный тонер на поверхности барабана магнитно притягивается к положительно заряженным участкам бумаги.

Частицы пурпурного тонера вытягиваются из проявителя на барабан в соответствии с точными инструкциями, оставленными лазером. Несколько пурпурных частиц тонера здесь, несколько там и еще несколько, которые будут смешиваться с черным, желтым и синим, образуя радугу красивых цветов.

Лист бумаги проходит над каждым цветным картриджем — пурпурным, желтым, голубым и, наконец, черным — по мере того, как изображение переносится на бумагу.

Шаг 7. Сплавление

Заключительный этап — слияние. Блок термозакрепления воздействует на тонер теплом и давлением. Тонер создает постоянную связь, когда он прижимается к бумаге и вплавляется в нее. Тефлон покрывает термоблок, так как на него наносится легкое силиконовое масло, чтобы исключить любую возможность прилипания к ним листа бумаги.

Блок термозакрепления, по сути, расплавляет порошок тонера на странице, создавая изображение. Лезвие скребка счищает все оставшиеся частицы с барабана OPC и отправляет их в мусорное ведро. Любой скрытый заряд, оставшийся на участках поверхности барабана, стирается, восстанавливается, обновляется и готов к повторному воспроизведению лазерным принтером.

Избыток тонера, не попавший в фотобарабан, удаляется из блока проявки и возвращается в бункер для повторного использования на следующей странице. Тонер, оставшийся на фотобарабане и не перенесённый, вытирается в корзину для отработанного тонера.

Вам может быть интересно: какова история лазерных принтеров?

Развитие технологии лазерных принтеров уходит корнями в матричные принтеры и мимеографы 1950-х и 60-х годов.

Кто изобрел лазерный принтер?

Что ж, IBM первой изобрела матричный принтер в 1957 году, а Xerox выпустила свой первый фотокопировальный аппарат двумя годами позже.

В точечно-матричном методе печати использовалась красящая лента (аналогичная той, что используется на пишущих машинках с ручным управлением) и ряд крошечных точек для воспроизведения изображений и текста с низким разрешением.

Лазерные принтеры похожи на фотокопировальные устройства, однако фотокопировальные устройства, напротив, использовали новую и «сухую» технологию печати, называемую ксерографией. Когда-то называемая электрофотографией, ксерография использовала положительный и отрицательный электрический заряд для притягивания частиц тонера на бумагу. Частица будет прилипать к заряженным областям на странице.

В 1967 году предприимчивому инженеру компании Xerox по имени Гэри Кит Старквезер пришла в голову идея копировальных аппаратов, производящих изображения, отправляемые непосредственно с компьютера. Хотя его начальники в Xerox не одобряли эту идею, Старквезер продолжал развивать эту уникальную концепцию принтера.

Старквезер модифицировал копировальный аппарат, заменив формирователь изображения лазерным лучом и восьмигранным вращающимся зеркалом. Лазер оставлял положительно заряженное изображение на поверхности листа бумаги. Отрицательно заряженные частицы тонера прикреплялись к бумаге, а нагревательный элемент сплавлял их со страницей.

Компания Xerox представила первый коммерческий лазерный принтер для офиса, Xerox 9700, в 1977 году. Так совпало, что в том же году HP начала продавать струйные принтеры для домашнего офиса, хотя они не пользовались популярностью до середины 80-х годов.

Лазерные принтеры лучше струйных?

Не обязательно. Если вы печатаете тысячи страниц и большие объемы, вам следует серьезно подумать о лазерном принтере. Это снизит общую стоимость страницы.

Хотя когда-то лазерные принтеры стоили намного дороже струйных принтеров, технологические достижения сократили этот ценовой разрыв. Проверьте данные; нет необходимости затягивать пояс, чтобы позволить себе лазерный принтер. Сейчас они стоят примерно столько же, сколько чернильные принтеры.

Струйные принтеры хороши для печати глянцевых фотографий или для домашнего офиса, который не печатает в больших объемах. Они даже хороши для
печать визиток своими руками! Как и ожидалось, в струйном принтере используются чернила, а сменные чернила стоят дорого!

Конечно, новые OEM-тонер-картриджи тоже недешевы, но количество страниц намного выше, чем у чернильных картриджей. В общем, вы можете напечатать сотни страниц с одного струйного картриджа, но тысячи страниц с одного картриджа с тонером.

Catch A Toner Buzz

Как видите, лазерная печать — очень сложный процесс с множеством движущихся частей внутри принтера.
