Содержание
Новые поддоны 1000×1200 — 2 сорт, ГОСТ 9078-84
Описание
Грузоподъемность: 1800 кг
Размеры: 1200x1000x146мм
Шашки: 9 шт. размером 100×100 мм
Поперечные доски: 3 шт. шириной 100 мм
Расстояние между досками настила: 50 мм
Шероховатость поверхности верхнего настила: 500 мкм
Доски настила: 7 шт. шириной 100 мм
Нижние доски (лыжи): 3 шт. шириной 100мм
Толщина досок: 22 мм
Угловые фаски: по выбору заказчика
Заходные фаски: по выбору заказчика
Гвозди: винтовые или с поперечными насечками
Параметры могут меняться в пределах ГОСТ
Новые поддоны 1000х1200 2 сорта соответствующие ГОСТу 9078-84 многооборотные. Они предназначены для формирования пакетов, применяемых во время складских и транспортных операций в процессе выгрузки/погрузки. Настоящим стандартом оговорена их плоская конструкция, которая обеспечивает:
- удобство и надежность эксплуатации;
- двусторонний и четырехсторонний захват вилочковыми захватами — для наземных операций и возможность оборудования стропами с подхватывающими балками — для подвесных грузоопераций;
- предельно допустимую нагрузку без остаточной деформации плоскости;
- равномерное распределение груза при перемещении поддона на вилах транспортировщика;
- дополнительную нагрузку в трехкратном размере при штабелировании.
По запросу заказчика мы делаем угловые и заходные фаски. Общие параметры подгоняются под требования. Вы можете самостоятельно смоделировать необходимые размеры и получить на выходе необходимое изделие — это одно из главных преимуществ новых паллетов.
Характеристики древесины 2 сорта
- отсутствие тупого и острого обзола, рака, прорости, механических повреждений и инородных включений;
- допустимо единичное наличие пластовых трещин на расстоянии около 50 мм от торцов;
влажность до 22%; - шероховатость поверхности 7016-82 — Rz£500 мкм, внутренних частей — Rz£1200 мкм.
При изготовлении тары мы используем пиломатериалы хвойных пород, соответствующих
ГОСТу 8486-86, и лиственных пород, соответствующих ГОСТу 2695-83.
Изготовленные из них поддоны 1000х1200 2 сорта могут храниться на открытом воздухе. Складирование под навесом и использование прокладок между ярусами обеспечит циркуляцию воздуха, что предотвратит гниение и деформацию. Древесина аккуратно теряя влажность, будет становиться более прочной и долговечной.
Мы строго соблюдаем требования госстандартов
Для нижнего настила и мест крепления мы используем доски без сучков. В остальных местах следы от веток заделываются древесными пробками (их влажность до 20%), проклеиваются водостойким клеем. Шашки изготавливаются из цельных брусков, не используем сердцевину. Все параметры соответствуют номинальным размерам, параллельность кромок и пластей выдержанна. Каждая партия проходит обязательную антисептическую обработку и испытание на прочность и изгиб.
Обратите внимание: на наружных ребрах нижнего настила наших поддонов снята фаска под углом 10´45° — это обеспечивает свободный ввод вилочного захвата.
Вся продукция компании PALLETEX имеет гарантию, которая начинает действовать со дня ввода в эксплуатацию.
|
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ПОДДОНЫ ПЛОСКИЕ ОБЩИЕ
ГОСТ
ИЗДАТЕЛЬСТВО
Москва ГОСУДАРСТВЕННЫЙ
Дата введения 01. 01.86 Постановлением
Настоящий стандарт распространяется на плоские
Стандарт не распространяется
Стандарт соответствует
1.1. Типы, основные
1.2. Каждый поддон должен
В условное обозначение
Пример
Поддон
Таблица 1
Таблица 2 Размеры в мм
Черт. 1 Черт. 2 Черт. 3 Черт. 4 Черт. 5 Примечания
2.1. Поддоны должны
2.2. Конструкцией поддонов
надежность и удобство в
возможность захвата их не
предельно допустимая
2.3. Поверхность нижнего
2.4. Деревянные детали
Деревянные детали не должны
Влажность древесины не
2.5. Каждая доска должна
2.6. Отверстия от сучков,
Влажность пробки — в
2.7. Шашки должны быть
Волокна древесины шашек должны
В шашках и брусках не
2.8. При механизированном
2.9. Параметр шероховатости
2.10. Для облегчения ввода
2.11. Металлические детали поддонов
2.12. Типы и конструктивные
2.13. Все металлические детали
Толщина покрытия должна
2.14. Детали из
2.15. При сборке поддонов не
предельное отклонение
отклонение от параллельности поверхностей верхнего и
разность длин диагоналей
разность длин диагоналей
сквозные зазоры между
несквозные зазоры между
отколы, сквозные трещины,
2.16. Коэффициент тары не
0,045 — для деревянных
0,08 — » металлических » 3.1. Требования безопасности
3.2. Требования безопасности
4.1. Для проверки
4.2. Приемо-сдаточные испытания. 4.2.1. В состав приемо-сдаточных испытаний должны
проверка на соответствие
4.2.2. При приемо-сдаточных
Если при испытании будут
Результаты повторных
4.3. Периодические испытания должны проводить не реже одного раза в
4.3.1. В состав
4.3.2. Число поддонов,
4.3.3. Результаты
Если при испытаниях будут
4.3.4. Результаты
4.3.5. Каждая партия
условное обозначение
дату составления документа; дату выпуска; число поддонов в партии и
результаты приемо-сдаточных
5.1. Размеры поддонов,
5.2. Качество сварных
5.3. Влажность деревянных
5.4. Шероховатость
5.5. Испытания должны
6.1. Поддоны должны иметь
товарного знака
даты изготовления; условного обозначения
массы поддона в килограммах; массы брутто в тоннах. 6.2. Маркировка должна быть
6.3. Способы нанесения
6.4. Транспортирование
6.5. При транспортировании и
6.6. Хранение поддонов — по
6.7. Допускается
7.1. Погрузку, выгрузку и
7.2. Запрещается подвергать
8.1. Изготовитель
8.2. Гарантийный срок
1. Испытание на изгиб Перед испытанием наносят
Поддон устанавливают нижней
Ширина опор должна быть 50 мм, длина — больше ширины
Опоры следует размещать
Черт. 1 На середину верхнего настила
Опоры и брус, воспринимающие
После снятия нагрузки должно
Для четырехзаходных поддонов
Результаты испытаний считают
максимальный прогиб верхнего
остаточный прогиб верхнего
нет повреждения, поломок
2. Испытание на
Черт. 2 Поддон, подготовленный к
На верхний настил поддона
Бруски, передающие нагрузку,
Затем нагрузку снимают и
Результаты испытания считают
максимальный прогиб верхнего
остаточный прогиб верхнего
нет повреждений или поломок
3. Испытание на изгиб нижнего настила
Поддон устанавливают верхним
Для поддонов с одинаковыми
4 Испытание прочности сборки крайних
Поддон устанавливают верхним
Нагрузку 0,7 Р прикладывают через две скобы шириной
Черт. 3 Результаты испытания считают
У поддонов с одинаковыми
5. Испытание на прочность при подъеме
Поддон устанавливают нижним
Затем производят подъем
В таком положении поддон выдерживают не менее 10
Результаты испытания считают
не обнаружены остаточные
нет повреждения деталей и
6. Испытание на прочность сборки
Испытания проводят с целью
Поддон подвешивают за один
Поддон освобождают и дают
Испытание проводят шесть раз
Результаты испытания считают
нет поломок деталей поддона; уменьшение диагонали поддона
Местные деформации около
Черт. 4 СОДЕРЖАНИЕ
|
|
Каковы стандартные размеры поддонов?
Часто задаваемые вопросы Каковы стандартные размеры поддонов?
Стандартный размер поддона
Размеры поддонов по-прежнему значительно различаются в разных странах, хотя был достигнут значительный прогресс с точки зрения стандартизации и возможности повторного использования. Это имело решающее значение, поскольку рост мировой торговли обусловил потребность в стандартных размерах поддонов, которые теперь отражены в списке поддонов ISO ниже.

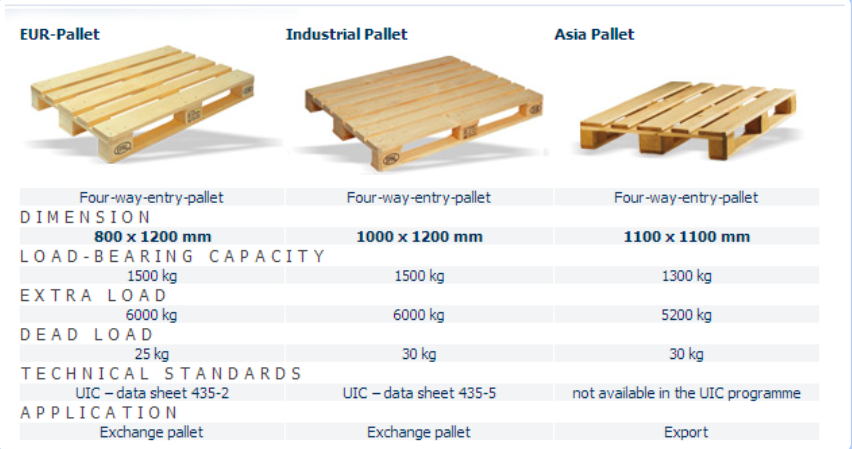

Размеры поддонов ISO
Из множества доступных размеров поддонов Международная организация по стандартизации (ISO) одобрила шесть размеров поддонов, которые в настоящее время широко используются в качестве стандартных размеров поддонов по всему миру.
Эта информация является хорошей отправной точкой при рассмотрении вопроса об экспорте ваших товаров в другую страну, и вы не хотите нести дополнительные расходы и временные задержки, связанные с перемещением ваших товаров на местные поддоны по прибытии. Это также позволяет вам рассчитать, сколько поддонов вы можете поместить в контейнер для транспортировки.
Поддоны ISO
Размеры в мм (ШxД)
Размеры в дюймах (ШxД)
Пустой пол, контейнер ISO
Регион, наиболее используемый в
1016 x 1219
40 х 48
3,7%
(20 поддонов по ISO 40 футов)
Северная Америка
1000 x 1200
39,37 x 47,24
6,7%
Европа, Азия, аналогично 40″ x 48″ 90 003
1165 x 1165
45,9 x 45,9
8,1%
Австралия
1067 x 1067
42,00 x 42,00
11,5%
Северная Америка, Европа, Азия
1100 x 1100
43. 30 x 43,30
14%
Азия
800 x 1200
31,50 x 47,24
15,2%
Европа; подходит для многих дверных проемов
Чтобы разработать наиболее подходящий поддон и подход для ваших экспортных планов, мы настоятельно рекомендуем связаться с консультантом TranPak.
Посмотреть наши пластиковые поддоны
Узнайте, сколько стоят пластиковые поддоны.
Размеры поддонов для Северной Америки
Существует множество размеров поддонов, используемых для обработки товаров в Северной Америке. Размеры варьируются в зависимости от конкретных потребностей, отраслей и материалов.
Самый популярный размер как для деревянных, так и для пластиковых поддонов – это размер основания 40″x48″, который также является одним из шести указанных размеров поддонов ISO. Это также размер поддона, санкционированного GMA (Ассоциация производителей бакалейных товаров).
Размеры мм (Ш x Д)
Размеры в дюймах (Ш x Д)
Производственный рейтинг
Отрасли, использующие
1016 x 1219
40 x 48
1
Бакалея, многие другие
1067 x 1067
42 x 42
3
Телекоммуникации, Краска
1219 x 1219
48 x 48
3
Барабаны
1219 x 1016
48 x 4 0
4
Военный, Цемент
1219 x 1067
48 x 42
5
Химия, напитки
1016 x 1016
40 x 40
6
Молочные продукты
1219 x 114 3
48 x 45
7
Автомобильный
1118 x 1118
44 x 44
8
Бочки для химикатов
914 x 914
36 x 36
9
Напитки
1219 x 914
48 x 36
10
Напитки, черепица, упакованная бумага
889x 1156
35 x 45,5
Неизвестно
Военный контейнер 1/2 ISO, подходит для стандартных дверей 36 дюймов
1219 x 508
48 x 20
Неизвестно
Розничная торговля
Европейские размеры поддонов
В Европе За прошедшие годы появилось множество различных поддонов, поскольку каждая страна разработала свои собственные потребности в погрузочно-разгрузочных работах. Поддон EPAL Его размеры составляют 1200 мм × 800 мм (31,50”×47,24”), и он является одним из шести утвержденных размеров поддонов ISO.0005
Тип поддона EURO
Размеры (Ш x Д в мм)
Размеры (Ш x Д) в дюймах
Альтернативный поддон ISO
EUR, EUR 1
800 мм x 1 200 мм
31,50″ x 47,24″ »
ISO1 того же размера, что и EUR
EUR 2
1200 мм x 1000 мм
47,24″ x 39,37″
ISO2
EUR 3
1000 мм x 1200 мм
39,37″ x 47,24″
EUR 6
800 мм x 600 мм
31,50″ x 23,62″
ISO0, половина размера EUR
600 мм x 400 мм
23,62″ x 15,75″
четверть размера EUR
40 0 мм x 300 мм
15,75″ x 11,81″
Одна восьмая размера евро
Азиатские размеры поддонов
Два наиболее популярных размера поддонов, используемых в Азии, это квадратные поддоны 1100 мм x 1100 мм (43,30″ × 43,30″) и поддоны 1200 мм x 1000 мм (39,37″ × 4 7,24″ ) поддон. Оба включены в утвержденный список поддонов ISO. 1200 мм x 1000 мм (39Поддон размером 0,37 дюйма × 47,24 дюйма лучше подходит для экспорта из Азии в Европу и США, поскольку эти размеры хорошо интегрируются в европейские и американские системы.
Австралийские размеры поддонов
Наиболее распространенный размер поддонов в Австралии — 1165 мм × 1165 мм (45,87″ × 45,87″). Он также находится в списке одобренных поддонов ISO.
Эти размеры позволяют очень плотно разместить два поддона рядом в австралийском железнодорожном контейнере RACE, который немного шире, чем стандартные контейнеры ISO. Использование австралийского поддона в 20-футовых или 40-футовых контейнерах ISO будет означать потерю некоторой площади пола.
tranpak
Мы надеемся, что вы найдете этот ресурс для стандартных размеров поддонов полезным. Свяжитесь с нами , чтобы купить пластиковые поддоны, или поговорите со специалистом. Вас также может заинтересовать:
- Стоимость пластиковых поддонов
- Преимущества пластиковых поддонов
- 5 частей Руководство по пластиковым поддонам — настоятельно рекомендуется!
- Другие часто задаваемые вопросы
searchenvelope-oalign-leftchevron-rightchevron-downshopping-cartphoneenvelope
Полное руководство по размерам поддонов
Дом
Полное руководство по размерам поддонов
Класс A, Класс 2, Евро, Крылатый, Трехногий и страшный «Стандарт». Большое разнообразие названий размеров поддонов доказывает, что такого понятия, как «стандарт», не существует. Итак, в этом блоге мы расшифровываем зачастую запутанный мир размеров поддонов.
Начнем со «Стандарт». Нас часто спрашивают о «поддонах стандартного размера», и мы всегда отвечаем, чтобы подтвердить точные размеры, конструкцию поддона и грузоподъемность, поскольку «стандарт» одного человека не обязательно совпадает с другим. Мы так привыкли к размеру поддона, с которым мы лучше всего знакомы, и нас можно простить за то, что мы предположили, что это «стандартный» размер.
Для начала мы рассмотрим типы поддонов, доступные в размерах, которые большинство наших внутренних клиентов в Великобритании назвали бы «стандартными».
Поддоны стандартного размера для Великобритании
Да, это верно, хотя мы сказали, что не существует такого понятия, как «Стандарт», но с одной оговоркой. Существует «Стандартный» размер для Великобритании размером 1200×1000 мм, так как существуют «Стандартные» размеры для других регионов мира. Имейте в виду, что поддоны «Стандарта Великобритании» не имеют такого же размера, как поддоны «Европейского стандарта».
Размеры поддонов «Стандарта Великобритании» бывают разных размеров, и жаргон, используемый для их названия или описания, может варьироваться в зависимости от компании-производителя поддонов:
- Стандарт Великобритании класса 1 (он же класс A). Как правило, они способны выдерживать вес около 1 тонны. Поддон будет иметь большие блоки и более узкие зазоры между верхними досками. Верхние доски, скорее всего, будут короткими (1000 мм), но иногда верхних досок 1200 мм будет достаточно, если древесина достаточно толстая, а блоки достаточно большие. Здесь, в Universal Pallets®, мы бы также определили это как «поддон по периметру».
Поддон UK Standard Grade 1 – по периметру
- Стандарт Великобритании класса 2 (он же класс B). Этот поддон, вероятно, сможет выдержать около 750 кг, но мы советуем вам сделать дополнительные запросы относительно точных характеристик. В этом диапазоне есть множество доступных стилей. Например….PB (т.е. полностью по периметру) с ровными опорными плитами, что обычно очень важно, если поддоны поднимаются в стеллаже. Другой разновидностью может быть система без периметра (известная в просторечии как 3-х опорная), в которой нет дополнительных базовых досок. Существует также «конверсионный» или «поднятый» поддон с тремя опорами, к днищу которого только что были прикреплены дополнительные доски для повышения устойчивости, но он не классифицируется как полностью основанный на периметре и не заподлицо.
Стандартный поддон класса 2 Великобритании – по периметру
- Стандарт Великобритании класса 3 (также известный как класс C / облегченный). Эти поддоны, как правило, представляют собой смесь PB (по периметру), Conversions и «Three Legger» (см. очень гэппи или доски и блоки «худые». Грузоподъемность может варьироваться от 200 до 500 кг.
Стандартный поддон UK Grade 3 – Основание по периметру
- Стандартная трехногая модель Великобритании. Это означает, что поддон не имеет дополнительных досок на дне, только три ножки, и этот поддон может относиться к категории 2 или 3 класса. Взгляните на изображения ниже, чтобы увидеть разницу между Three Legger и Conversion, который имеет дополнительные доски, добавленные к нижней части, но не является настоящим поддоном на основе периметра.
Трехъярусный поддон | Поддон на основе переоборудования
- Стандарт Великобритании (любой класс) Крылья. В любом из вышеперечисленных классов вы можете встретить «крылатые поддоны», это означает, что верхние доски нависают над блоками, как показано на фотографии ниже, обычно предназначенные для облегчения упаковки в термоусадочную пленку или для использования в химической промышленности.
Крылатый поддон
Вы можете просмотреть наши поддоны британских размеров по этой ссылке.
Стандартные европоддоны
На континенте действуют немного другие правила размеров. Классический размер поддона «евро» — 1200 х 800 мм. На самом деле, эти европоддоны настолько распространены в Великобритании, что часто это «стандартные» поддоны, которые ищут наши клиенты. Как правило, если ваши поддоны не являются домашними, то, скорее всего, вы будете использовать именно эти поддоны.
Конечно, доступно несколько вариантов, таких как….
- Евро штамп
- Если клиент просит «Евро с печатью», он, скорее всего, имеет в виду тот, на котором есть печать евро. Это поддон для тяжелых условий эксплуатации, изготовленный по специальному стандарту, что означает, что все поддоны с маркировкой EUR имеют одинаковую спецификацию
- В сфере подержанных товаров вы можете запросить евро с печатью класса A (или 1) или класса B (или 2). Это будут европейские поддоны, которые выглядят либо более новыми, либо более обветшавшими, но все же отличными поддонами.
.
- Евро без штампа
- Также известен как нелицензионный евро.
- Это просто поддон размером 1200 мм x 800 мм. Не все будут идентичными, и ни у кого не будет штампа EUR.
- Пределы нагрузки, вероятно, различаются в зависимости от количества верхних досок, высоты блоков и т. д. Таким образом, они, как правило, делятся на 2 категории — «легкие» и «средние».
На европоддонах также могут быть штампы, сообщающие вам, где они были изготовлены (т. е. какой марки европоддона они являются, например, EPAL, UIC, MAV и т. д.) или как они были обработаны. Прочтите наше Полное руководство по Блог о маркировке поддонов, чтобы узнать больше о маркировке поддонов.
- Полевро . Этот поддон, иногда известный как Dussedorf (настоящий Dussledorf будет иметь металлические ножки вместо деревянных блоков), имеет размеры 800 мм x 600 мм и составляет ровно половину размера европоддона.
Взгляните на поддоны EURO, которые мы продаем, по этой ссылке.
Глобальные размеры поддонов
Доступны 6 глобальных размеров поддонов, одобренных ISO. Если ваши поддоны могут быть доставлены в любой уголок мира, выбор одного из этих утвержденных размеров может быть выгодным и избавит вас от для переключения поддонов на местные размеры на другом конце пути.
Вот краткий обзор 6 самых распространенных:
- 48×40 дюймов (1219×1016 мм) — чаще всего используется в Северной Америке
- 1200×1000 мм – чаще всего используется в Европе и Азии
- 45,9×45,9 дюймов (1165×1165 мм) — чаще всего используется в Австралии
- 42×42 дюйма (1067×1067 мм) — широко используется в Северной Америке, Азии и Европе
- 1100×1100 мм – чаще всего используется в Азии
- 1200×800 мм – чаще всего используется в Европе
Размеры квадратных поддонов
Как и выше с размерами поддонов ISO, вы заметите, что во всем мире используется несколько квадратных поддонов, но они не так широко используются в Великобритании и Европе. В Северной Америке часто используют квадратные поддоны, а квадратные поддоны разных размеров используются в разных отраслях. Существует 12 размеров североамериканских поддонов, четыре из которых квадратные.
Наш ассортимент квадратных поддонов можно найти здесь.
Размеры поддонов CP
И хотя за границей существует множество других местных размеров поддонов, мы собираемся закончить наше руководство, рассказав о поддонах CP. Поддоны CP бывают разных размеров.
Разработанные в сотрудничестве с Ассоциацией химической промышленности, поддоны из CP широко используются в химической и строительной промышленности, основным отличительным фактором является их однородность и прочные близко расположенные доски. Почти все поддоны CP имеют крылья, так как нахлест досок помогает защитить блоки и целостность поддона, если какой-либо продукт прольется на древесину. Крыльчатые края также помогают при упаковке поддонов в термоусадочную пленку — метод, обычно используемый в химической промышленности.
Доступны 9 размеров поддонов CP:
- CP1 — это привычный размер крылатого поддона 1200×1000 мм.
Поддон CP1 — стандартный размер для Великобритании
- CP2 — поддон евроразмера 1200×800 мм с крыльями, на трех ножках.
Поддон CP2 — поддон европейского размера
- CP3 — квадратный поддон размером 1140×1140 мм с выступами на трех ножках, предназначенный для перевозки четырех бочек.
Поддон CP3 — Большой квадратный поддон
- CP4 — Менее привычный размер 1300×1100 мм Крылатый поддон на трех ножках.
Поддон CP4
- CP5 — Меньший трехопорный поддон размером 1140×760 мм, самый маленький из поддонов CP.
Поддон CP5
- CP6 — Крылатый поддон 1200×1000 мм с основанием по периметру.
Поддон CP6 – Основание по периметру стандартного размера для Великобритании
- CP7 – 1300×1100 мм Крылатый поддон с основанием по периметру.
Поддон CP7 — основание по периметру
- CP8 — это более специализированный поддон, 1140×1140 с отверстием посередине, предназначенным для разгрузки биг-бэгов.
Поддон CP8 — Поддон для мешков с сыпучими материалами
- CP9 — Крыльчатый поддон 1140×1140 мм с основанием по периметру.
Поддон CP9
Мы продаем поддоны CP всех размеров, их можно найти здесь.
Индивидуальные размеры поддонов
Иногда вам может понадобиться поддон нестандартного размера в соответствии с пространством или весом груза, который он должен выдерживать. В этих случаях поддоны могут быть изготовлены на заказ. Если вам требуется поддон нестандартного размера, позвоните или напишите нашей команде, и мы будем рады помочь и проконсультировать вас.
История размеров поддонов
У нас есть много наиболее распространенных размеров поддонов, с которыми вы, вероятно, столкнетесь, но есть и другие размеры, зависящие от региона, которые мы не упомянули. Но хотите верьте, хотите нет, но размеры поддонов в мире стали значительно более упорядоченными, чем раньше, благодаря усилиям региональных и глобальных организаций.
В прошлом каждая отрасль производила поддоны для своих собственных целей, не заботясь о том, какого размера другие отрасли производили свои поддоны.
Более популярный размер появился в результате общего использования и торговых путей. На европейском рынке товары перевозились поездами, и поэтому производились небольшие поддоны, которые помещались в поезда и легко проходили через дверные проемы, следовательно, шириной 800 мм (большинство дверных проемов в Европе имеют ширину 850 мм). Торговля между Великобританией и Северной Америкой осуществлялась в основном морским транспортом, поэтому размеры их поддонов соответствовали транспортным контейнерам с минимальными затратами места.
Наличие большего количества «стандартных» размеров поддонов по всему миру было чрезвычайно выгодно для торговых отраслей, и, хотя все еще существует множество размеров для конкретных регионов и стран, они становятся менее популярными, поэтому мы ожидаем, что менее часто используемые размеры будут в конце концов вымрут.
Всего комментариев: 0
