Дифавтомат 80а трехфазный: Автоматические выключатели 80А купить — интернет-магазин 220.PRO
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
По сути, он обеспечивает контроль и защиту электрической проводки от возможности короткого замыкания и в то же время контролирует безопасность работы персонала.
Автомат 80а трехфазный иэк в Одинцово: 26-товаров: бесплатная доставка [перейти]
Выключатель автоматический 3п 80А 25кА ВА 88-32 IEK SVA10-3-0080 Тип: автоматический выключатель,
ПОДРОБНЕЕ
Автомат 3Р 80А 25кА ВА88-32 IEK MASTER Тип: автоматический выключатель, Производитель: IEK,
ПОДРОБНЕЕ
Выключатель автоматический 3п 80А 25кА ВА 88-32 IEK SVA10-3-0080 Тип: автоматический выключатель,
ПОДРОБНЕЕ
Выключатель автоматический ВА88-32 3Р 80А 25кА MASTER IEK Производитель: IEK
ПОДРОБНЕЕ
Автоматический выключатель IEK 3P 80А 25кА тип AC Тип: автоматический выключатель, Производитель:
ПОДРОБНЕЕ
Выключатель автоматический силовой 3-х полюсный 80А ВА 88-32 ИЭК SVA Тип: автоматический
ПОДРОБНЕЕ
SVA10-3-0080 Автоматический выключатель IEK ВА88-32 3П 80А 25кА Тип: автоматический выключатель,
ПОДРОБНЕЕ
Автоматический выключатель IEK ВА88-32 3P 80А IEK Тип: автоматический выключатель, Производитель:
ПОДРОБНЕЕ
14 970
Выключатель автоматический модульный 3п C 25А 10кА ВА47-100 ИЭК MVA40-3-025-C (6 штук) Тип:
ПОДРОБНЕЕ
Диф.
автомат АД14 4Р 25А 300мА ИЭК (арт. MAD10-4-025-C-300) Производитель: IEK, Количество полюсов:
ПОДРОБНЕЕ
Автоматический выключатель IEK 3P 63А 4.5кА тип C Тип: автоматический выключатель, Производитель:
ПОДРОБНЕЕ
Автоматический выключатель ВА 47-100 3Р 80А 10 кА характеристика С ИЭК (автомат)
ПОДРОБНЕЕ
SVA20-3-0016 Автоматический выключатель IEK ВА88-33 3П 16А 35кА Тип: автоматический выключатель,
ПОДРОБНЕЕ
Автоматический выключатель 3-фазный 50А х-ка С ИЭК Тип: автоматический выключатель, Производитель:
ПОДРОБНЕЕ
Автоматический выключатель 3-фазный 40А х-ка С ИЭК Тип: автоматический выключатель, Производитель:
ПОДРОБНЕЕ
Автоматический выключатель 1-фазный 50А х-ка С ИЭК Тип: автоматический выключатель, Производитель:
ПОДРОБНЕЕ
Автоматический выключатель IEK 3P 63А 4.
5кА тип C Тип: автоматический выключатель, Производитель:
ПОДРОБНЕЕ
Автоматический выключатель IEK 3P 63А тип C Тип: автоматический выключатель, Производитель: IEK,
ПОДРОБНЕЕ
SAV30-3-0200-G Автоматический выключатель IEK ВА66-35 GENERICA 3П 200А 25кА Тип: автоматический
ПОДРОБНЕЕ
MAD13-2-020-C-300; Дифференциальный автомат АД12S 2P 20А 300мА IEK (ИЭК) Производитель: IEK,
ПОДРОБНЕЕ
Автомат 80аАвтомат 80а трехфазный
Автоматический выключатель IEK 3P 63А 4.5кА тип C Тип: автоматический выключатель, Производитель:
ПОДРОБНЕЕ
Выключатель автоматический 3п 200А 25кА ВА66-35 GENERICA IEK SAV30-3-0200-G Тип: автоматический
ПОДРОБНЕЕ
Автоматический выключатель IEK ARMAT, D20, 20 А, трехполюсный, 10 кА (AR-M10N-3-D020) Тип:
ПОДРОБНЕЕ
Автоматический выключатель IEK 3P 63А 4.
5кА тип C Тип: автоматический выключатель, Производитель:
ПОДРОБНЕЕ
Автомат. выключ. 1-полюс. C 80А ВА 47-100 10кА ИЭК MVA40-1-080-C (Аналог: EKF mcb47100-1-80C-pro)
ПОДРОБНЕЕ
Автоматический выключатель IEK 3P 63А 10кА тип D Тип: автоматический выключатель, Производитель:
ПОДРОБНЕЕ
15 238
Выключатель автоматический 3П 200А 3 ШТ. IEK Тип: автоматический выключатель, Производитель: IEK,
ПОДРОБНЕЕ
104 433
Выключатель автоматический 3п 1250А ВА 88-43 с электрон. расцеп. ИЭК SVA61-3-1250, 1шт Тип:
ПОДРОБНЕЕ
Как подключить дифавтомат в однофазную сеть
Дифференциальный автоматический выключатель представляет собой электромеханическое устройство, защищающее электросеть от повреждения в результате коротких замыканий или высоких нагрузок.
Кроме того, он обеспечивает безопасность людей, избегая поражения электрическим током при прикосновении к линии, имеющей ток утечки. Таким образом, он совмещает функции двух устройств: автоматического выключателя и УЗО. Подключение дифавтомата – задача не из легких, и чтобы правильно ее выполнить, нужно соблюдать меры безопасности, а также соблюдать правила монтажа. О том, как подключить дифавтомат, пойдет речь в этой статье.
Содержание
- Конструктивные особенности дифференциальных автоматов
- Установка дифавтомата в одно- и трехфазную сеть
- Схемы подключения
- Вводный автомат
- Отдельные автоматы
а90 арифмат в заземлении
Отдельные автоматы
Данный способ подключения предусматривает установку нескольких дифференциальных АБ. Установка дифавтомата осуществляется на каждую отдельную ветку или мощный потребитель. Кроме того, перед самой группой защитных устройств размещен дополнительный АВДТ. Например, один прибор устанавливается на осветительные приборы, другой – на розеточную группу, а третий – на электроплиту.
Преимуществом этого метода является максимальный уровень безопасности, а также достаточно простое устранение неполадок.
Недостатком его являются большие затраты, связанные с приобретением нескольких дифференциальных автоматов.Дифаавтомат в цепи без заземления
Не так давно технология строительства любых зданий учитывала обязательное обустройство цепи заземления. К нему были подключены все имеющиеся в доме распределительные щиты. В современном строительстве заземляющее оборудование не является обязательным. В таких зданиях и имеющихся в них квартирах должны быть установлены дифференциальные АВ, чтобы обеспечить требуемый уровень электробезопасности. Дифавтомат в такой схеме не только защищает сеть от неисправностей, но и играет роль заземляющего элемента, предотвращая утечку электрического тока.
Наглядно про подключение дифавтоматов в видео:
Что нужно помнить при подключении дифференциального автомата?
Независимо от того, к однофазной или трехфазной сети подключается защитное устройство, при его установке необходимо соблюдать следующие правила:
- Силовые кабели следует подключать к верхней части устройства, а провода, идущие к потребителям, — к нижней. На корпусе большинства дифференциальных АБ есть принципиальная схема, а также обозначение разъемов.
Очень важно правильно подключить дифавтомат, так как неправильное подключение проводников с большой долей вероятности приведет к перегоранию устройства. Если кабели недостаточно длинные, их необходимо заменить или удлинить. Как вариант, устройство можно перевернуть на DIN-рейку, но в этом случае можно запутаться при дальнейшей установке.
- Необходимо соблюдать полярность контактов. Все защитные устройства в соответствии с международными стандартами имеют маркировку разъемов: для фазы — L, для нуля — N. Питающий кабель обозначается цифрой 1, а отходящий кабель — 2. При неправильном подключении контактов устройство отключится. скорее всего не сгорит, но если на это не будет реагировать на проблемы с сетью.
- Во многих устройствах схема подключения предусматривает подключение всех нулевых проводников к общей перемычке. Но в случае с дифференциальным АВ этого делать нельзя, иначе будет постоянно отключаться питание. Чтобы не вызвать сбоев в работе, нулевой контакт каждого дифавтомата следует подключать только к той ветви, которую он защищает.
Процедура подключения
Теперь поговорим о том, как правильно подключить АВДТ. После того, как вы определились со схемой установки и приобрели все необходимое для установки, приступайте к подключению. Делается это в следующем порядке:
- Внимательно осмотрите корпус устройства. На нем не должно быть трещин и других дефектов, так как они могут привести к неисправности устройства.
- Отключите питание домашней сети с помощью выключателя в распределительном щите.
- Проверить тестером или индикаторной отверткой контакты подключенных потребителей, чтобы убедиться в отсутствии на них напряжения.
- Прикрепите дифавтомат к DIN-рейке.
- Снимите изоляционный слой с концов соединяемого провода (около 5 мм с каждого). Для этого удобнее всего использовать бокорезы.

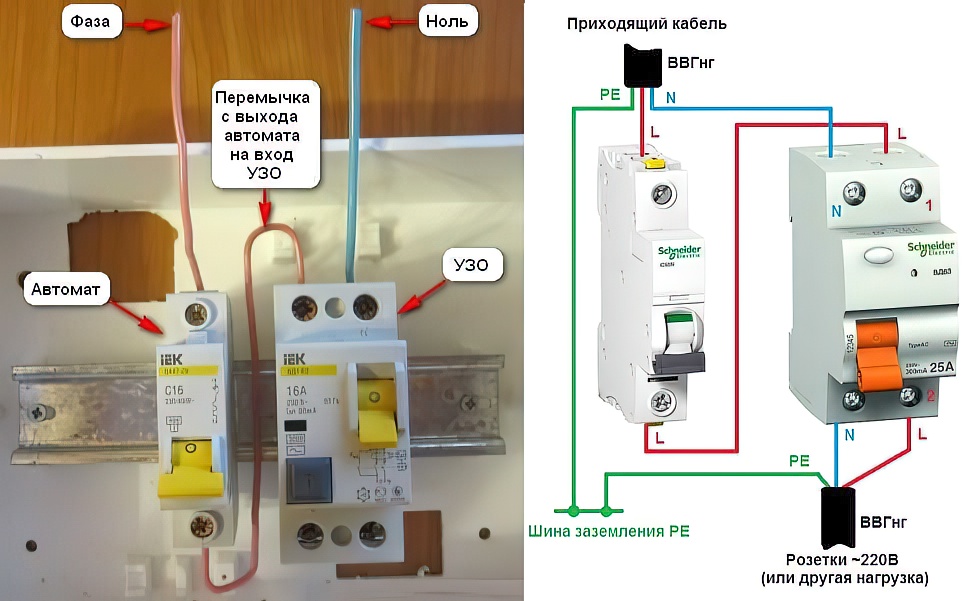

- Присоедините фазный и нулевой проводники: от силового провода к верхним клеммам защитного устройства, а от защищаемой линии к нижним.
После этого остается включить питание от сети и убедиться в исправности устройства.
Порядок сборки щита на дифавтоматах на видео:
Наиболее распространенные ошибки при подключении АВДТ
Если после подключения дифференциального автомата он работает при малейшей нагрузке или вообще не включается, значит его монтаж был выполнен неправильно.
Есть несколько ошибок, которые чаще всего допускают неопытные пользователи при самостоятельном подключении дифавтомата:
- Подключение нейтрального провода к кабелю заземления. В этом случае включить АВДТ будет невозможно, так как не получится установить рычаги устройства в верхнее положение.
- Подключение нуля к нагрузке с нулевой шины. При таком соединении рычаги устройства устанавливаются в верхнее положение, но отключаются при приложении малейшей нагрузки. Ноль брать только с выхода защитного устройства.
- Подключение нуля с выхода устройства вместо нагрузки к шине, а с последней к нагрузке. При таком подключении рычаги устройства можно установить в исходное положение, но как только нагрузка будет включена, АВДТ отключится. Кнопка «Тест» в этом случае тоже не будет работать. Те же симптомы будут наблюдаться, если перепутать нулевое соединение, подключив его от шины к нижнему, а не к верхнему выводу устройства.
- Перепутанное соединение нулевых проводов от двух разных АВДТ. При этом обе машины включатся, кнопка «Тест» на каждой из них будет работать корректно, но как только будет подключена нагрузка, оба устройства сразу отключатся.
- Соединение нулевых проводов от двух АВДТ. При совершении этой ошибки рычаги обоих приборов устанавливаются в рабочее положение, но при подключении нагрузки или нажатии кнопки «Тест» на любом дифавтомате оба выключаются одновременно.
Разбор основных ошибок подключения на видео:
youtube.com/embed/0l7xlGVwApk» allowfullscreen=»» frameborder=»0″> Заключение
В этой статье мы рассказали о том, как правильно подключить дифавтомат, а также разобрались с основными ошибками, которые допускают при этой процедуре. Имея это в виду, вы сможете самостоятельно установить защитное устройство, а если допущена ошибка, то легко ее найти и исправить.
Дифференциальный автомат — что это?
Устройство, предназначенное для отключения электропитания в сети при появлении в ней нарушений, способных привести к выходу из строя электропроводки и подключенного к ней оборудования, в электротехнике называется автоматическим выключателем (АВ). Это устройство принято называть проще – автомат. Одной из его разновидностей является устройство защитного отключения, обесточивающее линию при обнаружении тока утечки, тем самым предохраняя людей от поражения электрическим током при прикосновении к кабелю. Особенность УЗО такова, что его нельзя установить без АВ, защищающего линию от короткого замыкания и перенапряжения.
Чтобы не подключать на линию два защитных устройства, был создан дифференциальный автомат — устройство, совмещающее функции УЗО и автоматического выключателя.Содержимое
- Особенности и назначение дифавтомата
- Внешний вид дифавтомата
- Дифференциальная работа АВ при утечках электрического тока
- Защита от перегрузки и короткого замыкания
- Порядок установки
- Заземление 100ВО РУ 010
90 90
Особенности и назначение дифавтомата
Если об обычных электрических машинах знают почти все, то услышав слово «дифавтомат», многие спросят: «А что это такое?» Проще говоря, дифференциальный автоматический выключатель — это устройство защиты цепи, которое отключает питание в случае любой неисправности, которая может повредить линию или привести к поражению людей.
Аппарат состоит из нескольких основных частей:
- Плавкий и огнестойкий пластиковый корпус.
- Один или два рычага для подачи и отключения питания.
- Клеммы с маркировкой, к которым подключаются входящие и исходящие кабели.
- Кнопка «Тест», предназначена для проверки работоспособности устройства.
В последних моделях этих машин также установлен сигнальный индикатор, позволяющий дифференцировать причины срабатывания. Благодаря ему можно определить, почему устройство выключилось — из-за утечки тока или из-за перегрузки линии. Эта функция упрощает устранение неполадок.
Наглядно об устройстве дифавтомата в видео:
УЗО могут устанавливаться как в однофазных, так и в трехфазных линиях. Они предназначены для:
- Защита электросети от сверхтоков короткого замыкания и перенапряжения.
- Предотвращение утечки электричества, которая может привести к возгоранию или поражению электрическим током людей и домашних животных.
Выключатель дифференциального тока для бытовых линий с одной фазой и рабочим напряжением 220В имеет два полюса.
В промышленных сетях на 380В устанавливается трехфазный четырехполюсный дифференциальный автомат. Четырехполюсники занимают больше места в распределительном щите, так как с ними устанавливается блок дифференциальной защиты.Внешний вид дифавтомата
При взгляде на УЗО и дифференциальный АВ видно, что они очень похожи по конструкции и размерам. На обоих устройствах есть даже кнопка «Тест». Но это не значит, что они полностью одинаковы. Устройство защитного отключения не является самостоятельным устройством и, как указано выше, не должно устанавливаться в цепи без защитного автоматического выключателя. Дифференциальный автомат совмещает в себе УЗО и АВ, поэтому не требует установки дополнительных устройств.
Чтобы не путать УЗО и дифференциальный выключатель защиты, большинство отечественных производителей маркируют свою продукцию соответствующей аббревиатурой — УЗО или АВДТ. Импортную технику можно отличить и по другим признакам. Например, номинальный ток устройства защитного отключения обозначается цифрой и буквой «А» (Ампер) после нее — например, 16А.
Номинальный ток дифавтомата пишется иначе: перед ним стоит латинская буква, соответствующая характеристикам встроенных расцепителей. После него идет цифра, обозначающая значение номинального тока — например, С16.Дифференциальная работа АВ при утечках электрического тока
Защита от утечки обеспечивается реле, входящим в состав дифавтомата. При нормальных параметрах линии на нее действуют однородные магнитные потоки, и элемент не мешает подаче тока к потребителям. При пробое изоляционного слоя происходит протечка, в результате чего нарушается равномерность потоков, и реле запускает автомат.
Защита от перегрузки и короткого замыкания
Теперь поговорим о том, как работает дифференциальный выключатель при возникновении короткого замыкания в цепи и при значительном повышении напряжения. В этих случаях его принцип действия аналогичен тому, по которому функционирует обычный автоматический выключатель.
У RCBO есть две версии, которые работают независимо друг от друга.
Каждый из них предназначен для обесточивания сети при различных нарушениях.На видео внутреннее устройство дифавтомата:
Защита линии от перегрузки обеспечивается тепловым расцепителем, роль которого выполняет пластина из двух металлов с разными коэффициентами расширения (биметаллическая).
При превышении напряжения в цепи номинального значения пластина начинает нагреваться, что приводит к ее изгибу в сторону отключающего элемента. Прикоснувшись к нему, он запускает AB.
Сеть защищена от сверхтоков короткого замыкания электромагнитным расцепителем, представляющим собой соленоид с сердечником. При резком увеличении силы тока, характерного для короткого замыкания, возникает электромагнитный импульс. Под его воздействием в течение доли секунды расцепитель отключит автоматический выключатель и отключит подачу питания на линию.
После устранения неисправности устройство можно снова включить вручную.
Однако следует помнить, что если параметры сети очень быстро пришли в норму после отключения AV, устройству следует дать немного времени для полного остывания. Включение нагретого аппарата негативно скажется на сроке его службы.Процедура установки
АВДТ монтируется на DIN-рейку. При подключении нужно быть очень внимательным, чтобы не перепутать порядок подключения кабелей. В бытовых однофазных линиях вводной проводник подключается к зажиму №1, а выходной проводник подключается к зажиму №2. Нулевой провод подключается к зажиму, обозначенному буквой Н. Вводные кабели подключаются к верхней части устройство, а выходные кабели вниз.
Вы можете подключать выходы напрямую к линии. Если параметры сети не стабильны или вы хотите обеспечить максимальный уровень защиты, вам следует установить дополнительный антивирус.
Нулевые провода от автоматов должны быть подключены к изолированной нулевой шине. Во избежание выхода из строя устройства или его некорректной работы необходимо следить за тем, чтобы выходной нулевой кабель не соприкасался с другими проводниками или с корпусом электрощита.
Наглядно про подключение дифавтомата в видео:
Заземление АВДТ
Нейтральный кабель следует заземлять только перед устройством дифференциальной защиты. Неправильное подключение приведет к тому, что дифавтомат будет отключаться даже при приложении небольшой нагрузки.
Если несколько дифференциальных автоматов подключены параллельно, то нельзя менять местами нулевые проводники на их выходах или подключать их к общей нулевой шине. Это также приведет к неисправности устройств.
Нулевой АВДТ должен быть подключен в тандеме с собственной фазой. Его нельзя использовать в качестве нейтрального проводника для устройств с другой фазой источника.
Во избежание путаницы с нулями рекомендуется использовать кабели с маркировкой.
Для перемычек и соединений необходимо использовать проводник с поперечным сечением, подходящим для линейной нагрузки.
Недостатком его являются большие затраты, связанные с приобретением нескольких дифференциальных автоматов.
На корпусе большинства дифференциальных АБ есть принципиальная схема, а также обозначение разъемов.
Чтобы не вызвать сбоев в работе, нулевой контакт каждого дифавтомата следует подключать только к той ветви, которую он защищает.
Ноль брать только с выхода защитного устройства.
Чтобы не подключать на линию два защитных устройства, был создан дифференциальный автомат — устройство, совмещающее функции УЗО и автоматического выключателя.
В промышленных сетях на 380В устанавливается трехфазный четырехполюсный дифференциальный автомат. Четырехполюсники занимают больше места в распределительном щите, так как с ними устанавливается блок дифференциальной защиты.
Номинальный ток дифавтомата пишется иначе: перед ним стоит латинская буква, соответствующая характеристикам встроенных расцепителей. После него идет цифра, обозначающая значение номинального тока — например, С16.
Каждый из них предназначен для обесточивания сети при различных нарушениях.
Однако следует помнить, что если параметры сети очень быстро пришли в норму после отключения AV, устройству следует дать немного времени для полного остывания. Включение нагретого аппарата негативно скажется на сроке его службы.
