Ленточная пила Корвет-34 — цена, отзывы, характеристики с фото, инструкция, видео

Ленточная пила «Корвет-34» предназначена для прямолинейного и радиусного пиления древесины, материалов на основе дерева, ламинированных панелей, алюминиевого сплава, пластика и других подобных материалов.

Особенности оборудования

• Комплектуется асинхронным двигателем.
• Ременная передача защищает двигатель от перегрузки и делает работу станка более тихой.
• Две скорости движения пильной ленты.
• Магнитный пускатель исключает самопроизвольный пуск станка после временного отключения электропитания.
• Регулируемый по высоте стабилизатор пильной ленты.
• Стабилизация пильной ленты осуществляется за счет подшипников качения.
• Литой рабочий стол.
• Наклон рабочего стола до 45 град.
• Комплектуется параллельным и транспортирным упором.
• Патрубок для подсоединения пылесоса.
• Простота замены пильной ленты.
• Щетка для очистки шкива.
• Концевой выключатель отключает двигатель при открытии бокового кожуха.

Характеристика	Значение
Номинальная потребляемая мощность двигателя, Вт	800
Номинальное напряжение питания, В/Гц	220/50
Тип электродвигателя	асинхронный
Передача	ременная
Число скоростей	2
Скорость движения пильной ленты, м/сек	6.2; 13.2
Размер рабочего стола, мм	400х480
Угол наклона рабочего стола, град	0-45
Максимальная толщина обрабатываемой заготовки, мм	180
Длина пильной ленты, мм	224
Ширина пильной ленты, мм	6. 35-15
Диаметр патрубка для пылесборника, мм	100
Масса Корвет-34 нетто/брутто, кг	60/65
Размер упаковки (ДхШхВ), мм	1060х370х475

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Разметить комментарий или вопрос

Отзывы о Корвет-34:

Достоинства:

Недорого, качество достойное.

Комментарий:

Для гаражных работ брать что-то дороже корвета вряд ли стоит, поэтому его и выбрал. А вот пилы советую взять нормальные. Родные мягкие. И натяжением озаботьтесь, если будет брать, заводское никуда не годится, резы будут кривые. Для перфекционистов советую еще стружкоотсос организовать – я себе сделал, задолбался чистить пилу и шкиф. Да и в гараже куда чище.

Покупал(а) для:

Шабашек.

Ответить

Недостатки:

Цена завышена.

Комментарий:

По сравнению с младшими моделями добавили станину чугун (зачем она, корвет не берет никто для работ промышленного масштаба), и движок на полтинник мощнее (чисто для галочки). Теперь жалею, что все это не проверил. к самому станку серьезных претензий нет.

Ответить

Оставить отзыв

Масса брутто: 65 кг.
Габариты в упаковке ДхШхВ, мм: 1060x370x475

Ленточная пила Корвет-34 с доставкой в г. Москва: подробные условия и стоимость

Корвет-31 Станок ленточнопильный электрический. Паспорт, схемы, описание, характеристики

Сведения о производителе ленточнопильного Корвет-31

Поставщиком станка ленточнопильного Корвет-31 (пилы ленточной) является Энкор-Инструмент-Воронеж, ООО, основанное в 1992 году. Адрес сайта: http://www.enkor.ru/, сайт интернет-магазина www.enkor24.ru.

Производитель — компания Shanghai Joye Import & Export Co., Ltd., Китай, г. Шанхай, основанная в июле 2003 года.

Станки, выпускаемые предприятием Энкор-Инструмент-Воронеж

• Корвет-10 — станок круглопильный деревообрабатывающий переносной
• Корвет-21 — станок рейсмусовый деревообрабатывающий переносной
• Корвет-24 — станок строгальный деревообрабатывающий переносной
• Корвет-27 — станок рейсмусовый деревообрабатывающий переносной
• Корвет-31 — станок ленточнопильный вертикальный по дереву переносной
• Корвет-42 — станок сверлильный настольный Ø 6 х 60
• Корвет-51 — станок шлифовальный ленточный переносной
• Корвет-71 — станок токарный по дереву Ø 250 х 420
• Корвет-82 — станок фрезерный деревообрабатывающий переносной
• Корвет-88 — лобзик электрический
• Корвет-320 — станок многофункциональный деревообрабатывающий переносной
• Корвет 400 — станок токарно-винторезный настольный Ø 180 х 300
• Корвет 401 — станок токарно-винторезный настольный Ø 180 х 300
• Корвет 402 — станок токарно-винторезный настольный Ø 220 х 500
• Корвет 403 — станок токарно-винторезный настольный Ø 220 х 750
• Корвет 407 — станок токарно-фрезерный настольный Ø 220 х 750

Корвет-31 Станок ленточнопильный вертикальный переносной.

Назначение, область применения

Станок ленточнопильный (Ленточная пила) модели Корвет 31 предназначен для пиления заготовок из древесины и материалов на ее основе, тонкого алюминиевого профиля, пластика и других подобных материалов. Пила позволяет выполнять криволинейное пиление с определенным радиусом. Пила не рассчитана на работу при непрерывном производстве. Не допускается обработка металлов, асбоцементных материалов, камня и подобных материалов, мягких пластмассовых и резиноподобных материалов.

Вертикальные ручные ленточнопильные отрезные станки по дереву позволяют производить резание как прямолинейное, так и криволинейное по наружному и внутреннему контуру, с помощью ручной подачи заготовки. Заготовка, в отличие от горизонтальных станков, не зажимается в тисках, а вручную удерживается на рабочем столе и подается в зону резания. Пильная рама не перемещается.

Пила ленточная Корвет 31 (станок ленточнопильный) работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Станок Корвет 31 может эксплуатироваться в нормальных климатических условиях:

• температура окружающей среды от 1 до 35 °C
• относительная влажность воздуха до 80 % при температуре 25 °C

Корвет-31 Общий вид станка ленточнопильного

Корвет-31 станок ленточнопильный. Фото. Смотреть в увеличенном масштабе

Состав ленточнопильного станка Корвет-31

Состав ленточнопильного станка Корвет-31. Смотреть в увеличенном масштабе

Перечень основных узлов ленточнопильного станка Корвет-31

1. Защитный кожух
2. Петли защитного кожуха
3. Боковой упор
4. Выключатель (магнитный пускатель)
5. Регулировочный упор (ввернут внизу стола)
6. Патрубок пылесборника
7. Монтажные отверстия
8. Замки кожуха
9. Верхняя подвижная направляющая (и защита пильной ленты)
10. Стабилизатор ленты
11. Лента пильная
12. Угловой упор
13. Винт – замок
14. Ручка натяжения пильной ленты
15. Винт регулировки наклона направляющего колеса
16. Фиксатор высоты подвижного экрана
17. Рабочий стол
18. Держатель стола
19. Шкала наклона
20. Ручка фиксации стола
21. Указатель наклона
22. Электродвигатель
23. Основание
24. Ведущее колесо
25. Направляющее колесо
26. Ползун

Органы управления ленточнопильного станка Корвет-31

Пуск и остановка пилы (Рис.

2, Рис.3, Рис.4)

Включение и отключение рабочего режима пилы осуществляется выключателем – магнитным пускателем (4). Для включения пилы необходимо кратковременное нажатие на кнопку со знаком « I ». Для отключения пилы достаточно кратковременного нажатия на кнопку « 0 »

Установка положения бокового упора (Рис.2, Рис.3)

Поднимите ручку фиксации бокового упора (3).

Установите упор (3) на рабочий стол (17). Опустите ручку фиксации вниз упора (3). Кулачок ручки должен жестко стабилизировать боковой упор (3). (Не прилагайте значительных усилий). При необходимости можно, вращая ручку фиксации (в верхнем положении) упора (3), изменить начальную длину фиксирующей тяги.

Боковой упор (3) после перемещений и последующей фиксации должен сохранять параллельность относительно направляющих рабочего стола (17).

Корректировка положения упора (3) возможна за счет двух винтов, расположенных на нем.

Рукоятка натяжения пильной ленты (14) (Рис.2)

После установки и предварительного натяжения пильной ленты (11) её необходимо позиционировать на вращающихся колесах (24 и 25) (по центру обрезиненной поверхности). Проворачивая колеса (24 и 25) по часовой стрелке, необходимо отметить тенденцию смещения пильной ленты (11) от центра на колесах (24 и 25):

• Вращайте верхнее направляющее колесо (25) по часовой стрелке, наблюдая при этом за положением пильной ленты (11). Если пильная лента (11) смещается от центра, необходимо её позиционирование;
• Если пильная лента (11) смещается, медленно вращайте винт позиционирования (15) по/против часовой стрелки (в зависимости от направления смещения), одновременно продолжайте вращать колесо (25) до возвращения пильной ленты (11) на середину;
• Проверьте положение полотна на нижнем ведущем колесе (24). Если позиционирование необходимо, производите его до тех пор, пока пильная лента (11) не «сядет» без поперечных смещений по центру обоих колес (24 и 25).

После центрирования пильной ленты (11) на обоих колесах (24 и 25), вращайте ручку (14) натяжения пильной ленты (11) до заметного сжатия пружины. Продолжайте затягивать ручку (14) до плотной посадки пильной ленты (11) на колеса (24 и 25). Недостаточное натяжение пильной ленты (11) может стать причиной ее заклинивания в пропиле и «пробуксовывания» на колесах (24 и 25) при работе.

Не натягивайте пильную ленту (11) слишком сильно.

Фиксатор высоты верхней подвижной направляющей (Рис.2;3). Фиксатор высоты верхней направляющей (16) задает высоту открытой зоны для пильной ленты (11).

Основные операции выполняемые на ленточнопильном станке Корвет 31 (Рис. 2-6)

ВНИМАНИЕ: Чтобы обеспечить правильную работу пилы, не засорять рабочее место и оградить оператора от воздействия опилок и древесной пыли — необходимо к патрубку (6) подсоединить систему принудительного пылеудаления (пылесос).

Пила предназначена для пиления заготовок из древесины и материалов на ее основе, тонкого алюминиевого профиля, твердых пластиков и других подобных материалов. Ленточная пила позволяет выполнять криволинейные радиусные пиления по перечисленным материалам.

Применение пылесборника. (Рис.2;4)

При существенных объемах работы применение пылесоса обязательно. Отсутствие принудительного отбора опилок и пыли негативно влияет на качество работы пилы и может стать причиной ее поломки. Кожух (1) необходимо периодически очищать от опилок и пыли, следить за состоянием щетки очистки ведущего колеса (24), регулируя ее положение по мере истирания ворса.

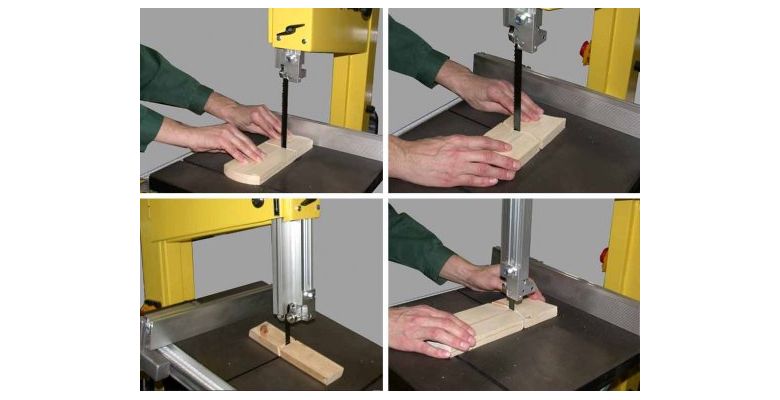

Рабочие операции общего назначения (Рис. 2-6)

При выполнении прямолинейного продольного или поперечного пиления заготовка обязательно должна плотно лежать на рабочем столе (17) и, кроме того, опираться непосредственно на боковой упор (3). Позиция бокового упора (3) определяется заданным размером детали, и упор (3) должен быть точно выставлен и жестко зафиксирован.

Радиус закругления зависит от ширины используемой пильной ленты (11) и разводки ее зубьев. Для пильной ленты шириной 6 мм радиус закругления не должен быть менее 12,5 мм.

Корвет-31 станок ленточнопильный. Схемы и детали сборки

Корвет-31 станок ленточнопильный. Схемы и детали сборки. Смотреть в увеличенном масштабе

Читайте также: Заводы производители бытовых деревообрабатывающих станков

Корвет-31 Станок ленточнопильный.

Видеоролик

Доработка ленточной пилы Корвет 31

Доработка ленточной пилы Корвет 31

Доработка ленточной пилы Корвет 31

Пайка полотна ленточной пилы (практика)

Технические характеристики ленточнопильного станка Корвет-31

Наименование параметра	Корвет-31
Основные параметры
Максимальная толщина заготовки, мм	80
Размер рабочего стола, мм	290 х 290
Угол наклона рабочего стола, град	0. .45
Длина, ширина пильной ленты, мм	1425 х 6,3
Скорость движения ленты, м/сек	14,7
Электрооборудование станка
Род тока питающей сети	220В 50Гц
Тип двигателя	Асинхронный. Однофазный
Количество электродвигателей на станке, шт	1
Электродвигатель — номинальная мощность, кВт	0,35
Габарит и масса станка
Габарит станка (длина х ширина х высота), мм
Масса станка, кг	17

Список литературы:

1. Амалицкий В.В. Деревообрабатывающие станки и инструменты, 2002
2. Афанасьев А.Ф. Резьба по дереву, Техника, Инструменты, Изделия, 2014
3. Бобиков П. Д. Мебель своими руками, 2004
4. Борисов И.Б. Обработка дерева, 1999
5. Джексон А., Дэй Д. Библия работ по дереву, 2015
6. Золотая книга работ по дереву для владельца загородного участка, 2015
7. Ильяев М.Д. Резьба по дереву, Уроки мастера, 2015
8. Комаров Г.А. Четырехсторонние продольно-фрезерные станки для обработки древесины, 1983
9. Кондратьев Ю.Н., Питухин А.В… Технология изделий из древесины, Конструирование изделий и расчет материалов, 2014
10. Коротков В. И. Деревообрабатывающие станки, 2007
11. Лявданская О.А., Любчич В.А., Бастаева Г.Т. Основы деревообработки, 2011
12. Любченко В.И. Рейсмусовые станки для обработки древесины, 1983
13. Манжос Ф.М. Дереворежущие станки, 1974
14. Расев А.И., Косарин А.А. Гидротермическая обработка и консервирование древесины, учебное пособие, 2010
15. Рыженко В. И. Полная энциклопедия художественных работ по дереву, 2010
16. Рыкунин С.Н., Кандалина Л.Н. Технология деревообработки, 2005
17. Симонов М.Н., Торговников Г.И. Окорочные станки, 1990
18. Соловьев А.А., Коротков В.И. Наладка деревообрабатывающего оборудования, 1987
19. Суханов В.Г. Круглопильные станки для распиловки древесины, 1984
20. Фокин С.В., Шпортько О.Н. Деревообработка, Технологии и оборудование, 2017
21. Хилтон Билл Работы по дереву, Полное руководство по изготовлению стильной мебели для дома, 2017
