Для отопления дома часто используют насос циркуляционный. Несмотря на множество моделей, принципы их функционирования одинаковы. Всякая его неисправность приводит к остановке всей системы. В этом нет ничего хорошего, ведь  в холодном доме неуютно.

Необходимо срочно прибегнуть к помощи профессионала в сервисный центр или же, имея инструменты и соответствующие навыки, выполнить ремонт самостоятельно. Также необходимо уметь разобрать его.

1 Основные неполадки

Перед устранением повреждений, необходимо проверить электропитание. Напряжение должно быть равно тому, которое указано в паспорте.

Рассмотрим неисправности оборудования, которые встречаются чаще всего:

• шум насоса отопления;
• отсутствие вращения оборудования и характерных звуков;
• шум при включении;
• не включается оборудование;
• происходит включение насоса, а затем его отключение в течение нескольких минут;
• большая вибрация;
• малый напор;
• нагрев.

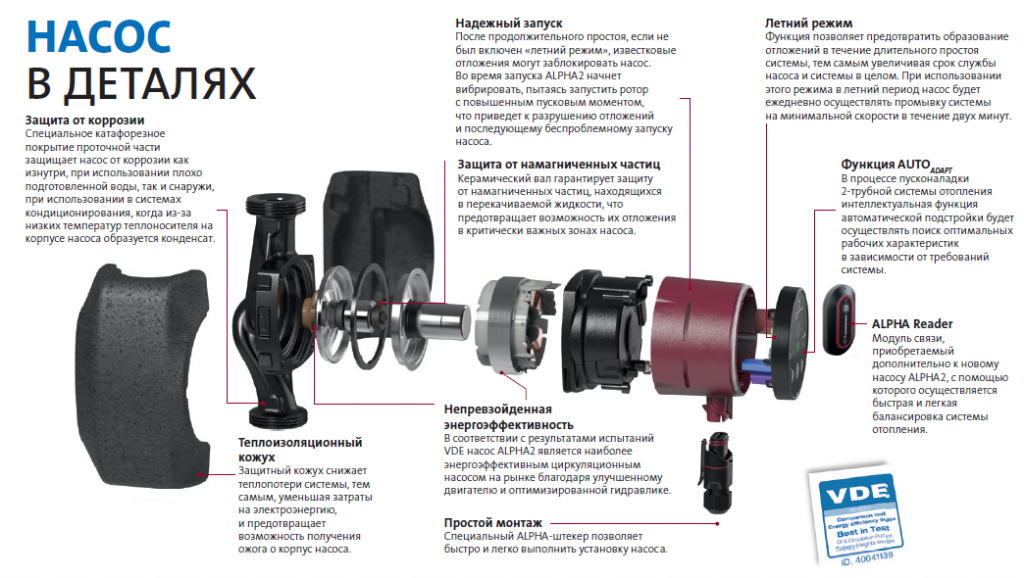

Устройство циркуляционного насоса для отопления

к меню ↑

2 Возможные причины неполадок и способы их устранения

1. Насос может шуметь по следующим причинам:  долгое простаивание и окисление вала или блокировка колеса посторонним предметом.
2. Оборудование может не вращаться и не издавать характерных звуков из-за проблем с электропитанием и величины напряжения.
3. Если насос шумит при включении, то это вызвано скоплением воздуха в трубопроводе.
4. Проблема с включением оборудования вызывается неполадками с электропитанием.
5. Отключение насоса через несколько минут после включение вызывается неправильным подсоединением проводов и окислением контактов.
6. Сильная вибрация может быть вызвана амортизацией подшипника.
7. Причинами малого напора являются вращение колеса и лопастей в неверном направлении и вязкость воды из-за засорения фильтра.
8. Нагрев насоса отопления может быть вызван неправильным монтажом, засорённостью системы, инородным телом, недостатком смазки подшипников, пониженным напряжением в сети.

к меню ↑

2.1 Насос гудит

При гудении насоса, вызванном тем, что вал двигателя застопорён из-за простоя, необходимо разобрать насос после отключения электропитания оборудования. Затем удалить из насоса и трубопровода остатки теплоносителя, снять винты для фиксации корпуса и двигателя. Разобрать двигатель и ротор, и провернуть ротор рукой, опираясь о насечку. Также неработающая крыльчатка может прилипнуть к валу. Если колесо застопорилось из-за постороннего предмета, просто удалить его и система возобновит работу.
к меню ↑

2.2 Не запускается двигатель

Если двигатель не запускается, не слышны характерные звуки, то, прежде всего, необходимо проверить плавкий предохранитель при его наличии. При скачках напряжения, на которые реагирует такой предохранитель, он плавится и цепь размыкается. Замена предохранителя вернёт обоудование к работе. При целости предохранителя необходимо «прозвонить» питающий провод и электропроводку, выполнить проверку автоматического выключателя или предохранителя в распределительной коробке. Может, его или участок кабеля необходимо заменить.

Если нет проблем с проводкой, могла сгореть обмотка электродвигателя. Для проверки её состояния используют мультиметр для измерения сопротивления. Сопротивление рабочей обмотки должно составлять 10-15 Ом, пусковой -35-40 Ом. При отображении «бесконечности» на дисплее прибора, можно говорить о том, что обмотка перегорела. Нулевые показания свидетельствуют о замыкании между витками обмотки. Попытка включения насоса в этом случае приведёт к срабатыванию предохранителя. Также причиной неисправности может быть пробой неполярного конденсатора пусковой обмотки. Емкость конденсатора исправного насоса составляет 10 – 40 мкФ.

Правильная и неправильная установка циркуляционного насоса

При показаниях, отличающихся от нормы, необходима замена конденсатора. Электрическую часть можно ремонтировать самостоятельно только при наличии опыта. В противном случае лучше обратиться к помощи профессионала.
к меню ↑

2.3 Шум в процессе работы

При непривычном шуме оборудования при включении необходимо стравить воздух вручную, после чего насос прекратит шуметь. Рекомендуется установить автоматический воздухоотводчик, что позволит избежать такой проблемы.
к меню ↑

2.4 Вибрация

При сильной вибрации помпы необходимо выполнить проверку состояния подшипника. Вероятно, он подвергся износу и требует замены. Подшипники устанавливают на вал и в посадочное отверстие с натягом, то есть запрессовывают.

В мастерских и на предприятиях замену подшипников производят при помощи специального инструмента-съёмника.

Дома можно выбить подшипники, осторожно ударяя деревянным молотком или изготовив простой съёмник своими руками. Его делают из 2 пластин с отверстиями, в которые продевают 2 шпильки с гайками. Одна пластина упирается в торец вала, другая в подшипник (её одевают на вал, для этого в ней проделывают отверстие необходимого диаметра). После необходимо по очереди и очень медленно закручивать гайки. К вибрации может привести и чрезмерная кавитация. Чтобы решить такую проблему необходимо увеличить давление на входе в насос, увеличив уровень теплоносителя в системе.
к меню ↑

2.5 Слабый напор или отключение насоса

При недостаточном напоре или быстром отключении насоса после включения нужно искать проблему в неправильном подключении электрической части или ненадёжном соединении контактов.

Тестирование электрических узлов циркуляционного насоса

Если контакты перепутаны, возможно вращение крыльчатки в обратную сторону (в насосах с 3-хфазным двигателем), что приводит к снижению напора. Нужно внимательно изучить схему подключения в инструкции, найти ошибку и подключить насос правильно.
к меню ↑

2.6 Нагрев оборудования

Для устранения нагрева оборудования необходимо понять, чем это вызвано. На начальном этапе он греется из-за неправильного монтажа, что потребует помощи специалиста. Засорённость системы приводит к накоплению различных отложений, что вызывает сужение диаметра прохода для жидкости. Насос работает с повышенной нагрузкой, что приводит к перегреву двигателя. Необходимо провести внеплановое обслуживание системы отопления. Чтобы не допустить попадания инородного тела, необходимо вовремя разбирать и прочищать циркуляционный насос.

При недостаточной смазке подшипников лучше выполнить демонтаж насоса и отнести его в мастерскую. При пониженном напряжении происходит перегрев двигателя и быстрый его выход из строя. Если происходит перегрев, то необходимо измерить напряжение в сети, и убедиться, с чем связан перегрев

Покупая оборудование для отопления, лучше уточнить, можно ли отремонтировать насос собственными руками, можно ли будет приобрести запчасти. Иногда дешевле поставить новое оборудование, чем ремонтировать старое.
к меню ↑

2.7 Как сделать РЕМОНТ НАСОСА СВОИМИ РУКАМИ? (ВИДЕО)

 Главная страница » Насосы

Неисправности циркуляционного насоса отопления и ремонт своими руками

Как разобрать и отремонтировать циркуляционный насос отопления своими руками

5 (100%) голосов: 1

Владельцы загородных домов обустраивают индивидуальное отопление. Это обусловлено рядом причин: отсутствует централизованная магистраль, поиск наиболее экономичного варианта, удобство отопления (т.е. возможность включать отопительную систему вне зависимости от времени года).

• org/ListItem»> Устройство и принцип работы циркуляционного насоса
• Наиболее частые неисправности, их причины и способы устранения
• Циркуляционный насос гудит, но крыльчатка не вращается
• Греется циркуляционный насос
• Включенный насос не гудит и не работает
• Как отремонтировать циркуляционный насос отопления, если он отключается сам по себе
• Почему шумит циркуляционный насос отопления
• Стук в циркуляционном насосе отопления или сильная вибрация
• org/ListItem»> Как разобрать циркуляционный насос отопления своими руками

Ключевым звеном в подобной системе является циркуляционный насос отопления. Он отвечает за создание принудительной циркуляции горячей жидкости для обогрева дома. Очень часто в работе циркуляционного насоса наблюдаются сбои и дефекты, которые срочно нужно устранять, иначе вся система может просто выйти из строя. В статье мы рассмотрим причины поломки циркуляционного насоса.

Насосы циркуляции

Устройство и принцип работы циркуляционного насоса

Если не знать, в чем заключается принцип работы циркуляционного насоса, то вам трудно будет как производить ремонт, так и заниматься техническим обслуживанием.

Циркуляционный насос сконструирован из следующих элементов:

• корпус, который выполнен из нержавеющей стали или цветных сплавов;
• электрический двигатель, вал которого соединен с ротором;
• ротор, на котором крепится колесо с лопатками — крыльчатка (ее лопасти находятся в постоянном контакте с перекачиваемой средой, выполняются они из металла либо полимерных материалов).

Циркуляционные насосы бывают двух видов:

• с мокрым ротором;
• с сухим ротором.

Виды циркуляционных насосов описаны в этой статье

У агрегатов с мокрым ротором эта деталь все время помещена в жидкую среду. Такими насосами обычно снабжаются бытовые отопительные системы. За счет того, что ротор располагается в жидкости, все движущиеся детали не только смазываются, но и эффективно охлаждаются.

Главные плюсы такого типа циркуляционного насоса:

1. В процессе работы они практически не издают шума, поскольку вода, в которой располагаются все детали устройства, хорошо поглощают вибрации.
2. В установке они просты, достаточно их врезать в трубопровод, также ремонт и техобслуживание не отнимет много времени и сил.

В качестве недостатков насосов с мокрым ротором стоит отнести небольшую производительность, монтировать их следует исключительно в горизонтальном положении. Также, если в отопительной системе будет отсутствовать жидкость, то такие устройства могут дать сбой.

Циркуляционный насос и помпа

Приводной двигатель насосов с сухим ротором выделен в отдельную группу. Вращение от вала электродвигателя передается крыльчатке при помощи специальной муфты. По сравнению с предыдущим видом, этот отличается более высокой производительностью, КПД доходит до 80 %. Также конструкция агрегатов с сухим ротором — более сложная, в связи с этим обслуживать и ремонтировать тоже несколько труднее.

Наиболее частые неисправности, их причины и способы устранения

Бывают ситуации, когда циркуляционный насос для отопления не работает. Многие из неполадок можно устранить самостоятельно. Узнать неисправности можно по ряду отличительных для них характеристик.

Циркуляционный насос гудит, но крыльчатка не вращается

Пользователи часто задаются вопросом: почему гудит циркуляционный насос отопления и что делать в этой ситуации? Зачастую, шум насоса и при этом полная неподвижность крыльчатки возникают из-за окисления вала приводного двигателя.

Такая ситуация может случиться из-за того, что гидромашина на протяжении длительного времени не функционировала. Для того, чтобы отремонтировать насос своими руками, нужно выполнить последовательность действий:

• изначально вы должны отключить электрическое питание;
• затем необходимо слить из насоса и прилегающего к нему трубопровода всю жидкость;
• после этого надо открутить винты и произвести демонтаж приводного двигателя совместно с ротором;
• и последнее, что вы должны сделать — это сдвинуть насос с мертвой точки, для этого вам необходимо упереться рукой или отверткой в рабочую насечку ротора.

Составные части насоса циркуляции

Насос будет издавать шум, но не функционировать и в том случае, если внутрь конструкции попадет какой-то посторонний предмет, который будет препятствием для вращения колеса. Здесь нужно осуществить проверку циркуляционного насоса отопления, найти лишнюю деталь и прибегнуть к ремонту циркуляционной помпы:

• изначально отключается электропитание;
• далее производится слив воды из насоса и трубопровода,
• после чего нужно разобрать циркуляционный насос как показано на схеме на рисунке;
• далее вам нужно убрать инородный предмет;
• и на заключительном этапе — на входной патрубок устанавливается сетчатый фильтр.

Греется циркуляционный насос

Важно, чтобы температурный режим устройства был идентичен температурному режиму труб теплоносителя. Если он повысился, то значит были допущены недочеты в процессе монтажа или вы просто пользуетесь им неправильно. Причины, по которым может греться устройство, следующие:

1. Монтаж был произведен неверно. Выявить неполадку просто: если насос греется сразу после установки, то причина явно кроется в этом.
2. Засорение системы. При длительной эксплуатации в трубах скапливаются различные отложения и образуется ржавчина, что затрудняет прохождение жидкости. Следовательно, насос перегружается для того, чтобы обеспечить нормальную циркуляцию теплоносителя. При этом происходит перегревание двигателя, однако решить проблему может внеплановое техническое обслуживание.
3. Инородный предмет. Когда в коммуникациях от труб и радиаторов находится слишком много шлака, начинают отслаиваться кусочки ржавчины или налета. Их попадание в устройство заклинивает электрический двигатель. Если вовремя не разобрать и не почистить прибор, то возникнет высокая вероятность поломки катушки электродвигателя и вы столкнетесь с проблемой, что циркуляционный насос для отопления вовсе не будет включаться.
4. Подшипникам недостаточно смазки. Когда не хватает смазывающего материала, то подшипники очень быстро начинают стираться, что негативно сказывается на сроке эксплуатации устройства в целом.
5. Невысокое напряжение в сети. При напряжении ниже 220 В, электродвигатель очень быстро перегревается, что влечет за собой выход из строя.
