FreeCAD – моделируем конические шестерни

Когда я писал статью про моделирование шестеренок, то спросил today-сообщество: какие известны программы для проектирования эвольвентного профиля? Как ни странно, среди названных программ не был назван FreeCAD. А между тем, эта программа позволяет быстро и точно создать контур любой не корригированной шестерни! В этой статье я хочу рассказать, как за несколько секунд можно построить коническую шестерню в программе FreeCAD.

Официальный сайт программы:http://freecadweb.org/ Здесь вы можете бесплатно и абсолютно законно скачать дистрибутив и установить на свой компьютер.

Прежде чем строить коническую шестерню, разберемся с обычной, цилиндрической прямозубой. Она во FreeCAD строится в несколько движений пальцем 🙂 : 2 клика и 2 enter-a, если не менять параметров.

Построение прямозубой цилиндрической шестерни

Запускаем FreeCAD. Выбираем: «Проектирование деталей»

«Part Design»

В этом модуле есть команда: «Involute Gear». Я выставил ее на панель управления отдельной кнопкой. Можно не выставлять:

Здесь нам понадобятся два параметра: количество зубов (зубьев 🙂 машинный перевод?) и модуль.

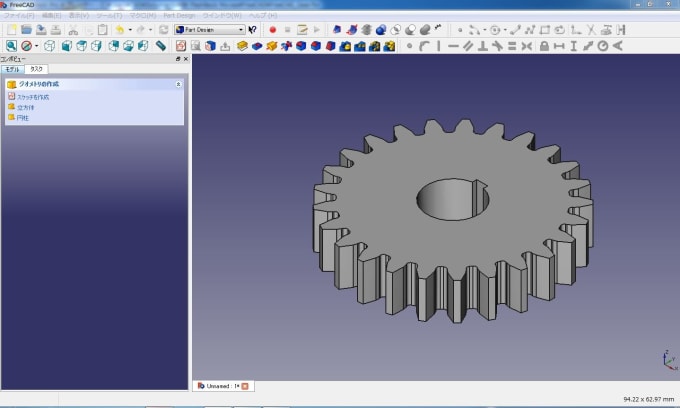

Строим цилиндрическую шестерню:

Думаю, что хорошему «геймеру» понадобится меньше секунды, чтобы построить цилиндрическую прямозубую шестерню во FreeCAD. Попробуйте, сколько времени это займет у вас. 🙂 Далее, немного о точности построения. Раздел для скептиков. Как известно, обсуждая построение шестеренок возникает вопрос: «На сколько та, или иная программа точна в построении.» Те, кто не сомневаются в точности FreeCAD, могут не читать.

Точность построения эвольвентного профиля во FreeCAD

Методику построения эвольвентного зуба я уже описывал. Поэтому я взял свою ранее построенную шестерню и сравнил ее с той, которую построил FreeCAD:

Малиновая шестерня – моя, синяя – FreeCAD. Основное расхождение – участок у основания зуба. Когда диаметр основной окружности больше диаметра окружности впадин, эвольвента заканчивается на основной окружности, участок зуба у основания рекомендуется строить дугой того же радиуса, что и основная окружность. Кроме того, я не строил положенного радиуса у основания зуба. FreeCAD более грамотно оформил основание зуба. Что касается участка эвольвенты, который я построил, сравним его с аналогичным участком, построенным FreeCAD:

Результат говорит о высокой точности построения эвольвентного профиля во FreeCAD! Я строил свой профиль в AutoCAD по точкам с малым шагом, переконвертировал в CATIA, где построил шестеренку. Погрешность в 0,001-0,003 мм – это программная точность (точность интерполяции). Думаю, программисты FreeCAD использовали точные формулы построения эвольвенты, иначе контуры никогда не совпали, погрешность была бы больше.

Построение конической шестерни

Для чего нужны конические шестерни? Может кому-нибудь понадобится для новой компоновки 3D принтера: если ось моторчика нужно будет под углом поставить? Или захочется создать игрушечный автомобиль на «резиновом» двигателе, как в авиамоделизме, но чтобы привод шел от продольной оси на колеса. Если кто захочет спроектировать межколесный дифференциал, то тоже можно. Но там возникает проблема с большим передаточным отношением, о которой я расскажу ниже…

Начну сразу же с построения. Теория будет в конце. Обычно, западные разработчики Help-ов пишут сначала «Getting Started» (приступая к работе), где в стиле: «делай раз!», «делай два!», «делай три!» объясняют, как сразу получить результат. Я поступлю так же.

В интернете есть ролики, как построить коническую шестерню во FreeCAD. Но там не показано, как построить пару шестерен, которая сможет взаимодействовать друг с другом. Угол наклона не может быть любым, а должен быть определенным, в зависимости от угла между валами и передаточным отношением.

Мы будем строить шестеренку с количеством зубьев 20, которая предназначена для передачи вращения под углом в 90 градусов и передаточным отношением 1:1, т.е. она сможет находится в зацеплении только с такой же шестеренкой.

Строим два контура. Первый с параметрами: «Количество зубов» 🙂 — 20, модуль – 3. Второй с тем же количеством зубьев, но модуль -2.

Далее, «поднимаем» маленький контур над большим:

Ширину венца я решил сделать 10 мм:

Теперь нам нужно покинуть Part Design, чтобы перейти в Part. Не знаю, стоило ли разделять Part и Part Design в разные модули, ну разработчикам виднее 🙂 …

Здесь нам понадобится команда Loft:

«Кликаем» в нее, попадаем в поле программы, где нам надо оба сечения перекинуть из левого поля в правое с помощью синей стрелки. Не забудьте поставить галочку «Создать твердое тело».

После нажатия кнопки «ОК» у вас должно получиться:

На этом, интернетовский ролик заканчивается. Кто видел конические шестерни, знает, что они выглядят несколько иначе. 🙂 Скажем так, не хватает отверстия по центру, а некоторый материал – лишний. Пока мы не перешли к «финишной доводке» 🙂 , обратите внимание: шестеренка строится не намного дольше цилиндрической прямозубой и без участия плагинов, аддонов, подпрограмм и т.п. Конечно, даже опытному «геймеру» понадобится не менее нескольких секунд, чтобы построить такую шестерню 🙂 ! Обязательно попробуйте, сколько времени это займет у вас.

Доработка «под ключ»

Возвращаемся в Part Design. Команда «Эскиз»:

Выбираем плоскость YZ (можно XZ):

Нарисованную шестеренку лучше скрыть, чтобы не загораживала эскиз:

В эскизе «не криво, не прямо» я нарисовал профиль:

Теперь, наложив на него разные ограничения с помощью специального набора значков (красного цвета) получим:

Как это сделать наилучшим образом, пусть каждый решает сам. Может участники портала 3DToday, кто пользуются FreeCAD-ом давно, подскажут хороший совет?

Выйдя из скетча, выбираем построение тела вращения:

Получаем:

Опять возвращаемся в Part, где нас ждут Булевы операции:

В Булевых операциях отмечаем «Пересечение» и галочками отмечаем участников:

Готово!

Две таких шестерни передают вращение 1:1 под углом в90 градусов.

FreeCAD анонсировал выход модуля сборки, но пока его нет. Пришлось собрать в Кате и проверить на вращение. Все крутится без заеданий!

Немного теории

Как спроектировать шестерни с другим передаточным отношением? Или (и) с другим углом между валами?

На рисунке индекс 1 относится к первой шестерне, индекс 2 – ко второй. f – впадины зуба, а – вершины зуба, если нет индекса f и нет индекса – а, значит это относится к делительной окружности. Индексом н (нижний) я обозначил размеры со стороны основания конуса, индексом в (верхний) обозначил размеры со стороны вершины конуса.

Порядок расчета параметров:

Определяем диаметры делительных окружностей «низа» и «верха» первой шестерни. d н1= mниза х z1. Любые из этих двух параметров выбираем исходя из компоновки и необходимого передаточного отношения. Например: m=3, z1=20, тогда d н1= 3х20= 60. Теперь нам нужно узнать угол первого конуса ф1. Он считается по формуле:

tg ф1= z1:z2, если угол d = 90 градусов (валы перпендикулярны).

Если валы не перпендикулярны, то формула другая:

tg ф1 = (z1*sin(d))/ (z2+z1*cos(d))

Узнав угол делительного конуса, мы можем рассчитать модуль «верха» шестерни графически или аналитически. Графически проще. Определившись с первой шестерней, несложно определить параметры второй.

ф2 = d – ф1.

Если z1=20, z2=30, то при b1=10, b2=6.666, m1= от 3 до 2.333; m2= от3 до 2.333. Где b – ширина венца. Как рассчитать диаметры вершин и впадин зубьев написано в моей статье. Начертив обе шестерни в зацеплении на плоскости на виде сбоку, мы сможем определить, какой материал нужно будет убрать:

При построении конических шестерен с передаточным числом отличным от 1, возникает следующая проблема: зубья одной шестерни тем больше внедряются в зубья другой, чем больше передаточное число. Например, при z1 = 20, z2=40, u=1:2, происходит значительное внедрение:

При z1=20, z2= 30, u=2:3, внедрение умеренное, достигает 0,05 мм. На мой взгляд, такие шестерни будут вращаться за счет люфтов, в дальнейшем — приработаются.

Как доработать зуб, чтобы ликвидировать внедрение, я знаю. Лучше это делать в тех программах, где есть модуль «Кинематика», или «Сборка». Во FreeCAD-е пока это сделать сложно. Будем ждать выхода модуля сборки. Здесь я не буду описывать методику. Если будет интересно, могу оформить отдельный пост. Может быть, кто-нибудь из знатоков FreeCAD предложит свой вариант решения проблемы? Еще вопрос знатокам: FreeCAD нормально строит цилиндрические шестерни с косым зубом, если угол наклона зуба небольшой. При увеличении наклона, программа начинает путаться, какие точки верхнего контура соответствуют точкам нижнего контура. В Кате такая проблема (если возникает) решается ручным указанием двух точек. Как это решить во FreeCAD-е?

В целом программа FreeCAD оставила хорошее впечатление: полноценная CAD программа, действительно свободная (бесплатная). В интернете много обучающих роликов.

Blender 3D для 3D печатников / Хабр

Считается, что полигоналка не подходит для вещей физического мира.

Верная позиция! Но часть задач всё-таки можно закрыть полигональным моделированием.

Собрал здесь ответы на четыре самые частые и неочевидные проблемы.

Размеры

Когда я лет семь назад в первый раз пытался заказать 3D печать в компании, это было вот так:

— Игорь! Вы прислали пустой файл!

— Да нет же! Вот скриншот, ну!

Один метр в Блендере равен одному миллиметру в слайсере, за эти семь лет ничего не изменилось.

Проектировать в метрах дивно неудобно, поэтому при экспорте в STL/OBJ выставьте значение Scale на 1000:

Замкнутость геометрии

Возможность создания незамкнутой геометрии — и бич и плюшка полигонального моделирования.

В современном мире слайсеры (не все) научились с этим работать, но могут быть сюрпризы: хочешь отверстие? получи глухую стенку!

Если нет любви к сюрпризам, надо воспользоваться блендеровским анализатором геометрии.

В режиме редактирования меша выбрать выделение вершин, и прокликать Select → Select All By Trail → Non Manifold

Для устранения такого треша, как на правом шарике, есть инструмент Merge By Distance. Живёт в Mesh → Clean Up → Merge By Distance.

В иных случаях, надо либо дать стенке толщину экструдом, либо заделать отверстие, либо а так ли нужна эта геометрия?

А теперь к хорошим новостям: в Blender 2.8 аддон под 3D печать встроен прямо в Блендер, ура! Анализ геометрии стал ещё проще. Надо всего лишь включить его, и в режиме редактирования в N-панели всё будет (и даже предварительный объём модели!).

Летающая геометрия

Как незакрытая, только летающая. Так слайсер ещё может попытаться её засунуть в G-code!

Досада в том, что если объём стенок делался модификатором, эти кусочки меша инструментом Non Manifold уже не найдёшь.

Выделите какой-либо полигон на целевом меше, и воспользуйтесь хоткеем Сtrl+L: он добавит в выделение все связанные физически полигоны. После этого инвертируйте выделение с хоткеем Ctrl+I и удалите всё ненужное.

Нормали

Грубо говоря, у полигона есть «лицо». Когда полигон попадает в слайсер, слайсер смотрит, где у полигона «лицо», пытается заполнить изнанку пластиком, и заодно чекает нависания.

Соответственно, куб с нормалями внутрь будет восприниматься коряво. Справедливости ради, в современных слайсерах это уже не столь важно.

Решение супер-простое: включить отображение нормалей:

Вывернуть в нужную сторону: выделив полигон с вывернутой нормалькой, нажать Alt+N. Хоба! и слайсер уже не устраивает панику по поводу отрицательных углов там, где их и быть-то не может.

Обобщим

Блендер, действительно, не разрабатывается как инженерный софт, и не стоит пытаться решить им зубодробительные задачки в духе многокомпонентных кинематических систем.

Но связка Блендер + домашний 3D принтер отлично закрывает нужды небольшой мастерской, главное — помнить про нюансы полигонального моделирования.

Gear — Документация по FreeCAD

Эта документация не завершена. Пожалуйста, помогите и предоставьте документацию.

Модель GuiCommand объясняет, как должны документироваться команды. Просмотрите Category:UnfinishedDocu, чтобы увидеть больше незавершенных страниц, подобных этой. Все команды см. в разделе Категория:Справочник команд.

См. WikiPages, чтобы узнать о редактировании вики-страниц, и перейдите в Help FreeCAD, чтобы узнать о других способах, которыми вы можете внести свой вклад.

Содержание

• 1 Введение
• 2 Шестерни
  • 2.1 Коническая шестерня
  • 2.2 Сепаратор
  • 2.3 Звездочка
  • 2.4 Шестерня
  • 2,5 зубчатое колесо
  • 2.6 Коронная шестерня
  • 2.7 Двойная косозубая шестерня
  • 2.8 Винтовая шестерня
  • 2.9 Внутренняя шестерня
  • 2.10 Фонарь
  • 2.11 Шестерня
  • 2.12 Звездочка
  • 2.13 Цилиндрическая шестерня
  • 2.14 Зубчатый шкив
  • 2.15 Червячная передача
• 3 стойки
  • 3.1 Стойка Cycloid
  • 3.2 Эвольвентная рейка
  • 3.3 Стойка для роликов
• 4 Зубчатые передачи
  • 4.1 Зубчатое колесо и фонарь
  • 4.2 Зубчатое колесо и роликовая стойка
  • 4.3 Коронная и прямозубая шестерня
  • 4. 4 Косые шестерни
  • 4.5 Звездочка и цепь
  • 4.6 Рейка и шестерня
  • 4.7 Зубчатая рейка и прямозубая шестерня

Введение

Эта страница предназначена для того, чтобы различать некоторые шестерни по их (надеюсь) правильным названиям.
Подробной информации о дизайне будет немного; на вики-страницах и в других местах на www.

Шестерня

Шестерня — это зубчатое колесо, которое может быть соединено с другими шестернями, зубчатыми рейками, цепями или ремнями для формирования зубчатой ​​передачи (которая также обычно называется шестерней).

Носители языка, не стесняйтесь добавлять местные синонимы или варианты написания

Коническая шестерня

Коническая шестерня входит в зацепление с другой конической шестерней для соединения двух угловых осей вращения.

Два зацепляющихся конических зубчатых колеса

Инструмент FCGear BevelGear создает базовое коническое зубчатое колесо, твердый объект, которому необходимо придать форму в следующих шагах.

Слева: необработанные конические шестерни, созданные с помощью FCGear BevelGear. Справа: конические шестерни стали более узнаваемыми.

Сепаратор

См. фонарь.

Звездочка

Ведущая шестерня (прикрепленная к шатунам) велосипедной трансмиссии обычно называется цепочкой. См. зубчатое колесо и звездочку.

Зубец

Ведомая шестерня (прикрепленная к заднему колесу) велосипедной трансмиссии обычно называется зубчатым колесом. См. зубчатое колесо и звездочку.

Зубчатое колесо

Зубчатое колесо, или зубчатое колесо, представляет собой узел ступицы (?) и нескольких вставленных зубьев, собственно зубчатых колес.

Зубчатое колесо и одиночное зубчатое колесо готовы к вставке)

Ранние деревянные зубчатые колеса использовались для привода фонарных шестерен. См. зубчатые передачи.
Зубья могут иметь углы, отличные от 90° относительно оси для построения угловых зубчатых передач:

Большое зубчатое колесо, напоминающее коронную шестерню

Зубчатые колеса были заменены однокорпусными шестернями, которые называются звездочками, если они входят в зацепление с цилиндрическими зубьями, такими как ролики (роликовой) цепи или лестничные роликовые рейки.

• В случае трансмиссии велосипеда ведомая звездочка называется шестерня , а ведущая – звездочка.
• В связи с зубчатыми железными дорогами передачи еще назывались зубчатые колеса или шестерни.

Коронная шестерня

Коронная шестерня похожа на коническую шестерню большего размера, но входит в зацепление с цилиндрическими шестернями, а не с другой конической шестерней. См. Коронная шестерня и прямозубая шестерня.

Коронная шестерня

FreeCAD предоставляет инструменты для моделирования коронной шестерни:

• FCGear CrownGear: Создает коронную шестерню.

Двойная косозубая шестерня

Двойная косозубая шестерня имеет два симметричных ряда косозубых зубьев с углом, отличным от 90° к оси вращения. Двойные косозубые шестерни входят в зацепление с другими двойными косозубыми шестернями, двойными косозубыми зубчатыми рейками или внутренними двойными косозубыми шестернями.

FreeCAD предоставляет два инструмента для моделирования двойных косозубых колес:

• FCGear InvoluteGear: по умолчанию создает эвольвентное цилиндрическое зубчатое колесо.
• FCGear CycloidGear: по умолчанию создает циклоидную прямозубую шестерню.

Косозубая шестерня

Косозубая шестерня имеет косозубые зубья, расположенные под углом, отличным от 90°, к оси вращения. Косозубые шестерни входят в зацепление с другими косозубыми шестернями, косозубыми зубчатыми рейками или внутренними косозубыми шестернями. См. Косые шестерни.

FreeCAD предоставляет два инструмента для моделирования винтовых зубчатых колес:

• FCGear InvoluteGear: по умолчанию создает эвольвентное цилиндрическое зубчатое колесо.
• FCGear CycloidGear: по умолчанию создает циклоидную прямозубую шестерню.

Внутреннее зубчатое колесо

Инструмент FCGear InternalInvoluteGear создает внутреннее эвольвентное зубчатое колесо.

Фонарная шестерня

Фонарная шестерня представляет собой узел передней пластины (?) и задней пластины (?) и нескольких болтов, называемых роликами , соединяющими обе пластины.

Этот вид снаряжения похож на древний фонарь или клетку для птиц, поэтому он называется фонарь или клетка .

Шестерня фонаря и один ролик, готовые к установке

Ранние деревянные колеса фонаря приводились в движение зубчатыми колесами. См. Зубчатые передачи.

Шестерня

Шестерни — это звездочки, соединенные со стойками.

Звездочка

Звездочка — это зубчатое колесо, находящееся в зацеплении с роликовыми рейками, роликовыми цепями или зубчатыми ремнями, но не с другой звездочкой.

FreeCAD предоставляет три инструмента для моделирования звездочек:

• FCGear TimingGear: Звездочки для зубчатых ремней (шкивы ГРМ, зубчатые шкивы), создает твердый объект.
• FCGear LanternGear: Звездочки для цепей или зубчатых колес (цепные колеса, шестерни), создает твердый объект.
• Звездочка PartDesign: Звездочки для велосипедных цепей (звездочки, шестерни), создает только контур.

Цилиндрическая шестерня

Цилиндрическая шестерня имеет прямые зубья, расположенные параллельно оси вращения. Цилиндрические шестерни входят в зацепление с другими прямозубыми шестернями, зубчатыми рейками или внутренними шестернями.

FreeCAD предоставляет два инструмента для моделирования цилиндрических зубчатых колес:

• FCGear InvoluteGear: по умолчанию создает эвольвентное цилиндрическое зубчатое колесо.
• FCGear CycloidGear: по умолчанию создает циклоидную прямозубую шестерню.

Зубчатый шкив

Зубчатые (ременные) шкивы или зубчатые шкивы представляют собой звездочки для использования с зубчатыми ремнями.

Червячная передача

Инструмент FCGear WormGear создает червячную передачу.

Рейки

Рейка похожа на сегмент зубчатого колеса с бесконечным радиусом.

Стойка Cycloid

Циклоидная зубчатая рейка

FreeCAD предоставляет инструмент для моделирования циклоидных зубчатых колес для прямозубых, косозубых и двойных косозубых передач:

• FCGear CycloidRack: по умолчанию создает циклоидную рейку для цилиндрического зубчатого зацепления.

Эвольвентная рейка

Эвольвентная рейка

FreeCAD предоставляет инструмент для моделирования эвольвентных реек для прямозубых, косозубых и двойных косозубых зубчатых колес:

• FCGear InvoluteRack: по умолчанию создает эвольвентную рейку для цилиндрического зубчатого зацепления.

Роликовая рейка

Зубчатые передачи

Зубчатое колесо и фонарь

Зубчатое колесо слева входит в зацепление с фонарным механизмом (со снятой передней панелью) справа

Большое зубчатое колесо на заднем плане (похожее на коронную шестерню) входит в зацепление с фонарной шестерней

Зубчатое колесо и роликовая рейка

См. Зубчатая рейка и шестерня.

Коронная и прямозубая шестерня

Коронная шестерня входит в зацепление с цилиндрической шестерней

Косые шестерни

Косые шестерни — парные косозубые шестерни, имеющие непараллельные и смещенные оси вращения

Звездочка и цепь

Реечная шестерня

Шестерня (или зубчатое колесо) входит в зацепление с (лестничной) роликовой рейкой

Рейка и цилиндрическое зубчатое колесо

Цилиндрическое зубчатое колесо входит в зацепление с рейкой. Слева: циклоидная передача. Справа: Эвольвентное зубчатое колесо

▷ Учебное пособие по 3D-моделям для freecad 【STLFinder 】

Шестерня-елочка + Учебное пособие по FreeCAD

вещьвселенная

Привет, я сделал небольшой туториал на ютубе, как создать шестеренку в виде елочки с помощью FreeCad. …
См. Учебник на YouTube: https://youtu.be/MA9EpOAD5L4
Если вы хотите, чтобы я сделал это видео на английском языке, просто напишите комментарий.

Учебное пособие по таблицам FreeCAD

грабкад

Это модель стола, которую я сделал по учебнику FreeCAD. Я бы, вероятно, спроектировал его по-другому, если бы это было что-то, что я действительно собирался построить. .. . Я просто изучаю рабочий процесс FreeCAD.

Ротор ветряной турбины FreeCAD Tutorial

грабкад

Учебное пособие по FreeCAD

Сборка амортизатора Учебное пособие по FreeCAD

грабкад

Учебное пособие по FreeCAD

Деталь с отверстиями Учебное пособие по FreeCAD

грабкад

Учебное пособие по FreeCAD, упражнение 20

Учебное пособие по модулю FreeCAD Path, часть

грабкад

Учебная часть по модулю FreeCAD Path

Фланцевая соединительная труба Учебное пособие по FreeCAD

грабкад

Учебное пособие по FreeCAD: сборка фланцевого соединения трубы

Оригинальный бокал для вина Учебное пособие по FreeCAD

грабкад

Учебное пособие по FreeCAD: создание модели бокала для вина

Scouts Woggle for FreeCAD Tutorial

вещьвселенная

Базовая качалка, разработанная как часть учебника FreeCAD, основанного на разведке.

Колышек для палатки для FreeCAD Tutorial

вещьвселенная

Простой колышек для палатки, разработанный как часть учебного пособия FreeCAD, основанного на разведке.

Куб 20 мм для учебного пособия по FreeCAD

вещьвселенная

Простой 20-миллиметровый куб, разработанный как часть учебного пособия FreeCAD, основанного на разведке.

Коробка передач FreeCAD — Шестерня пропеллера — Шестерня цветного колеса

вещьвселенная

… редуктор используется для привода цветового круга.
Ссылка на мой канал YouTube Ric Lefrog: https://www.youtube.com/channel/UCL0rebBJxQOdk6TikIjowRQ/videos 3D-печать FreeCAD Propeller gear — FreeCAD gear for Color wheel — Propellergetriebe — Farbenrad

Gear tutorial

грабкад

Учебник Gear mate на видео.

Portabrocas simple (учебное пособие по Freecad)

вещьвселенная

Esta pieza no la he impreso por que es parte de un tutorial de Freecad, la pieza original que si está impresa la publicaré una vez que compruebe unas medidas, es un portabrocas para ponerlo en un un panel de herramientas, y este no lo tengo en la casa.

Сборка водоструйного насоса FreeCAD Tutorial

грабкад

Серия учебных пособий FreeCAD по созданию водоструйного насоса

Базовый пример Arduino — использование FreeCAD для учебного пособия

вещьвселенная

Эта модель является частью видеоурока, над которым я работаю в FreeCAD. Я создаю видео, работая над некоторыми проблемами проектирования и печати детали, которая хорошо сочетается с непечатными деталями.
Видеоуроки находятся здесь: [Корпус Arduino…

фрикад

грабкад

FreeCAD

FreeCAD Gears

вещьвселенная

Игнорировать STL-файл, т.к. thingiverse, по-видимому, хочет, чтобы какой-то файл модели был действительным, и не распознает файлы FreeCAD как действительные файлы дизайна. *ДИСКРИМИНАЦИЯ@!$* Да ладно вам, FreeCAD существует всегда. …Получите это…

Головоломка-сердечко FreeCAD Tutorial

прусапринтеры

Учебное пособие по FreeCAD: Мраморный лабиринт

прусапринтеры

Учебное пособие по планетарному редуктору

грабкад

Видеоруководство по планетарному редуктору

Шестерня для мясорубки Bork с исходным кодом FreeCAD

вещьвселенная

Отверстие для сафта в оригинальной шестерне было 7,8 мм, и я сделал такой размер в FreeCAD, но напечатанная шестерня зависит от филамента, охлаждения и т. д… имеет меньшее отверстие (около 7,6 мм). Поэтому я сделал следующий с увеличенным отверстием для вала.
Похоже на детали для мясорубки…

Декоративная ДВЕРНАЯ СТОПОР / ДВЕРНОЙ БАМПЕР (учебник по FreeCAD) — гладкий внешний вид

вещьвселенная

Это учебник по FreeCAD / учебники по FreeCAD для начинающих.

————————————————— ————————————————— ——————
Вам нравится моя работа?
1. Нажмите НРАВИТСЯ.
2. Нажмите ПОДПИСАТЬСЯ! Вы…

Учебное пособие по цилиндрической шестерне

грабкад

Твердая работа Цилиндрическое зубчатое колесо Учебное пособие. . ..используемые приблизительные размеры

Учебное пособие по поддержке конического зубчатого колеса

грабкад

В этом уроке я покажу вам, как смоделировать опору конического зубчатого колеса в Solidworks. Посетите мой канал на YouTube https://www.youtube.com/channel/UCak2Tmw-LQGa4QVfbjYMB8wСтраница Facebookhttp://www.facebook.com/solidworksspace

Простой и Точная коронная шестерня (или хиртовый шарнир) в FreeCAD

вещьвселенная

Вместо настройки существующей конструкции вы можете использовать эти процедуры для встраивания коронной шестерни (также называемой хиртовым шарниром) в свою собственную конструкцию. Полученную шестерню можно сплавлять, разрезать и пересекать с другими формами.
