Спирально-навивной станок в категории «Промышленное оборудование и станки»

Спирально-навивной станок TUBE FORMER Ø100 — Ø1600

Под заказ

Доставка по Украине

Цену уточняйте

Стан-Комплект

Спирально-навивной станок для гибких дымоходных труб из нерж. стали

Под заказ

Доставка по Украине

Цену уточняйте

Сварочные технологии

Спирально-навивной станок Tubeformer with Slitter Рабочая длина не ограничена Толщина металла 0.5 — 1.0 мм

Под заказ

Доставка по Украине

2 026 500 грн

Купить

Сварочные технологии

Спирально-навивной станок HeavyDuty Tubeformer Рабочая длина 500 — 12000 мм Толщина металла 0.5 — 1.0 мм

Под заказ

Доставка по Украине

3 971 940 грн

Купить

Сварочные технологии

Спирально-навивной станок Post Tensioning Duct Machine Рабочая длина 4000 мм Толщина металла 0. 4 — 0.5 мм

Под заказ

Доставка по Украине

Цену уточняйте

Сварочные технологии

Спирально-навивной станок MONAX Tubeformer F-1500 Толщина металла 0.5-1.2 мм

Под заказ

Доставка по Украине

1 250 026 грн

Купить

Сварочные технологии

Спирально навивной станок SBTK-2020

Под заказ

Доставка по Украине

Цену уточняйте

ООО «Кверб»

Спирально-навивной станок SBTK-1602 для воздуховодов

Под заказ

Доставка по Украине

Цену уточняйте

ООО «Кверб»

Спирально-навивной станок ВАL 100/1500

Под заказ

Доставка по Украине

1 557 822.36 грн

Купить

ТОВ «Ф.Технолоджи»

Спирально-навивной станок LXA 85/1500

Под заказ

Доставка по Украине

1 020 263.94 грн

Купить

ТОВ «Ф. Технолоджи»

Станок спирально-навивной HEAVY TUBE FORMER

Под заказ

Доставка по Украине

Цену уточняйте

Стан-Комплект

Спирально-навивной станок усиленный HDTF-SI

Под заказ

Доставка по Украине

Цену уточняйте

ООО «Кверб»

Спирально навивной станок Tubeformer SBTF-1500 Рабочая длина 100-8000мм Толщина металла 0.4-1.2 мм

Под заказ

Доставка по Украине

Цену уточняйте

Сварочные технологии

Спирально навивной станок Tubeformer 2020

Под заказ

Доставка по Украине

Цену уточняйте

Сварочные технологии

Спирально-навивной станок TFWSI 1600

Под заказ

Доставка по Украине

Цену уточняйте

ООО «Кверб»

Смотрите также

Спирально-навивной станок TFWSI 1250

Под заказ

Доставка по Украине

Цену уточняйте

ООО «Кверб»

Спирально-навивной станок FULL-AUTO

Под заказ

Доставка по Украине

Цену уточняйте

ООО «Кверб»

Компактный спирально-навивной станок PT Sente Makina

Под заказ

Доставка по Украине

Цену уточняйте

ООО «Кверб»

Труба из нерж. стали перепускная обводная Daewoo Lanos Daewoo-3171303090 HORT BP7261

Доставка по Украине

372 — 576 грн

от 5 продавцов

564.98 грн

Купить

БУМЕРАНГ

Листозгинальний Верстат з Ручним Управлінням 630 мм

Под заказ

Доставка по Украине

11 240 грн

Купить

sigma-market.com.ua

Фальцювальний Верстат з Ручним Управлінням 760 мм

Под заказ

Доставка по Украине

8 270 грн

Купить

sigma-market.com.ua

Ручний Верстат для Згинання Сталевих Труб Універсальний

Под заказ

Доставка по Украине

18 500 грн

Купить

sigma-market.com.ua

141309 Ручний Станок для Згинання Сталевих Труб Підлоговий

Под заказ

Доставка по Украине

12 930 грн

Купить

sigma-market.com.ua

Верстат для Згинання Сталевих Пластин Ручне Управління 320 мм

Под заказ

Доставка по Украине

15 160 грн

Купить

sigma-market. com.ua

Труба из нерж. стали подводящая водяного насоса ВАЗ 2112, Lada-21120-1303055 HORT (BP7130)

На складе в г. Хмельницкий

Доставка по Украине

741 — 891 грн

от 2 продавцов

891 грн

Купить

ФОП Александрова Ірина Анатоліївна

Ручний Згинальний Верстат

Под заказ

Доставка по Украине

7 140 грн

Купить

sigma-market.com.ua

Станок для изготовления спиральных гофрированных водопропускных труб MONAX PF-5000 Толщина металла 2-3 мм

Под заказ

Доставка по Украине

12 113 444 грн

Купить

Сварочные технологии

Ручний Станок для Згинання Сталевих Труб Настільний

Под заказ

Доставка по Украине

10 460 грн

Купить

sigma-market.com.ua

Станок для изготовления воздуховодов SBTK-1602В

Под заказ

Доставка по Украине

Цену уточняйте

ООО «Кверб»

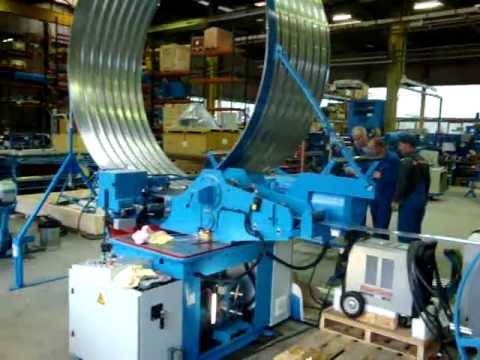

Спирально-навивной станок SBTF-1500 К

Работа на гибких кольцах



Работа на жестких кольцах



Спирально-навивной станок SBTF-1500 К работает на жестких и гибких кольцах.

Получаемые спирально-навивные трубы используются для прямых участков спирально-навивных воздуховодов, при монтаже систем вентиляции, воздушного отопления, воздухоочистки и труб ППУ.



Преимущество работы на спиральном станке с гибкими кольцами в том, что ленту можно быстро перенастроить под любой заданный диаметр спирально-навивной трубы, т.к. кольцо формируется оператором, однако возможна погрешность в размерах, т.к. присутствует человеческий фактор.



Преимущество работы на спиральном станке с жесткими кольцами — каждое кольцо имеет свой диаметр, изготовленный по эталону, поэтому погрешность сводится к сотым долям миллиметра. Это важно при производстве спиральных труб для нефтяной и других отраслях, где диаметры спирально-навивных труб жестко регламентированы, например, погрешность измеряется сотыми долями миллиметра.  Из минусов — под каждый диаметр нужно заказывать отдельное кольцо, что влияет на стоимость спирально-навивного станка.



Универсальный спирально-навивной станок SBTF-1500 K укомплектован специальным устройством для замены гибких лент на жесткие кольца и обратно , применяющихся для формирования различных диаметров получаемой спирально-навивной трубы. Станок SBTF-1500 K предназначен для производства спиральнонавивных труб диаметром от 80 до 1500 мм и толщиной до 1,2 мм.

От модели SBTF-1500 он отличается наличием устройства для перехода с гибких колец на жесткие при навивке спирального воздуховода. Стоимость жестких колец рассчитывается по отдельному запросу.



Как правило, жесткие кольца применяются в нефтяной и других отраслях, где диаметры спирально-навивных труб жестко регламентированы, например, погрешность измеряется сотыми долями миллиметра.



Получаемые спирально-навивные трубы используются для прямых участков спирально-навивных воздуховодов, при монтаже систем вентиляции, воздушного отопления, воздухоочистки и труб ППУ.



Технический процесс изготовления спирально-навивной трубы состоит из следующих этапов:

1. Декойлер — поворотный держатель и разматыватель рулона металлической ленты шириной 137 мм. С помощью разматывателя штрипс шириной 137 мм затягивается и подается в блок формирования «замка», где происходит выпрямления металлической ленты (штрипса), непосредственно изготовление «замка» на прокатных роликах,





2. Прокатный стан для формирования замка на ленте. В конструкции прокатного стана предусмотрена возможность регулировки под неразмерный штрипс  ±1мм

3. Закрывающие ролики, для герметичного закрытия сформированного «замка» с регулируемым пневмогидравлическим прижимом. Станок поставляется с комплектом сменных прижимных роликов для работы с различными толщинами заготовок.

4. Веерный держатель гибких колец, оснащенный системой линеек, упоров и направляющих, для настройки необходимого диаметра изготавливаемой трубы, диапазоне диаметров 80-1500мм. Опционально станок может быть укомплектован держателем жестких колец и набором жестких колец с фиксированным диаметром производимых труб в диапазоне диаметров 200-1500мм.



5. Отрезная система для отрезки готовой трубы в нужный размер: по выбору заказчика устанавливается абразивная дисковая пила c пневмоприводом или система с дисковым отрезным ножом для бесшумной и безотходной резки труб толщиной до 0.8 мм диаметром от 200 до 1500мм. Резка фрезой позволяет получить ровный торец трубы без заусенцев, что обеспечивает дальнейшую безопасную эксплуатацию.



6. Система управления станком с ЧПУ (русифицированная)

Управление линией осуществляется от системы ЧПУ. Автоматизация работы линии позволяет добиться высокой производительности производства спирально-навивных воздуховодов (от 20 000 м/мес).

7. Станок оборудован автоматической системой подачи СОЖ и комплектуется насосом  и баком для СОЖ.

8. Приёмный роликовый стол. На приемном роликовом столе установлены мерная линейка с концевым электромагнитным датчиком, который позволяют с высокой точностью изготавливать спирально-навивные воздуховоды необходимой длины. Регулируемый приемный стол для приема готовых изделий длиной до 3м.

Опционально поставляется накопительный стол.

9. Профилирующие ролики для нанесения ребер жесткости изготовлены из высокопрочной инструментальной закаленной стали.

10. Устройство перехода с гибких на жесткие кольца

11. Жесткие кольца для работы станка — поставляются опционально.

В комплекте поставки идет одно жесткое кольцо d =250 мм.

Высокая автоматизация работы данной линии позволяет добиться высокой производительности при производстве спирально-навивных воздуховодов.



В базовой коплектации данный станок оснащен отрезной фрезой с прямым приводом от электромотора мощностью 3кВт, и пневматическим возвратным устройством. По желанию заказчика, опционально, возможна комплектация дисковым отрезным устройством с пневмогидравлическим приводом.



Основными преимуществами спирально-навивных воздуховодов являются:

  1. Высокая производительность за счет высокой автоматизации.

  2. Надежное соединение увеличивает показатели воздухонепроницаемости

  3. Снижение себестоимости готовой продукции за счет сокращения используемого материала

  4. Значительная экономия пространства за счет меньшей площади поверхности в сравнении с квадратными воздуховодами.

Преимущества:

  • Русифицированная система ЧПУ

  • Автоматическая подача СОЖ

  • Регулировка скорости навивки трубы

  • Регулировка скорости резки

  • Комплект для накатки ребер жесткости в комплекте

  • Ролики для настройки под разную толщину металла (0,4-1,2 мм)

  • Счетчик изготавливаемых изделий

  • Счетчик длины трубы

  • Приемный стол на 3 м

  • Простота настройки и обслуживания

  • Удобная система автоматического управления

  • Высокоскоростная режущая система

  • Широкий диапазон диаметров изготавливаемых труб

  • Возможность работы с разными типами формирующих колец (гибкие и жесткие)

  • Возможность работы с разными материалами

  • Высокое качество изготавливаемых изделий











Наименование

Станок спирально — навивной

SBTF-1500K

Диаметр трубы, мм

80-1500

Длина трубы, мм

100-9000

Толщина, мм

Оцинкованная сталь

0,4-1,2

Нержавеющая сталь

0,4-0,8

Ширина ленты, мм

137

Скорость движения ленты, м/мин

До 38

Габариты, ДхШхВ мм

3400х2070х2720

Вес, кг

1708

Система управления

Автоматическое управления, русифицированные

Кол-во жестких колец в базовой комплектации

1 кольцо, D 250 мм

Гибкие кольца для различных диаметров

В комплекте поставки

Мощность главного двигателя

5,5 кВт/380 В

Мощность привода отрезного устройства

4 кВт/380 В

Питание

380 В/50 Гц

Рабочее давление (компрессор не входит в комплект поставки станка)

0. 5~0.7 Кпа

Толщина и диаметр, мм

0,4

≥85

1,2

≥250



Комплектация спирально-навивного станка SBTF-1500K:

— разматыватель штрипса, устройство формирования замка, переходник для замены гибких колец на жесткие, 1 жесткое кольцо D 250 мм, автоматика с ЧПУ и инвертором, система линеек и направляющих на «веере», мерные ленты для малых диаметров, отрезная фреза, приемный стол с концевым датчиком, ребра для накатки ребер жесткости



Узлы станка

Пульт управления

Отрезная абразивная пила

Шкаф пневмогидравлики

Электро-шкаф

Помпа и бак для СОЖ

Гибкое кольцо малого диаметра

Жесткое кольцо

Ролики для накатки ребер жесткости

Прокатный стан с подводкой СОЖ

Приемный стол

Формирующие ролики и жесткое кольцо

Дополнительные ролики для работы с большими диаметрами

Проверка качества замка





Для толщины до 2,5 мм – используется модель SBTF 2020 — усиленный спирально-навивной станок на базе 12-ти основных + 2 юстировочных ролика, с более мощным приводом.



За дополнительную плату проведем пуско-наладочные работы и обучение специалистов заказчика.

Страница не найдена 404

Что случилось?

Эта ссылка никуда не ведет. Возможно, вы неправильно написали ссылку или перешли по старой ссылке.

Что я могу сделать?

Пожалуйста, используйте строку поиска или расширенный поиск, чтобы найти то, что вы ищете.

Протестировать сейчас Machineseeker — Приложение !

Приложение Machineseeker для iPhone и Android .

Дополнительная информация

Machineseeker.com является официальным спонсором:

Популярные подержанные машины:
Топ 200
-1к
-2к
-3k
-4k
-5к
-6к
-7к
-8k
-9к
-10к
-11к
-12к
-13к
-14k
-15к
-16к
-17к
-18k
-19к
-20к
-21k
-22k
-23k
-24k

Вся информация, предложения и цены на этом сайте могут быть изменены и не носят обязательного характера!

Используя этот веб-сайт, вы принимаете наши условия и политика конфиденциальности .
Указанные товарные знаки принадлежат их соответствующим владельцам.
Machineseeker Group GmbH не несет ответственности за содержание внешних веб-сайтов, на которые имеются ссылки.

© 1999-2022 Machineseeker Group GmbH

Этот веб-сайт защищен reCAPTCHA, к нему применяются Политика конфиденциальности и Условия использования Google.

Установки для намотки спиральных труб | Rockport Machine Company

Обзор

Простые в использовании и долговечные

Намотчики спиральных труб Rockport изготавливаются с использованием материалов только самого высокого качества, включая литые и прецизионно обработанные корпуса редукторов, тяжелые стальные пластины заземления Бланшара и высококачественное простое электрическое управление. системы. Другие функции включают в себя пневматическое натяжение ремня с аварийным остановом быстрого выпуска, кабестаны с двойным приводом и блоки привода с регулируемой скоростью.

Свяжитесь с нами

Малые намотчики

  • Модель WT 1/6″-3/4″
  • Модель WS 3/8″-2″
  • Модель WI 3/4″-5″

Модель WT Winder

Прецизионная трубоделательная машина для очень маленьких и/или тонких трубок. WT представляет собой конструкцию с 4 головками и 2 ремнями, обеспечивающую равномерное приложение давления ремня при формовании труб особенно малого диаметра.

Технические характеристики:

Вместимость Сердечники от 1/16″ до 3/4″ (от 1,5 до 19 мм)
Комплект привода 1/4-1/2 л.с.
Максимальная толщина стенки 1/16″ (1,5 мм)

Модель WT лучше всего подходит для:

1. Бумажные соломинки для питья

2. Трубки малого диаметра

3. Тонкие стенки трубок

. Эта недорогая система включает в себя все стандартные функции более крупных намотчиков Rockport, включая пневматическое натяжение ремня, прецизионно обработанные корпуса редукторов, двойные приводные шпили и пневматическое натяжение ремня с функцией быстрого отключения E-stop.

Технические характеристики:

Вместимость Сердечники от 3/8 до 2 дюймов (от 9,5 до 50 мм).
Комплект привода 1 1/2 л.с.
Максимальная толщина стенки 3/16″ (4,75 мм)

Модель WS лучше всего подходит для:

1. Компактных установок

2. Гибкости производства

3. Диаметров труб до 2 дюймов WI предлагает больше вариантов трансмиссии, а также несколько конфигураций крепления оправки. Стандартный пневматический предохранитель натяжения ремня, спиральные конические зубчатые колеса для максимальной долговечности.

Технические характеристики:

Вместимость Сердечники от 3/4″ до 5″ (от 19 до 127 мм).
Комплект привода 3-7,5 л.с.
Максимальная толщина стенки 1/4″ (6,4 мм)

Модель WI лучше всего подходит для:

1. Очень распространенных размеров труб

2. Гибкость производства

3. Лента и этикеточные втулки

Большие намотчики 1-9 дюймов

6 WM

»

  • Модель WL 3″-24″
  • Модель WH 3″-36″
  • Модель WM Winder

    Будучи первой моделью в нашей линейке Larger Winder, WM остается компактным устройством с большим тяговым усилием. Благодаря приводу мощностью до 10 л.с. машина WM может легко производить трубы с более толстыми стенками.

    Технические характеристики:

    Вместимость Сердечники от 1 до 9 дюймов (от 25 до 225 мм)
    Комплект привода 5-10 л.с.
    Максимальная толщина стенки 3/8″ (9,5 мм)

    Модель WM лучше всего подходит для:

    1. Трубы среднего диаметра

    2. Ограниченное пространство

    3. Стенки труб толщиной до 3/8 дюйма для работы. Большой и тяжелый WL может работать с трубами очень широкого диапазона диаметров и толщин стенок. Приводной блок установлен под поворотной пластиной с возможностью выбора коробки передач от высокой скорости до высокого крутящего момента. Корпуса редукторов из чугуна для максимальной прочности.

    Технические характеристики:

    Вместимость сердечники от 3 до 24 дюймов (от 75 до 600 мм)
    Комплект привода 10-20 л.с.
    Максимальная толщина стенки 1/2″ (13 мм)

    Модель WL лучше всего подходит для:

    1. Трубы большого диаметра

    2. Тяжелое производство

    3. Высокоскоростное производство

    Варианты мощности для всего: угол поворотной пластины, положение опорной плиты. Специальные компоненты привода, спирально-конические шестерни, азотированные валы.

    Технические характеристики:

    Вместимость Сердечники от 3 до 36 дюймов (от 75 до 915 мм)
    Комплект привода 25-50 л.

    Всего комментариев: 0

    Оставить комментарий

    Ваш email не будет опубликован.

    Вы можете использовать следующие HTML тэги: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>
