Вакуумная сушильная камера «Оптима» 8 куб.м — ТПК «Высота»

Назначение установки

Установка предназначена для сушки пиломатериала как хвойных, так и лиственных пород древесины в условиях вакуума. Управление процессом сушки осуществляется в ручном и автоматическом режиме.

Конструкция установки

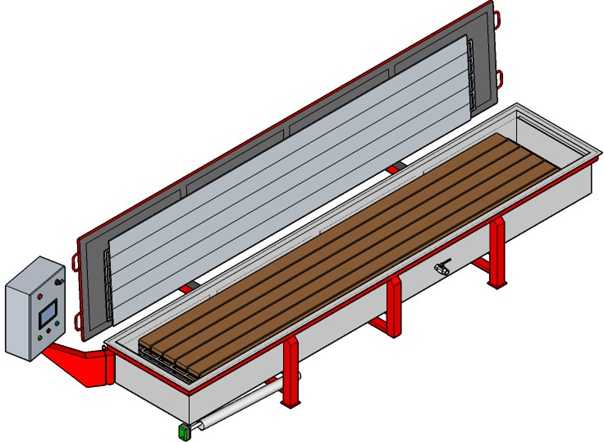

Вакуумная камера представляет собой стальной резервуар в форме прямоугольного

параллелепипеда с открывающейся крышкой на торце, в котором находятся нагревательные пластины, соединенные с подающим и обратным коллекторами посредством резинотканевых или силиконовых рукавов. Под днищем резервуара закреплена емкость в форме трубы для сбора образующегося в процессе сушки конденсата. Для создания разрежения к резервуару посредством гибкой подводки подсоединен вакуумный насос, приводимый в действие через клиноременную передачу от электродвигателя. Агрегаты вакуумной системы размещены на раме, устанавливаемой отдельно. Циркуляция теплоносителя в нагревательных пластинах через коллектора обеспечивается водяным насосом, расположенным в блоке с электрическим котлом и необходимой арматурой на металлоконструкции камеры. Присоединение насосного блока циркуляции к коллекторам осуществляется с помощью трубопроводов Ду 32. Погрузка и выгрузка нагревательных пластин при наличии осуществляется с использованием рельсового механизма, при отсутствии средств механизации — вручную.

Технические характеристики установки

-Питание – 3 — фазное, напряжение 380 В, 50 Гц; мощность -30 кВт не более. (для варианта с электрокотлом), без котла максимальная мощность 5 кВт

-Условия размещения — отапливаемое помещение в габаритах-ДхШхВ=16х8х3,5 м, не менее.

-Обслуживающий персонал — ответственный за эксплуатацию — 1 чел. ИТР; при загрузке/разгрузке

— 2 чел. разнорабочих.

— Внутренние размер камеры 1500*1500*6500 мм

— Количество и размеры нагревательных пластин — 40 шт.- ШхДхВ=1300х3000х10 мм.

— Полезный объем выкатного поддона 10 м. куб. (ДхШхВ 6300х1300х1300

— Наибольшая толщина загружаемого пиломатериала влажного (до сушки)/сухого – 220/215 мм.

— Наибольшая длина пиломатериала — 6200 мм.

— Максимально допустимая температура нагрева- 90 0С.

-Значение рабочего вакуума — 0,55 — 0,65 бар.

-Уставки срабатывания в системе нагрева и циркуляции:

реле минимального давления — 0,5 бар,

сбросной предохранительный клапан — 3,0 бар,

аварийный термостат котла — (92-100,0) 0С.

-Рекомендуемое давление в системе нагрева и циркуляции — 0,6 — 1,5 бар.

Основные узлы вакуумной системы:

1. Вакуумная камера

Габаритные размеры камеры ШхВхД, мм : 1680х1800х6700

Внутренние размеры камеры ШхВхД, мм : 1515х1515х6500

Толщина стенок камеры, мм : 4

Количество вертикальных ребер жесткости  на сторону, шт: 14

Количество горизонтальных ребер жесткости на сторону, шт: 3

Вес вакуумной камеры, не более, кг: 3000

Защитное покрытие поверхности камеры:  на основе полиуретана

2. Система охлаждения вакуумной камеры:

Змеевик охлаждения, шт: 2

Габаритные размеры ШхВхД, мм: 20х1200х6000

Объем системы охлаждения, л: 100

Циркуляционный насос: VRS 25/6-180

3. Система нагрева древесины

Нагревательные панели, шт: 40

Габаритные размеры панелей, ШхВхД, мм: 1250х20х3000

Объем системы нагрева, л: 200

Типа нагрева: внешний теплогенератор

Циркуляционный насос: Dab B 50/250. 40 M

Коллектор системы нагрева, шт: 3

Соединительные шланги, шт: 112

Подводная арматура, диам, мм: 50

Автоматический воздухоотводчик, шт: 1

Индикатор температуру нагрева. шт: 2

Индикатор давления, шт: 1

Быстроразьемные соединения, шт: 2

Тип БРС: Камлок ду 50

4. Блок вакуумного насоса.

Водокольцевой вакуумный насос ВВН 1-0,75

Мощность двигателя ВН, кВт: 2,2

Производительность ВН, л/мин: 750

Циркуляционный насос: VRS 25/6-180

Вакуумметр с электроконтактной группой, шт: 1

Обратный клапан, шт: 1

5. Система автоматисечкого отвода конденсата.

Объем емкости, л: 300

6. Шкаф управления системой

Контроллер управления режимами сушки, шт: 1

Контроллер управления системой сброса конденсата, шт: 1

Блок индикации влажности древесины, шт: 1

Блок управления системой охлаждения, шт: 1

Блок управления циркуляционными насосами, шт: 1

7. Выкатной поддон

Габаритные размеры ШхВхД, мм: 1300х1300х6500

Время сушки в часах в вакуумной камере по породам древесины:

Посмотрите водео ролик и узнайте больше информации всего за несколько минут:

Задайте вопрос специалисту:
