Содержание

Гравировка или фрезеровка — в чем разница?

Многие наши клиенты, обращаясь к нам, не совсем понимают разницу между понятиями гравировка и фрезеровка. Поэтому эта статья посвящена объяснению понятий гравировка и фрезеровка.

Гравировка — нанесение рисунка, надписи, орнамента ручным или механическим способом на поверхности металла, камня, стекла, дерева. При гравировке обычно делаются неглубокие углубления в материале от нескольких микрон до 0,5- 1мм.

Существуют две основные техники гравировки — штриховая гравировка и обронная резьба.

В штриховой гравировке на поверхность металла наносят порезки в виде контурных линий и штрихов. Резцовую гравировку выполняют вручную штихелями.

Обронная резьба представляет собой рельеф с выбранным углубленным фоном и объемной обработкой изобразительных элементов.

Гравировка может выполняться на настольных гравировальных станках Magic. Благодаря простоте в работе и быстрому обучению пользователя эти станки еще называют принтерами по металлу.

Гравировка на многофункциональном настольном гравировальном станке с чпу Magic 5

Гравировка может выполняться и на цилиндрических изделиях — например на обручальных кольцах. Для этого можно использовать гравировальный станок на кольцах Magic R или многофункциональный гравировальный станок по металлу Magic 5

Способом гравировки можно наносить, как векторные изображения, так и растровые. Настольные гравировальные станки с ЧПУ Magic могут делать фотогравировку на металле.

Для гравировки на металле можно использовать любой гравировальный станок с ЧПУ Magic. Следующие гравировальные станки могут делать только гравировку и фотогравировку.

Что такое фрезеровка?

Фрезерование (фрезерная обработка) — это процесс механической обработки, при котором режущий инструмент (фреза) совершает вращательное движение (для вращения используется мотор — шпиндель), а обрабатываемая заготовка — поступательное.

В настоящее время фрезерная резка (фрезеровка) является одним из лучших способов изготовления различной рекламной продукции. Она дает возможность раскраивать множество видов материалов.

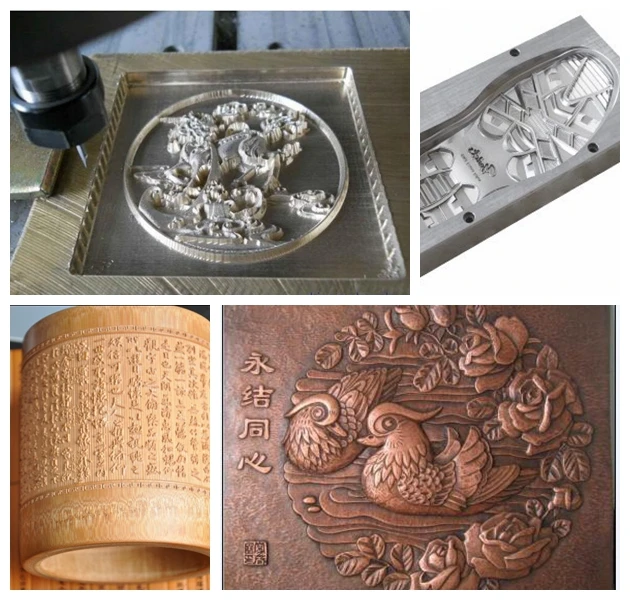

При фрезеровании можно сделать углубления в металле или материале любой глубины или даже сделать сквозные отверстия.

Хорошее представление фрезеровки дает ниже представленное видео.

Фрезеровка плоских изделий на настольном фрезерном гравировальном станке с ЧПУ Magic 7 для Ювелиров

Фрезеровка металлической пластины на настольном гравировально-фрезерном станке Magic F30

Также фрезеровка может выполняться на цилиндрических изделиях. Для этого одна ось должна быть ротационной, то есть вращаться. Чаще всего станки с ротационной осью называются 4х осными.

4Х осные станки с возможностью фрезеровки нашли широкое распространение среди ювелиров и используются для изготовления восковок.

Изготовление восковки на многофункциональном настольном гравировальном фрезерном станке с ЧПУ Magic 7

Для фрезеровки можно использовать настольные гравировально-фрезерные станки с числовым программным управлением Magic. Эти станки могут выполнять как гравировку, так и фрезеровку.

Назад
Вперед

You have no rights to post comments

Гравировка на металле в СПБ — цены на гравировку по металлу от завода «Радиоприбор»

ПАО «Завод «Радиоприбор»» предлагает услуги гравировки на металле в СПб. Гравировка предполагает нанесение рисунка, изображения или надписи на поверхность любого материала механическим способом. Изображение может быть углубленным или рельефным.

В большинстве случаев услуги гравировки по металлу востребованы на заключительном этапе производства промышленных табличек, лицевых панелей и корпусов приборов, шильд.

Гравировка на металле недорого и при этом с гарантией качества может осуществляться несколькими методами, наиболее универсальным и доступным из которых является фрезерная механическая гравировка. Она обеспечивает максимальную точность, скорость, возможность серийной обработки деталей различных форм, в том числе – сферической.

ПАО «Завод «Радиоприбор»» располагает современными гравировально-фрезерными станками с ЧПУ немецкой фирмы Datron. Данные станки применяются для нанесения гравировки механическим способом на промышленные изделия, а также для фрезерной обработки деталей из алюминия, текстолита, стеклотекстолита и пластика.

Немецкие станки с ЧПУ позволяют обрабатывать даже сложные изделия с высокой производительностью. За счет автоматизации процесса минимизируется влияние человеческого фактора и ускоряется процесс обработки материала.

С помощью гравировально-фрезерных станков фирмы Datron возможно наносить на поверхность изделий рисунки, надписи, орнаменты, логотипы и узоры углубленного и выпуклого типа.

Станки для гравировки по металлу

Datron M8

Обрабатываемые материалы: Алюминий, латунь, медь, капралон, текстолит, стеклотекстолит, гетинакс, органическое стекло, состав 19.

Рабочая область: 150 мм×700 мм×1000 мм.

Особенности:

Высокоскоростное фрезерование алюминия и пластика

Гравировка и фрезеровка небольших изделий

П-образный стол дает возможность закрепить и обработать изделия высотой до 900 мм

Имеется система оросительного охлаждения хладагентом или воздухом (сильную струю, охлаждающую нагретую поверхность, можно направить очень точно с помощью специальной форсунки и монтажной конструкции)

Дополнительно: Наличие вакуумного стола позволяет получать более точные размеры по Z, а также изготавливать несколько деталей из одной заготовки.

Datron M35

Обрабатываемые материалы: алюминий, латунь, медь, пластик.

Зона обработки: 1000 х 740 х 240 мм, размер П-образной выемки 250х600 с максимальной высотой заготовки 900 мм.

Особенности:

Трёхосевое устройство

Магазин на 11 инструментов

Имеется возможность обработки в тисках и на столе

Можно подвесить деталь за счет П-образного стола

Система микрораспыления СОЖ в зону обработки

Сканирование плоскости обрабатываемой детали. Эта функция позволяет выполнять гравировку на сферических поверхностях с соблюдением глубины гравировки по всей плоскости

Наличие специализированного инструмента для высокоскоростной обработки и гравировки

Дополнительно: Обработка на станке DATRON характеризуется высоким качеством выполнения фрезерных работ, повышенным показателем шероховатости. Оборудование позволяет выполнять такие операции, как фрезерование, сверление, нарезание резьбы, гравировка.

Как мы работаем

1. Вы оставляете заявку на сайте или по телефону

2. Наши менеджеры предлагают варианты исполнения заказа

3. Заключается договор с ТОЧНОЙ стоимостью исполнения заказа

4. Оплачиваете работу по договору удобным способом

5. Наши специалисты изготавливают и доставляют заказ

Цена гравировки на металле

Стоимость гравировки зависит от типа и размера деталей, на которые необходимо нанести гравировку, типа заказа (крупно- либо мелкосерийное производство), материала, из которого изготовлена заготовка либо деталь, а также ее конструкционных особенностей.

Свяжитесь с нашим менеджером по телефону (812) 388-13-06, факсу (812) 369-20-56, электронной почте [email protected] или оставьте заявку в форме обратной связи. Мы выполняем гравировку любой сложности. Готовы принимать разовые заказы и на постоянной основе. Мы непременно выполним ваш заказ оперативно и в короткие сроки.

Metal Engraving — Etsy.de

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность данных пользователей. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Найдите что-нибудь памятное,
присоединяйтесь к сообществу, делающему добро.

(более 1000 релевантных результатов)

Гравировка и маркировка металлов | Gravotech

Много лет назад люди открыли для себя способность формировать металл, мы маркировали его, будь то для артистизма, персонализации или отслеживания.

Металл сложен: проводящий, реактивный и состоит из химических веществ и сплавов, поэтому, когда вы ищете ротационную или лазерную маркировочную машину для металла, лучшее решение будет зависеть от типа металла, который вы будете гравировать:

Нержавеющая сталь Алюминий
Анодированный алюминий
Закаленные металлы
Стальной сплав
Титан и титановые сплавы
Карбиды
Латунь
Медь
Драгоценные металлы
Металлы с покрытием

Зачем маркировать металл?
Гравировка металла используется для маркировки текста, логотипов, изображений, цифр, 2D-кодов, список можно продолжать бесконечно. Отрасли, маркирующие металл, еще больше, например, ювелирная, медицинская, автомобильная, авиационная и энергетическая.

Наша лазерная маркировка и гравировка выполняются бесконтактно и не требуют предварительной или последующей обработки. Результатом является постоянная, стойкая и высококонтрастная маркировка с очень высоким разрешением и, конечно же, без повреждения металла.

Ротационная гравировка вырезает металл с помощью гравировальной фрезы, похожей на дрель. Это позволяет выполнять как гравировку, так и резку (на некоторых металлах) и широко используется во всех отраслях промышленности, от гравировки ювелирных изделий до резки панелей управления.

Прямая маркировка деталей методом точечной вырубки или скрайбирования выполняется с помощью щупа из карбида вольфрама, который вступает в контакт с поверхностью и деформирует материал в полости благодаря последовательности ударов, формирующих окончательную маркировку.

Gravotech обладает обширным опытом в области маркировки металлов и делится своим опытом, чтобы помочь вам найти лучшее решение для гравировки металла, которое будет соответствовать вашим потребностям. Существует множество различных типов металлов, и у нас есть машинное решение для каждого из них.

Лазерная гравировка металла

Лазерное травление можно использовать для широкого спектра материалов. Лазерная гравировка происходит, когда тепло луча плавит только поверхность материала и не проникает в материал полностью.

Высокая мощность лазера использует высокую температуру для расплавления только поверхности материала. Оксиды иногда образуются в местах гравировки, что делает следы более четкими и заметными. Лазер изменяет его отражательную способность и улучшает контрастность. Удаляет очень мало материала .

Может выполняться на необработанных, анодированных или покрытых металлом поверхностях. Световая гравировка металлов и оксидов. Удаляет менее 0,001 дюйма материала. Высокоскоростная маркировка. Работает на всех металлах.

Посмотрите наши станки для лазерной гравировки металла!

Когда маркированные детали требуют доработки или дополнительной окраски, а материал шероховатый, лазерную гравировку необходимо нанести глубже в материал.

Лазер сильно нагревается в процессе гравировки, что приводит к испарению материала. Это создает полость на поверхности, которая заметна на глаз и на ощупь. Рекомендуется, когда лазерная маркировка подвергается стрессу после обработки (например, при пескоструйной обработке литья под давлением).

Быстрое плавление и испарение материала. Варьирование глубины достигается количеством проходов. Работайте только с заполненными шрифтами/фигурами.

Отжиг

При отжиге материал локально нагревается почти до температуры плавления. Это создает оксидные слои на поверхности заготовки, которые связаны с металлическими цветами отжига. Это также предпочтительный метод, когда требуется точная посадка или необходимо избежать вздутия материала.

Вы можете отжигать только те металлы, которые меняют цвет под воздействием тепла и кислорода, т.е. стали и титана, но не алюминий или цветные металлы. Как правило, оксидный слой черный, но может иметь и другие цвета отжига. Цвет зависит от температуры нагретых слоев. Поверхность материала сохраняется даже при отжиге, поскольку с нее ничего не удаляется. Изменение цвета достигается только за счет локального нагрева материала. Тепло обычно проникает в металлическую поверхность на глубину от 0,02 до 0,03 мм.

Черная маркировка

Черная маркировка — это процесс маркировки, при котором получаются очень контрастные темные маркировки. Эта структурированная поверхность уменьшает количество отраженного света, в результате чего маркировка становится глубоко матово-черной и выглядит одинаково под любым углом. Это делает маркировку неабразивной. Черная маркировка идеально подходит для нержавеющих сталей, титана, меди и латуни.

ЗАПРОСИТЬ ДЕМО

Лазерный станок для маркировки металла на производственной линии

Наружная гравировка кольца лазерным гравером по металлу

Прямая маркировка деталей на металле

Деталь выгравирована гравировальным станком по металлу

Лазерная маркировка Datamatrix на металлической детали

Гравировка металла на ротационном станке

С помощью гравировальных станков по металлу мы проводим алмазным инструментом по поверхности материала, чтобы получить легкую и очень эстетичную маркировку. В нет чипа, созданного , а потеря веса материала незначительна, что особенно важно в ювелирных изделиях.

Этот процесс маркировки можно использовать даже для очень твердых сплавов, таких как сталь, нержавеющая сталь или железо, и, конечно же, для более мягких металлов. Он идеально подходит для вывесок (тегов) и персонализации. Канавка, созданная в детали, также может быть заполнена лаком или воском для получения высокой контрастности или цвета.

Посмотрите наши станки для гравировки металла с ЧПУ!

Станки гравировальные по металлу с ЧПУ, материал снимается с помощью режущих инструментов, «граверных фрез» различных размеров и форм.

CNC используется для вырезания фигур в металле, например, для панелей управления, или для фрезерования 3D-форм, таких как создание горячих штампов, вкладышей в пресс-формы или производство мягких металлов в целом. Эта технология также может использоваться для получения текста, цифр или логотипов, глубоко выгравированных на детали, будь то для идентификации (прямая маркировка детали) в целях персонализации.

Этот процесс маркировки обеспечивает превосходные неконтрастные результаты как при резке , так и при фрезеровании , и даже наши небольшие граверы могут выполнять работу по мягким металлам, таким как алюминий или латунь.

Наши пневматические машины для точечной упрочняющей маркировки лучше всего подходят для маркировки, требующей очень короткого времени цикла для удовлетворения требований к скорости в промышленных секторах.

Электромагнитные маркировочные машины больше подходят для приложений, требующих высокой точности и постоянства. Он особенно эффективен для маркировки кода DataMatrix. Электромагнитная точечная маркировочная машина представляет собой высокоточное решение для маркировки, отвечающее требованиям прослеживаемости и идентификации.

Наши машины для маркировки металла методом точечной упрочняющей обработки отличаются экономичностью и обеспечивают четкую маркировку, которая наносится в два раза быстрее, чем другие машины для точечной маркировки.

Бесшумные с эстетичными и потрясающими результатами, разметочные машины используются во всех промышленных операциях с учетом ограничений по уровню шума: для маркировки крупных металлических компонентов (балки, рельсы, шасси, выхлопные трубы и т. д.) для маркировки V.I.N. номера (идентификационные номера транспортных средств) на автомобилях, мотоциклах и большегрузных транспортных средствах и т. д.

Это решение с наилучшим соотношением глубины маркировки/скорости. Обеспечивает высокое качество маркировки. Он был разработан для тяжелых промышленных применений, наши системы долговечны и требуют минимального обслуживания.

ЗАПРОСИТЬ ДЕМО

Точечная гравировка металла

Внутреннее кольцо с гравировкой на ротационном гравировальном станке

Идентификация и отслеживание металла — точечная гравировка

Гравировка металлических пластин на ротационном гравировальном станке

Gravotech — машина для маркировки металла

Откройте для себя гравировальные станки Gravotech по металлу

Наш полный ассортимент встроенных лазеров и лазерных станций позволит вам выполнять маркировку на всех типах металлических деталей с постоянным результатом, с превосходным качеством и контрастностью для полной идентификации и отслеживания.

Самая совершенная лазерная станция для перманентной маркировки. От штучного и мелкосерийного производства до интеграции в роботизированную ячейку. Совместимость с оптоволоконным, гибридным или зеленым источником.

…
