Российский трансформатор: Производство трансформаторов и подстанций

Трансформатор ТМН

По заказу возможно изготовление и поставка трехобмоточных трансформаторов (ТМТН, ТДТН), имеющих три группы выводов: ВН напряжением 110 кВ, СН на 6-10 кВ, НН на 0,4 кВ.

9.12. Корректированные уровни звуковой мощности трансформаторов с пониженным уровнем шума

Основные технические характеристики

Конструктивные особенности

Магнитный сердечник изготавливается из высококачественной электротехнической стали марки Э3409, Э3410, Э3411 (тонколистовой холоднокатаной анизотропной стали с двухсторонним покрытием). Шихтовка магнитопровода осуществляется по технологии step-lap, что обеспечивает малые потери холостого хода и приводит к снижению уровня шума.

Обмотки ВН — многослойные или непрерывные, в зависимости от мощности и параметров трансформатора. Изготавливаются из медного или алюминиевого провода в бумажной изоляции.

Обмотки НН производятся из алюминиевой/ медной ленты (до 4000 кВА) с межслойной изоляцией из кабельной бумаги или из медного провода (более 4000 кВА).

Бак – цельносварной, усиленной конструкции, производится из стального листа толщиной 4-12 мм для трансформаторов до 10 000 кВА и 12-20 мм — свыше 10 000 кВА. Конструкция баков представляет собой жесткий каркас, усиленный ребрами жесткости.

На крышке трансформатора расположены выводы ВН и НН, расширитель, устройство РПН, газовое реле, серьги для подъема и перемещения трансформатора, гильза для установки спиртового термометра, патрубок для заливки трансформаторного масла с установленным в него предохранительным клапаном. К торцевой части баков ТМН и ТДН крепится шкаф управления устройством РПН. В нижней части бака имеется пробка или кран для отбора пробы и слива масла, а также пластины заземления, расположенные с двух сторон. К дну бака приварены лапы (опоры) из стандартного швеллера.

На стенках бака имеются фланцы с кранами для присоединения съемных радиаторов, которые служат для охлаждения трансформатора. Радиаторы – панельные, толщина стенки 2 мм.

Наружная поверхность бака окрашена атмосферостойкими красками серых тонов (возможно изменение окраски по требованию заказчика). По заказу клиента возможна обработка баков и крышки методом горячего цинкования, что позволит использовать трансформатор в зоне с влажным климатом.

Расширители трансформатора снабжены двумя указателями уровня масла. По заказу потребителей трансформаторы могут изготавливаться с указателем нижнего предельного уровня масла и включать в себя датчики уровня.

Для трансформаторов климатического исполнения УХЛ1 используется масло, стойкое к низким температурам — имеющее температуру гелеобразования – 65 ˚С.

Условия эксплуатации

Эксплуатация трансформатора осуществляется согласно руководству по эксплуатации завода-изготовителя, действующим «Правилам технической эксплуатации», «Правилам устройства электроустановок».

Климатическое исполнение и категория размещения трансформаторов У1 или УХЛ1 — по ГОСТ 15150, при этом:

— окружающая среда не взрывоопасная, не содержащая токопроводящей пыли;

— высота установки над уровнем моря не более 1000 м;

— режим работы длительный;

— трансформаторы в стандартном исполнении не предназначены для работы в условиях химически активных сред.

Требования по эксплуатации

Трансформаторы марки «Трансформер» рассчитаны на продолжительную работу при повышениях напряжения, подводимого к любому ответвлению обмотки ВН, над номинальным напряжением данного ответвления но не более 10%. При этом мощность не должна превышать номинальную.

Комплектация

В обязательную комплектацию трансформаторов ТМН марки «Трансформер» входят:

• расширитель с указателем уровня масла,




• предохранительная труба или предохранительный клапан,




• катки или поворотные каретки,




• радиаторы; для трансформаторов ТДН – радиаторы с вентиляторами,




• шкаф автоматического управления системой охлаждения (для трансформаторов с системой охлаждения Д),




• встроенные трансформаторы тока,




• коробка зажимов для присоединения контрольных и силовых кабелей,




• газовое реле для защиты трансформатора,




• манометрические сигнализирующие термометры с круговой шкалой,




• вводы,




• устройство РПН комплектно с аппаратурой автоматического регулирования,




• воздухосушитель,




• клеммная коробка – для трансформаторов с установленными электроконтактными мановакуумметрами и термометрами с электрическими контактами.

В дополнительной комплектации (опция) — мановакуумметры с переставными сигнальными контактами, комплект запасных частей и необходимого специального инструмента.

Упаковка и транспортировка

Трансформаторы отгружаются без упаковки, при этом выводы ВН и НН защищаются от повреждений при транспортировке. По требованию заказчика изделия могут упаковываться в транспортную тару – ящики. Способ упаковки согласовывается с заказчиком

Трансформатор перевозится в частично разобранном виде (без радиаторов и расширителя), высушенными и заполненными трансформаторным маслом. Дополнительно осуществляется поставка масла для доливки в трансформаторы.

Не допускается транспортирование трансформаторов, не раскрепленных относительно транспортных средств. При перевозке изделия не допускается резких торможений и разгонов, излишних вибраций и толчков.

Гарантия

Гарантия производителя — до 5 лет. Срок службы — 30 лет.

Специалисты производственной группы «Трансформер» оказывают содействие в решении вопросов доставки изделий до места установки. Транспортные услуги, а также услуги по диагностике трансформаторов, монтажным и ремонтным работам оговариваются сторонами отдельно.

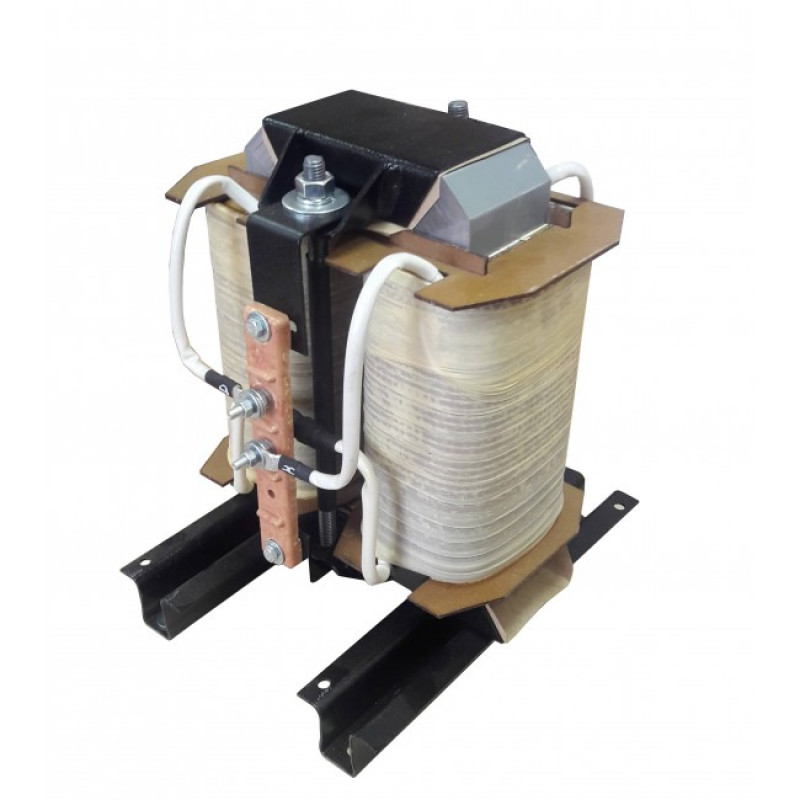

Трансформаторы силовые сухие ТСЛ (с литой изоляцией)

производство трансформаторов, подстанций, электрооборудования

ТСЛ стандартные

Сухие трансформаторы с литой изоляцией (ТСЛ) «Трансформер» мощностью 10-25 000 кВА классов напряжения от 6 кВ до 35 кВ производятся на подольском трансформаторном заводе компании «Трансформер». Полностью соответствуют жестким требованиям эксплуатирующих организаций и надзорных органов. Пожаробезопасные трансформаторы ТСЛ разработаны специально для встроенных подстанций, в том числе в жилых и офисных зданиях. В ТСЛ в качестве диэлектрика используется огнестойкая самогасящаяся смола, что обеспечивает также экологичность оборудования — во время пожара не выделяются вредные вещества, отсутствует проблема выброса масла. Сухие трансформаторы устанавливаются в помещениях с особо жесткими требованиями пожарной безопасности и взрывобезопасности, например, вблизи технологических участков предприятий химической, атомной и металлургической промышленности.

Трансформатор ТСЗЛ

Сухие трансформаторы с литой изоляцией, поставляемые в кожухе, маркируются как ТСЗЛ, где буква «З» указывает на защищенность трансформатора.
<div>Кожух представляет собой металлический короб, защищающий трансформатор от воздействия посторонних предметов и капель воды, в зависимости от варианта исполнения. Кожух необходим в случае, когда трансформатор ТСЛ устанавливается на открытой площадке (к примеру, в производственном цехе), в помещении с повышенной влажностью.</div>
<p></p>

ТСЛ малошумные

По заказу клиентов осуществляется изготовление силовых сухих трансформаторов ТСЛ с пониженным уровнем шума.

Снижение уровня шума достигается благодаря применение современной технология нарезки металла и сборки элементов магнитопровода (технология step-lap). Данная технология также обеспечивает малые потери холостого хода.

ТСЛ морозостойкие

Морозостойкие трансформаторы ТСЛ (климатическое исполнение УХЛ3) могут эксплуатироваться при температуре окружающего воздуха от -60 до +40°С, в то время как трансформаторы ТСЛ стандартного исполнения (климатической категории У3) предназначены эксплуатации при температуре окружающего воздуха от -45 до +40°С.

Устойчивость к низким температурам обеспечивается благодаря особому составу литой изоляции и применению специальной технологии ее изготовления.

Морозостойкие силовые сухие трансформаторы «Трансформер» имеют коричневый цвет обмоток. Основные технические характеристики, габаритные и присоединительные размеры морозостойких трансформаторов ТСЛ не отличаются от аналогичных параметров для трансформаторов в стандартном исполнении.

ТСЛ с медными обмотками

По заказу клиентов силовые сухие трансформаторы ТСЛ могут изготавливаться с медными обмотками. От аналогов с алюминиевыми обмотками такие трансформаторы отличаются большим весом и увеличенными размерами.

Обмотки НН могут производиться из медного провода (до 160 кВА) или медной ленты (от 250 кВА). Обмотки пропитываются смолой, которая полимеризуется в процессе термической обработки в печи и способствует повышению стойкости к токам КЗ за счет увеличения жесткости конструкции, защищает обмотки от пыли, влаги и атмосферных воздействий.

Обмотки ВН состоят из нескольких последовательно соединенных секций. Каждую секционную обмотку изготавливают из изолированного провода (до 400 кВА) или медной ленты (от 630 кВА). Внутренняя и внешняя поверхности обмоток покрываются сеткой из стекловолокна, которая служит арматурой для эпоксидной смолы с наполнителями.

Преобразовательные трансформаторы ТСПЧ

ТСЛ сейсмостойкие

В линейке силовых сухих трансформаторов ТС(З)Л «Трансформер» имеется серия сейсмостойких трансформаторов мощностью 40-2500 кВА, предназначенных для эксплуатации в регионах с повышенной сейсмической активностью (до 9 баллов по шкале MSK-64). Сейсмостойкость трансформаторов подтверждена испытаниями, по результатам которых на продукцию выдан аттестат сейсмостойкости.

ТСЛ разделительные

Разделительные трансформаторы серии ТСЛ изготавливаются с широким выбором схем и групп соединения обмоток. Класс напряжения трансформаторов: 6 кВ, 10 кВ. Возможно изготовление трансформаторов с различными характеристиками, в том числе морозостойких, малошумных, с пониженными потерями и др.

Опросный лист на ТСЛ

Сертификат ТСЗЛ

Тип трансформатора	Мощность трансформатора, кВА	Номинальное высшее напряжение, кВ	Номинальное низшее напряжение, кВ	Схема и группа соединения	Uk, %	Ixx, %	Потери x. x., Вт	Потери к.з., кВт*	Масса, кг
ТСЛ 1000	1000	10	0,4	Д/Ун-11 У/Ун-0	6	0,8	2000	8900	2500
ТСЛ 1600	1600	10	0,4	Д/Ун-11 У/Ун-0	6	0,6	3300	11500	3800
ТСЛ 25	25	10	0,4	Д/Ун-11 У/Ун-0	4	4	195	450	280
ТСЛ 40	40	10	0,4	Д/Ун-11 У/Ун-0	4	3	230	780	350
ТСЛ 63	63	10	0,4	Д/Ун-11 У/Ун-0	4	3	300	1350	450
ТСЛ 100	100	4	3	Д/Ун-11 У/Ун-0	6	1,5	420	2100	550
ТСЛ 160	160	10	0,4	Д/Ун-11 У/Ун-0	6	1,5	600	2700	770
ТСЛ 250	250	10	0,4	Д/Ун-11 У/Ун-0	6	1	750	3700	930
ТСЛ 400	400	10	0,4	Д/Ун-11 У/Ун-0	6	1	1150	5900	1300
ТСЛ 630	630	10	0,4	Д/Ун-11 У/Ун-0	6	0,8	1300	7100	1750
ТСЛ 1250	1250	10	0,4	Д/Ун-11 У/Ун-0	6	0,8	2600	11400	2850
ТСЛ 2000	2000	10	0,4	Д/Ун-11 У/Ун-0	6	0,6	3300	15000	4050
ТСЛ 2500	2500	10	0,4	Д/Ун-11 У/Ун-0	6	0,6	4100	19500	4900
ТСЛ 3200	3200	10	0,4	Д/Ун-11 У/Ун-0	4	4	195	450	280

Сухие силовые трансформаторы (ТСЛ) предназначены для встроенных подстанций с жесткими требованиями к пожарной безопасности, которые характерны для производственных, офисных и жилых зданий. В качестве диэлектрического материала у сухих трансформаторов ТСЛ применяют огнестойкую смолу со свойством самоугасания. Это обеспечивает отсутствие проблем с выбросом трансформаторного масла и выделением вредных веществ во время пожара.

Конструктивные особенности трансформаторов ТСЛ

Сухие трансформаторы ТСЛ состоят из следующих основных конструктивных элементов:

1. Магнитопровода.




2. Защитного кожуха (по заказу).




3. Активной части.




4. Отводов (шин высокого и низкого напряжения).

Магнитопровод трансформатора ТСЛ представляет собой изделие из высококачественной шихтованной электротехнической стали. Каждая пластина изолирована при помощи специального диэлектрического лака, который обеспечивает надежную работу устройства с высоким коэффициентом магнитной индукции.

Для заказа доступен трансформатор ТСЛ с защитным кожухом и степенью защиты IP20. Доступ к трансформатору в этом случае осуществляют через съемные панели, которые расположены на лицевой и тыльной стороне. По требованию заказчика сухие трансформаторы с литой изоляцией в защитном кожухе могут изготовляться в следующих исполнениях:

• Вывод высокого и низкого напряжения шинами через верхний отсек защитного кожуха силового трансформатора.




• Шинный вывод с узких торцов трансформатора.




• Подключение силовых кабелей через отверстия в дне защитного кожуха.

В качестве активной части у трансформаторов с сухой изоляцией выступает алюминиевая или медная обмотка. Для медной обмотки характерны увеличенные габариты магнитопровода и повышенный вес всей конструкции электроустановки. Цена на сухой трансформатор с медной обмоткой значительно выше, чем аналогов с алюминиевой активной частью. Это связано с высокой стоимостью меди и необходимостью выполнения дополнительных технологических операций.

Для сохранения длительного срока службы и исключения перегрева изоляции, сухие литые трансформаторы комплектуют датчиками нагрева и электронным блоком защиты. Это позволяет своевременно предупредить обслуживающий персонал о необходимости снизить нагрузку, включить вентиляцию или вывести силовые сухие трансформаторы из работы.

Главные преимущества использования сухих трансформаторов

Сухие трансформаторы с литой изоляцией обладают большим количеством преимуществ по сравнению с традиционным маслонаполненным оборудованием:

1. Сухие литые трансформаторы отличаются компактными размерами, которые в несколько раз меньше, чем у маслонаполненных силовых трансформаторов.




2. В процессе эксплуатации потребуется минимальное количество затрат на техническое обслуживание.




3. Высокий уровень стойкости к воздействию негативных факторов окружающей среды.




4. Для сухих литых трансформаторов характерно отсутствие выбросов масла и выделения вредных веществ во время пожара.




5. Цена на сухой трансформатор конкурентоспособна на рынке маслонаполненного оборудования с аналогичными параметрами.
