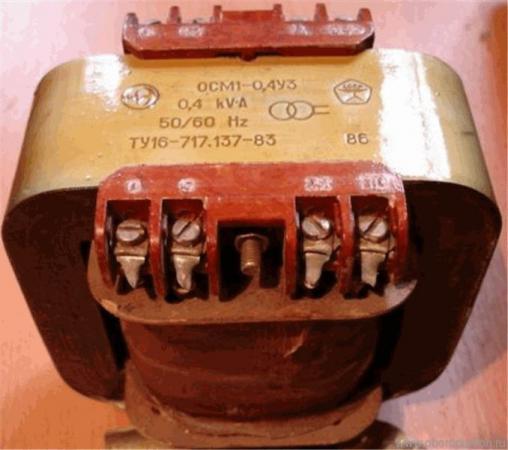

Трансформатор на 25 квт: Трансформатор ОСМ1-0,25 кВт — Подробный каталог на сайте http://ooonppatlas.ru

Опубликовано: 07.01.2023 в 03:12

Автор:

Категории: Электроинструмент

Содержание

Трансформатор ТМГ 25

производство трансформаторов, подстанций, электрооборудования

Трансформатор ТМГ 25

Трансформатор ТМГ 25

Трансформатор ТМГ 25 – устройство, используемое в электрических сетях с напряжением 6 / 10 кВ или открытых электрических установках. Устанавливается исключительно в условиях умеренного или холодного климата: два разных исполнения – «У1» и «УХЛ1». Производятся по ГОСТ 15150-69.


Трансформаторы ТМГ 25 – это важный элемент для уменьшения высокого напряжения электрической сети подстанций, которое впоследствии поступает потребителям.


Несколько условий эксплуатации:


  • Не взрывоопасные и не химически активные среды.
  • Отсутствие вибрации, тряски или механических ударов в процессе эксплуатации.
  • Некритичное количество пыли, которое могло бы уменьшить технические характеристики устройства.
  • Трансформатор ТМГ 25 можно эксплуатировать при температуре от – 45 °C (или от – 60 °C для «УЛХ1») до + 40 °C. При этом на температуре + 15 °C влажность не должна быть выше 75 %.

Отправить заявку
Задать вопрос

Технические характеристики трансформатора ТМГ 25

Трансформатор ТМГ 25 состоит из следующих конструктивных элементов:


  • Бак с радиатором.
  • Крышка на баке.
  • Активная часть.

Бак трансформатора ТМГ 25 обязательно оснащается пробкой, при помощи которой можно взять пробу масла. Здесь есть и пластина, использующаяся для заземления всего трансформатора. На наружной поверхности ёмкости нанесён слой атмосферостойкой порошковой краски (тон краски подбирается в зависимости от предпочтений покупателя). Уплотнительные кольца и другие подобные элементы изготовлены из маслостойкого каучука.


Стенки бака имеют толщину 2,5-4,0 мм, величина которой варьируется в зависимости от номинальной мощности устройства. Помимо этого в баке есть: верхняя рама, радиаторы, дно со швеллерами и петли, при помощи которых устройство можно поднимать.


Крышка трансформатора ТМГ 25 оснащена вводами высшего и низшего напряжений, переключателем привода, теми же петлями, предохранительным клапаном. На более мощных устройствах (от 1000 кВА) используются дополнительные элементы – мановакууметр и термосигнализатор.


В активной части установлен магнитный провод, а также обмотки и отводы высшего и низшего напряжений. Обязательно размещается переключатель ответвлений, монтируемый на обмотку высшего напряжения. Для производства магнитопровода используется специальная холоднокатаная сталь.




Тип трансформатора Мощность трансформатора,
кВА
Номинальное высшее
напряжение, кВ
Номинальное низшее
напряжение, кВ
Схема и группа
соединения
Потери
x.x., Вт
Потери
к.з., кВт*
Uk,
%
Ixx, %
ТМГ 25 25 6, 10 400 У/Ун-0 115 720 5 3,5







Номинальная мощность трансформатора ТМГ, кВА

25

Масса полная, кг.

240

Длина, мм.

400

Ширина, мм.

800

Высота полная, мм.

920

Преимущества трансформаторов ТМГ 25


  • Для производства обмотки высшего и низшего напряжений используется алюминиевая или медная фольга.
  • Трансформаторы собираются по европейской технологии Step-Lap – полностью автоматизированный процесс.
  • Качественная изоляция проверенных производителей.
  • Масло заливается в вакууме.
  • Передовые материалы, защищающие устройство от коррозии.
  • Выдерживает работу в тяжёлых условиях, при сильных нагрузках. Запуск на полную мощность даже в холодном состоянии.
  • Все трансформаторы ТМГ 25 и других моделей устойчивы к токам КЗ.
  • Низкое энергопотребление.

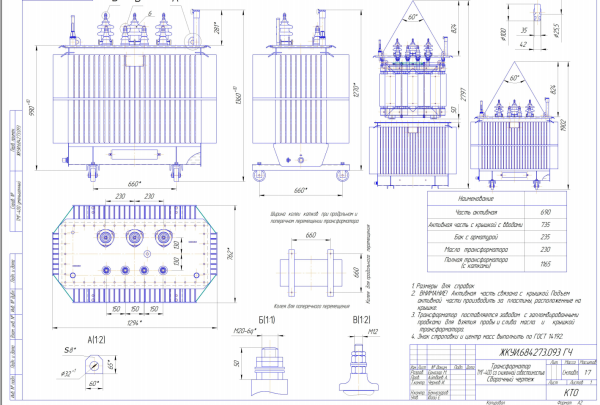

Схема трансформатора ТМГ 25

К началу раздела


  • CITIUS, ALTIUS, FORTIUS: Эволюция силового масляного трансформатора

  • Лицензии на конструирование и изготовление оборудования для атомной энергетики. Истинные ценности и преимущества для компании ООО «Трансформер».

  • Стратегия цифровой трансформации электросетей и технологии цифровых двойников силовых трансформаторов

Все новости

© 2022 Все права защищены.
Политика конфиденциальности
Информация, размещенная на сайте не является офертой.

Трансформатор ТМ 25 кВА

Трансформатор масляный силовой понижающий трехфазный двухобмоточный ТМ

Силовые масляные трансформаторы с номинальной мощностью 25 кВА, трехфазные понижающие общего назначения напряжением до 35 кВ,  используют  в народном хозяйстве для наружной и внутренней установки.

Технические характеристики трансформатора:

Силовой двухобмоточный масляный понижающий трансформатор ТМ-25 производится с напряжением:

— вторичной обмотки с низким напряжением- 0,4 кВ для ТМ трансформаторов с мощностью в пределах  до 4000 кВА

— вторичной обмотки с низким напряжением — 6,3кВ и 10,5кВ для трансформаторов ТМ с мощностью в пределах от 1000 до 6300 кВ-А

— первичной обмотки с высоким напряжением до 35 кВ (включительно)

По договоренности возможны любые варианты напряжений.

Группа и схема соединений — Y/Yн- 0.Д/Yн-11;

Возможно производство трансформатора с различным уровнем потери короткого замыкания и холостого хода.

Регулируется напряжение без возбуждения. Для такого рода трансформаторы содержат высоковольтные переключатели ПБВ, которые, в свою очередь соединяются с обмоткой с высоким напряжением. Если отключить от сети трансформатор, они позволят отрегулировать напряжение ступенями с диапазоном±2х2,5% со стороны высокого напряжения (ВН) и низкого напряжения(НН).

Согласно ГОСТ 11677-85, предельное отклонение технических параметров трансформатора составляют:

-Полная масса +10%.

-Потери холостого хода ТМ +15%

-Потеря замыкания на основном ответвлении +10%

-Напряжение замыкания ±10%



Условия эксплуатации трансформатора:

Температура окружающего воздуха:

-для умеренной окружающей среды — от -45°С до +40°С (исполнение «У»)

-для холодной окружающей среды  —   от -60°С до +40°С (исполнение «ХЛ»)

Высота над уровнем моря не юолее 1000 м.

Влажность воздуха (относительная) — до 80% при температуре +25°С.

Трансформатор двухобмоточный масляный не рассчитаны для функционирования:

— в агрессивной и взрывоопасной среде, которая содержит высокие концентрации пыли

— при тряске и вибрации

— при включении со стороны ВН до десяти раз в сутки

Конструкция трансформаторов:

У трансформатора гофрированные баки, они имеют прямоугольную форму  для трансформаторов  мощность 6300 и 4000 кВА . Трансформаторы мощностью от 10кВА  до 2500 кВА  радиаторные баки. Чтобы поднять трансформатор и бак в собранном виде используют крюки, которые расположенные под верхней рамой бака. Также имеется пробка (кран) на крышке бака, которая используется для заправки маслом, в нижней части бака имеется пробка (крышка) для сливания масла и пробка(кран), для возможности взятия пробы ,болт для заземления.

Основная (активная) часть ТМ трансформатора состоит из магнитного провода, который изготовлен  из электротехнической холоднокатанной стали и обмоток.

Обмотки у масляных двухобмоточных трансформаторов медные или алюминиевые.

Немаловажную роль играет маслорасширительный бачок, который обеспечивает постоянное наличие масла при различных  колебаниях температуры окружающей среды для всех режимов работы масляного трансформатора.

В свою очередь воздухоосушитель защищает масло от неблагоприятного действия воздуха снаружи. Он заполнен сорбентом, поглощающим влагу, поступающую в  трансформатор.

Маслоуказатель служит для четкого контроля за уровнем трансформаторного масла.

Катки служат для поперечного и продольного перемещения трансформаторов, устанавливаются в масляных трансформаторах с номинальной мощностью от 160кВА и выше.

Мощность, кВА

Потери холостого хода, Вт/ короткого замыкания, Вт У/УН-0

Потери короткого замыкания, Вт Д/УН-11

Напряжение короткого замыкания, %

Масса масла, кг/ Масса, кг

25

110/600

650

4,5

85/260

Трансформатор тм-25/10/04 Производство тм-25/6/04. Лучшая цена в интернете от производителя

Автор Якубенко Диана

Компания «Альянс-энергосервис» — находка для ценителей настоящего качества и знатоков цен!

Мы предлагаем сертифицированную украинскую технику по минимальным в Украине ценам от лучших производителей в Украины Хмельницкий завод трансформаторов Укрэлектроаппарат, завод Трансформатор сервис, Запорожский завод трансформаторов Элиз и ЗТР. Мы предоставляем информационную поддержку, быструю доставку. Мы всегда идем вам навстречу, с нами вас ждет индивидуальное обслуживание на лучших условиях!



Из всего разнообразия техники, предлагаемой компанией «Альянс-энергосервис», сегодня предлагаем вам остановить внимание на трансформаторе  тм-25/10/04 и на трансформаторе тм-25/6/04.



Распределительный (понижающий) масляной трехфазный силовой трансформатор тм-25 (напряжение – 6 кВ/10 кВ, мощность – 25кВа) предназначен для преобразования и распределения, а также передачи электрической энергии в сети, применим как для внутренней, так и наружной установке .



Трансформатор тм-25/10/04 и трансформатор тм-25/6/04. соответствует требованиям и стандартам ГОСТ 11677-85, ГОСТ 27050-86, ГОСТ 11920, ГОСТ 11677 и техническим условиям и спецификациям ТУ УЗ 1.1-31617591-001-2005, ТУ 659 РК 00010033-17-95.



Охлаждение масел осуществляется естественным путем. Напряжение регулируется без возбуждения в диапазоне до 5%.Переключиться на другой диапазон можно в ручном режиме, ступенями по 2,5% при полном отключении агрегата.

Маслорасширитель и встроенный воздухоосушитель, заполненный сорбентом, компенсируют температурные изменения объемов масел, предотвращают попадание в агрегат влаги и загрязнений.

Посредством гильзы для установления жидкостного термометра предусмотрено измерение на крышке трансформатора верхних слоев масел.



Трансформатор 25 кВА, получите лучшую цену сейчас

Трансформатор 25 кВА представляет собой определенный размер трансформатора и выражается в кВА, что означает киловольт-ампер. Хотя при эксплуатации они выражаются в Ваттах.

Как правило, для нагрузки мощностью 1 кВт (1000 Вт) требуется трансформатор мощностью 1 кВА (1000 вольт-ампер), а распределительный трансформатор мощностью 25 кВА можно подключить к шести или семи домам. Кроме того, технически мощность 1000 кВА эквивалентна номинальной мощности трансформатора 1 МВА.

DAELIM — производитель электротехнической продукции, выпускающий различные типы трансформаторов. Обладая таким опытом в области производства электроэнергии, они гарантируют, что клиенты будут довольны своими покупками.

Трансформатор, устанавливаемый на плите

Мы можем предоставить вам однофазный и трехфазный трансформатор, устанавливаемый на плите

Получить актуальное предложение

Трансформатор сухого типа

Тип: литая смола;
Номинальная мощность: до 25 МВА;
Номинальное напряжение: до 36 кВ;

Получить последнюю цитату

Полюсный трансформатор

Тип Тип CSP
Частота: 50/60 Гц;
Номинальная мощность: 5~167 ква

Узнать последнее предложение

Масляный трансформатор

Частота: 50/60 Гц
Номинальное напряжение: 10кв, 20кв, 30кв
Номинальная мощность: 400~2500ква

Получить последнюю цитату

Содержание

Типы трансформаторов мощностью 25 кВА

Типы трансформаторов мощностью 25 кВА могут иметь номинальную мощность 25 кВА и более. Здесь вы также узнаете об их общем использовании.

Однофазные трансформаторы

Однофазные трансформаторы обычно используются в жилых и коммерческих целях, таких как компьютеры. Этот тип трансформатора использует однофазный переменный ток (AC). Эти типы могут иметь номинальную мощность трансформатора 25 кВА:

  • Инкапсулированные – обычно используются в промышленных, коммерческих и осветительных целях, на которых объекты могут устанавливать их друг на друга и превращать в функционирующие трехфазные трансформаторы. Этот тип однофазного трансформатора может иметь низкую мощность от 50 ВА до 25 кВА
  • Вентилируемые – также используются в промышленных, коммерческих и осветительных целях, мощность которых может варьироваться от 25 до 100 кВА
  • Полностью закрытые невентилируемые – чаще используются в помещениях с большим могут иметь мощность от 25 до 500 кВА.

Трехфазные трансформаторы

Трехфазные трансформаторы чаще используются с более высокими характеристиками, например, в производстве и распределении электроэнергии. Он имеет три силовые линии, расположенные под углом 120 градусов к двум другим.

Они аналогичны однофазным трансформаторам с теми же общими областями применения. Но закрытые и полностью закрытые невентилируемые типы, скорее всего, будут иметь трансформатор на 25 кВА.

  • Герметичный – может иметь мощность от 3 до 75 кВА
  • Вентилируемый – может иметь мощность до 1000 кВА
  • Полностью закрытый, невентилируемый – может иметь мощность от 25 до 500 кВА

2 25 кВА 3-фазный распределительный трансформатор сухого типа

Требования к номинальной мощности в кВА зависят от конструкции трансформатора, более известной как конструкция по требованию.

Как правило, силовой трансформатор может работать с более высокими характеристиками и рассчитан на 100% максимальную эффективность. Эти трансформаторы также имеют минимальные колебания нагрузки, в основном используемые на передающих подстанциях, соединяющих две или более линии электропередачи.

По сравнению с этими силовыми трансформаторами, распределительные трансформаторы работают и требуют меньшей мощности трансформатора в кВА. Распределительный трансформатор имеет максимальный КПД от 50% до 70%.

В результате данный тип трансформатора снижает напряжения в ЛЭП. Таким образом, распределительные трансформаторы можно классифицировать в соответствии с их:

  • Местом установки – если это опора, площадка или подземное хранилище
  • Тип изоляции – если она погружена в жидкость, масло или сухая
  • количество фаз – если оно однофазное или трехфазное
  • Класс напряжения – относится к уровню изоляции устройства для определения максимального напряжения, которое может непрерывно прикладываться между проводящими частями и потенциалом земли
  • Базовый уровень импульсной изоляции (BIL) – относится к импульсному уровню линий и оборудования, который может быть достаточно высоким, чтобы разрядники могли защитить от скачков напряжения. Эти разрядники сбрасывают перенапряжения до того, как изоляция будет повреждена.

Сухие типы трансформаторов являются «сухими» в их естественной вентиляции к их системе, имеющей катушки, сделанные из медных или алюминиевых обмоток. Это контрастирует с трансформаторами масляного типа, которые могут использовать масло или силикон для охлаждения катушек и электрического сердечника. Сухие типы также часто используются для приложений малого или среднего напряжения.

Получить последнюю версию Ultimate Сухой трансформатор для Guide прямо сейчас

  • Номинальная мощность: 25 кВА
  • Количество фаз: 3 фазы
  • Коэффициент напряжения: 11 кВ/433 В
  • Материал обмотки: медь
  • Использование: В качестве распределительного трансформатора он изменяет напряжение с высокого на низкое.

Узнайте больше о Полном руководстве по 3-фазному трансформатору

Трансформаторы других типов

Ниже приведены другие типы трансформаторов, классифицированные по месту их установки и типу подстанции.

Трансформатор под напряжением 25 кВ, установленный на прокладке

Когда вы говорите, что это передняя часть под напряжением, это относится к открытому концу кабеля и клеммам, и они обычно применяются к трансформаторам с масляным погружением, смонтированным на прокладке. Трансформатор, монтируемый на подушке, относится к месту его установки в запираемом стальном шкафу, установленном на бетонной подушке (установленной на земле).

Трансформатор подстанции

Трансформатор подстанции распределяет и передает электроэнергию. Эти трансформаторы подстанции преобразуют высокое напряжение в низкое и наоборот. Ниже приведены некоторые типы трансформаторов силовой подстанции:

  1. Повышающая подстанция – внутри ее подстанции выходное напряжение выше входного.
  1. Понижающая подстанция – ее подстанция имеет более высокое входное напряжение, чем выходное.
  1. Распределительная подстанция – передает электроэнергию напрямую своим промышленным и бытовым потребителям, где ее распределительный фидер передает мощность от распределительной подстанции конечным потребителям.
  1. Подземная распределительная подстанция – ее главный трансформатор и основной электрический компонент установлены под землей, обеспечивая подачу высокого напряжения непосредственно в центр города. Это удобно для планирования и не мешает работе в самом городе, и они незаметны. 9 Неисправность трансформатора, установленного на подушке Существует система питания для майнинга биткойнов с трехфазным распределительным трансформатором мощностью до 3000 кВА.

    Трансформаторы, монтируемые на подставке для питания вашей криптофермы, идеально подходят для питания майнинга. Если вы думаете о покупке, вы должны сначала обратить внимание на следующее:

    • Входное напряжение — первичное напряжение
    • Выходное напряжение — вторичное напряжение и может быть напрямую подключено к источнику питания майнера
    • Общая потребляемая мощность — выражается в кВА или МВА, что относится к общей мощности, потребляемой трансформатором для крипто-майнинг

    Попробуйте бесплатно Трансформатор 2500 кВА Используется для майнинга биткойнов (Пошаговое руководство)

    Как рассчитывается рейтинг кВА?

    Получение номинальной мощности трансформатора в кВА аналогично получению номинальной мощности в МВА. Но трансформатор больше выражается в кВА. Например, трансформатор мощностью 25 кВА имеет номинальную мощность 25 кВА, что соответствует номинальной мощности трансформатора 0,025 МВА.

    Для однофазного трансформатора это выражается в P = V x I, где:

    • V = первичное или вторичное напряжение
    • I = первичный или вторичный ток
    • P = мощность трансформатора в ВА (Вольт-Ампер) )

    Для трехфазного трансформатора оно выражается в P = √3 x V x I, где:



    • В = первичное или вторичное напряжение
    • I = первичный или вторичный ток
    • ⚈ 90463 90453 90 3 = 1,732

    • P = Мощность трансформатора в ВА (Вольт-Ампер)

    Сколько кВА требуется для дома?

    Дом должен иметь мощность не менее 3-5 кВА для питания приборов, освещения и прочего. Предположим, что генератор с такой мощностью также может обеспечить работу дома в случае отключения электроэнергии.

    Почему биткойн использует так много энергии?

    Биткойн потребляет так много энергии, потому что она нужна ему для проверки транзакций, а компьютерам нужны более сложные вычисления. Если вы запускаете криптоферму, вы будете потреблять большое количество энергии и вам понадобятся трансформаторы для включения и распределения энергии.

    Кроме того, Биткойн может обрабатывать только 4 транзакции в секунду (TPS), по сравнению с Visa, которая может обрабатывать 1700 TPS.

    Узнайте больше о Лучшем Crypto Mining Farm  Руководство — источник питания для майнинга биткойнов

    Заключение мощности на ЛЭП, которые могут питать 6-7 домов.

    Хотя для ферм по добыче биткойнов мощности в 25 кВА будет недостаточно для выполнения сложных вычислений для проверки транзакций. Обычно для этого требуется большая мощность, например, 1000 кВА.

    Трансформаторы DAELIM — идеальное решение для ваших потребностей в электроэнергии. Они обеспечивают распределительные подстанции, модели с монтажом на подставке и фермы для майнинга криптовалют, которые являются надежным производителем уже более 15 лет.

    Загрузить ресурс

    О Daelim

    Последние сообщения

    солнечная тепловая электростанция

    Девять вопросов и ответов о солнечной тепловой электростанции Daelim является ведущим китайским брендом

    трансформатор 66кВ

    Анализ неисправности трансформатора 66 кВ Для случая деформации вторичной обмотки трансформатора 66 кВ мы разработали

    проходной трансформатор

    Втулка распределительного трансформатора Диагностика деградации изоляции корпуса В этой статье автор представляет 500 кВ

    О Bin Dong

    Здравствуйте, я Бин, генеральный директор Daelim, ведущего производителя трансформаторов. Если у вас возникли проблемы при поиске оборудования, вам нужно сообщить нам об этом.

    Нажмите здесь

    Acme T2535183S :: Трансформатор, 25 кВА, 1P, 240×480 В, 120/240, сухого типа :: PLATT ELECTRIC SUPPLY

    Сделано в США

    Акме

    Артикул №:
    0001374

    Номер по каталогу:
    T2535183S

    СКП:
    047503734209

    $ 2 229,44 шт.

    По всей компании:

    6
    в наличии

    Документы и руководства

    Листы —

    Страница каталога —

    Страница каталога — Acme

    25 кВА, 1 фаза, 240 x 480 первичных вольт — 120/240 вторичных вольт, NEMA 3R, экранированный трансформатор , Инкапсулированный, 60 Гц. ВxШxГ: 18,44″ x 16,13″ x 13,34″. ***Возможна обратная подача и для использования с 3-фазным источником путем подключения первичной обмотки к любым двум проводам 3-фазной системы***

    Подробнее о продукте см. ниже

    Обзор

    25 кВА, 1 фаза, 240 x 480 первичных вольт — 120/240 вольт вторичных, NEMA 3R, экранированный изолирующий трансформатор, герметизированный, 60 Гц. ВxШxГ: 18,44″ x 16,13″ x 13,34″. ***Возможна обратная подача и для использования с 3-фазным источником путем подключения первичной обмотки к любым двум проводам 3-фазной системы***

    Acme Electric предлагает полный спектр Распределительные трансформаторы сухого типа оптимизированы для обеспечения длительного срока службы в приложениях общего назначения.

Всего комментариев: 0

Оставить комментарий

Ваш email не будет опубликован.

Вы можете использовать следующие HTML тэги: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>
