Что такое станины: СТАНИНА | это… Что такое СТАНИНА?

Опубликовано: 07.10.2021 в 12:45

Автор:

Категории: Лазерные станки

Содержание

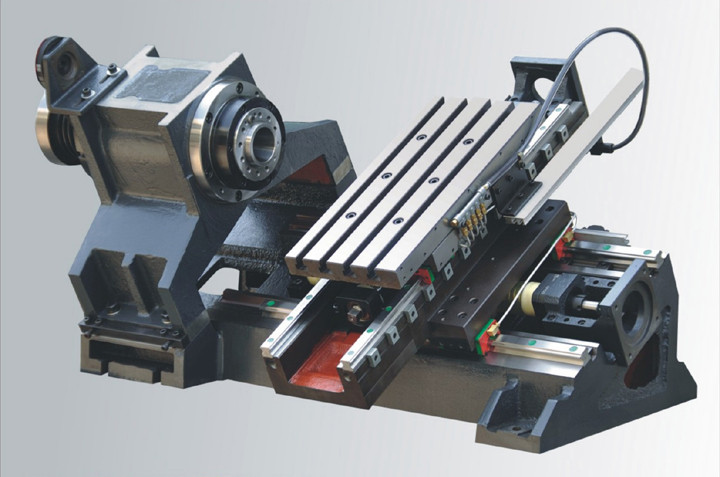

Станина токарного станка | ПроТехнологии



Станина токарного станка служит для закрепления практически всех механизмов и узлов, которые используются на данном оборудовании. Зачастую ее отливают из чугуна, чтобы получить массивную и прочную конструкцию, способную прослужить длительный срок.


Основным требованием, предъявляемым к станинам, является обеспечение правильного взаимного положения узлов и частей, смонтированных на ней, при всех предусмотренных режимах работы станка в нормальных эксплуатационных условиях. Базовыми поверхностями станины являются ее направляющие, на которые устанавливаются детали и узлы станка, а также поверхность для установки передней бабки. Остальные детали могут быть жестко закреплены на станине или иметь возможность перемещения по направляющим.


Направляющие предназначены для продольного и поперечного перемещения подвижных узлов станка и бывают 2 типов: направляющие скольжения и качения. Направляющие скольжения, как правило, изготавливаются как одно целое со станиной и имеют непосредственный контакт между сопрягаемыми поверхностями. Они могут переносить высокую нагрузку, но вместе с этим имеют высокое сопротивление, что проявляется в пониженной скорости перемещения.

Второй тип — направляющие качения. Имеют в своей конструкции шарики либо ролики, по средствам которых осуществляется передача нагрузки. Они имеют низкий коэффициент трения, равномерность и плавность движения, высокую скорость перемещения. Но уступают направляющим скольжения по демпфирующим свойствам и несущей способности.


Поверхность для установки передней бабки также является важным элементом станины, так как она обеспечивает точность установки шпиндельной бабки относительно направляющих, что напрямую влияет на точность геометрических размеров получаемых деталей.


В основании станины имеются места для установки нивелировочных болтов. С их помощью обеспечивается равномерное распределение веса станка на фундаменте, что сказывается на постоянстве геометрической точности.


Для обеспечения корректности работы всех узлов станка необходимо сохранение неизменности формы станины, что возможно при выполнении следующих условий:

  • Станина должна обладать жесткостью, при которой ее деформации под действием усилий в процессе работы станка не выходили бы за пределы, соответствующие допускам на точность обрабатываемых на станке деталей.

  • Материал станины должен быть термически обработан, при этом исключаются внутренние напряжения, вызывающие изменение ее формы. После предварительной механической обработки станины подвергают старению, в процессе которого происходит снятие внутренних напряжений.

  • Станина должна быть виброустойчива. В противном случае будут иметь место ухудшение класса чистоты обрабатываемой поверхности и снижение стойкости режущего инструмента.

Станина — MirMarine


Станина служит для связи блока цилиндров с фундаментной рамой в единую жесткую конструкцию и образования закрытой полости — картера для КШМ.


В крейцкопфном дизеле станина состоит из отдельных А-образных стоек, установленных в плоскостях рамовых подшипников и закрытых снаружи стальными щитами (см. рис. 3.1е, рис. 3.5а) или представляет собой коробчатую конструкцию (см. рис. З.1 ж, рис. 3.56). В тронковом дизеле чаще всего применяют станину (рис. 3.5в, 3.5г), изготовленную заодно с блоком цилиндров (блок-станину).


Условия работы станины: нагружена сжимающими усилиями от затяга анкерных связей, а также силами и моментами от давления поршней на стенки цилиндров или ползунов на параллели, а при отсутствии анкерных связей — дополнительно растягивающими усилиями от давления газов.


Материалом для изготовления станин служат сталь и чугун. Сварные станины МОД (Малооборотные) обычно выполняют из стали, коробчатые отливают из чугуна. Станины СОД (Среднеоборотные) отливают из чугуна или из стали. Сварная конструкция станины снижает массу дизеля и упрощает ремонт возможных повреждений (трещин). Недостатки такой конструкции: сварные швы подвержены коррозии; сварные швы, расположенные перпендикулярно к действующим усилиям, плохо работают на разрыв, поэтому для их разгрузки устанавливают длинные анкерные связи.


По конструкции различают составные и цельные станины. Составные станины из А-образных стоек 1 (рис. 3.5а) проще в изготовлении, но имеют малую продольную жесткость. Для увеличения жесткости применяют стойки коробчатого или двутаврового сечения с ребрами жесткости.


Положение стоек на фундаментной раме фиксируют контрольными штифтами и призонными болтами. В верхней части стойки скрепляют диафрагмой, отделяющей картер от подпоршневого пространства. Отверстия в диафрагмах для прохода штоков поршней уплотняют специальными сальниками. К стойкам прикрепляют параллели 2, воспринимающие давления от ползунов крейцкопфа.


Параллель — это стальная или чугунная плита, усиленная с обратной стороны ребрами жесткости.


Для осмотра картера и деталей механизма движения в станине имеются люки, закрытые дверцами или съемными щитами.


Цельные (рис. З.1 ж), а также составные по длине и по высоте (секции 3 и 4 на рис. 3.56) или только по длине коробчатые станины имеют высокую жесткость и меньшее число болтовых соединений, что обеспечивает хорошую герметичность картера и упрощает монтаж дизеля.


В тронковых дизелях для увеличения жесткости станины (и остова в целом) станину 11 (рис. 3.5г) обычно изготавливают заодно с блоком цилиндров 9 и применяют рациональные силовые схемы, обеспечивающие равномерное распределение нагрузок и минимальные деформации всех элементов станины. Так, в конструкции на рис. 3.5в болты 5 передают станине горизонтальную составляющую силы, действующей на подшипник 6.


Во время работы дизеля воздух в картере насыщается парами масла и образуется взрывоопасная смесь. При перегреве какой-либо детали или прорыве газов из цилиндра в картер (в тронковых дизелях) концентрация масляных паров резко возрастает и возникает опасность взрыва.


Для предотвращения повышения давления в картере выше атмосферного и удаления паров масла с целью снижения их концентрации предусматривают вентиляцию картера. Вентиляционную трубу, на которой установлены маслоотделитель и пламегасительная сетка, обычно выводят на верхнюю палубу или в машинное отделение.


Для предотвращения разрушения дизеля в случае взрыва масляных паров на крышках люков станины устанавливают предохранительные клапаны 12 (рис. 3.5г). Суммарное проходное сечение клапанов должно обеспечивать быстрое падение давления в картере. Во избежание поступления в картер свежего воздуха и вторичного взрыва клапаны должны автоматически закрываться. Чаще применяют предохранительные клапаны пружинного типа.


У современных дизелей за концентрацией масляных паров осуществляется постоянный автоматический контроль с помощью специальных приборов — детекторов масляных паров («Гравинер» и др. ).


Анкерные связи предназначены для разгрузки деталей остова от разрывающих усилий, вызываемых давлением газов на поршень и крышку цилиндра, и связывания их в единую жесткую систему.


В анкерной конструкции детали остова постоянно испытывают напряжения сжатия. Замена напряжений разрыва напряжениями сжатия особенно выгодна в чугунных деталях, так как чугун значительно лучше работает на сжатие (предел прочности на сжатие составляет 8-9 МПа, на разрыв 1,8-2,6 МПа). Это дает возможность выполнить детали остова относительно тонкостенными и снизить массу дизеля. Если детали остова изготавливают стальными сварными, то связи устанавливают для разгрузки сварных швов. Благодаря упругой деформации связей динамические нагрузки, возникающие во время работы дизеля, поглощаются ими, и остов испытывает только статические нагрузки.


Конструкция связей должна отвечать следующим основным требованиям: высокая податливость (упругость) и достаточная прочность.


Материалом для изготовления анкерных связей служат качественная углеродистая сталь или легированные стали. Для устранения концентрации напряжений и контроля качества материала связи шлифуют по всей поверхности.


По конструкции различают связи длинные и короткие, цельные и составные. Длинные связи 3 (см. рис. 3.1а) стягивают фундаментную раму 4, станину 2 и блок цилиндров 1; короткие связи соединяют только блок цилиндров и ресивер наддувочного воздуха. В некоторых мощных СОД короткие связи стягивают только блок цилиндров. Применение составных связей упрощает их монтаж. Для предотвращения резонансных колебаний анкерных связей часто устанавливают распорные винты 5 (рис. 3.6б).


Затяжку связей (рис. З.б в) производят равномерно и в определенной последовательности (показана цифрами). От равномерности затяжки связей зависит положение оси коленчатого вала и цилиндровых втулок в блоке дизеля. В современных дизелях анкерные связи затягивают специальными гидравлическими домкратами (рис. З.бг). На резьбу связи выше гайки 7 навертывают поршень 6 домкрата. Под действием давления (40-50 МПа) на поршень масляного гидравлического пресса связь удлиняется, между гайкой 7 и промежуточным кольцом 8 появляется зазор, на размер которого подвертывают гайку.


Практические рекомендации.


В процессе эксплуатации двигателей необходимо систематически проверять затяжку связей. При ослаблении затяжки гаек связей рубашка цилиндров приобретают небольшие смещения вверх (при каждом такте сжатие-сгорание) и вниз на остальных ходах. Небольшие смещения, невидимые для глаза, можно зафиксировать с помощью линейного индикатора или уперев большой палец руки в верхнюю плоскость рубашки, а ноготь — в гайку связи. При обнаружении «дыхания» рубашки связи необходимо подтянуть в соответствии с рекомендациями фирмы. После подтяжки обязательно проверить раскепы коленчатого вала.


Литература


Судовые двигатели внутреннего сгорания — Возницкий И. В. Пунда А.С. [2010]
