Сварочный аппарат ВД: устройство и конструкция

1 ноября 2020

Содержание

• Конструкция сварочного выпрямителя ВД
• Принцип работы сварочных выпрямителей ВД
• Области применения
• Модели сварочных выпрямителей серии ВД
• Подготовка выпрямителя к эксплуатации
• Требования безопасности

Сварочный выпрямитель ВД – аппарат, используемый для трансформации переменного тока в постоянный, который создает оптимальные условия для ведения сварочного процесса. Сварка постоянным током обеспечивает: отсутствие или сведение к минимуму разбрызгивания металла, стабильную дугу, ровный и аккуратный шов, возможность качественно соединять элементы из легированных сталей, чугунов, цветных металлов и сплавов.

Конструкция сварочного выпрямителя ВД

Аппараты серии ВД – однопостовые, то есть предназначенные для подсоединения одного кабеля, в их состав входят:

• Силовой понижающий одно- или трехфазный трансформатор. Более эффективным считается трехфазный трансформатор, поскольку он обеспечивает точные параметры тока, облегчающие проведение сварочного процесса и повышающие его качество.
• Выпрямительный блок, состоящий из группы полупроводниковых элементов. Служит для выпрямления синусоидального переменного тока.
• Пусковое устройство. Выполняет две важные функции – включает аппарат и автоматически отключает его при выходе из строя.
• Панель управления. На ней смонтированы устройства, предназначенные для регулирования и проведения измерений параметров тока, температуры.
• Система охлаждения. Воздушный поток, создаваемый с помощью вентилятора, охлаждает аппарат, предотвращая его перегрев.

Принцип работы сварочных выпрямителей ВД

Ток от одно- или трехфазной сети поступает на первичную обмотку силового трансформаторного оборудования, далее:

• на трансформаторе переменный ток приобретает требуемые значения напряжения и силы тока;
• измененный переменный ток передается на выпрямительный блок, где трансформируется в условно постоянный с небольшими пульсациями;
• во время процесса датчики перегрева подают сигналы на включение системы охлаждения;
• при превышении входного напряжения датчик подает сигнал на выключение аппарата;
• регулятором устанавливают требуемые параметры сварочного тока.

Области применения

Сварочные выпрямители ВД используются для ведения:

• ММА – ручной дуговой сварки плавящимися покрытыми электродами;
• MIG – сварочного процесса в газовых средах;
• TIG – сварки с использованием неплавящихся электродов.

Сварочные выпрямители востребованы для резки и сварки «черных» и коррозионностойких сталей, цветных металлов и сплавов, чугунов.

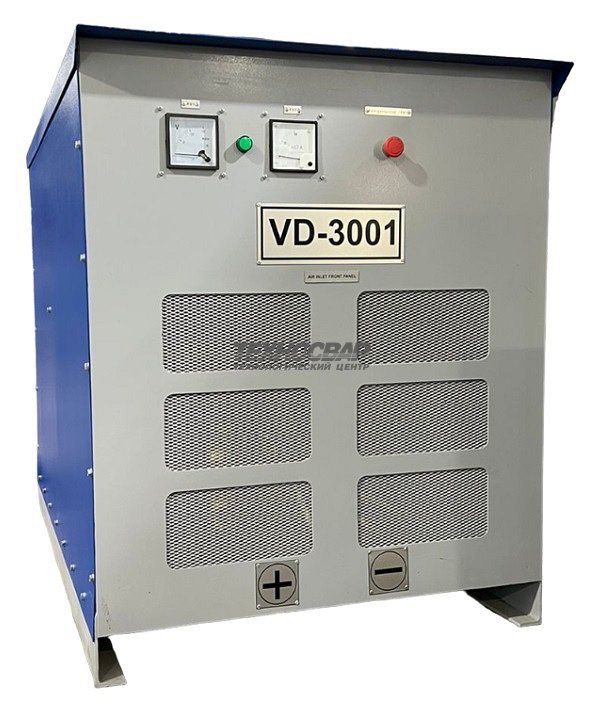

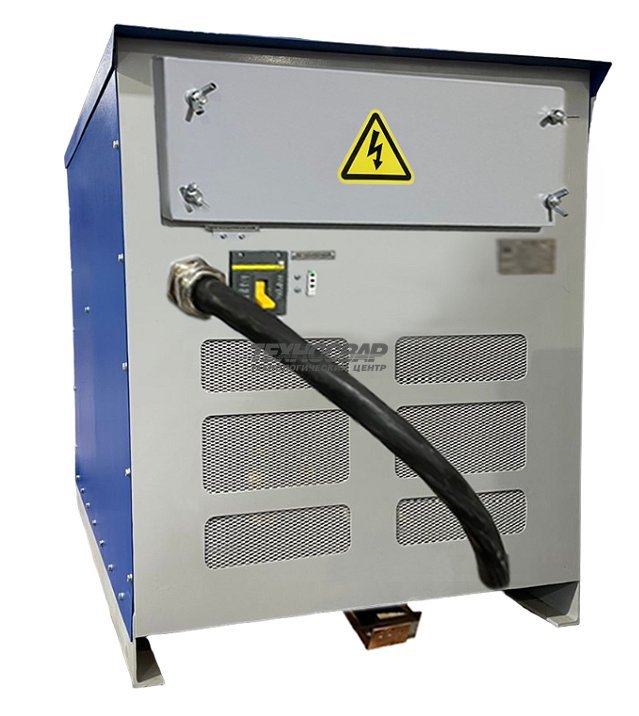

Модели сварочных выпрямителей серии ВД

Разновидности аппаратов ВД:

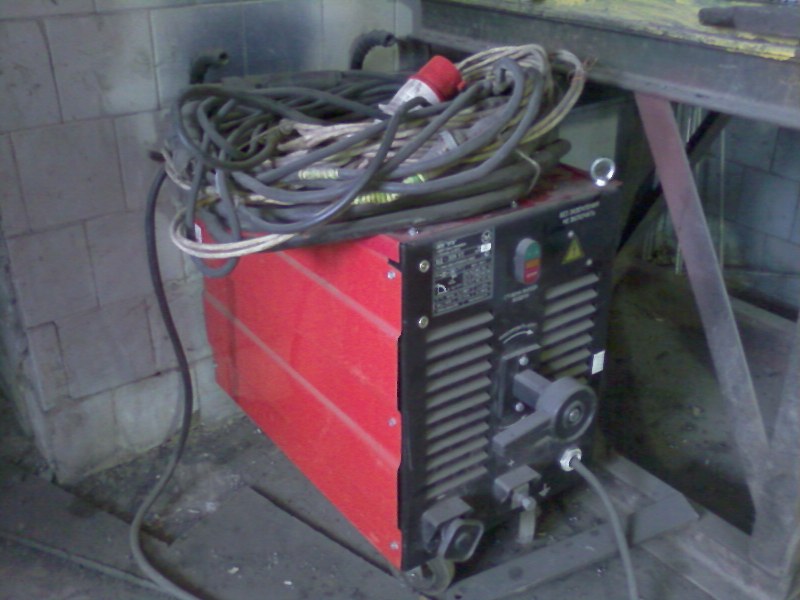

• ВД-306. Универсальное сварочное оборудование, подходящее для резки, наплавки и сварки широкого ассортимента материалов, в том числе высоколегированных сталей. Работают с электродами с различными видами покрытий. Imax – 300 А.
• ВД-309. Рассчитан на выполнение небольших объемов строительных и производственных работ. Как и ВД-306, отличается универсальностью применения.
• ВД-313. Хорошо подходит для работы с цветными металлами и сплавами. В конструкции предусмотрен электролитический конденсатор, решающий задачу фильтрования остаточных пульсаций. Обеспечивает максимально сглаженный переменный ток, а, следовательно, оптимальные характеристики выходного напряжения.
• ВД-413. В конструкции модели имеется клиновой магнитный шунт, с помощью которого можно легко и оперативно изменять режим работы.

Подготовка выпрямителя к эксплуатации

Перед использованием однопостового СВ необходимо:

• Получить техническое задание от ответственного лица и расписаться в журнале.
• Надеть спецодежду и другие СИЗ. При производстве спецодежды для сварщика используются материалы из натуральных негорючих волокон.
• Осуществить заземление разъема аппарата, к которому подсоединяется обратный провод.
• Освободить рабочее место от предметов, не имеющих отношения к процессу, проверить работоспособность осветительных приборов.
• Проверить исправность оборудования и приспособлений, заземления, плотность соединений проводов с зажимными болтами, состояние изоляционных материалов, рабочие характеристики вентиляционной системы.
• Выбрать режим процесса в соответствии с характеристиками соединяемых металлов.

Требования безопасности

При эксплуатации однопостового сварочного выпрямителя серии ВД необходимо:

• Подключать оборудование к отдельному АВ на щитке через УЗО.
• Использовать провод длиной не более 10 м, при его разрыве соединять части с применением соединительных муфт.
• Прокладывать провод на высоте 2,5 м, к оборудованию он должен подводиться по стальной заземленной трубе.
• При проведении сварочных процессов на открытом пространстве аппарат устанавливать под навесом. Не использовать при неблагоприятных погодных условиях.

К выходу из строя выпрямителя могут привести: резкое повышение напряжения в централизованной электросети, питающей оборудование, высокий уровень статического электричества, искрение, интенсивное электромагнитное излучение.

Однопостовый сварочный выпрямитель ВД 306Б

Главная / Сварочные выпрямители / Однопостовый сварочный выпрямитель ВД 306Б

Артикул: нет

• Описание
• Характеристики
• Отзывы

Выполнение строительно-монтажных работ на объектах промышленного назначения и социальной инфраструктуры неразрывно связано с применением сварки. Качество и долговечность сварных соединений зависят от технических характеристик и возможностей применяемого оборудования. Широкую популярность не только на производстве, но и в быту, получили сварочные выпрямители различных модификаций. Для небольшого объёма работ, либо на участках, где невозможно организовать работу двух сварщиков одновременно, идеально подходит сварочный однопостовый выпрямитель ВД 306Б с подключением к трёхфазной силовой цепи номиналом 380 В. Конструктивной особенностью данного аппарата является постоянный сварочный ток, позволяющий выполнять качественные и прочные соединения изделий из всех видов сталей. Применение электролитического конденсатора в качестве фильтра, позволяет снижать колебания в цепи постоянного тока, способствует устойчивому горению дуги, что в свою очередь, облегчает работу сварщика при выполнении сварных швов в любом пространственном положении.

Сварочный однопостовый выпрямитель ВД 306Б: Универсальный сварочный аппарат, предназначенный для всех видов работ: сварка и наплавка высоколегированных и антикоррозийных сталей, резка металла. Высокое качество сварных стыков, достигается применением широкого спектра электродов с любым покрытием. Предусмотрены все необходимые виды защит: от перегрева корпуса и перенапряжения в питающей сети. Компактная конструкция, придающая мобильность и манёвренность установке, а также простота и удобство в эксплуатации прекрасно характеризуют выпрямитель с точки зрения повсеместного использования.

Преимущества:

• принудительное воздушное охлаждение корпуса;

• неподвижные алюминиевые обмотки трансформатора;

• малые габариты и небольшой вес;

• доступная цена.

Гарантия на товар 2 года. Срок службы более 20 лет.

Сварочные выпрямители

Назад

индуктор — Выбор выпрямителей для сварочного аппарата

спросил
6 лет, 2 месяца назад

Изменено
5 лет назад

Просмотрено
3к раз

\$\начало группы\$

У меня есть сварочный аппарат с номинальной мощностью 230 ампер на выходе переменного тока. Выход постоянного тока составляет 140 ампер. Я был немного озадачен, почему это так, но из того, что я могу сказать, они используют отвод более низкого напряжения на выходе трансформатора. Поскольку выходной ток рассчитан на 140 ампер, они, вероятно, выбрали автомобильный выпрямитель вместо генератора, чтобы снизить производственные затраты.

Я собираюсь установить мостовой выпрямитель, чтобы использовать полную выходную мощность 230 А при сварке постоянным током. Частота переменного тока 60 Гц от сети. Так что время переключения вряд ли будет проблемой. Хотя сварочный аппарат рассчитан на 230 ампер, пиковый выходной ток может быть намного выше. Ближе к 300 ампер. Напряжение, указанное на передней панели устройства, составляет 38 В переменного тока без нагрузки.

Дополнительным конструктивным ограничением является то, что на выходе имеется катушка индуктивности, включенная последовательно с ним. Это делается для того, чтобы на заготовку подавался более плавный ток. Это может вызвать сильный скачок напряжения при остановке сварки.

Другое ограничение заключается в том, что я хочу добавить высокочастотный источник высокого напряжения параллельно сварочным проводам. Я намереваюсь использовать шунтирующий конденсатор, чтобы попытаться не допустить, чтобы выпрямители видели это, но они все равно могли видеть часть напряжения.

Как выбрать выпрямители для этого устройства? Какой запас прочности я должен выбрать в номинальном пиковом токе выпрямителя? Дешевле вообще найти интегральный блок (4 диода в упаковке) или надо покупать четыре независимых диода.

^{имитация этой цепи – схема создана с помощью CircuitLab}

• V1 – ток сети
• D1-D4 — это диоды, которые мне нужно добавить
• L1 — токоограничивающая катушка индуктивности на первичной стороне
• L2 дроссель сглаживания тока на выходе
• V2 представляет собой ВЧ высоковольтный источник питания. Это известно как «запуск дуги»

.

• R1 представляет собой сварочные провода и заготовку. Фактический импеданс равен сумме проводов, зажимов и дуги.

• дроссель
• высокочастотный
• мост-выпрямитель

\$\конечная группа\$

3

\$\начало группы\$

Вы можете установить так называемый «обратноходовой диод» или «демпфирующий диод» параллельно L2 для предотвращения всплесков обратной ЭДС. Стартер высоковольтной дуги следует подключать через трансформатор, включенный последовательно со сварочными проводами, а не параллельно. Шунтирующий конденсатор не поможет, независимо от того, где вы хотите его установить — он будет иметь бесконечный импеданс для постоянного тока, поэтому вы не сможете включить его последовательно с L2, и он создаст крошечный импеданс (и, следовательно, не будет никакого эффекта), если вы поместите его последовательно с вашим источником HF. Взгляните на эту ссылку для некоторых разъяснений. Еще одна вещь, которую вы можете сделать, чтобы облегчить запуск дуги, это поставить электролитическую крышку (обратите внимание на полярность и напряжение) на выходе выпрямителя (но она должна быть подключена до L2). 4700 мкФ будет достаточным значением емкости, но это может снизить коэффициент мощности вашего сварочного аппарата.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Выпрямитель

против инвертора

1. 03-03-2006

   #1

   Я ищу, чтобы открыть мастерскую / студию. Я ищу машину для выполнения точных сварных швов с широким спектром допусков на тонкие материалы, а также способную изготавливать в больших структурных масштабах. Работаю со сталью, бронзой, алюминием и нержавеющей сталью. Самое главное, я ищу хорошую покупку профессионального сварщика; машина, которой я смогу пользоваться всю жизнь.

   Итак, я хочу сделать значительную долгосрочную инвестицию. Я смотрю на Miller Syncrowave 250/350 и Miller Dynasty 300. Мой основной вопрос: есть ли какое-либо преимущество (кроме цены) у выпрямителя перед инвертором? Один надежнее? Стоит ли Dynasty своих денег по сравнению с Syncro? Есть ли больше контролируемых переменных в одном или другом? Меня очень интересует фактор переносимости в автолинке Dynasty. Легко ли династия перемещается из локации в локацию? Станет ли модель Dynasty устаревшей, как компьютер всего за 6 лет? Какая машина является лучшей долгосрочной инвестицией?

   Ответить с цитатой

   ---

2. 03-03-2006

   #2

   Я думаю, что вам будет лучше с инвертором. Они более регулируемы, легче, потребляют меньше энергии, требуют меньше электрической инфраструктуры, часто имеют больше возможностей, чем выпрямительные машины. Я не уверен в разнице в стоимости ремонта. Вы можете потратить немного больше на инвертор, но его гораздо проще отправить в ремонтный центр.

   Я бы не стал сравнивать сварщиков с компьютерами. Компьютер может делать многое, и этот список продолжает расти… сварщик просто сваривает (однако я видел, как заводится машина от прыжка)… так что, если у вас есть хорошее представление о том, что вы хотите сварить, вероятно, есть сварщик, который будет служить вам долгие годы… а может и всю жизнь.

   Кстати, мой папа всегда говорил, что всех зовут кузнецами… пока они не попали в беду… ты должен быть одним из хороших или тем, кого не поймали.

   Последний раз редактировалось smithboy; 03-03-2006 в 14:50.

   Смитбой…
   если он не сломался, вы не пытаетесь.

   Ответить с цитатой

   ---

3. 03-03-2006

   #3

   Smithboy

   Спасибо за ответ и содержательный совет

   Этот Смит так много передвигался, что они меня еще не поймали!

   Вы правы, что сварщики созданы для того, чтобы просто сваривать, хорошая мысль, аналогия с компьютером быстро ломается. Я действительно ценю мысли. Я думаю, что я просто ищу уверенности перед тем, как совершить большую покупку. Мне в значительной степени указали в направлении династии, и я остановился на ней.

   Ответить с цитатой

   ---

4. 03-03-2006

   #4

   Первоначально Послано smithjr

   Smithboy
   Вы правы в том, что сварщики созданы для того, чтобы просто сваривать, хорошая мысль, аналогия с компьютером быстро ломается. Я действительно ценю мысли. Я думаю, что я просто ищу уверенности перед тем, как совершить большую покупку. Мне в значительной степени указали в направлении династии, и я остановился на ней.

   Не будем так спешить с аналогией. Хотя существует определенная разница между промышленной электроникой и той, что присутствует в современных ПК, действуют одни и те же силы. А именно быстрое развитие полупроводниковых технологий и методов управления.

   Да, кривая разработки отличается, но не следует предполагать, что твердотельный продукт всегда будет ремонтопригоден. Теперь мой опыт с промышленными контроллерами двигателей немного отличается, но факт остается фактом: некоторые аппаратные средства не могут быть легко отремонтированы из-за отсутствия деталей. Это просто реальность технологии.

   Если вы приобрели такое оборудование, возможно, стоит обратиться в сервисную службу и выяснить, нет ли нехватки запчастей. Как хороший повар, производитель знает, что входит в его оборудование, и имеет отношения с поставщиками для поддержки этого оборудования. Однако эта поддержка не вечна.

   Все это в стороне, если вы получаете хорошую сделку на полупроводниковый сварочный аппарат (инвертор), считайте себя счастливчиком. Возможно, он прослужит не так долго, как так называемый выпрямительный блок, но ни один из известных мне на данный момент не достиг точки невозможности ремонта.

   Спасибо
   Дэйв

   Ответить с цитатой

   ---

5. 03-03-2006

   #5

   Вот еще один момент, который следует учитывать. У меня есть инверторный сварочный аппарат (Powcon 400SM с фидером Miller S-64), которому 13-14 лет. Он использует тиристоры вместо IGBT, и я могу легко найти запасные части. Он также сваривает круги вокруг современных сварочных аппаратов на базе трансформаторов. Когда он был новым, он не принадлежал к тому же классу или ценовому диапазону, что и MM210, но я потратил на него и фидер на пару сотен меньше. У него более приятная дуга, почти вдвое большая мощность, и он работает от одной или трех фаз. Я довольно много путешествую, делая вещи здесь и там для друзей. Одна из приятных вещей в этом заключается в том, что я могу загрузить блок питания, фидер и цилиндр 125CF C25 в багажник моей Honda Accord. Это избавляет меня от необходимости сжигать бензин, чтобы вести свой грузовик.

   — Хит

   Ответить с цитатой

   ---

6. 03-04-2006

   #6

   Волшебник,
   Вы как бы подтверждаете мою мысль об инверторах. Компьютеры устаревают почти в ту же минуту, как вы их покупаете. Программное обеспечение — это то, что вы действительно используете… машина — это только то, на чем она работает. Изменения в этой области были и продолжают быть быстрыми … настолько быстрыми, что у Windows есть график, когда они планируют прекратить поддержку различных версий ОС (на самом деле это не ново).

   Miller, lincoln и многие другие производители сварочных аппаратов поддерживают машины, которым уже несколько десятков лет. У меня также есть сварщики powcon, которым, наверное, 15-20 лет. Теперь с поддержкой немного сложнее, потому что компания была съедена, но сварочный аппарат работает нормально, и я смог найти большинство необходимых мне деталей в магазине электроники, таком как mouser.com.

   Я не могу спорить с тем фактом, что машины на основе трансформатора/выпрямителя, вероятно, имеют гораздо более длительный срок службы, при прочих равных условиях, но теперь они также имеют довольно сложное компьютерное оборудование, которое сталкивается с теми же проблемами, что и инверторные устройства. Пока инверторная линия продолжает превосходить трансформаторную линию по характеристикам дуги, гибкости, размеру и весу, я не вижу проблем с обслуживанием этих инверторных блоков в большей или меньшей степени, чем для трансформаторных блоков (от той же компании). . Фактически, по мере того, как инверторы продолжают увеличивать свою долю на рынке, проблемы с доступностью запчастей могут быть связаны с машинами с трансформаторами/выпрямителями.

   По аналогии с компьютером вы можете думать о больших трансформаторных блоках как о мэйнфреймах/большом железе, а об инверторах как о легких и адаптируемых ПК.

   Теперь имейте в виду, что это всего лишь мой взгляд на вещи и не основанный ни на чем, кроме чистой догадки/BS, которую я придумал… Кроме того, я должен сказать, что у меня также есть dialarc 250, и он мне нравится.

   Смитбой…
   если он не сломался, вы не пытаетесь.

   Ответить с цитатой

   ---

7. 03-04-2006

   #7

   У меня есть по одному каждого, вроде.
   У меня есть синхронизатор, который я купил новым примерно в 88 году. Однажды на нем вышла из строя печатная плата, ремонт стоил более 500 долларов. В другой раз вырвал главный выключатель — 75 баксов. Так что старики не пуленепробиваемые.

   то в этом углу у меня стоит 304xmt — это не совсем династия, так как это машина cc/cv, только DC — но она очень тесно связана с династией. Я предпочитаю его во многих отношениях, как и в случае с функцией CC / CV, вы можете выполнять сварку MIG, TIG или сварку стержнем с помощью встроенной подъемной дуги, которая намного лучше, чем TIG с нуля. Он не работает с алюминием, но для этого у меня есть синхронизатор.

   Во всяком случае, инвертор дает более качественные сварные швы в любом режиме, чем старые машины. Лучше TIG, лучше сварка стержнем, потрясающая сварка MIG. Я купил свой в качестве арендной платы со строительной площадки — должно было быть побито, верно? Затем я использовал его в течение примерно 4 лет. Никогда не проблема.
   Нравится небольшой размер, нравится универсальность, требуется меньший прерыватель (для синхронизатора требуется прерыватель на 100 ампер).
