Чем отличаются биты ph и pz: 3 отличия бит Pz от Ph

3 отличия бит Pz от Ph

Разница крестообразного профиля отверток и бит для них, появилась еще в 60-х годах прошлого века. Но к большому удивлению, знают об этом далеко не все.

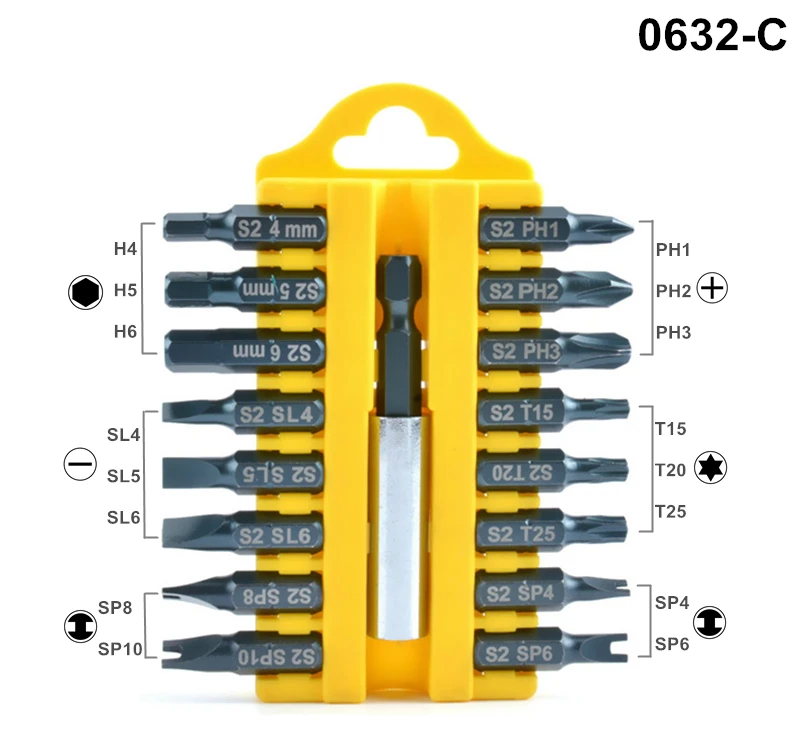

Многие до сих пор считают, что жало отвертки может быть только двух видов:

• шлицевой — Ps

В народе именуемой как «минус» — плоской.

Само понятие шлиц (schlitz) переводится с немецкого как паз или прорезь.

• крестообразной

Причем как считают некоторые, отличаются они между собой только размерами (ширина и толщина жала), либо диаметром.

На самом деле значительную роль играет еще и форма крестообразного профиля.

Причем и сам «крест» появился гораздо позже шлица. В связи с массовым внедрением шуруповертов, использовать прямой шлиц с данными девайсами стало не совсем удобно.

Поэтому постепенно и перешли на крестообразную форму. Она лучше центрируется и работать с ней гораздо проще.

Профиль отвертки Ph

Привычный нам крестообразный шлиц был изобретен в далеких 30-х годах. Через несколько лет патент на данное изобретение выкупил предприимчивый Генри Филлипс.

В его то честь и назвали данный профиль — Ph = Phillips. Только не путайте компанию Philips из Нидерландов (с одной L), с компанией Phillips Screw Company, основанной в США.

Первую мы хорошо знаем по телевизорам, кассетам, качественным приборам освещения и т.п. А вот вторая и дала нам разнообразие в резьбовых крепежных изделиях.

На первый взгляд Ph — это простой крест, зауженный к основанию и ничего более. Казалось бы чего здесь изобретать и патентовать?

Но это вовсе не так. Профиль Ph выполнен строго под определенным углом в 55 градусов и с наклоном боковой поверхности каждой грани.

Благодаря этому, если вы начнете затягивать шурупы или винты со сверхусилием, рискуя их перетянуть, бита или жало просто выскочат из головки самореза или винта, не испортив сам крепеж.

Сделали это как понимаете не случайно. Таким способом был достигнут определенный момент затяжки при использовании инструмента на потоковых сборках автопрома и самолетостроения в США.

В последствии, с изобретением динамометрических трещеток, отверток и шуруповертов, а также с возросшими требованиями к точности соблюдения момента затяжки, это стало работать во вред.

С практической точки зрения это означает, что не нужно уродовать биту Ph, если она начала выскакивать из крепежа. Получается, что предел закручивающей способности винта достигнут и более крутить не нужно.

Профиль Pz — главные отличия

В 1966 году та же самая компания Филлипс, модернизировало свое раннее изобретение и миру представили шлиц позидрайв — Pz (Pozidriv).

Его отличительной особенностью является:

1Дополнительная грань расположенная в четвертях шлица.

Бита получается как бы 8-ми шлицевая. Четыре основных грани, четыре дополнительных.

При этом головки саморезов и шурупов получили аналогичные насечки. Все это позволило еще лучше центровать жало.

2Кромки рабочей поверхности в Pz в отличие от Ph, выполнены параллельно друг другу, а не под углом на сужение.

У Ph эта конусность сделана специально для того, чтобы в конце операции закручивания, бита выскакивала из головки. Так называемый эффект самовыталкивания.

Когда же придумали Pz, от этого отказались, переложив обязанности ограничения усилия на сам шуруповерт или динамометрический инструмент.

3У бит и отверток Ph немного другой угол заточки — 50 градусов.

Благодаря все этим модификациям, шлиц стал садиться значительно глубже в посадочное отверстие крепежа. Что привело к усилению затяжки саморезов и шурупов.

Простыми словами можно сказать, что Pz — это усиленный крестообразный шлиц.

Особенности, размеры и где применяется

Применяется Pz в основном при сборке мебели и в строительстве.

В машинном производстве или металлообработке он не так распространен. Объясняется это тем, что из-за большей глубины, крепеж для позидрайва должен иметь и чуть-чуть большие головки. Иначе уменьшается их прочность и они отламываются.

Ну а больший размер, это всегда больший вес, что зачастую неприемлемо в некоторых ответственных производствах.

При этом оба шлица имеют 5 основных размеров, жестко привязанных к диаметру крепежа.

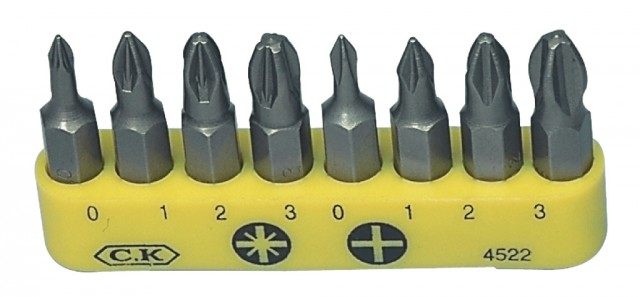

Наиболее часто встречаемые номера — это 1, 2 и 3. Как Ph, так и Pz.

Самый ходовой из них — это Pz2. Не зря в наборах бит, данный размер обычно вкладывают по 2 штуки. Он больше всего применяется и как следствие, чаще всего изнашивается.

Заходя в строительный магазин, знающий покупатель сразу говорит продавцам консультантам: «Мне, пожалуйста, набор бит позидрайв два.»

Дилетанты и не профессионалы обычно их называют «двойной плюсик»! Будьте грамотны в таких казалось бы мелких, но важных вопросах.

Однако правильное название еще не залог успеха. Имея одни и те же наименования, биты разных производителей могут отличаться.

Самые качественные марки это Wiha (Виха), Wera (Вера), Milwaukee(Милуоки).

Если с Ph профилем все еще более-менее ровно и накосячить получается не у всех, то с профилем Pz случается настоящая беда. Китайские производители бит просто не соблюдают размеры и стандарты.

Вот и выходит, что одни биты толще, другие тоньше. То же самое касается и крепежа. Недобитые насечки в головке шурупа или самореза, дело совершенно обыденное. Как правило, это наблюдается у самых мелких размеров до 20мм под биты Pz1, Pz2 и Ph2.

В таком крепеже кончик биты уже упирается в насечку, а края биты еще нет. В итоге шуруп начинает болтаться как метроном. Поэтому при оптовой закупке в магазине, желательно сразу же примерять биту с головкой крепежа.

Как выбрать хорошую биту и саморез

Как отличить правильную биту и крепеж под нее?

Очень просто. Достаточно вставить шуруп в тот самый профиль на весу. И если они подходят друг для друга, то шуруп или саморез будут держать как влитые, не пытаясь никуда выпасть.

Отвертка электрика для автоматов

Что касается электриков, то для грамотных специалистов, давно работающих в этой области, не является секретом наличие у шинок, кросс модулей, автоматов, реле и другого оборудования, специальных винтовых зажимов Pz +/- или Ph +/-

Причем именно для электриков производители начали выпускать и специальные отвертки с профилем Pz/fl или Pz/s — для автоматов.

А также Ph/fl или Ph/s — для шинок, пускателей, реле и т.д.

Обозначение у данного шлица (Fl или S) разные, потому что до недавнего времени, он не был стандартизирован. Вот его и называли кому как удобнее. Хотя суть и форма была одна и та же.

В настоящее время он стандартизирован только во Франции и США как Pz/sl и Ph/sl.

Для розеток и выключателей света, в 90% случаев нужен первый номер, а для модульных автоматов требуется уже №2.

Винтовые зажимы таких аппаратов имеют не только привычный крест с насечками характерными для Pz, но еще и широкую прорезь под плоскую отвертку.

С одной стороны их такими делают, чтобы даже те, у кого нет соответствующего инструмента, могли все закрутить обычной плоской отверткой. Либо когда рабочий шлиц уже «убит», можно было хотя бы открутить винт в последний раз, после чего вытащить провод и заменить автомат.

Но с другой стороны, если их крутить простой крестовой Pz или обычной шлицевой, то бита все равно будет проскальзывать в последний момент, не затягивая контакт с требуемым усилием.

А универсальная комбинированная отвертка Pz/Fl или Pz/Sl — самое оно! Правда с выбором производителей будьте внимательны. В сети очень много отрицательных отзывов на такие профиля.

В них в первую очередь откалывается уголок плоского шлица. Особенно в первом номере.

Использование отверток и бит с неправильно выбранным крепежом, приводит к износу как самой отвертки, так и головки винта или самореза.

При этом хуже всего получается, когда отверткой Pz пытаются закрутить Ph профиль. Соприкосновение граней в этом случае самое минимальное.

Вы гарантировано с первых оборотов, как только начнется существенная нагрузка, разобьете не только крепеж, но и испортите грани самой биты.

Как открутить сорванный шуруп или саморез — 3 способа

А что делать, если шлицы уже слизаны и испорчены, а выкрутить шуруп или саморез все равно нужно? Обычные биты и отвертки здесь уже будут бессильны.

Выкручивать такие проблемные элементы крепежа советуют при помощи специального экстрактора. Он вгрызается своими скошенными гранями в то место, где когда-то были шлицы.

Но такие специфичные вещи обычно имеют только профессионалы. И если у вас таких экстракторов нет, то можете воспользоваться давно проверенными народными способами.

При этом методы выкручивания при помощи кусочка кожи или резинки не всегда помогают.

Так же как и нагревание головки утюгом или паяльником.

Все здесь будет зависеть от плотности материала. Но есть способы, которые действительно работают.

Первый из них — берете старую шлицевую отвертку и прорубаете с ее помощью паз в шляпке.

Зубило в этом деле лучше не использовать, так как у него не тот угол заточки. При достаточной глубине паза, крепеж легко выкручивается прямой шлицевой битой.

Такой способ хорошо подходит для шурупов, но не помогает с саморезами. Сталь в них более твердая.

Что же делать в этом случае? Обрабатываете головку самореза паяльной кислотой.

Далее капаете в разбитое отверстие немного твердого припоя и прогреваете это дело.

Затем тут же втыкаете туда биту и даете время припою остыть.

После этого все выкручивается на ура.

Еще один способ — прорезание паза маленьким отрезным диском от дремеля.

Далее следует привычное выкручивание обычной шлицевой битой.

Чтобы не сталкиваться с подобными проблемами, под определенный крепеж всегда подбирайте правильную биту, с правильным номером. Ознакомившись с вышеизложенной информацией, постарайтесь отныне не портить свой инструмент, и всегда работайте правильно и качественно.

//youtu.be/AZKPFJqt3x0

Чем отличается бита PZ от PH – отвертка электрика

Самым распространённым способом крепления является использование винтов и шурупов с крестообразным шлицем. Для закручивания этих крепежей необходимы соответствующая отвёртка или биты для шуруповёрта. Эти биты есть двух видов — PZ (позидрив) и PH (филлипс). На первый взгляд они ничем не отличаются друг от друга и в этом вопросе не всегда разбираются даже продавцы в специализированных магазинах.

Использование инструмента, не соответствующего типу прорези в головке шурупа приводит к износу инструмента. Есть так же опасность «сорвать» болт. Чтобы избежать этих проблем, необходимо знать, чем отличается бита PZ от PH.

Чем отличаются отвертки с битой PH и PZ

Большинство мастеров знают, что шурупы отличаются по величине головки и для каждого размера необходима отдельная отвёртка, но не все понимают отличие биты PH от PZ и поэтому не могут выбрать необходимый инструмент.

Есть два типа профиля наконечников крестовых отвёрток и бит для шуруповёрта. Самое главное, чем отличается бита PZ от PH — это профилем граней наконечника отвёртки:

• Phillips (сокращенно PH). Это первый вид такого инструмента. В головке винта имеются два паза, перпендикулярных друг другу. Из-за особенностей конструкции площадь контакта отвёртки и шурупа небольшая, что повышает опасность повреждения прорези и инструмента.
• Pozidriv (сокращенно PZ). Бита «позидрив» имеет дополнительные насечки на гранях и изменённый угол заточки жала. Профиль «Pozidriv» является усовершенствованным профилем «Philips» и требует меньших усилий для удержания отвёртки в головке самореза.

В какой-то степени эти инструменты являются взаимозаменяемыми и битой PZ можно открутить шуруп PH и наоборот, но у такого подхода к выбору отвёртки есть один недостаток. Бита несоответствующего типа входит в шлиц болта неплотно, что повышает опасность повреждения крепежей и инструмента. Уменьшаются так же производительность труда и усилие закручивания.

Поэтому важно, чтобы профиль наконечника отвёртки соответствовал профилю шлица шурупа. Отличить их можно по внешнему виду:

1. PH — на головке винта есть только две прорези, расположенные перпендикулярно. На битах имеются буквы РН.
2. PZ — кроме основных шлицев на головке шурупа имеются дополнительные насечки. На бите имеются буквы PZ, дополнительные насечки и другой угол заточки наконечника.

Маркировка на отвёртках наносится на стержне и (или) рукоятке. Например, надпись PZ1x80mm указывает на следующие параметры:

• PZ — профиль наконечника «позидрив»;
• 1 — размер наконечника первый;
• 80 mm — длина стержня 80мм.

Для использования в домашних условиях обычно достаточно иметь биты PZ и PH «1» и «2» размера, всего 4 штуки. При изготовлении мебели к ним можно добавить шестигранную биту НЕХ 4мм.

Главные отличия шлица PZ

Профиль РН был единственным крестообразным профилем, пока в1966 году компания Phillips не усовершенствовала его, создав шлицы и наконечники Pz (Pozidriv).

Он имеет ряд отличий от профиля РН:

• В углах, образованных пересечением прорезей шлица, имеются ещё 4 небольших прорези, соответствующие аналогичным граням биты. Это необходимо для лучшей центровки отвёртки в головке шурупа.
• В РН отдельные грани не одинаковой толщины по длине и становятся тоньше к концу биты. Это сделано для того, что бы при слишком большом усилии затягивания наконечник «выскакивал» из шлицов и не обрывал головку самореза. В битах PZ грани параллельны по всей длине, что делает фиксацию отвёртки в шурупе более надёжной, а усилие закручивания должно ограничиваться регулятору крутящего момента патроном шуруповёрта.
• Биты РН имеют угол заточки 55°, в отличие от немного более острых PZ, заточенных под углом 50°.

Фактически, главное, чем отличается бита PZ от PH — это усилие зажима. Головка шурупа PZ имеет бОльшие размеры и позволяет затягивать соответствующей битой с бОльшим усилием, что является достоинством при изготовлении мебели. Поэтому этот профиль используется, в основном, в мебельном производстве.

При сборке металлоконструкциях чаще применяются винты РН, с меньшим размером головок и усилием затягивания. Для увеличения площади прижатия дополнительно используются шайбы, а при необходимости увеличить усилие прижатия винты и отвёртки заменяются болтами и ключами.

Отвертка со шлицом PZ/S и PZ/FL для автоматов

Практикующие электромонтёры знают, что подключение проводов к электроприборам малой и средней мощности производится при помощи винтов Pz +/- или Ph +/-. Эти элементы имеют двойной шлиц — крестовый и плоский.

В связи с появлением этих винтов производители инструмента начали выпуск отверток электрика, имеющих наконечники Pz/fl или Pz/s для автоматических выключателей и Ph/fl или Ph/s для пускателей, клеммников и другой аппаратуры.

Размер биты зависит от аппаратуры:

• подключение проводов к розеткам и выключателям производится при помощи первого номера;
• клеммы модульных автоматов и некоторых типов пускателей зажимаются вторым номером.

Винты в этих устройствах допускается зажимать не только крестовой, но и плоской отвёрткой. Это позволяет открутить крепление даже при сорванном шлице. Но максимальное усилие зажима подключаемых проводов достигается при использовании комбинированной отвертки Pz/Fl или Pz/Sl.

Такие отвёртки необходимо выбирать только известных производителей. У инструмента плохого качества может отколоться край наконечника, который входит в плоскую прорезь шлица и если плоский наконечник можно заточить заново, то крестовую отвёртку придётся выбросить.

При закручивании винтов и шурупов инструментом с неправильным профилем приводит к ускоренному износу наконечника. Причём, если использование отвёртки PH с болтами PZ является условно-допустимым, то попытки открутить винт PH битой PZ гарантированно приведёт к негативному результату.

Это связано с тем, что дополнительные грани не дадут наконечнику войти в шлиц полностью и зацепление будет происходить только концом инструмента.

Похожие материалы на сайте:

• Какие бывают типы отверток
• Перевод ампер в ватты — таблица
• Как померить напряжение мультиметром

Pozidriv vs Phillips: в чем разница?

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

• БЕСПЛАТНАЯ доставка по Великобритании при заказе на сумму более 50 фунтов стерлингов
• Доступно более 35 000 продуктов
• Создан более 10 лет

Вы когда-нибудь пытались использовать крестообразную отвертку для винта с крестообразным шлицем и обнаруживали, что, к вашему разочарованию, отвертка проскальзывает?

Причина может заключаться в том, что существует два разных типа винтов с крестообразным шлицем, которые выглядят одинаково, но на самом деле различны. Два типа — Pozidriv и Phillips.

Так какая между ними разница?

Разница между головками винтов Phillips и Pozidriv

На этом изображении показана небольшая разница между головками винтов Phillips и Pozidriv.

Головки винтов Phillips сконструированы таким образом, что отвертка Phillips будет выскальзывать (выскальзывать) при приложении слишком большого крутящего момента (мощности). Причина в том, что это предотвращает риск скручивания головки винта электроинструментом. Это может быть полезно, потому что, если головка сломается, винт будет очень трудно сдвинуть.

Винты Pozidriv, с другой стороны, специально разработаны таким образом, чтобы головка отвертки не выпадала.

Отвертки Phillips подходят к винтам Pozidriv и могут их поворачивать. Однако они склонны к проскальзыванию и могут повредить винт.

Отвертки Pozidriv , с другой стороны, не подходят для головок Phillips. Если вы попытаетесь, вы, вероятно, потерпите неудачу и, вероятно, повредите свой винт.

Как мгновенно отличить головку винта Phillips от Pozidriv

Самый простой способ узнать, является ли винт Phillips или Pozidriv, заключается в том, что все винты Pozidriv имеют линии, выгравированные на головке винта между четырьмя плечами креста. Это наглядное пособие означает, что вы можете мгновенно распознать, является ли винт Pozidriv или нет. Вы также можете увидеть разницу между отверткой Phillips и Pozidriv, так как последняя имеет выступы.

Заключение

Во избежание соскальзывания и повреждения винтов следует использовать только отвертку с головкой Phillips для винтов с головкой Phillips и только отвертку Pozidriv для винтов Pozidriv.

Просмотрите наш огромный ассортимент шурупов для всех ваших строительных нужд и нужд DIY в Shop4Fasteners.

Свяжитесь с нами

Звоните: 0114 263 4422

sales@shop4fasteners. co.uk

Сбор заказов возможен только по предварительной договоренности.

Shop4Fasteners
Unit 3 Farfield Industrial Estate
96 Hoyland Road
Sheffield
S3 8AB
UK

Номер плательщика НДС:
GB 772 7816 92

Блог

Наши условия

Отдел обслуживания клиентов

• Понедельник: 09:00-17:30
• Вторник: 09:00-17:30
• Среда: 09:00-17:30
• Четверг: 09:00-17:30
• Пятница: 09:00-17:30
• Суббота: выходной
• Воскресенье: выходной

Цены

Обратите внимание: Все цены указаны без учета НДС. НДС, который добавляется при оформлении заказа

О нас

В Shop4Fasteners мы полностью посвящены вашему полному удовлетворению. Если у вас есть какие-либо предложения или комментарии, пожалуйста, свяжитесь с нами, используя наши контактные данные.

Если вы ищете что-то, чего нет на нашем веб-сайте, позвоните нам или отправьте электронное письмо, и мы сделаем все возможное, чтобы выяснить, сможем ли мы поставить вам этот продукт.

Способы оплаты

Варианты поставки

Защищенный сайт

Винты с крестообразным шлицем Phillips и Pozidriv – объяснение простым языком – PB Swiss Tools

31.05.2011
|

Советы и хитрости

В первой половине двадцатого века винты со шлицем становились все более проблематичными. Индустриализация привела к появлению все большего количества отверток с механическим приводом. Выравнивание отвертки по прорези в винте занимало слишком много времени, а боковое соскальзывание винта приводило к повреждению заготовок.

Чтобы устранить эти недостатки, Дж. П. Томпсон в 1933 г. запатентовал винт с крестообразным шлицем. Он продал патент компании Phillips Screw Company. Он улучшил профиль и представил винт на рынке в 1936/37 году.

Боковые поверхности винтов с крестообразным шлицем сужаются к кончику. Коническая форма облегчает введение наконечника отвертки в механические отвертки. Кроме того, при затягивании создается осевая сила, которая выталкивает отвертку из винта. Первоначально этот эффект намеренно использовался для разграничения крутящего момента. Но со временем это оказалось недостатком винтов Phillips.

Символ винта Phillips и наконечник отвертки с коническими боковыми сторонами

Компании Phillips Screw Company и American Screw Company запатентовали винт с крестообразным шлицем и параллельными боковыми сторонами, который предотвращает усилие выталкивания при затягивании или ослаблении. Название Pozidriv является аббревиатурой или аббревиатурой от «positive drive».

Символ винта Pozidriv и наконечник отвертки с параллельными сторонами

В соответствии со стандартом ISO два типа крестовых отверток обозначаются как PH для винтов Phillips и PZ для винтов Pozidriv.

Каковы различия в их применении?

Преимущество Pozidriv — Недостаток Phillips

При приложении высоких крутящих моментов коническая форма Phillips создает силу выталкивания, которая выталкивает отвертку из винта. Параллельная форма Pozidriv предотвращает эту силу.

Преимущество Phillips – Недостаток Pozidriv

Отвертки Phillips можно использовать для винтов Pozidriv, но они имеют некоторый люфт. С другой стороны, отвертки Pozidriv нельзя использовать для винтов Phillips.

Изображение слева: Крестообразная отвертка в винте Phillips
Коническая форма приводит к усилию выталкивания

Изображение справа: Крестообразная отвертка в винте Pozidriv
Коническая отвертка показывает люфт в параллельном винте.

Изображение слева: Отвертка Pozidriv в винте Pozidriv
Параллельная форма предотвращает выталкивание.

Изображение справа: Отвертка Pozidriv в винте Phillips
Параллельный наконечник не может войти в конический винт.
