Радиусы гиба арматуры таблица: таблица минимальных значений, диаметр оправки для гнутья

Опубликовано: 28.05.2023 в 02:01

Автор:

Категории: Популярное

Содержание

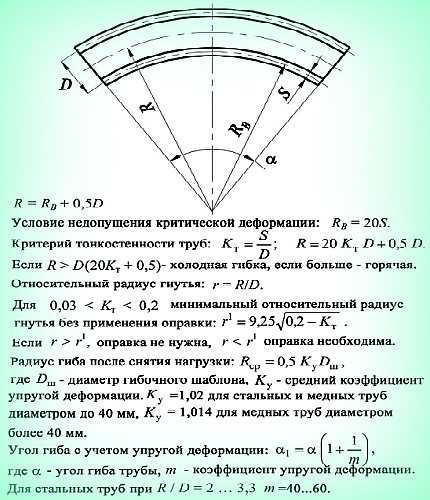

Минимальный радиус загиба арматуры

Стальная арматура предназначена для укрепления конструкций, ее рифленая поверхность обеспечивает надежную сцепку с бетоном, а физические характеристики прочность, долговечность, устойчивость к катаклизмам и изменениям температур.  В процессе строительства требуется сгибать арматуру, которая в свою очередь имеет минимальный радиус загиба арматуры.

И вот на этом этапе нужно знать о некоторых нюансах. Неправильно гнутый стальной пруток теряет не только форму, но и свои характеристики. Он станет слабым звеном в конструкции, причиной разрушения, в бетоне могут образоваться трещины. Поэтому так важно знать информацию о минимальном радиусе изгиба стальной арматуры.

На данный параметры влияет класс арматуры, характеризуемый сырьем из которого она изготовлена, маркой стали, и способом производства, горячекатаный или холоднокатаный. Все это прямо влияет на изменения характеристик изделия при его изгибе, и для каждого класса стального прутка есть свое допустимое значение.

Для изгиба используют специализированные механические станки и ручные, сделанные своими руками, устройства. Если на механическом станке можно согнуть прут любого диаметра, то ручной обработке поддаются только с сечением до 12 мм.

Регламентируется процесс нормативными правилами для «Бетонные и железобетонные конструкции без предварительного напряжения арматуры» СП 52-101-2003, где указывается, какого размера необходимо использовать оправку.

Гладкая арматура — допустимые значения радиуса изгиба

Чтобы согнуть гладкую арматуру марки А21, А 240, необходимо использовать оправку соответствующую диаметру прутка.

  1. Если Ø меньше 20 мм, то оправка подбирается в 2,5 раза больше, что значит ее Ø будет равен произведению Øпрутка на 2,5.
  2. Если же пруток в сечении от 20 мм, то оправка в 4 раза больше.

В данной таблице показаны значения минимального радиуса изгиба для гладкого прутка

Ø арматуры, ммØ оправки, ммРадиус изгиба, мм
82010
102512,5
123015
143517,5
164020
184522,5
208040
228844
2510050
2811256
3212864

Рифленая арматура — минимальный радиус загиба арматуры

К периодическому рифленому профилю относятся марки А500С, А500, А400 и т. д., размер оправки также рассчитывается в зависимости от сечения прутка, если оно меньше чем 20мм то при расчете берется коэффициент 2,5. Чтобы получить параметры оправки, нужно сечение арматуры умножить на 2,5.

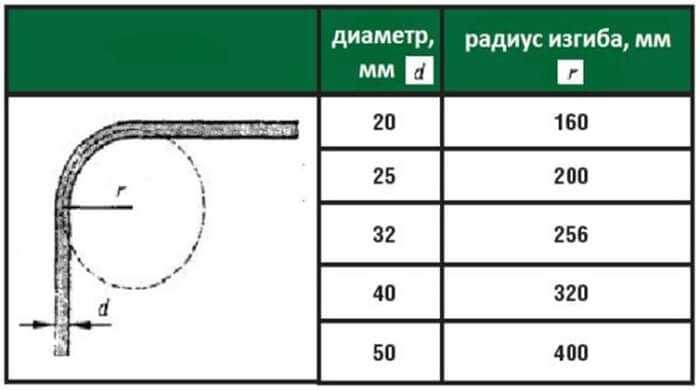

В случае, когда сечение прутка от 20мм и более, для расчета оправки применим коэффициент 8, то есть умножаем диаметр прутка на 8.

Важно знать — предельное значение угла сгиба для арматуры марки А400 и А500С не должно превышать 180⁰

Расчеты минимального угла загиба, представленные в таблице ниже регламентированы нормами СП 52-101-2003.

Ø арматуры, ммØ оправки, ммРадиус изгиба, мм
82010
102512,5
123015
143517,5
164020
184522,5
208040
228844
2510050
2811256
3212864

Радиус загиба арматуры необходим при создании ленточного фундамента, когда воздвигают колонны, устанавливают плиты, делают опорные балки. Также нужно гнуть арматуру для создании популярных сегодня монолитных стен и плит фундамента.

Все вышеперечисленные элементы сооружений предназначены для эксплуатации под большими нагрузками, в непростых условиях окружающей среды, их прочность основана на металлических стержнях. Поэтому так важно соблюдать указанные нормы для изгиба арматуры, чтобы она соответствовала заявленным требованиям, обеспечила прочность строений, долговечность и безопасность.

Расчеты двутавровой балки при использовании в конструкциях

Металлический профиль двутавр изготавливают из низколегированной и углеродистой стали. Практически в любой сфере можно заметить применение двутавра, но основные направления это: строительство зданий; мостостроение; кораблестроение. Металлопрокат, в том числе и двутавровые балки, изготавливают строго по…

Хранение промышленного металлопроката — приемущества

Хранение промышленного металлопроката внутри помещения имеет несколько преимуществ: Защита от погоды: При хранении внутри помещения металлические прокаты защищаются от воздействия погодных условий, таких как дождь, снег и экстремальные температуры, которые могут вызывать коррозию и повреждения….

Металлопрокат в современной реальности

Экономическая и политическая ситуация в мире несомненно оказала влияние на рынок металлопроката. При этом отечественный потребитель постоянный в своем выборе и нуждается в заготовках из металла. Правительство реализует программы, способствующие развитию и регулированию цен металлопроката….

Минимальный — максимальный радиус загиба стержней арматуры строительной (минимальный диаметр оправки) Арматура класса А500СП , гладкие стержни, стержни периодического профиля, арматура класса A-I, Bp-I, A-III.


Раздел недели: Скоропись физического, математического, химического и, в целом, научного текста, математические обозначения. Математический, Физический алфавит, Научный алфавит.

Поиск на сайте DPVA

Поставщики оборудования

Полезные ссылки

О проекте

Обратная связь

Ответы на вопросы.

Оглавление

Таблицы DPVA.ru — Инженерный Справочник

Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница / / Техническая информация/ / Материалы/ / Строительные материалы. Физические, механические и теплотехнические свойства./ / Строительная арматура. Стальная и прочая. / / Минимальный — максимальный радиус загиба стержней арматуры строительной (минимальный диаметр оправки) Арматура класса А500СП , гладкие стержни, стержни периодического профиля, арматура класса A-I, Bp-I, A-III.

Поделиться:





Минимальный — максимальный радиус загиба стержней (минимальный диаметр оправки) Арматура класса А500СП СТО3654501-005-2006, гладкие стержни, стержни периодического профиля, СП 63.

13330.2012/СНиП5201-2003,  арматура класса A-I, Bp-I, A-III Пособие к СНиП2.03.01-84.


Откроется в полном размере по клику в новом окне:

Откроется в полном размере по клику в новом окне:

Автор — Armin c  «forum.dwg.ru» —  явно большая голова!




Поиск в инженерном справочнике DPVA. Введите свой запрос:

Дополнительная информация от Инженерного cправочника DPVA, а именно — другие подразделы данного раздела:


Поиск в инженерном справочнике DPVA. Введите свой запрос:

Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста.

Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.

Коды баннеров проекта DPVA.ru
Начинка: KJR Publisiers

Консультации и техническая
поддержка сайта: Zavarka Team

Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса.
Free xml sitemap generator

BSI Допуски на изгиб стержня

Минимальные радиусы планирования, диаметры профилей и допуски на изгиб

Номинальный размер прутка, d (мм)* Минимальный радиус для планирования, r (мм) Минимальный диаметр гибочного профиля, М (мм) Минимальный торцевой выступ, P
Общие (минимум 5 d прямых), включая звенья с изгибом >= 150 градусов (мм) Звенья с изгибом < 150° (минимум 10d прямо) (мм)
6 12 24 110 110
8 16 32 115 115
10 20 40 120 130
12 24 48 125 160
16 32 64 130 210
20 70 140 190 290
25 87 175 240 365
32 112 224 305 465
40 140 280 380 580
50 175 350 475 725
*Минимальные выступы концов стержней меньшего размера зависят от практических особенностей гибки стержней.
ПРИМЕЧАНИЕ 1: Из-за «отпружинивания» фактический радиус изгиба будет немного больше половины диаметра каркаса.
ПРИМЕЧАНИЕ 2: BS 4449:2005 марка B500A для размеров менее 8 мм не соответствует BS EN 1992-1.1:2004.

Допуски на размеры резки и гибки

Допуски на размеры резки и/или гибки должны соответствовать таблице ниже и учитываться при заполнении спецификации. Торцевое крепление или размер в скобках в кодах формы, указанных в Типовых формах изгиба, должны использоваться для учета любых допустимых отклонений, возникающих в результате резки и изгиба.

Процессы резки и гибки Допуск (мм)
Резка/гибка:
Резка прямых отрезков (включая арматуру для последующего изгиба) +25, -25
Гибка:
≤ 1000 мм +5, -5
> 1000 мм до ≤ 2000 мм +5, -10
> 2000 мм +5, -25
Длина стержня из ткани:
+25, -25 или 0,5% длины (в зависимости от того, что больше)
Допуски для кода формы 01, длин заготовки, должны соответствовать соответствующему стандарту на продукцию, т. е. БС 4449:2005.

Источник
BSI Британская стандартная документация


Связанная связь: Великобритания Cares

BS8666 Коды форм — KB REAR Limited

СТАМИТЕЛЬНЫЕ СТАРИЧЕСКИ планирование, определение размеров, гибка и резка стальной арматуры для бетона».

Этот стандарт заменяет BS4466.

Таблица 1 – Максимальный предел, для которого требуется предварительно отформованный радиус.

Размер стержня 6 8 10 12 16 20 25 32 40 Радиус (м) 2,5 2,75 3,5 4,25 7,5 14,0 30,0 43,0 58,0

Примечание. Стержни, которые должны быть сформированы с радиусом, превышающим вышеуказанные размеры, будут поставляться прямыми.


Таблица 2 – Минимальные радиусы планирования, диаметры и припуски на изгиб

Номинальный размер прутка, d, мм Минимальный радиус для планирования, r Минимальный диаметр гибочного шаблона, M Общие (минимум 5d прямые), включая звенья с изгибом ≥ 150° мм Звенья с изгибом ≤ 150° (минимум 10d прямо) мм
6 12 24 110* 110*
8 16 32 115* 115*
10 20 40 120* 130
12 24 48 125* 160
16 32 64 130 210
20 70 140 190 290
25 87 175 240 365
32 112 224 305 465
40 140 280 380 580
50 175 350 475 725

* Минимальный выступ концов стержней меньшего размера зависит от практических аспектов гибки стержней.

Примечание 1 . Из-за «отпружинивания» фактический радиус изгиба будет чуть больше половины диаметра шпангоута.

Примечание 2. BS 4449:2005 марка B500A для размеров менее 8 мм не соответствует BS EN 1992-1.1:2004.


Таблица 3 – Стандартные формы, метод их измерения и расчет длины

Метод измерения размеров на изгиб. Общая длина стержня (L), измеренная по центральной линии. Метод измерения размеров на изгиб. Общая длина стержня (L), измеренная по центральной линии.

Код формы 00

А





Ключ
1 Полукруглый
Код формы 33
2A + 1,7B + 2(C) -4dA

не менее 12d + 30 мм. B не должен быть меньше 2(r+d). (C) не должен быть меньше, чем P в таблице 2, или меньше, чем B/2 + 5d. См. Примечание 3.
Код формы 01
A

Стандартные длины.
См. Примечание 4.

Код формы 34

А +В +С +(Э)-0,5р -д

Ни A, ни (E) не должны быть меньше

P в таблице 2.

См. Примечание 1.





Код формы 11
A+(B)- 0,5r-d

Ни A, ни B не должны быть меньше
P в таблице 2
Код формы 35
A +B +C +(E) -0,5r -d

Ни A, ни (E) не должны быть меньше P в таблице 2. См. примечание 1.
Код формы 12
A+(B)- 0,43R – 1,2d

Ни A, ни B не должны быть меньше
P в таблице 2 и не меньше (R + 6d)
Код формы 36
A +B +C +(D)-r -2d

Ни A, ни (D) не должны быть меньше P в таблице 2. См. примечание 1.
Ключ
1 Полукруглый
Код формы 13
A + 0,57B+(C)- 1,6d

B должен быть не менее 2(r + d).
Ни A, ни C не должны быть меньше
P в таблице 2 и меньше (B/2 + 5d).
См. Примечание 3.
Код формы 41
A+B+C+D+(E)-2r-4d

Ни A, ни (E) не должны быть меньше P в таблице 2.
Код формы 14
A + (C)- 4d

Ни A, ни (C) не должны быть меньше
P в таблице 2.
См. примечание 1.
Код формы 44
A +B +C +D +(E) -2r -4d

Ни A, ни (E) не должны быть меньше P в таблице 2.
Код формы 15
A+(C)

Ни A, ни (C) не должны быть меньше
P в таблице 2. См. примечание 1.
Код формы 46
A +2B +C +(E)

Ни A, ни (E) не должны быть меньше P в таблице 2. См. примечание 1.
Код формы 21
A + B + (C)- r – 2d

Ни A, ни (C) не должны быть меньше P в таблице 2.
Код формы 47
2А +В +2С +1,5р -3d
Ключ
1 Полукруглый

Код формы 22

А +В +С +(D) -1,5r – 3d

C должен быть не менее 2(r + d).

Ни A, ни (D) не должны быть меньше

P в таблице 2. (D) не менее

, чем C/2 + 5d.

Код формы 51
2(A +B +(C)) -2,5r -5d

(C) и (D) должны быть равны и не больше A и не меньше P в таблице 2. Где (C) и (D) должны быть минимизированы, можно использовать следующую формулу: L = 2A + 2B + max (16d, 160)
Код формы 23
A + B + (C) – r – 2d

Ни A, ни (C) не должны быть меньше P в таблице 2.

Код формы 56

А +В +С +(D) +2(E) -2.5r -5d

(Е) и (F) должны быть равны, но не больше, чем В или С, и не меньше, чем Р в Таблице 2.





Код формы 24
A + B + (C)

А и (С) расположены под углом 90° друг к другу.
Код формы 63
2A +3B +2(C) -3r -6d

(C) и (D) должны быть равны и не более A или B и не менее P в таблице 2. Где (C) и (D) должны быть минимизированы, можно использовать следующую формулу: L = 2A + 3B + max(14d, 150)
Код формы 25
A + B + (E)

Ни A, ни B не должны быть меньше P в таблице 2. Если E является критическим размером, запишите как 99 и укажите A или B в качестве свободного размера. См. Примечание 1.
Код формы 64
A +B +C +2D +E +(F) -3r -6d

Ни A, ни (F) не должны быть меньше P в таблице 2. См. примечание 2.
Код формы 26
A + B + (C)

Ни A, ни (C) не должны быть меньше P в таблице 2. См. примечание 1.
Код формы 67
A

См. пункт 10.
Код формы 27
A +B +(C) -0,5r -d

Ни A, ни (C) не должны быть меньше P в таблице 2. См. примечание 1.
Код формы 75
π (A – d) + B
Где B – нахлест.
Код формы 28
A +B +(C) -0,5r -d

Ни A, ни (C) не должны быть меньше P в таблице 2. См. примечание 1.
C=число витков Код формы 77
C π
(A-d)
Если B больше, чем A/5, это уравнение больше не применяется, и в этом случае можно использовать следующую формулу: L = C((π(A -d)) ² + B²)0,5
Код формы 29
A + B + (C) -r -2d

Ни A, ни (C) не должны быть меньше P в таблице 2. См. примечание 1.
Код формы 98
A +2B +C + (D) -2r -4d

Изометрический эскиз
Ни C, ни (D) не должны быть меньше P в таблице 2.

Код формы 31

А +В +С +(D) -1.5r -3d

Ни A, ни (D) не должны быть меньше

P в таблице 2.





Нестандартная форма



Код формы 99
Все другие формы Подлежит расчету См. примечание 2. Там, где стандартные формы не могут быть использованы. Никакие другие кодовые номера форм, форма обозначения или аббревиатура не должны использоваться при составлении расписания. Эскиз с размерами должен быть нанесен по столбцам размеров от A до E. Каждый размер должен быть указан, а размер, который должен учитывать допустимые отклонения, должен быть указан в скобках, в противном случае изготовитель может свободно выбирать, какой размер должен учитывать допуск.

Код формы 32

А +В +С +(D) -1.5r -3d

Ни A, ни (D) не должны быть меньше

P в таблице 2.





Значения минимального радиуса и конечной проекции, r и P соответственно, указанные в таблице 2, должны применяться ко всем кодам формы (см. 7.6).

Размеры в скобках являются свободными размерами. Если требуется форма, указанная в этой таблице, но другой размер должен учитывать возможные отклонения, форма должна быть вычерчена и иметь код формы 9.9, а свободный размер должен быть указан в скобках. Длина прямой между двумя изгибами должна быть не менее 4d, см. рисунок 6. Рисунок 4, рисунок 5 и рисунок 6 следует использовать при интерпретации конечных размеров.


Примечание 1

Уравнения длины для кодов формы 14, 15, 25, 26, 27, 28, 29, 34, 35, 36 и 46 являются приблизительными, и если угол изгиба больше 45°, длину следует рассчитывать более точно с учетом разницы между указанными габаритными размерами и истинной длиной, измеренной по центральной оси стержня. Когда углы изгиба приближаются к 90° предпочтительнее указать код формы 99 с полноразмерным эскизом.


Примечание 2

Пять или более изгибов могут оказаться нецелесообразными в пределах допустимых допусков.


Примечание 3

Для форм с прямой и изогнутой длиной (например, коды форм 12 13, 22, 33 и 47) наибольший практический размер оправки для производства

непрерывной кривой составляет 400 мм. См. также пункт 10.


Примечание 4

Стандартные длины доступны в ограниченном количестве (например, 6 м, 12 м). Размер А для кода формы 01 следует рассматривать как ориентировочный и использовать для расчета общей длины. Фактическая длина поставки должна быть согласована с поставщиком.


Таблица 4

МАССА БАР на погонный метр (кг/м):-
50 мм: 15,413 кг/м 40 мм: 9,864 кг/м 32 мм: 6,313 кг/м 25 мм: 3,854 кг/м 20 мм: 2,466 кг/м
16 мм: 1,579 кг/м 12 мм: 0,888 кг/м 10 мм: 0,616 кг/м 8 мм: 0,395 кг/м 6 мм: 0,222 кг/м

Выдержки из Раздела 8 – Формы чертежей для планирования и определения размеров

Рисунок 4 – Размеры острого угла

8. 6 – Если угол между двумя частями формы, встречающимися на изгибе, не является прямым, он должен определяться координатами, а не наклоном дуги или радианами.

8.7 – При определении размеров острого угла следует использовать касательные линии, показанные на рисунке 4.

Рисунок 5 – Размеры коленчатых стержней



8.8 – Кроме кода формы 98, стержни, согнутые в двух плоскостях, должны изображаться изометрически или изображаться в двух проекциях с использованием проекции первого угла. Слова «изогнутые в двух плоскостях» или «изометрический эскиз» должны быть указаны на графике рядом с эскизом.

8.9 – Общий размер смещения кривошипа должен быть не менее чем в два раза больше размера стержня.

Длина под углом (см. рисунок 5) должна быть не менее:

а) 10d для стержней, номинальный размер которых не превышает 16 мм

b) 13d для номинальных размеров более 16 мм





Рисунок 6 – Пример стержня с более чем одним изгибом

8.
