Верстак слесарный характеристики: Подробное описание слесарных верстаков металлических серии ВЛ. Г/п-1500 кг

Подробное описание слесарных верстаков металлических серии ВЛ. Г/п-1500 кг

Верстаки слесарные серии ВЛ широко применяются в производственных предприятий, различных мастерских, гаражах, так и для личного использования. Верстак металлический упаковывается в компактный брикет, и не занимает много места.

Основные характеристики:

• Верстаки серии ВЛ предназначены для слесарных и сборочных работ в мастерских, гаражах, учебных заведениях и на производствах.
• Максимальная равномерно распределенная нагрузка на верстак — 1500 кг.
• Изготавливаются верстаки шириной 1000 мм, 1500 мм, 2000 мм. Глубина — 700 мм.
• Столешницы верстаков изготовлены из фанеры 24 мм с оцинкованным железным листом сверху или без него — по желанию клиента. На столешницу можно дополнительно установить стальной лист толщиной 3 мм. Он приобретается отдельно.
• Столешница устанавливается на опоры или на тумбы инструментальные ВЛ-010 и ВЛ-015. Они крепятся к столешнице с помощью установленных на производстве муфт. Это значительно увеличивает прочность верстака. Под столешницу можно подвесить Тумбу инструментальную ВЛ-003 с 3 выдвижными ящиками, а также поставить дополнительную опору.
• Тумба ВЛ-015 имеет 5 выдвижных ящиков, запирающихся на единый замок EURO-LOCKS (Германия). Тумба ВЛ-010 укомплектована 2 полками и распашной дверцей с замком EURO-LOCKS (Германия).
• Максимальная демонстрационная нагрузка на ящик ВЛ-015 — 80 кг. Максимальная рабочая нагрузка — 40 кг. Максимальная нагрузка на полку ВЛ-010— 60 кг.
• На верстак можно установить Экраны перфорированные и консоль. На Экран с помощью зацепов легко навешиваются Аксессуары.
• На консоль можно установить энергосберегающий светодиодный Светильник ДиКом с большим сроком службы, который обеспечивает освещенность 1200 Lx рабочей поверхности верстака. На торце расположены удобная кнопка включения-выключения и диммер, который позволяет регулировать яркость. Угол наклона светильника регулируется с возможностью фиксации. Светильник укомплектован кабелем длиной 3 метра.
• Верстак окрашен эпоксидной порошковой краской, устойчивой к механическим воздействиям и агрессивным жидкостям. Опоры, корпусы Тумб и Аксессуары — серые RAL 7038, Экран, ящики и дверцы Тумб — синие RAL 5012.

Преимущества инструментальных тумб и верстаков ДиКом

1. Жесткая сварная конструкция тумб

Корпуса металлических тумб изготавливаются с помощью современных сварочных комплексов, которые обеспечивают высокое качество сварки. При сварке тумб производятся до 130 точек сварки, до 250 мм сварного шва. Благодаря этому конструкция тумб очень прочная и они способны выдержать высокие нагрузки.

2. Цельносварные ящики

Ящики тумб так же имеют жесткую сварную конструкцию: до 50 точек сварки.

4. Мощные направляющие

Ящики полного выдвижения на шариковых направляющих.

Допустимые нагрузки на ящик — 80 кг (не менее 25 000 открываний за 10 лет).

Допустимые нагрузки на ящик — 40 кг (не менее 50 000 открываний за 10 лет).

Направляющие ящиков изготавливаются по спецзаказу ДиКом.

5. Замки EURO-LOCKS

Тумбы и драйвера комплектуются немецкими замками EURO-LOCKS секретностью 2000 комбинаций.

6. Эпоксидная порошковая краска

Вся мебель для производства окрашивается эпоксидной порошковой краской TEKNOS (Финляндия). Эпоксидная порошковая краска более устойчива к механическим воздействиям и агрессивным жидкостям (электролит, тормозная жидкость, растворитель и т.д.). По сравнению с обычной порошковой полиэфирной краской эпоксидная краска дороже на 20-30%, но зато ее эксплуатационные характеристики значительно выше.

Изделия окрашиваются на автоматической покрасочной линии Ideal Line с покрасочной камерой Wagner, позволяющей быстро изменять цвет краски.

7. Сварной каркас верстака из толстого металла

Для производства каркаса верстака используются металлы толщиной: для опор – 3мм, 2мм, 4мм; для стяжек – 2мм; для корпусов тумб – 0,8мм, 1,2 мм. Благодаря этому каркас отличается повышенной жесткостью и устойчивостью.

8. Мощные метизы

Рамы верстаков собираются мощными болтами с самоконтрящимися гайками, которые обеспечивают жесткость рамы при раскачивании даже до установки столешницы.

На фото слева — метизы других российских производителей, справа — метизы ДиКом

8. Качественные столешницы

Столешницы верстаков серии ВЛ изготавливаются трех видов:

— фанера 24 мм

— фанера 24 мм, покрытая оцинкованным металлом

— фанера 24 мм со стальным листом (3 мм) сверху.

Все столешницы сделаны из влагостойкой качественной фанеры (без сучков), все грани обработаны (т.е. все острые углы отфрезерованы и зашлифованы). Столешницы покрыты лаком на основе воска в два слоя с обязательным шлифованием перед нанесением второго слоя.

10. Крепление столешницы через втулки

Столешница закрепляется к каркасу верстака через мощные втулки и болты. Все втулки в количестве до 32 шт. устанавливаются в столешницу на производстве, тем самым значительно упрощая заказчику сборку. У других российских производителей столешница крепится к опорам саморезами, при этом поверхность не размечена для установки. При таком креплении саморезами ножки при эксплуатации быстро разбалтываются, конструкция становится шаткой.

На фото слева — саморезы других российских производителей, справа — болт и втулка к столешнице ДиКом ВЛ, болт и втулка к столешнице ДиКом ВС

11. Немецкие колеса

На тумбы можно установить комплект колес из маслобензостойкой резины германской фирмы TENTE. Все колеса поворотные, два из них с тормозом.

Максимальная статическая нагрузка на 4 колеса ВЛ — 800 кг.

Максимальная динамическая нагрузка на 4 колеса ВЛ — 400 кг.

11. Внутренние петли

В тумбах с распашными дверцами установлены внутренние петли с металлической осью. Пластиковые втулки и вставки предотвращают трение металла о металл.

13. Эргономичность

Все острые углы изделий обработаны — как у корпусов тумб, так и у столешниц. Все элементы имеют радиусные скругления не менее 5 мм.

14. Продуманное наполнение ящиков

Для ящиков тумб серии ВЛ предусмотрено разнообразное наполнение:

— кубические и цилиндрические лотки разных размеров (соответствуют всем типоразмерам ящиков)

— металлические перегородки (ящики специально перфорированы)

— противоскользящие коврики из высококачественной резины, устойчивой к агрессивным жидкостям, царапинам, повреждениям.

Кубические лотки разных размеров

Кубические лотки 75х75 в тумбе ВС

Цилиндрические лотки разых размеров в ящике тумбы ВЛ

15. Надежные экраны

Перфорированные экраны на верстаки ВЛ крепятся к столешнице саморезами. Дополнительную жесткость придают «косынки» у основания. Экраны Э2, Э3 и Э4 также крепятся к вертикальным стойкам сзади.

Максимальная нагрузка на экран ВЛ — 50 кг.

15. Экраны как система хранения

На перфорированные экраны верстаков можно с помощью зацепов установить аксессуары. Крепление зацепами позволяет легко устанавливать аксессуары на экран. Для защиты от случайного выбивания аксессуары фиксируются саморезами.

Навесные полки, лотки для баллончиков и документов А4, держатели отверток и ключей, крючки, держатель для полотенец сделают работу удобной и приятной. Все аксессуары продуманы и универсальны, подходят как для верстаков серий ВЛ и ВС, так и для экранов устанавливаемых в шкафы, на тумбы, а так же в стеллажи серии СТ-031

17. Светодиодный светильник собственной разработки

На перекладину экранов Э3 и Э4 можно установить энергосберегающий светодиодный светильник длительного срока службы. Он обеспечивает освещенность 1200 Lx рабочей поверхности верстака. На торце светильника располагаются кнопка вкл/выкл и регулировка яркости светильника, так же есть регулировка по углу наклона.

Светильник соответствует российским стандартам электромагнитной совместимости и подходит для электромонтажных работ.

Блок управления светильника находится в отдельной коробке — он не греется и не дает магнитного поля.

Светильники собираются в Санкт-Петербурге с использованием светодиодов из Южной Кореи.

17. Срок службы изделий не менее 10 лет

При соблюдении правил эксплуатации наша мебель для производства прослужит клиенту не менее 10 лет. Это сопоставимо со сроком службы станков и другого оборудования для производства.

Верстак слесарный Набережные Челны | ООО ЯРУС

Верстак – рабочая единица, на которой базируется любое производство. Ни крупный завод, ни небольшое семейное дело не сможет обойтись без слесарного верстака. Верстак металлический предназначен для обеспечения удобного и функционального рабочего места механика на станции технического обслуживания, в механической мастерской или производственном цехе. Универсальный верстак выполняет функцию рабочего стола, может комплектоваться различными вариантами тумб с выдвижными ящиками для хранения рабочего инструмента. Тумбы могут устанавливаться как справа, так и слева. Верстак и тумбы окрашены высококачественным глянцевым порошковым покрытием, что гарантирует прекрасный внешний вид и долговечность в эксплуатации верстака слесарного.

Представляем Вашему вниманию верстак металлический!

Верстак металлический , предлагаемый нашей компанией, предназначен для оснащения рабочих мест с учетом особенностей помещения и специфики производства хранения инструмента, крепежа и прочих предметов. Кроме того, верстак металлический идеально подходит для индивидуального использования автолюбителями в гараже, а также в условиях автотранспортных предприятий и авторемонтных заводов. Верстак металлический, представленный на нашем сайте, предназначен для проведения слесарных и сборочных работ и оснащен ящиками для хранения инструментов, экранами с навесными полками и держателями для инструмента. Нагрузка на верстак составляет от 250 до 500 килограмм, в зависимости от модели верстака. Верстак металлический , в зависимости от Ваших потребностей, могут быть одно-, двух- и трехмодульные, и укомплектован перфорированным экраном с навесными полками и держателями для инструментов. Также по Вашему желанию металлический верстак может быть укомплектован драйвером с 3 выдвижными ящиками, тумбой для инструментов или полками. Верстак металлический укомплектованный тумбами, может быть также использован для хранения инструментов, как на производстве, так и в частном гараже. В качестве дополнительной защиты все тумбы инструментальные (так же, как и драйверы, устанавливаемые на металлический верстак универсальный) снабжены замком. Верстак металлический, предлагаемый нашей компанией (верстак слесарный, верстак универсальный и т. д.) поставляется в разобранном виде с подробной инструкцией по сборке, благодаря чему собрать верстак слесарный или тумбу сможет даже неподготовленный человек. У нас Вы можете купить верстак по приемлемой цене.

Варианты комплектации верстаков:

Верстак любого типа по желанию заказчика может комплектоваться экранами четырех видов:

	7. Экран под полки Технические характеристики: Экран под полки -габаритный размер (В*Ш, мм): 490*1250; -материал исполнения: сталь S=2 мм с перфорированными стойками для навесных полок; -покрытие – синий НЦ; -по желанию заказчика экран доукомплектовывается необходимым количеством навесных полок
	8. Экран сетчатый Технические характеристики: Экран сетчатый -габаритный размер (В*Ш, мм): 490*1250; -материал исполнения: сетка с ячейкой (Ш*В) 100*50 мм из проволоки d=4 мм в каркасе из стального листа гнутого S=2 мм; -покрытие – синий НЦ; -по желанию заказчика экран доукомплектовывается необходимым количеством навесных крючков для навешивания инструмента
	9. Экран перфарированный Технические характеристики: Экран перфарированный -габаритный размер (В*Ш, мм): 490*1250; -материал исполнения: лист стальной (S=1 мм) с перфорацией D=5,5 мм, шаг 25 мм, в каркасе из стального листа гнутого S=2 мм; -покрытие – синий НЦ
	10. Экран сетчатый под полки Технические характеристики: Экран сетчатый под полки -габаритный размер (В*Ш, мм): 490*1250; -материал исполнения: сетка с ячейкой (Ш*В) 100*50 мм из проволоки d=4 мм в каркасе из стальных перфорированных стоек для навесных полок ; -покрытие – синий НЦ; -по желанию заказчика экран доукомплектовывается необходимым количеством навесных полок и крючков для навешивания инструмента.

12.11.2018 13:50

это что? Стол с тисками двухстоечный, складной и др. для слесарных работ

1. Что это?
2. Для чего это нужно?
3. Особенности и устройство
4. Кто они такие?
5. Как выбрать?

Немногие предметы в гараже или мастерской так же востребованы, как хороший верстак. С одного взгляда можно понять, чем занимается его владелец и какими инструментами он привык работать. Удобное и функциональное рабочее место высоко ценится гаражными мастерами. В сегодняшней статье мы рассмотрим, что такое слесарный верстак и для чего он нужен.

Что это такое?

Верстак слесарный — это специализированный стол, на столешнице которого производятся слесарные работы. Он должен быть тяжелым, прочным и устойчивым. Эти условия необходимы для того, чтобы при ударах, пилении, валке и подобных работах он не шатался, не съезжал с места и не прогибался. В таких конструкциях используются чугунные, трубчатые или сварные ножки. Чаще всего в качестве столешницы выступает доска толщиной 40 или 50 мм. Лучше всего, если древесина будет твердой.

Чтобы избежать щелей между досками и не мучиться с подгонкой доски к доске, лицевую сторону столешницы обшивают листовым железом, алюминием, фанерой или линолеумом. Материал, которым будет обтянута верхняя сторона, зависит от вида работ, которые предполагается производить над столом.

Для увеличения веса и функциональности верстака в нем могут располагаться дополнительные инструментальные ящики (как правило, от 2-х штук). Чтобы инструмент и сверла не скатывались, по краям имеются небольшие выступы.

Для чего он нужен?

Слесарный верстак — необходимая вещь практически в каждом гараже, если в нем ведутся хоть какие-то ремонтные работы. И его присутствие в мастерской обязательно. Гораздо удобнее положить деталь на стол и работать с ней, чем без описанного инвентаря манипулировать на полу или колене.

Верстак слесарный является достаточно универсальным изделием, так как его можно модернизировать практически для любых целей, поставленных владельцем. На него можно закрепить различные настольные инструменты (наждак, тиски).

Может выступать местом для хранения всего гаражного инструмента, а с красивым оформлением инвентаря на задней стенке может стать настоящим предметом гордости для своего владельца.

Особенности и устройство

В зависимости от сферы использования слесарные верстаки имеют свои отличия и особенности. Их используют под гараж, небольшую мастерскую или автосервис. Эти столы могут быть одноместными или многоместными. Многоместные столы для одного человека, если места для его размещения достаточно, могут быть не очень удобными, да и смысла в такой установке немного.

Благодаря большой длине на нем можно разместить несколько рабочих зон. Один предназначен для небольших работ, требующих высокой точности, а другой может быть местом для грубых операций. Однако такие условия становятся большим минусом, если в помещении работает несколько мастеров, а верстак всего один, пусть и многоместный. Либо мастера будут мешать друг другу, либо одному придется ждать, пока другой закончит работу.

Моделей и разновидностей слесарных верстаков очень много. И каждый из них предназначен для конкретной работы над ним. Отметить основные достоинства и недостатки не получится, так как каждый мастер выявляет их в процессе работы. Важно, чтобы пол в том месте, где вы планируете установить покупку, был идеально ровным. В противном случае возможны перекосы, виляние и изгиб конструкции под нагрузкой.

Итак, Купив верстак и оснастив его всем набором необходимых инструментов, который имеется в мастерской, пользователь может столкнуться с проблемой нехватки места для работы с какой-то деталью. При покупке не мог предусмотреть того, что работать придется с деталью такого размера, а не чуть меньше.

В другом случае, имея несколько ящиков и занимая их инструментом, может возникнуть необходимость хранить какую-то документацию. Именно для нее свободного отсека может не хватить.

Как правило, все недостатки связаны с теми моментами, которые нельзя учитывать. Исходя из перечисленных проблем, можно сделать вывод, что в целом, чем больше и вместительнее верстак, тем меньше будет сложностей с размещением всего необходимого, и мастер не столкнется с нехваткой рабочего места. При этом вспоминается поговорка «много не мало». Отчасти это правда, остается только вопрос, хватит ли в вашей комнате места для размещения большого верстака.

К тому же крупная конструкция подразумевает очень большой вес, и нужно как-то решать проблему установки этого «монстра» в обычный гараж.

Слишком большие конструкции — достаточно специфический инвентарь, и они не так востребованы, как мелкие и средние. При необходимости небольшие верстаки можно перемещать с гораздо меньшими трудозатратами, чем один большой. Если возникнет необходимость сделать перестановку в мастерской или гараже, то 2 небольших верстака можно разместить в углу, установить на 2 разные стены, что позволит выиграть немного свободного места. С длинным верстаком такой номер не пройдет. Из всего вышеперечисленного можно сделать вывод, что его размер является в одних случаях плюсами, а в других — минусами.

Верстаки столярные должны быть сертифицированы и соответствовать всем требованиям ГОСТ, что позволит использовать их в производственных помещениях.

Что это?

Существует большое разнообразие слесарных верстаков, предназначенных для различных целей и работ. Познакомимся с самыми популярными и актуальными из них.

Просмотров

Рассмотрим описание основных видов верстаков, которые используются в гаражной мастерской и легком производстве.

• Столяры. Этот тип верстака почти всегда сделан полностью из дерева и предназначен только для работы с деревянными деталями. Такая модель может быть одноместной или двухместной, в зависимости от количества одновременно работающих за ней людей. Оснащается продольными или поперечными тисками. Столешница в обязательном порядке снабжена отверстиями для установки деревянных упоров.

• Плотницкая или столярная. Этот верстак имеет ширину 1 м и длину 6 м. Этот размер необходим для работы с досками и их обрезки под заготовки. Доски зажимаются специальными клиньями и упорами.

• Слесарь. Описываемое изделие представляет собой рабочий стол с отделениями для хранения инструментов (ящики, полки). Современные устройства оснащены выдвижными металлическими ящиками, которые снабжены мощными направляющими, легко выдерживающими большой вес. При этом верстак не опрокидывается. Такие модели часто называют серийными моделями. Задняя стенка служит вертикальным местом для размещения всевозможных инструментов, а лампа сверху обеспечивает хорошую видимость на рабочей поверхности.

• Стена. Имеет вид угловой доски, прикрепленной к стене. В конструкции предусмотрены дополнительные примыкания столешницы к стене, что исключает вероятность поломки конструкции. Описываемое изделие имеет возможность быстро складываться.

• Портативный. Этот тип верстака оснащен складными телескопическими ножками, которые можно убрать в столешницу. Переносной верстак не занимает много места и его можно разметить даже на балконе или лоджии. В сложенном виде этот вариант достаточно компактен, и его можно легко переносить с одного предмета на другой.

• Складной. Может быть деревянным или металлическим. Все части скручиваются вместе.

• Студент. Предназначен для обучения на уроках труда и находится во многих учебных заведениях. Имеет чугунные ножки и толстую деревянную столешницу. Оснащен минимальным набором принадлежностей для обучения азам столярного ремесла.

• Для работы лобзиком. Это устройство, позволяющее работать режущим инструментом с высокой точностью. Выглядит как небольшая платформа вытянутой формы, сделанная из пластика, но иногда и из металла. Его можно установить на стол или поставить на пол. Конструкция напоминает раму торцовочной пилы.

• Верстак для торцовочной пилы. Внешний вид этой конструкции очень похож на строительного козла. В центре столешницы имеются специальные отверстия для крепления торцевого инструмента. Более крупные модели имеют выдвижные опоры с роликами на конце, что позволяет обрезать длинные доски.

• Рабочий стол оператора аккумуляторной батареи. На первый взгляд, это обычный стол слесаря, немного переделанный для ремонтных работ с аккумуляторами.

• Верстак комбинированный. Может использоваться как для столярных, так и для слесарных работ. На таком изделии можно одинаково хорошо и продуктивно работать и с металлом, и с деревом. Предусмотрена износостойкая столешница, армированная листовым металлом. Служит долго.

Типы конструкций

Верстаки также можно разделить по типу конструкции.

• Одноколонный. Как правило, это небольшой верстак, так как тумба выступает утяжелителем конструкции. Такие модели используются в гаражах и небольших мастерских.

• Двойной боллард. Этот верстак имеет большие размеры и вес, по сравнению с одностоечным. На нем можно разместить настольный инструмент большего веса и размера.

• Четырехтумбовый. Тяжелый универсальный верстак, на котором одновременно могут работать 2 человека. Такие модели в основном приобретаются для использования в производстве.

• Бестумбовый. Этот верстак можно установить даже на балконе. В зависимости от модели он может иметь разные способы крепления к столу, на котором будет закреплен. По сути, это просто накладка металлической панели на существующий стол для защиты его от механических повреждений.

Кроме того, варианты конструкции могут быть:

• разборная;
• передвижной — ножки верстака на колесиках, при необходимости его можно катить;
• с дополнительными отсеками для хранения инструментов;
• освещенная рабочая зона;
• с наличием задней стенки.

Как выбрать?

Чтобы правильно выбрать скамейку именно для вас, необходимо воспользоваться определенными правилами поиска оптимальной конструкции. В первую очередь конструкция должна быть такого размера, чтобы она помещалась в отведенное для нее место.

По возможности лучше взять модель с запасом по габаритам и весу. В дальнейшем вы можете достраивать свободное место по своему усмотрению.

Должна быть модель с 2-мя полноценными тумбами и задним защитным экраном. Благодаря этому вы сможете разместить на своем рабочем месте большое количество инструментов.

Хорошим дополнением к самому изделию будет наличие в нем розетки и освещения. Это избавит мастера от необходимости носить с собой удлинители и устанавливать дополнительное освещение. Розетки должны быть оснащены защитой от короткого замыкания. На самых дорогих моделях могут быть краны, через которые поступает сжатый воздух. Это позволяет эксплуатировать пневматику на расстоянии от шумного компрессора.

Желательно чтобы ширина рабочей зоны была не менее 80 см . Это позволит размещать крупные детали, не боясь их уронить. Но не во всех автосервисах есть возможность установить такое изделие. Если места не хватает, то выходом из этой ситуации станет приобретение углового верстака или более узкой модели. Оптимально, если зауженный вариант будет длиннее – это компенсирует недостаток ширины.

Если отдельной мастерской нет, а есть необходимость в ремонтной площадке, то выходом из этой ситуации может послужить небольшой домашний верстак. Главный критерий такой конструкции – компактность. Столешница таких верстаков небольшая, отсеки для инструментов небольшие. Так как описываемое изделие занимает часть помещения, то для экономии места верстаки могут быть чем-то средним между стеллажом и слесарным верстаком.

Для квартирного варианта можно использовать складную многофункциональную модель, которая располагается на балконе.

С точки зрения экономии пространства важным фактором является высота конструкции. Складные верстаки с телескопическими ножками решают эту проблему.

Оптимальная высота верстака та, при которой, стоя перед ним, ладонь полностью прилегает к столешнице, но при этом спина и рука в локте не сгибаются. Для человека среднего роста оптимальный рост может быть 700-900 мм.

Как было сказано ранее, длина верстака может варьироваться и зависеть от задач, которые на нем выполняются. Считается, что показателей от 1,6 м до 2 м достаточно для задач, которые можно выполнять в условиях простого гаража (также вполне достаточно 2-х тумб). Гаражные слесари утверждают, что 2-метровая деталь не может иметь небольшой вес, поэтому поднять ее в одиночку будет довольно проблематично.

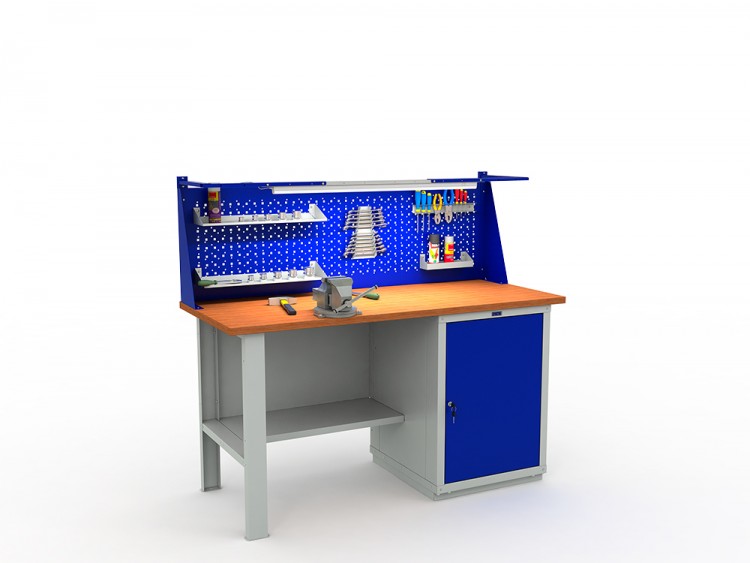

Верстак слесарный «Гефест-ВС-105-ЭПО» представлен ниже.
