Цанги представляют собой приспособления для крепления заготовок, деталей и инструмента с хвостовиками. Фиксация с их помощью имеет важное преимущество. Данный элемент дает возможность в короткие сроки устанавливать и снимать инструменты и заготовки. Это существенно экономит рабочее время и способствует повышению производительности труда. Недостатком цанг считается необходимость подбирать фиксирующее устройство в строгом соответствии с типоразмером патрона.

Особенности конструкции

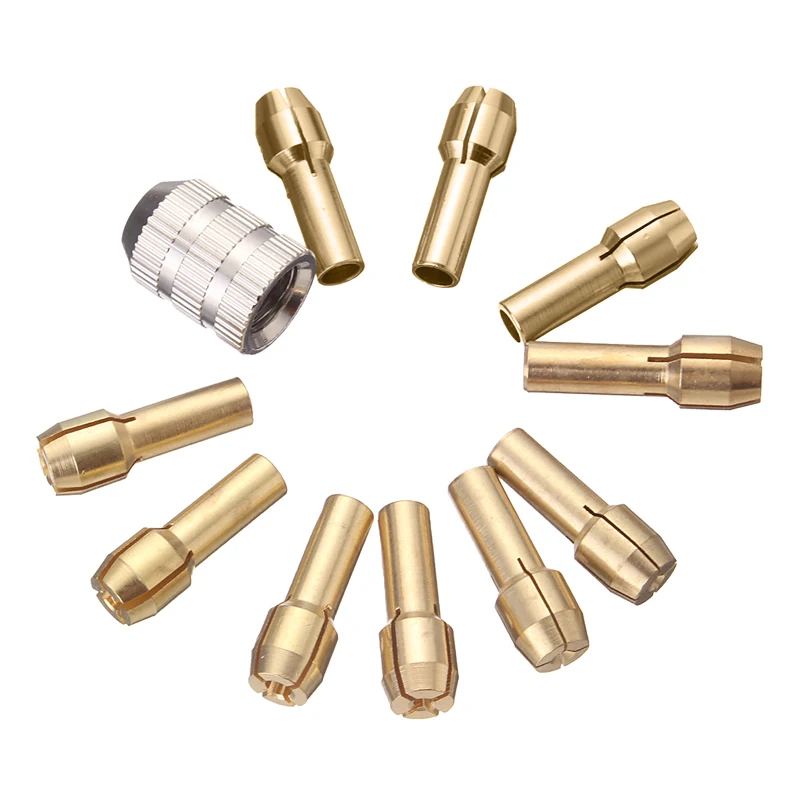

Корпус цанги – это разрезная пружинящая гильза в форме усеченного конуса, выполненная из эластичной стали с отверстием определенного диаметра. Благодаря специальным осевым пропилам сформированы лепестки, которые разжимаются и сжимаются при установке и снятии заготовки или инструмента. Фиксирующие лепестки плотно прижимаются к вставленному элементу, а гайка зажимного патрона обеспечивает сжимающее усилие. Цангу устанавливают в цанговый патрон, который является одним из элементов оснастки станков для обработки металла и иных материалов (токарных, фрезерных, сверлильных). Конструкция может крепиться на посадочном месте при помощи конуса Морзе или служить составной частью станка. Для изготовления цанг используются высокоуглеродистые стали. Изделия термически обрабатываются до твердости HRC 58–62 в зажимной части и HRC 42–48 в хвостовой. Чтобы фиксатор не заклинивало, угол конуса разрезной втулки составляет 30–40 градусов.

Разновидности цанг

Существует несколько видов цанг. Они различаются по конструктивному исполнению, размеру и специфике применения. Выпускаются следующие виды фиксирующих элементов общего назначения:

• глухие и сквозные. Сквозные подходят для фиксации деталей неограниченной длины (например, металлического прутка при обработке на токарном станке). В глухих цангах возможна обработка изделий ограниченной длины;
• с одной или двумя зонами зажима. В первом случае фиксация не очень жесткая. Во втором случае крепление более прочное. Исключается отклонение рабочего инструмента от оси шпинделя, отсутствует биение, минимизируются вибрации;
• с отверстием под круглый, квадратный или шестигранный хвостовик. Наиболее часто используются изделия с круглым отверстием. Но есть цанги, которые подходят для фиксации специального инструмента.

Особенности применения в зависимости от вида

Цанговые патроны для обрабатывающего оборудования подразделяются на патроны с выдвижной, втягиваемой или неподвижной цангами. Сами фиксаторы бывают подающими и зажимными.

Подающие фиксаторы

У цанги, выполненной в виде стальной втулки, есть три неполных разреза, которые образуют пружинящие лепестки с поджатыми друг к другу концами. При выборе изделия учитывается профиль прутка, который требуется закрепить для обработки (отверстие в фиксаторе должно иметь ту же конфигурацию). Фиксатор закрепляют на подающей трубе. Подача изделия осуществляется посредством гидромеханического привода или кулачкового механизма. Пруток раздвигает лепестки, проталкиваясь через них. Сила упругости заставляет их плотно прижаться к поверхности прутка. Перемещение подающей трубы заставляет лепестки цанги плотнее сжаться за счет трения, что увеличивает сцепление в ходе подачи прутка.

Зажимные фиксаторы

Зажимные цельные цанги имеют разное число пружинящих лепестков. Фиксаторы с тремя лепестками используют для установки заготовок диаметром до 3 мм, с четырьмя – до 80 мм, с шестью – свыше 80 мм. Существуют зажимные фиксаторы, кулачки которых разводятся пружинами. Они применяются для заготовок малого диаметра. Зажимные разъемные фиксаторы оснащаются сменными вкладышами под крепление прутка разной формы и размера. Такие цанги также используются для фиксации концевого режущего инструмента с хвостовиками небольшого диаметра. К такому инструменту относятся фрезы, сверла, оправки, метчики и т. д. В патрон станка при помощи гайки устанавливают сменную цангу, в которую вставлен хвостовик инструмента. Закручивание гайки заставляет фиксатор вдавиться вглубь патрона, при этом лепестки, упруго деформируясь, плотно обжимают инструмент.

Достоинства и недостатки

Цанговый патрон широко используется для комплектации обрабатывающего оборудования, в первую очередь сверлильно-расточных и фрезерных станков. Он позволяет крепить инструменты на горизонтальных и вертикальных станках, в том числе для фрезерования и сверления заготовок в труднодоступных местах. Цанговые патроны активно используются на всех видах универсальных сверлильных и токарных станков радиального и вертикального направления, фрезерном и фрезерно-гравировальном оборудовании с ЧПУ. Цанги дают возможность быстро менять инструменты для выполнения различных видов работ (сверления, снятия фаски, нарезки резьбы и т. д.) в рамках одной операции по обработке заготовки.

Недостатком такого принципа фиксации является необходимость подбирать цанги в соответствии с формой и размером хвостовиков инструментов. Достоинством является простота и надежность системы фиксации. Наибольшей популярностью пользуются патроны, рассчитанные на установку цанг типа ER.

Твитнуть

Поделиться

Поделиться

Плюсануть

Класснуть

что это? Типы цанг и их особенности

• Что такое цанга
• Типы цанг
• Сферы применения
• ГОСТы
• Особенности выбора

Что такое цанга?

Начнём с азов, и для начала ответим на простой вопрос: что такое цанга. Цанга – элемент станочной оснастки, который используют для закрепления металлообрабатывающего инструмента в станке. Чаще всего такие устройства используются у фрезера, токарного или фрезерных станков.

Конструктивно цанга представляет собой разрезную пружинную втулку с усечённым конусом и посадочным отверстием для хвостовой части инструмента. Изготавливается из калёного или упругого металла, на корпусе имеются пропилы, образующие лепестки с пружинящим эффектом, которые обеспечивают крепление или снятие инструмента.

Главная задача такой оснастки – обеспечить надёжное крепление инструмента, не допуская при этом биения во время работы. Фактически, цанги не только повышают качество обработки, но и обеспечивают безопасность оператора станка. Благодаря лепесткам, цанга гарантирует равномерный обжим хвостовика инструмента. Изделия хорошо переносят температурные перепады, поэтому могут использоваться для высокоскоростной обработки заготовок.

Комментарий:
Самые популярные цанги — типа ER

Цанги для метчиков

Цанги ER

Прецизионные цанги ER

Цанги

Цанги для токарных цанговых патронов

Типы цанг

На производстве используют разные виды цанг для фрезерного станка. Изделия различаются формой, например, могут быть цилиндрическими или коническими. В зависимости от типа оснастка подходит для различных производственных процессов.

«ТКТ» предлагает разобраться в разных видах цанг, как они работают и для чего применяются.

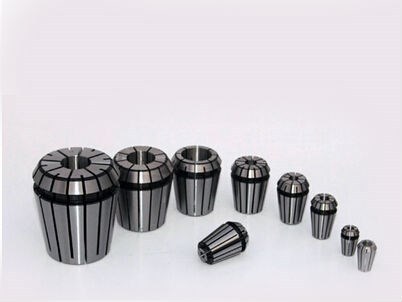

Цанги типа ER

Наиболее массовый тип, который используют в большинстве цанговых патронов. Выпускается в двух вариантах: стандартная и высокоточная, могут оснащаться квадратом для крепления метчиков и приспособлениями для подачи смазочно-охлаждающих жидкостей. Угол цанги составляет 8 градусов.

Цанги типа OZ

Цанга типа OZ длиннее цанг ER, имеет угол 2.5 градуса. Оснастка предназначается для крепления инструмента с цилиндрическими хвостовиками, хорошо выдерживает осевые и радиальные нагрузки. Применяется в сверлильном и фрезерном оборудовании, а также обрабатывающих центрах.

Цанги типа TG

Редкий вариант. Это прецизионные цанги с углом в 4 градуса. Изготавливается оснастка из легированной пружинной стали, может использоваться для высокоточных и высокоскоростных инструментов. По геометрии, цанги TG напоминают изделия серии OZ, но оснастка не является взаимозаменяемой или совместимой.

Зажимные цанги

Зажимную оснастку можно разделить на следующие подкатегории:

• Сквозные – обеспечивают крепление инструмента, длина хвостовика которого превышает глубину патрона;
• Глухие – один конец инструмента запаивается;
• С двумя и более прижимными зонами – обеспечивают фиксацию в нескольких точках оси;
• С пазом квадратной формы – применяются при работе с резьбонарезным инструментом;
• Цанги ER – со проходным отверстием и двумя зажимными зонами.

Обычные и прецизионные

Обозначение цанги «прецизионная» указывает на то, что такая оснастка используется для технологических операций, требующих высокой точности. Оснастка снижает биение, что обеспечивает максимальную точность сверления или фрезеровки. В отличие от обычных цанг, в прецизионной оснастке предусматривается дополнительный механизм балансировки биения.

Переходные цанги

Своеобразный переходник, который обеспечивает фиксацию и соединение неподходящих друг другу инструментов и патронов. Оснастка незаменима в ситуациях, когда приёмный блок станка не совпадает по диаметру или иным параметрам с рабочим агрегатом.

Цанги для метчиков

Такие цанги обладают квадратным посадочным диаметром, подбираются для резьбонарезного инструмента с аналогичным сечением квадрата. Оснастка используется для работы на малых скоростях, что обеспечивает плавное и точное нарезание резьбы.

Комментарий:
Цанги обеспечивают надежную фиксацию инструмента в станке

Сферы использования цанг

Станочную оснастку широко используют в работе любого металлообрабатывающего оборудования: токарные, сверлильные, фрезерные и шлифовальные станки. Цанги для токарно-винторезных станков могут быть подающими и зажимными. Первые работают вместе с зажимной оснасткой, обеспечивая перемещение в направлении оси. Вторые просто фиксируют заготовку в зажимном патроне.

В сверлильных центрах и фрезерных станках оснастка используется для крепления фрез, свёрл и метчиков подходящего сечения и диаметра.

ГОСТы

Производство и характеристики регулируются следующими стандартами:

• Зажимные под цилиндрический хвостовик – ГОСТ 17201-71 и 2876-80;
• Подающие – ГОСТ 2877-80.

Среди международных стандартов качества можно выделить DIN 6499 и ISO 15488, в соответствии с которыми выпускаются цанги типа ER.

Особенности выбора

При подборе оснастки нужно обращать внимание на следующие параметры:

• Соответствие зажимного приспособления диаметру обрабатываемого изделия или хвостовику инструмента;
• Для фрезеров лучше использовать стандартные или уменьшенные цанги;
• Не приобретать оснастку, которая отличается от стандартных типоразмеров.

Если требуется консультация специалиста, обратитесь к менеджерам компании «ТКТ».

Типы цанг и их применение — деревообработка и металлообработка

19 февраля 2019 г. | импульс | Статьи

Многие люди, если бы к ним подошли на улице и спросили, что такое цанга, скорее всего, посмотрели бы на них с отсутствующим выражением лица. Цанги являются неотъемлемыми частями механической обработки, и тем не менее многие не знают, что они собой представляют, или неверно представляют их как патроны. Как Т.М. Smith Tool известен своими быстросменными инструментальными держателями, они кое-что знают о типах цанг, их возможностях и значении этих неправильно понятых и часто недооцененных устройств.

Что такое цанга?

Цанга — это форма патрона, но она не идентична. В то время как патрон затягивается вокруг объекта, цанга использует зажимное давление, образуя кольцо вокруг удерживаемого объекта, надежно удерживая его на месте. Это зажимное усилие обычно применяется за счет конической конструкции, в которой используется втулка и внутренняя цилиндрическая поверхность. Несмотря на то, что существуют различные конструкции, все типы цанг работают, прижимаясь к удерживаемому элементу, что приводит как к точному выравниванию, так и к статическому трению. Хотя цанга подходит не для каждого инструмента и операции, она обеспечивает самоцентрирование, устойчивость к ослаблению, быстрое зажимание и стабильное усилие зажима.

Типы цанг для деревообработки и металлообработки

Как и для любого инструмента или патрона, существует множество цанг, что делает их универсальными зажимными устройствами. Однако, как правило, разные типы цанг используются в двух конкретных областях строительства и производства.

• Деревообработка

  Неудивительно, что цанга полезна в деревообработке, так как она используется в сверлильных станках и другом оборудовании. Тем не менее, цанга чаще всего используется в фрезерах для удержания режущих фрез на месте. Цанга крепится к инструменту с помощью шестигранной гайки, что позволяет затягивать или ослаблять ее на оправке двигателя.

• Металлообработка

  В то время как деревообработка может иметь только несколько разновидностей цанг, в металлообработке используется множество типов с различной удерживающей способностью. Конечно, стандартная металлообрабатывающая цанга используется для удержания круглого прутка или инструмента, но есть также цанги шестигранной, квадратной и другой формы для конкретных задач и инструментов. В дополнение к различным формам и стилям существуют также электронные цанги и ступенчатые цанги. Электронные или мягкие цанги обычно обрабатываются для конкретной работы, а ступенчатые цанги предназначены для удержания более крупных деталей.

Цанги ER

Несмотря на то, что существует несколько типов цанг, цанги ER являются золотым стандартом, когда речь идет о зажимных системах. Цанга ER, разработанная Rego-Fix и запатентованная в 1973 году, производится и используется во всем мире как одна из самых надежных зажимных систем. Цанговый патрон er получил свое название, объединив уже зарекомендовавшую себя цангу E с первой буквой торговой марки Rego-Fix. Эти цанги входят в стандартную серию от ER-8 до ER-50, где каждый номер серии относится к размеру конического диаметра гнезд в миллиметрах.

В то время как модернизированная конструкция позволила расширить область применения и удобство зажима, геометрия и конструкция пружины делают цангу ER применимой только для цилиндрических деталей, а это означает, что для квадратных и шестигранных деталей по-прежнему требуются специальные цанги, такие как 5C. Однако, несмотря на недостатки цилиндрической конструкции, эта цанговая система по-прежнему считается наиболее универсальной системой цанговых патронов.

Если вы не уверены в своих цангах или патронах, возможно, стоит обратиться в компанию T.M. Smith Tool, позвонив представителю по телефону 1-800-521-489.4. Они являются экспертами во всех ваших потребностях в инструментах и ​​​​имеют различные конструкции цанг, патронов и быстросменных инструментов, которые могут удовлетворить ваши производственные потребности. Не тратьте впустую ни минуты на обсуждение различий между патронами и цангами или на ценность модернизации или обновления старого сверлильного станка или фрезерного станка. Позвоните и найдите решение, которое подходит для нужд вашего бизнеса уже сегодня.

Для чего используется цанга?

Для чего используется цанга? Цанга представляет собой цилиндрическую втулку, которая…

Как установить цанговый патрон на токарный станок

Использование цангового патрона на токарном станке позволяет станку удерживать деталь…

Как узнать, когда следует заменить держатель метчика

Компания TM Smith Tool была признана пионером в области быстрой меняйте инструмент за 60 лет…

Где купить специальные держатели инструментов и решения для держателей инструментов

Держатель инструмента является жизненно важным узлом между инструментом и станком, удерживая…

Продлите срок службы ваших цанг – рекомендации ‘ts

Т.М. Smith предлагает широкий выбор цанг, цанговых гаек и принадлежностей. Наши высококачественные…

Преимущества покупки высококачественных держателей метчиков

Являетесь ли вы инженером, работающим в механическом цехе или ремонтирующим резьбу. ..

Почему я хочу использовать радиальный плавающий держатель инструмента?

Современные держатели инструментов предназначены для облегчения вашей работы. В Т.М. Smith our…

Стандартизированные и нестандартные системы крепления инструмента

Стандартизированные и нестандартные системы крепления инструмента Когда речь идет о системах крепления инструмента, важна точность….

Плавающие держатели разверток приспособление для создания отверстия в… 9Держатели инструментов с ЧПУ 0038: что это такое и какие бывают типы?

В вашем станке с ЧПУ используется ряд составных частей для завершения производственного процесса….

Типы держателей инструментов с ЧПУ и принцип их работы

В то время как обрабатывающие инструменты, очевидно, являются неотъемлемой частью механических мастерских, специальные держатели инструментов просто…

ЧПУ Держатели фрезерных инструментов

Повысьте точность и производительность фрезерных станков с ЧПУ уже сегодня с помощью прочных держателей инструментов. ..

Держатель метчиков с натяжением и сжатием

Обработка с ЧПУ требует точных движений и мощности резания для перемещения сложных заготовок и…

Радиальные плавающие держатели метчиков

Повысьте точность и производительность станков с ЧПУ с помощью новейших метчиков…

Держатели инструментов HSK

Если вы ищете специальный держатель инструмента для фрезерной обработки и обработки с ЧПУ…

Конус Морзе Держатель метчика

При покупке держателя метчика для вашего…

Плавающий держатель метчика с ЧПУ

Когда инженеры впервые изобрели станок с ЧПУ в 1940-х годах, правила игры изменились…

Важность держателей инструментов

Размеры конуса Jacobs

Верх

Инновационные американские решения для держателей инструментов, обслуживание и поддержка.

Просмотреть каталог

Для чего используется цанга?

30 июля 2021 г. | импульс | Артикул

Цанга — цилиндрическая втулка, относящаяся к подвиду патрона. Втулка используется для формирования воротника вокруг инструмента или устройства с заостренной внешней поверхностью и трубчатой ​​внутренней поверхностью. Цанги прилагают мощное зажимное усилие к объекту, который они удерживают при затягивании, обычно обеспечиваемое конической внешней поверхностью.

Цанга: определение

Цанги образуют кольцо вокруг заготовки или инструмента. Как правило, они изготавливаются из пружинной стали или других подобных материалов, они обычно имеют вертикальный пропил, прорезь, созданную путем разрезания куска материала пилой. Цанги используются для удержания инструмента в центральном положении при его вращении. Когда инструмент вставляется в цангу, устройство расширяется и обеспечивает равномерное давление, которое удерживает инструмент на месте. Однако, если цанга растянется слишком далеко, она не сможет должным образом закрепить инструмент и может потерять форму.

Как правило, термины «цанга» и «патрон» противопоставляются друг другу. Инструменты могут быть закреплены либо патроном, либо цангой. В контексте этого обзора патрон используется для обозначения любого типа патрона, кроме цангового.

Общие характеристики цанги

Цанги имеют ограниченный диапазон движений при зажиме. Для проектов, требующих зажима определенного диапазона бит, может потребоваться много цанг. Таким образом, первоначальные инвестиции для покупки этих деталей высоки, что делает их непригодными для использования в электродрелях и других инструментах с многочисленными компонентами. Однако цанговый патрон часто предпочтительнее традиционного патрона, потому что он может выдерживать суровые условия работы и подходит для повторяющихся задач. Несколько особенностей делают цанги идеальными для различных применений:

• Быстрый процесс зажима
• Точное центрирование
• Надежный и прочный зажим
• Устойчивость к принудительному ослаблению достаточно для различных отраслей промышленности, где требуются зажимные устройства. Они обычно используются в различных отраслях обрабатывающей промышленности:
  • Деревообработка : Цанги часто используются в сверлильных станках, что делает их идеальными для деревообрабатывающей промышленности. В сверлильных станках и аналогичных режущих устройствах цанги образуют кольцо вокруг фрез, чтобы удерживать режущие механизмы на месте.
  • Металлообработка : Применение цанг в металлообрабатывающей промышленности многочисленно, так как многие устройства требуют зажимной способности. Как правило, традиционные цанги для металлообработки используются для крепления круглых прутков и инструментов. Другие типы цанг, в том числе квадратные и шестигранные, используются для конкретных проектов. В металлообработке также используются электронные цанги, ступенчатые цанги и мягкие цанги для закрепления более крупных деталей во время определенных работ.
  • Цанги ER : Эти устройства часто считаются лучшим выбором для производителей, когда речь идет о зажимных устройствах. Цанга ER — это инструмент с ЧПУ, используемый для удержания различных компонентов, используемых на мельницах. Эти устройства состоят из основного корпуса и торца угрозы. Гайка навинчивается на главный вал. Цанги ER доступны в сериях от ER-8 до ER-50, где каждый номер модели относится к размеру диаметра держателя в миллиметрах.

  Цанги также широко используются в двигателях машин для формирования муфты для впускных и выпускных клапанов и поддержания в них постоянного давления. Кроме того, эти устройства используются в полупроводниковых проектах и ​​для многих видов бытовых изделий. В автомобильной промышленности цанги используются в различных двигателях для поддержания постоянного давления во внутренних механизмах.

  Заключение

  Независимо от того, работаете ли вы со сверлильным станком или фрезерным станком с ЧПУ, цанги, скорее всего, будут использоваться для поддержания их работы. TM Smith Tool – признанный лидер в отрасли систем крепления инструмента. Мы поставляем высококачественные детали, в том числе цанги различных размеров, для клиентов из США
