Фасады с присадкой под петли: Выполнение присадок под петли шарнирные на мебельных фасадах

Выполнение присадок под петли шарнирные на мебельных фасадах

Чаще всего мебельные фасады представляют собой распашные или откидные дверцы, а следовательно, требуют для своей установки на корпуса такой фурнитуры, как петля шарнирная. Для нее, в свою очередь, необходима присадка на тыльной стороне этих самых фасадов для мебели. По Вашему желанию мы можем ее выполнить.

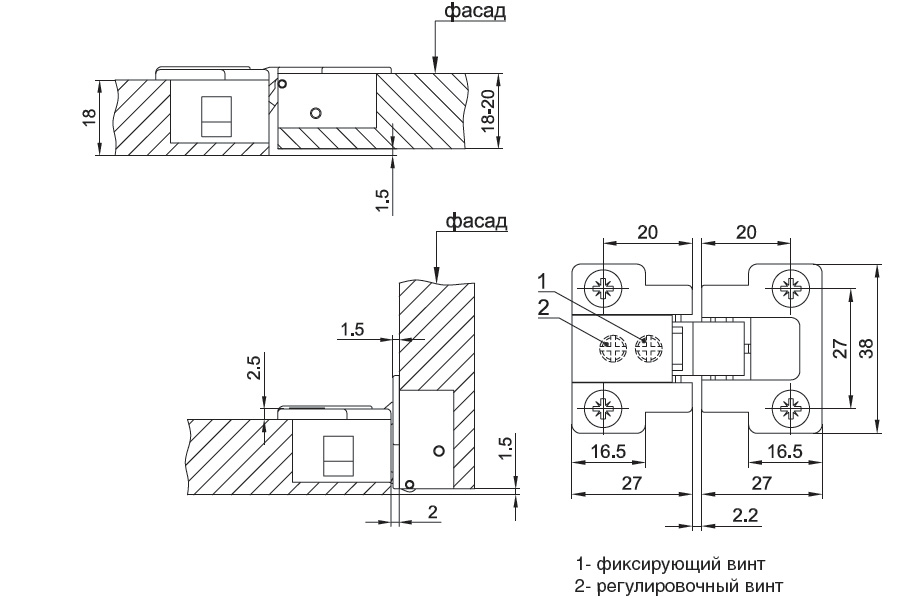

Выполнение присадок под петли шарнирные на мебельных фасадах из МДФ в облицовке пленкам ПВХ, пластиками, шпонами, в отделке эмалями и на фасадах из МДФ-профилей

Стандартные обнижения для петель шарнирных на МДФ-фасадах в различных облицовках и отделках выполняются по их высоте, если не указывается иначе. Если Вам необходима присадка по ширине мебельного фасада, то в бланке заказа необходимо указать: «Обнижения по ширине».

На отдельном мебельном фасаде делается по два обнижения. Центр каждого обнижения располагается на расстоянии 100 мм от края изделия.

Если высота мебельного фасада более 1000 мм, рекомендуется выполнять на нем 3 и более обнижений (по 1 обнижению на каждые 500 мм). В таком случае два обнижения делаются на расстоянии 100 мм от края мебельного фасада, а остальные на равном расстоянии между ними.

Если размер стороны мебельного фасада, на которой необходимо выполнить присадку под петли шарнирные, находится в диапазоне от 250 мм до 400 мм, стандартная присадка выполняется на расстоянии 80 мм от края.

Минимальный размер стороны мебельного фасада, при котором возможно выполнить присадку под петли составляет 250 мм. Если размер меньше — присадка не выполняется.

На пленочных и эмалевых МДФ-фасадах Вида № 19 «Джаз», а также на пленочных рамочных мебельных фасадах Видов № 6/80 «Рамка широкая сборная заваленная» и № 6–8/80 «Рамка широкая сборная без завала» обнижения по ширине выполняются на расстоянии 120 мм от края. При этом минимальная ширина МДФ-фасадов этих Видов, которая позволяет выполнить присадку для петель по ширине — 330 мм.

Стандартная присадка под петли шарнирные как по высоте, так и по ширине на фасадах из МДФ крашеных и под пленкой Вида № 20 «Блюз» выполняются на расстоянии 120 мм от края фасада. Минимальные высота и ширина изделий Вида № 20, при которых возможно выполнить обнижения для петель шарнирных — 330 мм. При меньших размерах присадка не выполняется.

При заказе обнижений на фасадах из МДФ под пленками ПВХ и в отделке эмалями Видов № 2 «Классик», № 9 «Арка», № 12 «Готика», на всех гнутых изделиях с внутренним радиусом, на дверцах модельной группы «Машенька», а также на модельных витринах «Прима», «Уголок» и «Асимметрия», которые имеются в некоторых системах мебельных фасадов, необходимо указывать Левое (открывается левой рукой) или Правое (открывается правой рукой) открывание двери. Для этого в бланке заказа отмечается количество обнижений в соответствующей колонке (присадка левая или присадка правая).

Заказывая присадку по ширине в изделиях этих Видов (кроме группы модельных фасадов «Машенька» в связи с отсутствием возможности открывания вверх или вниз) указывается Верхнее (открывается вверх) или Нижнее (открывается вниз) открывание мебельного МДФ-фасада.

Если Вам необходима не стандартная присадка для четырехшарнирных петель на изделиях, мы исполним ее по Вашему чертежу. Не чертеже должны быть указаны расстояния от краев изделия до центров обнижений. Мебельный фасад изображается с лицевой стороны и при нанесении на него «кружочков», означающих обнижения под петли, выглядит как бы прозрачным. При этом в бланке заказа мебельных фасадов в графе «Комментарий» нужно указать: «Обнижения по чертежу».

Обратите Ваше внимание на то, что на мебельных фасадах с урезанной лже-фрезеровкой серий «Престиж» и «Элит» не представляется возможным выполнить обнижения для петель, так как они попадают как раз на самое глубокое место фрезеровки. Такие изделия используются в качестве накладок на выдвижные корзины, для крепления которых петли не требуются.

Выполнение присадок под петли шарнирные на мебельных фасадах из алюминиевых профилей

На изделиях из алюминиевых профилей Видов «Рамка широкая № 1» и «Рамка широкая № 2» присадка для петель выполняется по тем же правилам, что и на МДФ-фасадах с той лишь разницей, что при ее исполнении по Вашему чертежу центр обнижения под петлю не должен располагаться ближе, чем 90 мм от края алюминиевого фасада-рамки.

В рамочных алюминиевых мебельных фасадах Вида «Рамка узкая» выполняется присадка под специальные петли шарнирные «мини», центр которых также может располагаться на расстоянии не меньше, чем 90 мм от края изделия. В стандартном варианте расстояние составляет те же 100 мм.

Кроме того, на алюминиевых изделиях Видов «Рамка широкая № 1» и «Рамка широкая № 2» можно заказать исполнение отверстий для ручки в теле профиля и в стекле. В этом случае расположение отверстий (не ближе 75 мм от края фасада-рамки) с указанием межосевого расстояния крепежа ручки указывается на схеме Бланка заказа фасадов из алюминиевого профиля.

В разделе «Оптовым покупателям», на странице «Оптовым заказчикам мебельных фасадов» Вы сможете найти примеры заполнения бланков заказа фасадов для мебели, в которых приведены варианты оформления с указанием присадки для петель четырехшарнирных.

Поделиться с друзьями

мастер-класс с фото, правильный монтаж своими руками

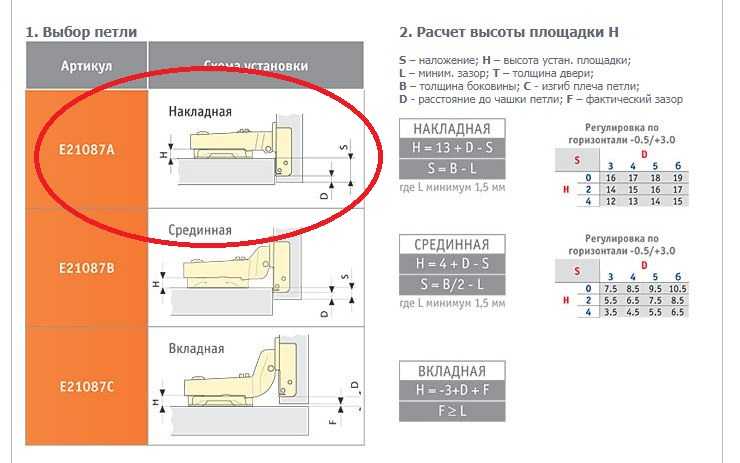

Сегодня я подробно освящу такой часто встречающийся вопрос, как присадка чашечных мебельных петель («петель-лягушек, как их иногда называют). Разберем этот процесс на примере установки фасада на кухонный короб под мойку. Используются в данном коробе недорогие петли быстрого монтажа с интегрированными доводчиками.

Сначала присаживаем монтажные планки. Для этого петля разбирается. Проводим разметку, откладываем от низа короба следующие размеры: 100 мм (центр нижней петли) и 600 мм (центр верхней пели). Ставим на этих уровнях карандашные отметки.

От них откладываем перпендикуляр 37 мм от которого в каждую сторону по 16 мм (16+16=32). Эти точки желательно засверлить тонким 1 мм сверлом. Прошу прощения за качество фото. Я сначала прикрутил планку, и лишь потом вспомнил о необходимости сфотографировать, поэтому отверстия имеют столь неприглядный вид.

Парой саморезов крепим монтажную планку к стойке короба. Саморезы желательно не затягивать, так как впоследствии потребуется регулировка.

Теперь переходим к более ответственному моменту – присадке фасадов.

На обратной стороне фасада (обязательно определитесь перед разметкой где низ-верх, и право-лево, чтобы потом не было обидно) так же откладываем от нижнего угла вышеупомянутые 100 и 600 мм.

С фасада я не снимаю защитную пленку, чтобы потом не повредить его при транспортировке – не обращайте на нее внимания.

Размечаем отверстие под чашку 21,5-22 мм от края. И отверстия под крепеж петли — по 24 мм в обе стороны от перпендикуляра и 27 мм от края (забыл отметить этот размер на фото). Накалываем эти точки шилом.

На инструменте для сверления таких отверстий остановлюсь чуть подробнее. Называется он сверлом (или фрезой) Форстнера. Нам потребуется диаметр 35 мм. Обратите внимание на центральный шип, который обеспечивает центрирование сверла относительно оси. Он может быть длинным (матовое сверло фирмы Globus) и коротким (желтое Энкор).

• В первом случае он лучше держится на заготовке, то есть, риск смещения фрезы при первичном засверливании ниже, но выше риск продавить этим шипом лицевую сторону.
• Во втором же наклон при первичном засверливании (это актуально для людей, которые будут сверлить простой дрелью) может привести к срыву сверла и царапинам на внутренней поверхности фасада, но риск продавить насквозь меньше.

Лично я бы советовал вам искать второй вариант и ОБЯЗАТЕЛЬНО потренироваться на ненужных детальках.

Теперь сам процесс сверления. Вариант первый – сверление с помощью сверлильного станка (надо сказать, что это идеальный вариант). Выставляем направляющую, устанавливаем центра заготовки под центром сверла, примериваемся.

После чего сверлим на глубину, которая лимитируется упором-ограничителем. Риск порчи фасада при этом стремится к нулю. И на выходе получаются вот такие аккуратные отверстия одинаковой глубины. Причем с минимальным количеством пыли (обратите внимание на пылесосный патрубок за сверлом).

Теперь рассмотрим более распространенный (бытовой) вариант сверления – с помощью простой дрели. Тут требуется большая аккуратность, но, в общем то, тоже нет ничего сложного. При первичном засверливании дрель следует держать строго вертикально, контролируя этот процесс по окружности, которая вырезается подрезными ножами фрезы.

Как только фреза заглубилась в материал на 2-3 мм, она уже не уйдет в сторону, и можно немного расслабиться, но угол желательно все таки держать. Как правило, надо остановиться когда фреза уйдет в материал по уровню верхней ее площадки, но все равно сначала потренируйтесь на обрезках. Можно сверлить в несколько приемов, проверяя глубину чашкой петли, пока не достигнете нужной.

В итоге должно получиться вот такое отверстие под чашку петли и еще пара 1 мм под крепежные саморезы.

Вставляем петли в отверстия. Чтобы их выровнять относительно края фасада, применяем длинный прямой предмет (у меня обрезок ЛДСП, можно второй такой же фасад или линейка), который подпирает спереди петли.

Такая хитрость позволяет точно позиционировать петлю строго перпендикулярно краю фасада (это хорошо видно по положению крепежных отверстий, которые мы размечали ранее).

Крепим петли еще парой саморезов.

Теперь этап навешивания петель на монтажные планки.

Тут я намучался пытаясь одной рукой удержать фасад и еще сфотографировать процесс )).

Прикладываем фасад к месту установки (снизу под него можно что то подложить или придержать ногой, как делал я) и заведя петлю на планку спереди, защелкнуть замок. Если у вас простые дешевые петли, то они так же заводятся спереди, но корпус петли заводится под винт, который имеется на планке. Затягиванием последнего и производится фиксация.

Эти же манипуляции повторяются и с остальными петлями. В принципе, фасад уже закреплен.

Остается выставить его по сторонам короба, то есть провести регулировку. Чашечные петли имеют возможность регулировки во всех трех плоскостях.

Ослабив винты, крепящие монтажную планку к стойке короба, мы получаем возможность переместить фасад вверх/вниз на 1-2 мм. Потом саморезы затягиваем обратно.

Закручивая и выкручивая регулировочный винт, расположенный в передней части петли, мы перемещаем фасад влево-вправо. Этим способом можно наклонять фасад в ту или иную сторону (изменяя положение только одной петли или крутя их в разные стороны).

И наконец, ослабляя и затягивая задний винт, мы перемещаем фасад вперед-назад.

В итоге у нас должно получиться нечто подобное. Фото финала с раскрытым фасадом.

И с закрытым. Видно, что край дверки параллелен грани короба (то есть, регулировка проведена правильно).

Ну и напоследок, разберем, сколько же петель надо вешать на фасад. Ведь понятно, что для больших дверей пары петель будет просто недостаточно. Количество зависит от размеров и массы фасадов.  Для наглядности приведу вот такую схему.

Обратите внимание, что масса может сильно варьироваться от используемых материалов.
