4 осевой фрезерный станок с чпу: Фрезерный станок ЧПУ 4 оси купить в Москве с доставкой

Опубликовано: 20.01.2023 в 20:04

Автор:

Категории: Лазерные станки

Содержание

4-осевой фрезерный станок с ЧПУ с наклоняемым шпинделем NK-1325А-45

Данные станки широко используются в
деревообрабатывающей промышленности, мебельном производстве, для
обработки деталей при строительстве, декорировании, создания моделей.
Станок с ручной сменой инструмента используется в основном для обработки
дерева.

База станка

  • В основе станка — жесткая стальная рамная конструкция.
  • Сегментный рабочий стол 1300 х 2500 мм
  • Поворотный шпиндель до 90°, 7,5(9) кВт, XWHD
  • Автоматическая смена инструмента. 8 инструментов
  • Система управления Syntec
  • Сервоприводы
  • Водокольцевой вакуумный насос 5,5 кВт
  • Централизованная система смазки

Особенности конструкции


Поворотный высокооборотный шпиндель 24000об/мин. 7.5(9)кВт WHD.


Комбинированный рабочий стол с
2-мя зонами вакуумирования и ручном управлением.


Линейная смена инструмента. Магазин на 8 патронов.


Плоские направляющие PMI по Х, Y.


Шарико-винтовая пара для перемещения по оси Z.


Косозубая передача шестерня-рейка на приводах по оси Х и Y


Калибратор
Станок скомплектован калибратором для автоматизации при выставлении высоты инструмента.


Отдельно стоящий шкаф управления исключает передачу вибрации при работе станка что гарантирует стабильную работу электроники.


Пульт тонкой настройки.


Драйверы SERVO.


Частотный преобразователь. Предназначен для управления двигателем шпинделя, где требуется высокая точность регулирования частоты вращения. Обеспечивает дости-жение максимального момента на валу двигателя и возможность прямого управ-ления этим моментом.


Вакуумный водоциркуляционный насос.


Получаемые изделия


Страна изготовления: Китай

Ход шпинделя по оси X, мм

1300

Ход шпинделя по оси Y, мм

2500

Ход шпинделя по оси Z, мм

400

Размер рабочего стола, мм

1440х3040

Точность обработки, мм

±0,025

Точность позиционирования, мм

±0,05

Рабочий стол

Комбинированный (вакуум + механика)

Смена инструмента

автомат

Максимальная скорость перемещения шпинделя, м/мин

20

Максимальная скорость гравирования, м/мин

8

Мощность шпинделя, кВт

7,5

Частота вращения шпинделя, об/мин

0-24 000

Напряжение

380V, 50Hz/60Hz

Рабочие команды

HPGL、G коды

Габариты, мм

3400х2050х2700

Вес, кг

1520


Пока нет отзывов на данный товар.


Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

Оценка товара:

Достоинства:

Недостатки:

Комментарий:

Имя:

E-mail: не публикуется

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

4-х осевой фрезерный станок с ЧПУ с автоматической сменой инструмента M1325ATH

Предназначен для высококачественного фрезерования и гравирования
поверхностей деталей и заготовок по плоскости (программное обеспечение
2D; 2,5D и 3D) и в том числе для 4-х осевой обработки криволинейных
заготовок.

Обрабатываемые материалы

Древесина любых пород, композитные материалы (ДСП, ДВП, МДФ, фанера и т.д.), «Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и
полистиролы с поликарбонатом), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластик и т.п.

Особенности

X Y: используется зубчатая реечная передача, которая повышает скорость и снижает себестоимость обработки изделий.

Z: применяет шарико-винтовую передачу Тайвань с высокой точностью, линейные направляющие HIWIN «ТАЙВАНЬ» с высокой прочностью.

Область применения

Мебельное производство:

  • Простые и сложные фасады, накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных.

Производство дверей:

  • Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку
  • изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой
  • инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т. д.
  • изготовление эксклюзивных дверей из ценных пород древесины.

Получаемые изделия «4D-Обработка»

Обработка гнутых мебельных фасадов



Получаемые изделия «2D обработка»



Массив древесины

ДСП и МДФ



Мебельные фасады



Получаемые изделия «3D-обработка»


Страна изготовления: Китай

Размер рабочего стола (X*Y), мм

1300*2500

Рабочая высота (Z), мм

400

Станина

Тяжёлая цельносварная станина

Тип стола

Вакуумный

Шпиндель с автоматической сменой инструмента

HSD, Италия

Мощность шпинделя, кВт9

Скорость шпинделя, об/мин

0-24000

Способ охлаждения

Воздушное

Максимальная скорость холостого хода, м/мин

35

Диаметр фрезы, мм

Ø3. 175 — Ø12.7

Двигатель

DeIta -Taiwan сервоприводы

Инвертер

DeIta

Управление системы

SYATEС (Тайвань) EZ4

Точность повторения, мм

0.01

Электропитание

AC 380В 50Гц

Рабочая каманда (G Code)

Стандартный G код

Софт

Artcam, Powermill , UG

Вакуумные крепления для радиусных фасадов

есть

Мощность Вакуумного насоса, кВт

5. 5

Размеры упаковки, мм

3750×2200×2100

Вес, кг

1800


Пока нет отзывов на данный товар.


Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

Оценка товара:

Достоинства:

Недостатки:

Комментарий:

Имя:

E-mail: не публикуется

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

Преимущества 4-осевого фрезерного станка с ЧПУ

Автор

Категория:

  • Фрезерные станки с ЧПУ

На высоком уровне всеобъемлющая концепция работы с ЧПУ довольно проста — режущий инструмент движется по заданному пути, который передается через компьютер для создания детали, продукта или прототипа. Эта компьютеризированная методология предоставляет владельцам магазинов множество преимуществ, начиная от средне- и крупносерийного производства до достижения исключительной точности в проектах с высокой степенью детализации.

Какой бы простой ни казалась общая концепция, способы выполнения этой работы несколько сложнее.

Среди наиболее распространенных вариаций, присущих работе с ЧПУ, — количество осей, вдоль которых работает фрезерный станок, вырезая из заготовки. Существует три основных варианта количества осей, которые использует фрезерный станок с ЧПУ: 3, 4 или 5. конкретное приложение.

3-осевой фрезерный станок с ЧПУ

Самая простая форма фрезерного станка с ЧПУ имеет три оси и может перемещаться и резать по каждой из них одновременно.

  • Ось X перемещается слева направо
  • Ось Y перемещается спереди назад
  • Ось Z перемещается вверх и вниз

3-осевой фрезерный станок с ЧПУ очень распространен и обычно используется для резки плоских двумерных деталей.

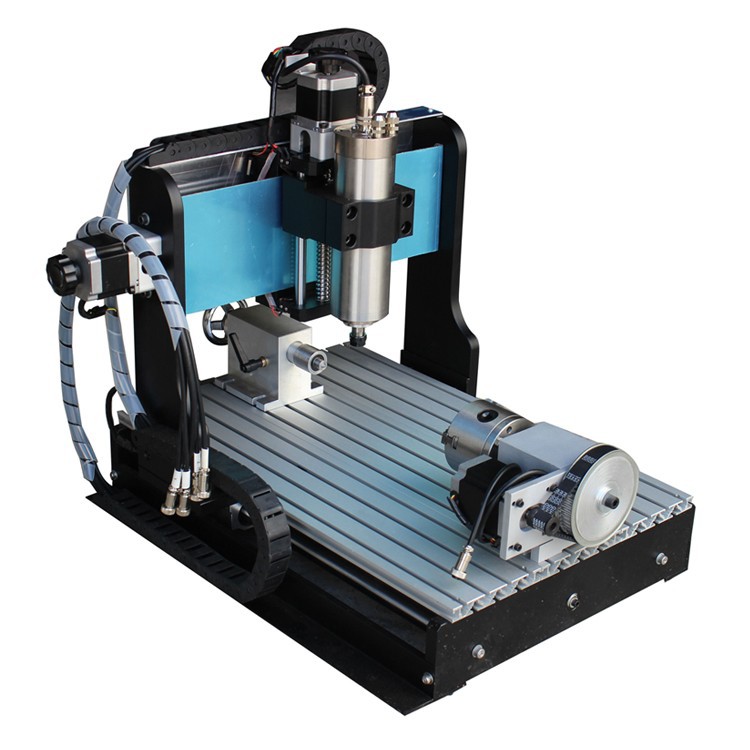

4-осевой фрезерный станок с ЧПУ

4-осевой фрезерный станок имеет те же оси, что и 3-осевой фрезерный станок, а также дополнительную ось А, которая поворачивает шпиндель вокруг оси X на угол до 180 градусов в процессе резки.

Эта ось вращения позволяет выполнять резку на нескольких сторонах заготовки без сброса, в то время как 3-осевой фрезерный станок может одновременно выполнять резку только на одной стороне одной и той же детали. 4-осевые фрезерные станки с ЧПУ являются предпочтительным методом для сложной, сложной резки и резьбы, которые часто можно увидеть в мебели, музыкальных инструментах, краснодеревщиках и многом другом.

5-осевой фрезерный станок с ЧПУ

5-осевой фрезерный станок также имеет те же три основные оси (X, Y и Z), но имеет две дополнительные оси вращения — ось A, которая вращается вокруг оси X и ось B, которая вращается вокруг оси Y. Эта функция двойного вращения позволяет одновременно резать пять кромок материала.

Таким образом, 5-осевые фрезерные станки с ЧПУ часто используются для резки больших трехмерных деталей в автомобильной, аэрокосмической и водной промышленности, и это лишь некоторые из них.

В то время как пятая ось обеспечивает некоторую дополнительную гибкость и эффективность, более длинная ось X и увеличенная высота портала этих станков часто могут приводить к снижению стабильности и точности по сравнению с 4-осевыми фрезерными станками.

В этом видеоролике RouterBob рассказывает о многих ключевых преимуществах оси 4 th и проводит нас через весь процесс изготовления детализированной высококачественной мебельной ножки.

Испытайте преимущество 4

th осей с ShopSabre

ShopSabre производит лучшие в отрасли станки с ЧПУ, обеспечивающие точность, эффективность и полную универсальность — и все наши фрезерные станки имеют возможность одновременной обработки 4 th осей. Это позволяет проявить больше творчества в дизайне, повысить эффективность и точность, чтобы помочь начинающим любителям и владельцам коммерческих магазинов, работающих полный рабочий день, добиться действительно выдающихся результатов с минимальными затратами труда.

Купите нашу непревзойденную коллекцию 4-осевых фрезерных станков с ЧПУ или получите предложение сегодня, чтобы вывести качество и производительность вашего цеха на новый уровень.

4-осевой фрезерный станок с ЧПУ для перемещения портала и стола в Китае

ПредыдущийСледующий , автомобиль, корабль, яхта и большой музыкальный инструмент.

4-осевой фрезерный станок с ЧПУ может выполнять резьбу по изогнутой поверхности, а также выполнять сквозную резьбу для изогнутых пластин и пластин по всему периметру. Независимо от того, изогнута пластина на 180 градусов или на 90-градусная защита, ее можно вырезать естественным образом, и эффект резьбы под каждым углом не будет деформирован.

Материал

Материал :

Древесина: фанера, мягкая древесина, твердый дерево, MDF, Disboard

Пластик: акрил, ABS, HDPE, PVC, UHMW, HDPE

Каня , сланец, базальт, галька, натуральный камень, керамика, фарфор

Металл: алюминий, латунь, медь, мягкая сталь, нержавеющая сталь

Композит: алюминиевый композит, медный композит, титановый композит, цинковый композит.

КОНФИГУРАЦИЯ

шпиндель

4-осевой фрезерный станок с ЧПУ оснащен шпинделем с частотой ISO30 9 кВт и программируемой скоростью до 24 000 об/мин. Шпиндель оснащен керамическими подшипниками, способными выдерживать высокие температуры. Он мог вращаться на +- 135° по оси C.

Функция автоматической смены инструмента Carrousel

Магазин автоматической смены инструмента

система управления фрезерный станок с ЧПУ

Международная система управления Advanced total new concept CNC. –Система управления платформой ПК –Водонепроницаемая конструкция –Внутренний открытый ПЛК, макрос –Функция автоматического сохранения файлов при отключении питания –Поддержка MPG –Ethernet, поддержка USB

Прижим заготовки

Матричный стол и мощный вакуумный насос (до 140 м3/ч, -85 кПа) используются для обеспечения наилучшего вакуумного прижима, что очень важно для многослойного производства. Стол имеет фенольную вакуумную поверхность толщиной 25 мм, установленную на стальной базовой раме. Невакуумный стол также доступен в качестве опции.

Линейная направляющая Фрезерный станок с ЧПУ

Линейное движение осуществляется реечной передачей по осям x и y, шариковинтовой передачей по оси z. Фрезерный станок с ЧПУ серии OMNI ATC оснащен линейными направляющими 30 мм или 25 мм 20 мм по всем осям.

Сервопривод и драйвер Yaskawa

Двигатели и приводы представляют собой цифровые бесколлекторные сервоприводы переменного тока на всех осях.

буровая установка

Доступные агрегаты включают буровую установку и пилу.

Параметры

Параметры Движение 40133

. ; 1300*2500; другие
Z-Axis Travel 400mm 1000mm or others
C Axis +-135° +-135°
Spindle Power HSD9kw aircooling 18000rpm or higher power HSD9kw aircooling 18000rpm мощность или выше
Повторяемость +/- 0,05 мм +/- 0,05 мм
Макс. Быстрая скорость перемещения 15 м/мин-40 м/мин 15 м/мин-40 м/мин
Система привода по осям X и Y Рейка и шестерня, рельсовый линейный подшипник Рейка и шестерня, рельсовый линейный подшипник
Система привода по оси Z Ходовой винт, рельсовый линейный подшипник Ходовой винт, рельсовый линейный подшипник подшипник
Стандартная рабочая поверхность алюминиевый Т-образный профиль Комбинированный бакелитовый вакуумный стол алюминиевый Т-образный профиль
Двигатель Сервопривод Сервопривод
Рабочее напряжение AC380V/50HZ, 3PH; 220 В/60 Гц, 3 фазы; 440 В переменного тока/50 Гц, 3 фазы 380 В переменного тока/50 Гц, 3 фазы; 220 В/60 Гц, 3 фазы; AC440V/50HZ, 3PH
Command Language G Code&M Code G Code&M Code
Collet ISO30 ISO30 or ER32
Operating System Syntec Syntec
