Введение

На самом деле история с выбором принтера была не такой большой — у меня уже есть в использовании на протяжении около года отличный представитель SLA-принтеров Longer Orange 10, а вернее, его честный клон Alfawize SLA, который представлен на заглавной картинке (с зеленым колпаком). Качественное развитие этой модели — Longer Orange 30, это 3D принтер с еще большей областью печати, большей скоростью печати, а также с разрешением 2К (2560 х 1440 пикселей) при, практически, той же стоимости. В настоящий момент принтеры в наличии на складе в Москве и готовы к отгрузке. Расходные материалы также есть в наличии.

Купить 3D-принтер Longer Orange 30 в Longer Global Store

Купить 3D-принтер Longer Orange 30 в Longer Official Store

Купить  3D-принтер Longer Orange10

Купить фотополимерную смолу Longer3D UV Resin

Подробное описание доступно на официальном вебсайте Longer3D. Если кратко — модель Longer Orange 10 это SLA-принтер начального уровня, при всей его безотказности основное преимущество — это цена. Модель Longer Orange 30 — один из самых-самых дешевых 2К-фотополимерных принтеров. Наверное, самосборный принтер обходится в такую же сумму или, даже, дороже. Подробнее про выбор фотополимерного принтера для хоббийной и профессиональной печати смотрите в отдельной статье-подборке на iXBT. Для начинающих стоит присмотреться к недорогим FDM-принтерам.

Технические характеристики:

Наименование: Longer3D Orange 30
Тип устройства: Фотополимерный (LCD стереолитографический) 3D принтер
Тип расходных материалов: УФ смола, в том числе модельные и стомотологические фотополимеры
Длина волны излучения: UV LED 405 nm
Область построения: 120 х 68 х 170 мм
Толщина слоя: 10…100 микрон (мкм)
Разрешение печати: 2560 х 1440 пикселей, 47.25 мкм
Точность перемещения по Z: 10 мкм
Скорость печати: до 30 мм/час
Подключение: USB накопитель
Управление: сенсорный дисплей 2,8″
Питание: 12В 6А 72Вт
Размер принтера: 200 х 200 х 390 мм
Масса: 6,7 кг.

  Описание и внешний вид принтера Orange30

 Принтер поставляется собранным и готовым к эксплуатации. Для запуска потребуется установить столик для печати, который демонтирован для транспортировки, а также собрать защитный кожух.

Принтер представляет собой массивное (~7 кг) устройство с вертикальной колонной, по которой перемещается столик.

В основании встроена вся электроника и привод оси Z, перемещение осуществляется с помощью винта Т8 и рельсы MGN15. Рабочий ход 17 см по высоте. Сама печать осуществляется в ванночке размером 120 х 68 мм, в нее наливается фотополимер. Ванночка металлическая, съемная. Покрытие дна ванночки — FEP-пленка. В корпусе предусмотрены вентиляционные отверстия для отвода воздуха от УФ-матрицы.

 Интерфейсы все установлены на задней панели. Это вход USB для накопителя — принтер обеспечивает предварительный просмотр модели и автономную печать. Чуть ниже расположен выключатель и вход для питания (стандартное гнездо DC5525).

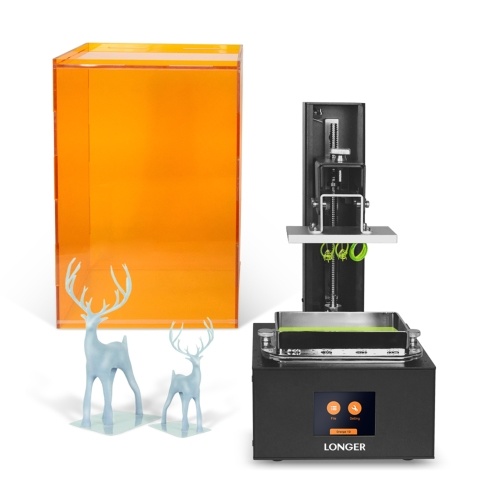

 Внешний вид 3D принтера Longer Orange 30 с установленным кожухом — принтер готов к печати.

Одно из преимуществ такого принтера — полностью закрытый процесс печати, компактный корпус — всего 20 х 20 х 40 см. Ничего лишнего, ничего не мешается на столе.

 Из особенностей выделю: установлена муфта на винт (5 х 8 мм), по Z стоит специальная гайка для компенсирования люфта перемещения. Вернее положение каретки контролирует концевой выключатель.

Комплектация принтера

 Комплект поставки включает все необходимое для первого запуска, и вообще для печати. В комплекте не только брошюра с инструкцией, но и USB-накопитель с электронным вариантом руководства и видеороликами. Также в комплекте идет мощный источник питания, шпатель, запасные материалы.

 Инструкция содержит все необходимое для первых шагов и быстрого старта печати.

 Отдельно выделю наличие пластиковых игральных карт — это эффективный и простой способ для очистки ванночки. Дополнительно положили пару защитных перчаток, фильтры для фотополимера от 3М, бумажные полотенца, запасную FEP-пленку (замечательно, 2 шт в конверте), а также набор ключей для обслуживания и ремонта.

 Блок питания стандартный.

 Мощность 72 Вт, на выходе 12В.

 Подключение принтера не составит труда даже для тех, кто никогда не пользовался 3D печатью.

Сборка защитного кожуха

Для уменьшения габаритов акриловый кожух поставляется разобранным. Перед началом работы кожух требуется собрать. Это не сложно. Состоит из пяти пластин с пазами, из которых собирается прозрачный куб.

 Собирается без клея, в комплекте есть специальный уголки для удобства, фиксируется резинками из комплекта.

 Внешний вид собранного кожуха. Просто и эффективно. Акрил задерживает УФ-излучение, защищая смолу в ванночке — она может находиться там достаточно долго.

Подготовка к работе

Для печати сразу после распаковки потребуется провести установку и юстировку столика для печати.

 Крепление осуществляется один винтом-барашком.

 Но очень важно провести выравнивание стола относительно LCD модуля в основании принтера.

 Для этого включаем принтер, ищем в меню нужную настройку.

 Кстати, вот экранное меню с актуальной версией прошивки. Обновить прошивку можно с накопителя, скачать с оф. сайта.

Ослабляем четыре крепежных винта столика.

Заходим в меню Move, выбираем выравнивание стола.

 Стол опускается до самого нижнего упора. Проверяем плотность прилегания стола к пленке. Закручиваем и затягиваем винты. Все, принтер откалиброван.

 На всякий случай я проверил работу УФ- матрицы. В меню можно проверить ее температуру, а также включить-выключить.

 Засветка ровная, светит мощно. На первых моделях SLA принтеров были заметно послабее матрицы (например, на популярном Sparkmaker). Мощная УФ-матрица в Longer обеспечивает быструю засветку, быструю печать.

 Подливаем фотополимер в емкость.  Использовать можно любой фотополимер, на фото недорогая смола от Anycubic.

 Устанавливаем накопитель с моделью.

Включаем принтер.

 Кстати, несколько слов про подготовку модели.

 Программное обеспечение LongerWare

 Что касается программного обеспечения — слайсера LongerWare, то дистрибутив и инструкцию можно найти как на оф. сайте, так и на USB накопителе в комплекте. Особых требований как к компьютеру, так и к пользователю нет, при установке рекомендую сразу выбрать свою модель принтера в настройках.

 Процесс обработки модели осуществляется буквально в несколько кликов (добавляем -> двигаем/масштабируем/вращаем -> размещаем подставки -> нарезаем модель -> сохраняем на накопитель).

 Подставки размещаются в автоматическом режиме достаточно неплохо, можно и не трогать этот момент для начинающих.

 Устанавливаем накопитель в принтер, включаем, выбираем меню File, затем нужный файл модели.

 Отдельный плюс принтеров Longer — предусмотрен предварительный просмотр модели и приблизительное время печати. Очень удобно. При печати есть пауза — можно проверить модели  и подлить фотополимер, если модель большая.

 Накрываем колпаком, запускаем печать.

Результат печати

 После печати я снимаю столик и отделяю модель. Снимается столик и ставится обратно одним движением (один установочный винт), калибровка при этом не нарушается.

 Для отделения модели служит шпатель, постарайтесь не повредить поверхность стола, ни распечатанную модель.

На фото кронштейн для экшн-камеры.

 Рекомендую делать короткую дозасветку (30-60 секунд) в УФ лучах. Для этого подойдет обычная УФ лампа накаливания, УФ-энергосберегающая лампа или УФ светодиоды.

 Кстати, поддержки убираются просто — механически, то есть срезанием или откусываением.

 Результат печати потрясающий — скорость печати некоторых моделей превышает аналогичную у FDM принтеров. Точность и качество печати недостижимо для FDM принтеров — это до 10 микрон, просто не видны глазом слои печати. Такой принтер отлично подходит для прототипирования в офисе, для начала своего дела, для моделизма — получаются отличные реалистичные дополнения для масштабных моделей. Подойдет для печати разработанных корпусов для РЭА, для ювелирного дела и многое, многое другое.

 Самое главное преимущество принтера Longer Orange 30 — это отличное соотношение цены и качества результата. Принтер подойдет для начинающих — особых навыков для печати он не требует. Я постараюсь и дальше освещать тему SLA печати в блоге на iXBT, и если у вас есть вопросы — задавайте.

Longer Orange 30 — обзор и выводы по итогам 2 недель владения

С месяц назад ко мне в личку постучался представитель Longer и предложил прислать на обзор один из принтеров — FDM (не помню уже какой точно) или Orange 10. ФДМ меня уже давно не интересует настолько, чтобы писать обзоры, даже если принтер дают на халяву, а Оранж 10 с его разрешением — ну как-то несерьезно и тоже не интересно после более чем года эксплуатации Фотона S. В конце концов мы с ним договорились на Оранж 30. Не совсем бесплатно, но очень-очень дешево 🙂 Вообще-то я и его не стал бы брать, но мой знакомый, давно хотевший фотополимерник, сказал «Бери, отдашь его потом мне!» 🙂

Так что при желании вы можете назвать этот обзор проплаченным и не объективным. Однако я все опишу максимально честно, т.к. обзорами на регулярной основе не занимаюсь и не стремлюсь угодить кому-либо 🙂

Доставка с российского склада заняла несколько дней, курьер привез коробку с принтером прямо к двери. Дополнительно был приложен литр красной прозрачной смолы.

Упаковка никаких сюрпризов не имеет, все упаковано достаточно добротно, чтобы выдержать транспортировку.

Сверху дополнительно проложен весьма толстый «демпфер» из картона.

Внутри все уложено во вспененный полиэтилен.

Комплектация обычная для фотополимерника, за исключением пяти игральных карт 🙂

• четыре шестигранника
• мануал и реклама
• пара латексных перчаток
• несколько малярных фильтров
• запасная пленка
• стальной шпатель

Верхний кожух из оранжевого акрила — сборный из 4 стенок и крышки. Собирается в пазы. Для удобства сборки в комплекте идут 4 уголка, в которые ставятся стенки. Имеются так же 3 резинки, которыми короб стягивается после сборки. Полагаю, что по-хорошему после сборки короба все стыки надо бы проклеить и когда клей высохнет — снять резинки.

Ось Z на одной рельсе шириной 15 мм. Рельса закреплена на стенке стального короба оси. Гайка — двойная, подпружиненная. Ходовой винт соединяется с валом мотора через спиральную муфту. Вверху закреплен механический концевик, ограничивающий верхнее положение оси, внизу — оптический для калибровки и обнуления перед началом печати.

Все выглядит достаточно аккуратно и добротно.

Ванна… Ну, свои функции она выполняет 🙂 Но конструкция ее весьма неудобна. К столу она крепится двумя винтами с широкими ребристыми шляпками и чтобы ее снять, надо полностью выкрутить эти винты, а они не слишком короткие. И после выкручивания лучше их вынуть и положить в сторонку, так как вполне возможно уронить один из них куда не надо, например при сливе из ванны полимера. Было бы удобнее, если бы фиксация ванны была организована как в Фотонах — винты в отдельных стойках просто прижимают ванну. Ослабил винты — можно вынуть ванну.

Кстати, о сливе полимера. Судя по всему, конструкторы не задумывались, что такое вообще будет нужно делать 🙂 Отсутствие носика в одном из углов и широкая юбка с винтами вокруг дна ванны очень мешают сливу. Если смолы в ванне больше 20-30 миллилитров, то при наклоне ванны полимер стремится пролиться сначала на эту юбку. Чтобы он не успел это сделать, ванну нужно наклонять быстро и сильно. Но боюсь, что рано или поздно все равно придется чистить юбку ванны от полимера, и не один раз. А из-за болтов на ней это будет весьма неудобно делать.

Ванна приходит с уже натянутой пленкой и закреплена на столе принтера. Но каким-то образом на пленке все же появились пара вмятин.

Из внешних органов на корпусе присутствует интерфейсный сенсорный дисплей 2.8″ на передней панели. На задней панели расположились гнездо USB для флэшки, разъем и выключатель питания.

Гнездо для флэшки сзади — это не очень удобно, надо сказать.

Комплектный блок питания — на 72 Ватта (12 вольт, 6 ампер). В процессе работы особо не греется, его мощности хватает с головой.

На нижней стороне расположился шильдик с названием и краткими характеристиками.

Снаружи больше ничего интересного, поэтому разберем и посмотрим что у него внутри 🙂

Разбирается он достаточно просто — откручиваются 6 болтов сверху по краям стола и стол вместе с осью Z снимается. Но перед этим необходимо на нижней стороне принтера открутить лючок, под ним открутить небольшую пластинку, прижимающую разъем дисплея и отсоединить шлейф дисплея от платы-переходника.

Внутри кучка плат с соединяющими их кабелями, один большой вентилятор, матрица засветки на радиаторе и мотор. Сначала меня несколько удивило количество проводов, идущих к матрице засветки, но потом я вспомнил, что там еще стоит термодатчик. Принтер во время печати и теста засветки измеряет и показывает температуру на плате светодиодов. При перегреве он ставит печать на паузу пока засветка не остынет.

Все разъемы довольно щедро залиты герметиком. И хотя его слой очень тонкий, тем не менее он очень прочный на разрыв и слегка тянется как резина. При попытке вынуть разъем из гнезда он даже начал стаскивать гнездо с контактов, впаянных в плату. Пришлось подрезать его ножом.

Основа электроники принтера — одноплатный компьютер Orange Pi. На него насажена плата с микроконтроллером, драйвером двигателя, драйвером светодиодов засветки и питанием. Эта плата управляет движение мотора, включением засветки и интерфейсным сенсорным дисплеем на передней стороне принтера. Одноплатник соединяется кабелями с USB-разъемом на задней стенке и HDMI-кабелем с преобразователем видеоинтерфейса на отдельной плате.

Сам одноплатник:

Плата управления двигателем, интерфейсом и засветкой:

Драйвер двигателя — A4988, без радиатора.

Драйвер светодиодов засветки:

Преобразователь видеоинтерфейса — стандартный, коих полно на Али. Преобразует видео из HDMI в MIPI. Разъем miniUSB — это просто питание.

Дисплей подключается к нему через плату-переходник, на которой дополнительно установлен питатель для дисплея.

Вся электронная начинка принтера на одном фото 🙂

Посмотрим на засветку, про которую производитель говорит, что она параллельная как у параледа. Откручиваем 4 болта и снимаем плату светодиодов с приклеенным к ней радиатором. На плате расположены 32 светодиода, судя по всему одноваттных. На каждый надета индивидуальная линза.

Давайте посмотрим что же дает такая конструкция в плане засветки.

Это лист бумаги, положенный непосредственно на линзы светодиодов:

А вот так выглядит засветка когда лист бумаги находится примерно на том же расстоянии от диодов, что и дисплей:

И еще один эксперимент — закроем все диоды кроме одного и посмотрим какого размера пятно он дает на рабочем расстоянии:

Получается, что один диод перекрывает область еще и 4-х соседних диодов. Это не паралед, конечно, когда один диод перекрывает только свою область, тут параллельность довольно условная. Но гораздо лучше, чем раструб как у первых Фотонов.

И по потреблению светодиодами. При 12 вольтах питания потребление засветки составляет около 2.35 ампер, что дает мощность засветки примерно 28 Ватт. Это меньше, чем у Фотона S с параледом и казалось бы время засветки слоя должно быть больше, но по результатам тестов оказалось, что этот Оранж засвечивает слои за меньшее время. Я думаю, что это из-за меньших потерь светового потока в данной схеме. Здесь практически весь излучаемый диодом свет собирается надетой на диод линзой. Тогда как в параледах диоды светят довольно широко, и на линзы, отстоящие от диодов на расстоянии 3-4 см попадает меньше половины их света. Остальное улетает в стороны или гасится на черных перегородках, стоящих между линзами.

Итак, с разборкой покончено, пора тестировать его работу 🙂

Первое, что не слишком приятно удивляет — довольно шумный вентилятор, который включается вместе с питанием и молотит постоянно. Почему не сделали его включение только на время печати — непонятно.

Пользовательский интерфейс у принтера довольно лаконичный, но вполне понятный и удобный. Список файлов на флэшке представляется в виде таблицы, без предпросмотра.

Чтобы посмотреть информацию о файле и предпросмотр модели в нем нужно дважды нажать на нужный файл. Откроется окно с предпросмотром.

Отсюда можно запустить печать или посмотреть подробную информацию о режимах печати.

В процессе печати выводится информация о ходе печати (количество слоев, время) и температура диодов засветки. Можно поставить печать на паузу или прервать ее.

Однако сюрприз: при постановке на паузу платформа не приподнимется, чтобы можно было посмотреть как там идет процесс, а останется на высоте очередного слоя 🙂 И еще сюрприз: при нажатии прерывания печати принтер не станет торопиться с этой самой отменой, а сначала досветит очередной слой положенное время. А если Вы нажали отмену в самом начале, когда он только поехал обнулять ось, то принтер не станет ради Вашего каприза останавливаться, а доведет процесс обнуления до конца. То есть если Вы нажали «Печать», а потом спохватились, что забыли снять с платформы предыдущую модель, то остановить вдавливание этой модели в дисплей можно только отключением питания, кнопка «Стоп» тут не проканает :)В меню настроек можно подвигать ось Z, проверить работу дисплея и засветки, посмотреть информацию о принтере.

В пункте движения оси можно поднимать-опускать ось с шагом 1, 10 и 50 мм и обнулить (отхомить).

Проверка дисплея и засветки. Тут можно включить-выключить диоды засветки, а так же включить-выключить отображение тестового рисунка на дисплее.

Ну и меню с информацией о принтере.

Итак, теперь о самой печати. Для начала, конечно, нужно откалибровать платформу. Тут все стандартно для такой схемы:

— закрепляем платформу на оси верхним винтом с барашком

— убираем со стола ванну и кладем на дисплей лист офисной бумаги

— ослабляем винты, фиксирующие положение платформы, чтобы платформа свободно болталась

— заходим в меню движения оси и нажимает «Домой»

— когда платформа доедет вниз до концевика и остановится после повторного, медленного движения, начинаем по чуть-чуть подтягивать ослабленные винты крест-накрест. Платформа при этом должна свободно лежать на листе бумаги. Когда усилие подтяжки винтов становится уже значительным, затягиваем их окончательно.

Это идеальное развитие ситуации 🙂 Однако и тут будет сюрприз, о котором я подробнее расскажу ниже.

Итак, я откалибровал платформу по одному листу, поднял ее и поставил ванну с налитым в нее полимером Longer (прозрачный красный), который мне прислали вместе с принтером. Для начала я решил не изгаляться и напечатать одну из тех моделей, что уже лежали отслайсенные на флэшке. Выбор пал на какое-то крепление чего-то, т.к. эта деталь была самой низкой и, соответственно, быстрее всего печаталась.

Что я заметил во время печати: во-первых, звука отрыва слоев от пленки нет. Вообще. Похоже, что пленка идет довольно качественная, получше, чем у Эникубика 🙂 Второй момент — подъем происходит в два этапа — сначала медленно приподнимается на 2 мм, а потом с более высокой скоростью поднимает еще на два. Опускание происходит так же — сначала быстро, под конец медленно.

И вот два ведра дегтя в этой бочке: 1 — на паузе платформа не поднимается, чтобы можно было посмотреть как там идет печать, а остается на высоте очередного слоя. 2 — параметры печати изменить нельзя, никакие — ни время засветки, ни высоту или скорость подъема. Может быть для кого-то это и неважно, а я обеими этими возможностями время от времени пользуюсь и для меня это довольно существенный минус.Печать этой детали прошла вполне успешно. Качество печати так же не разочаровало.

Хотя я и ожидал немного другого. Так как здесь дисплей прилегает к пленке (как на моем Фотоне после модификации), то я ждал, что резкость печати будет выше, горизонтальные поверхности будут матовыми из-за пикселей. Но нет, горизонтальные поверхности блестят глянцем, хотя под микроскопом можно заметить на них следы пикселей. Но бугорками они не торчат.

Ну ок, в принципе получается достаточно неплохой компромис между торчащими пикселями и размытостью мелких деталей.

Потом поставил на печать черепушку штурмовика (вроде бы).

Ну тоже неплохо. Но это все несерьезно, пора приступать к печати нормальных тестовых моделей, показывающих возможности принтера.

Тут пришла пора установить слайсер от Лонгера. В двух словах — это еще более убогая программа, чем слайсер от Эникубика. Годится только для того, чтобы непосредственно нарезать подготовленную в другом слайсере со всеми поддержками STL. Однако этот слайсер может еще конвертировать файлы в формате .zip, отслайсенные в Читубоксе. А что радует еще сильнее — сам Читубокс при установке соответствующего плагина умеет слайсить и сохранять в формате .lgs30, который понимается принтером. Правда, не без косяка — в Читубоксе нельзя настроить отдельно быструю и медленную скорости и высоту подъема между слоями.

Кстати, принтер видит файлы на флэшке только в каталоге longer3d , так что сохранять их следует только в этот каталог. Тоже совершенно непонятное ограничение…

Для тестов я отслайсил стандартный тестовый кубик 3DSLA с толщиной слоем 40 мкм, как я всегда и слайсю. Для чистоты эксперимента взял полимер Elegoo, который очень хорошо показал себя в тестах на детализацию. Так как на Фотоне оптимальное время для этой смолы составило 7-8 сек, то и тут поставил это же время. И вот тогда-то я и узнал, что хотя засветка у Оранжа слабее по мощности, но засвечивает она сильнее и время надо сокращать 🙂 Оптимальным получилось 5 секунд. И тут вылез очередной сюрприз — у кубика как-то сплющилось и пропало примерно 0.5 мм снизу. Да и детализация, откровенно говоря, оказалась не такой хорошей, как я ожидал. Но заметно лучшей, чем у немодифицированного Фотона S.

А вот со «съеденными» нижними 0.3-0.6 мм моделей я разбирался долго. Размеры по X-Y четкие, а по Z сильно занижены. Да и на модели это видно.

При этом калибровка по 4 листам слегка снижает эту разницу, модель становится ниже «всего» на 0.2-0.3 мм. Но это не дело калибровать по стопке листов…

Я перепробовал все, что приходило в голову, мы общались с знакомым по этому вопросу. Как оказалось, у него точно такая же проблема была на Фотоне Зеро и побороть ее он не смог.

Я достал индикатор и начал экспериментировать. Снял ванну, положил на дисплей лист бумаги, обнулил ось и приставил индикатор к платформе.

Сначала грешил на то, что при затягивании винтов платформа опускается вниз. Но обнаружил, что при аккуратном неспешном затягивании винтов по кругу ноль почти не сбивается, максимум — на 5 соток. При вытаскивании листа из под платформы она уходит еще на 2-3 сотки, но все равно ведь это не 0.5 мм. При движение платформы вверх и вниз по 1 мм после калибровки индикатор показывает движение ровно на 1 мм, практически без погрешностей. При повторном обнулении платформа приходит ровно в ноль. Запускаю тестовую печать без ванны с полимером — индикатор показывает, что печать начинается с нуля и при каждом следующем слое платформа поднимается ровно на его высоту, как положено. Ну то есть все отлично.

Ставлю ванну с полимером, обнуляю платформу, пристраиваю индикатор — и опа! — по индикатору получается, что до первого слоя платформа не смогла дойти примерно 0.5 мм.

После пары дней мучений, так и не поняв причин всего этого, я решил, что проблема может быть в том, что плоскость дисплея находится чуть ниже плоскости стола.

Ну кто его знает, может быть это как-то влияет на калибровку, или пленка в ванне прогибается на это расстояние или еще что-то. Я уже просто не знал на что списать эти съеденные доли миллиметра при печати. Решил убить одним выстрелом двух зайцев — выровнять плоскость дисплея по плоскости стола и заодно защитить дисплей. Для этого я вырезал из пленки толщиной 0.25 мм прямоугольник по размеру дисплея, содрал родную изоленту по периметру дисплея, положил на дисплей пленку и опять заклеил периметр. Родная окантовка потянулась при снимании, ее ровно уже не получилось наклеить, поэтому применил медный скотч как очень тонкий и совершенно непрозрачный (чтобы засветка не пробивалась по бокам от дисплея).

Дисплей, кстати, лежит на довольно толстом стекле, примерно 3 мм.

Получилось как-то так:

Левая сторона оказалась слегка выше плоскости стола из-за кривизны посадочного места, но это как раз не страшно.

Откалибровал заново по двум листам, поставил на печать тестовый кубик. Результат сильно разочаровал. Во-первых, опять оказались съедены нижние 0.4 мм кубика, а во-вторых очень сильно упала резкость печати. И даже появилось двоение в мелких деталях. Вот, обратите внимание на надпись 3DSLA. RU:

И стало мне понятно, что этот псевдопаралед с линзованными диодами- не такая уж крутая штука. И надо его проверить на геометрию в целом по полю печати.

А пока… Дисплей должен быть вплотную к пленке ванны, иначе резкость печати падает очень сильно. Тогда я переставил пленку под дисплей. Съедание низа модели никуда не делось.

В общем-то это не большая проблема если печатать модели на поддержках, но меня это уже зацепило — должна же быть какая-то причина 🙂 И повозившись и поэкспериментировав еще пару дней я пришел к выводу, что тут виновата совокупность нескольких технических решений в этом принтере.

Вот к каким выводам я пришел в конечном итоге.

Пока калибровка и тестирование после нее происходит без ванны с полимером (или с пустой ванной, без полимера) — все отлично, но как только подставляется ванна с полимером — нулевая точка (по срабатыванию концевика) оказывается на 0.4-0.5 мм ниже. Значит проблема связана со смолой в ванне. Когда в начале печати ось едет на обнуление к концевику, платформа движется в полимере, выдавливая его из под себя. Но выдавить быстро густой полимер из под большой плоской платформы невозможно, поэтому платформа начинает испытывать сопротивление, и чем ближе ко дну опускается — тем сильнее сопротивление. А ходовой винт продолжает вращаться, опуская рычаг платформы. В самом конце получается, что из-за сопротивления выдавливаемого полимера платформа еще не опустилась окончательно на пленку, и вращение ходового винта заставило и рычаг платформы слегка перекоситься (на сколько позволяет микролюфт каретки на рельсе) и муфту растянуться — так как платформа уже не может опускаться с нужной скоростью, то начинает подниматься винт, растягивая муфту. И когда концевик наконец-то срабатывает — растянутая муфта и, возможно, перекошенный рычаг как раз и дают эти самые 0.3-0.5 мм, на которые платформа все еще стремится опуститься.

Я проверил эту теорию, придавливая платформу рукой с усилием около 1.5 кг когда в начале печати ось опускалась на обнуление. И это сработало — модель напечаталась правильной высоты.

Как это можно исправить в данном принтере — я не представляю. По хорошему, надо чтобы концевик срабатывал когда платформе остается до дна еще 1-1.5 мм, то есть когда полимер еще достаточно легко выдавливается из под платформы. И прошивка должна учитывать, что ноль печати — это не концевик, а ниже него на определенное расстояние. Так сделано в Фотонах. И там такой проблемы нет. Но тут прошивка этого просто не предусматривает.

Еще один выход — калибровать не по листу офисной бумаги, а по какому-то более толстому листу, но проблема в том, что толщину этого листа придется подбирать экспериментально, по результатам печати после каждой попытки. И это еще будет зависеть от густоты полимера.

В общем, не знаю… Недостаток не критичный, но неприятный. Как и все остальные недостатки этого принтера 🙂

Ладно, вернемся к хорошему 🙂 Последний тест, который я провел — это тест геометрии по всему полю печати. Чтобы посмотреть как этот псевдопаралед справляется с проблемой, свойственной принтерам с раструбом в засветке. Для этого я нарисовал модель по образу ув. Apollone — 9 восьмигранников по углам и центрам сторон платформы с такими размерами:

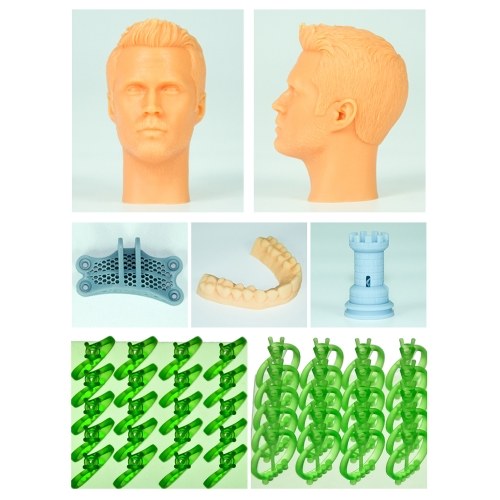

Результаты печати получились вот такими:

Я бы сказал — отличные результаты 🙂

Этот псевдопаралед хотя и хуже настоящего параледа, но безусловно гораздо лучше обычной засветки в зеркальном раструбе. В плюсы ему можно записать и отличную равномерность засветки. Но он не терпит никакого промежутка между дисплеем и пленкой ванны и резкость у него все же чуть похуже.

Выводы.

В целом принтер достаточно неплох. Не без недостатков, но многие его недостатки производитель может допилить в прошивке, а некоторым пользователям они даже и не покажутся недостатками. Если сравнивать с Фотоном S, то я бы предпочел Фотон. Без допилинга он печатает похуже, но зато бесплатный или недорогой допилинг (перестановка дисплея) ставит его гораздо выше этого принтера. Но у него и стоимость гораздо выше. Если выбирать между первым Фотоном и этим принтером — я предпочел бы этот принтер. Более жесткая ось, лучшая по качеству засветка. Если производитель исправит в прошивке некоторые косяки, то недостатков у этого принтера почти не останется 🙂

Достоинства:

— хорошая рельсовая механика, при усилии на платформу 1 кг отклонение составляет всего 0.25 мм.

— линзованная засветка

— неплохая резкость печати без всяких доработок

— цена

Недостатки:

— неудачная система калибровки

— не поднимает платформу на паузе

— неудобная в обращении ванна

— нельзя изменить в процессе печати параметры

Может быть что-то упустил — спрашивайте в комментариях 🙂 Еще несколько дней принтер будет у меня, потом поедет к человеку, который будет на нем учиться фотополимерной печати 🙂

ЗЫ: Кстати, у Longer сейчас идут скидки на Али, в том числе и на этот принтер. С доставкой с российского склада его цена до 28 числа включительно всего 220.5 баксов — https://aliexpress.ru/item/4000221050811.html 🙂

LONGER Orange 4K Полимерный 3D-принтер

319,99 долл. США

699,00 долл. США

Оранжевый 4K Моно / США — 319,99 долларов США Оранжевый 4K Моно / ЕС — 319,99 долларов США Оранжевый 4K Моно / Другой регион — 319,99 долларов США
Оранжевый цвет 4K / США — продано
Оранжевый цвет 4K / ЕС — 269 долларов США0,99 доллара США
Оранжевый цвет 4K / другой регион — продано

Оранжевый 4K Моно

Оранжевый цвет 4K

НАС

Евросоюз

Другой регион

Метки:

Оранжевый 4К

6480*3840 Разрешение

10,5/31,5 мкм субпикселя

Быстрая печать
Монохромный ЖК-экран

Двойная ось Z для стабильной печати

Параллельные источники УФ-освещения

Тем. Обнаружение для длительного срока службы

99999999999999999.

.

9999.

.

Модель	Оранжевый 4K
ТЕХНОЛОГИЯ ПЕЧАТЕЛЯ	LCD STERELITHOGRAPHY
PRINTED	8. 70059 8. 80059 8. 80059 8.	. 80059 8.	8.	8.		8.		.	.	.	.	.	*80059.	*80059 8.	.	.	. )
Размер ЖК-экрана	5,5 дюйма
Разрешение моноэкрана	6480*3840 9 (Subpxiel)0041
Пиксель размер	x: 31,5 мкм Y: 10,5 мкм
Скорость печати	до 80 мм/ч на моно.
Z Axis	Руководство по двойной лайнере
Программное обеспечение для нарезки	ДЛИЧНЫЙ СВОБОР / CHITUBOX / LYCHEE
Строка0057
Размер принтера	230*230*437 мм (9,16 «*9,06″*17,02 «)
Dimension	310*310*580mm (12.2″*12,2 «*22.83»	999999999999999999999999995900 1999999999999.	310*580MM (12.2 «. Вес	11,5 кг

В чем разница для Orange 4K?

Почему субпиксель ЛУЧШЕ?

Если мы обновим ЖК-экран 2K до более высокого разрешения для 4K, размер пикселя уменьшится до 31,5 мкм. Кроме того, если пиксель можно разделить на 3 субпикселя, разрешение в одном направлении будет составлять 10,5 мкм, что является значительным улучшением по сравнению с ЖК-экраном 2K.

• Compared with Normal 4K Mono Screen
• O4K is X3 in pixel number
• O4K is higher precision
• Normal 4K is 5.5-6.6 inch mono screen without subpixel in comparasion

• Compared with Normal Моноэкран 2K
• O4K — это X6 в количестве пикселей
• O4K — это X6,7 выше по точности
• Обычный 2K — это 5,5–6,1-дюймовый моноэкран без субпикселей в сравнении

Подпиксель означает меньший размер каждого пикселя и большее количество пикселей на экране.

В чем ПРЕИМУЩЕСТВО субпикселя?

Алгоритм, встроенный в Longerware и прошивку, позволяет точно контролировать воздействие УФ-излучения на каждый субпиксель, чтобы создавать окончательные 3D-модели с ультрагладкими поверхностями и ультратонкими деталями.

• По сравнению с обычным моноэкраном 2K
• O4K намного лучше модели
• O4K намного более гладкая поверхность
• Normal 2K is 5.5-6.1 inch mono screen without subpixel in comparasion

• Compared with Normal 4K Mono Screen
• O4K is finer of model
• Item»> O4K is Smoother on surface
• Normal 4K is 5.5 -6,6-дюймовый моноэкран без субпикселя по сравнению с

Субпиксель обеспечит ЛУЧШЕЕ КАЧЕСТВО печати!

Сверхвысокая точность при 10,5/31,5 мкм

3D-принтер Orange 4K достигает разрешения 6480*3840 с субпикселем 10,5/31,5 мкм, что обеспечивает гораздо более высокое качество печати

5,5-дюймовый моноэкран с защитой

Этот полимерный 3D-принтер с моноэкраном поставляется с защитной пленкой для увеличения срока службы при печати и лучшей защиты экрана

Быстрая печать с моноэкраном

время экспонирования составляет 1,5 с на слой, что обеспечивает сверхбыструю печать по сравнению с цветным экраном, значительно увеличенную в 2,5–3 раза. , и обеспечить лучшую производительность по качеству печати

Дизайн с двойной осью Z

LONGER 3D-принтер Orange 4K оснащен двойными линейными направляющими по оси Z для более стабильной печати, он может быть выполнен намного лучше и стабильнее для мелких деталей

Цельнометаллический корпус

Orange 4K встроен с цельнометаллическим корпусом, обеспечивающим более стабильное выполнение всей процедуры печати и меньшее колебание, обеспечивающее надежное качество печати

Printed by Orange 4K

Список деталей в упаковке

Руководство x 1

USB -диск x 1

Scraper x 1

3M Fitter Fendel x 2

Набор инструментов x 1

Сила x 1

Gloves x 2

Wiper x 10003

Чисты Скачать

Каталог

Оранжевый 4K

Руководство

Подробное руководство-V1. 3
Подробное руководство-V1.3.2
Краткое руководство

Микропрограмма
Orange4KMono_1.3.2
Orange4KColor_1.3.2

Программное обеспечение Slice
Longerware-V1.36-WIN64
Longerware-V1.36-MAC
Chitubox-V1.7.0-WIN64
Chitubox-V1.7.0-MAC

USB-контент
Оранжевый 4K MONO
9 Оранжевый 4K COLOR 30 of 9000 Chitubox
Загрузка плагина
Руководство по использованию плагина

Местный инвентарь

Быстрая доставка

Международная гарантия

100% безопасная проверка

Более низкая цена или низкая производительность 90 Обзор 3D-принтеров 10 Дешевле или ниже0328 Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию.

Вот как это работает.

The Longer Orange 10 стоит очень дешево, но вы получаете то, за что платите.

(Изображение: © Tom’s Hardware)

Аппаратный вердикт Тома

Малоформатный полимерный 3D-принтер по бросовой цене, слабая производительность Longer Orange 10 и шаткое качество сборки делают его плохой сделкой.

ЛУЧШИЕ ПРЕДЛОЖЕНИЯ СЕГОДНЯ

Плюсы

• +

  + Недорогая цена

• +

  + Компактность

Почему вы можете доверять Tom’s Hardware
Наши эксперты-рецензенты часами тестируют и сравнивают продукты и услуги, чтобы вы могли выбрать лучшее для себя. Узнайте больше о том, как мы тестируем.

Longer Orange 10 — это 3D-принтер начального уровня в линейке Orange, который уступает Orange 30 и Orange 4K как по цене, так и по характеристикам. Он доступен на более длинном сайте (открывается в новой вкладке) за 139 долларов США., удивительно низкая цена, которая является самой дешевой из всех 3D-принтеров, которые я видел в продаже.

После тестирования Orange 10 у меня осталось больше вопросов, чем ответов относительно того, для кого предназначен этот принтер. Он использует ЖК-экран с маскировкой RGB, который по умолчанию имеет медленное время отверждения для каждого слоя, а также небольшой объем сборки. Важно отметить, что его разрешение в пикселях более чем на 50 % больше, чем у Creality LD-002R , сравнимого по цене и размеру принтера, что приводит к более низкому разрешению отпечатков и выраженному наступанию на пологих кривых, что делает его неспособным конкурировать с лучшие 3D принтеры.

Лучшее на сегодня предложение Longer Orange 10

638 Отзывы клиентов Amazon (открывается в новой вкладке)

☆☆☆☆☆

(открывается в новой вкладке)

(открывается в новой вкладке) 3

Нет информации о цене (открывается в новой вкладке)

Check Amazon (открывается в новой вкладке)

Longer Orange 10 Технические характеристики

Проведите пальцем по экрану для прокрутки по горизонтали

11119

9 2

Занимаемая площадь		x 1,7 дюйма x 4,7 дюйма (6,7 дюйма x 4,7 дюйма) 17,0 см x 36,0 см)
Build Volume	3. 86″ x 2.17″ x 5.5″ (98mm x 55mm x 140mm)
Resin	DLP Photopolymer Resin
UV Light	UV Matrix 405nm UV LED
Маскирующая ЖК -разрешение	854 x 480
Маскировка LCD размер	4,5 «
	2,8″ LCD Touchscreen
2,8 «LCD Touchscreen	.0061

Входит в комплект поставки Longer Orange 10

(Изображение предоставлено Tom’s Hardware)

The Longer Orange 10 поставляется со всеми расходными материалами, необходимыми для подготовки к печати, включая блок питания и металлический скребок. для удаления деталей, перчатки, тряпка для очистки, карта microSD, USB-устройство чтения карт памяти microSD и некоторые фильтры из смолы для повторного использования смолы. Крышка, устойчивая к ультрафиолетовому излучению, поставляется в разобранном виде (подробнее об этом позже), и все детали, необходимые для ее сборки, входят в комплект поставки. Orange 10 также включает в себя печатное руководство, в котором описаны все шаги, связанные с запуском принтера.

Сборка Longer Orange 10

(Изображение предоставлено Tom’s Hardware)

Longer Orange 10 включает устойчивую к ультрафиолетовому излучению крышку, которую необходимо собрать перед установкой на принтер. Это немного необычно; В большинстве полимерных принтеров MSLA, таких как Anycubic Photon Mono , Creality LD-002R и Elegoo Mars Pro , используется цельная акриловая крышка, которая поставляется установленной на принтере. Крышка Longer Orange 10 состоит из пяти частей, каждая из которых покрыта защитной пленкой с обеих сторон. Эта пленка имеет тенденцию рваться и расслаиваться при отслаивании, и ее удаление требует очень много времени; мне потребовалось почти пятнадцать минут, чтобы удалить его полностью.

(Изображение предоставлено Tom’s Hardware)

После удаления защитной пленки можно собирать крышку. Мозаика на боковых сторонах панелей позволяет защелкнуть их на место, а прилагаемые черные скобы скрепляют боковые панели перед добавлением верхней панели. Сборка крышки немного напоминала жонглирование; кронштейны и верхняя часть скрепляют стороны вместе, но стороны не могут быть собраны без верхней части, удерживающей их на месте. Потребовалось несколько попыток, чтобы сделать это правильно, но в конце концов крышка защелкнулась.

(Изображение предоставлено Tom’s Hardware)

Крышка удерживается парой резинок; один вверху и один внизу. Хотя это решение относительно недорогое и позволяет транспортировать принтер в коробке немного меньшего размера, общая шаткость и отсутствие прочной крышки не внушали мне особого доверия после того, как все было собрано. Резиновые ленты туго натянуты вокруг акриловых углов, и я обеспокоен тем, что поднятие крышки приведет к тому, что резиновая лента со временем порвется из-за трения об острые углы акриловых панелей.

(Изображение предоставлено Tom’s Hardware)

Пользовательский интерфейс Longer Orange 10 представляет собой 2,8-дюймовый цветной сенсорный ЖК-экран, который предлагает основные функции управления, а также информацию в реальном времени во время печати. ЖК-дисплей яркий и отзывчивый, но общий пользовательский интерфейс немного голый, а элементы управления, используемые для калибровки платформы сборки, не имеют интуитивно понятной маркировки.

(Изображение предоставлено Tom’s Hardware)

В Orange 10 используется специальная плата контроллера с микроконтроллером STM32F103 и A49.88 шаговый драйвер. Вентилятор охлаждения платы контроллера — самый громкий компонент принтера, и во время печати он работает с очень разумной громкостью. Корпус Orange 10 сделан из гнутого листового металла, и мне понравилось ощущение прочности и стабильности, которое он обеспечивает.

(Изображение предоставлено Tom’s Hardware)

Маскирующий ЖК-экран на Longer Orange 10 представляет собой 4,5-дюймовый экран с разрешением 854 x 480. Эта комбинация приводит к относительно низкому разрешению XY 0,115 мм, гораздо более крупному разрешению, чем 0,035 мм, достигнутый за счет разрешения 4K, маскирующего ЖК-дисплеи, как на Фрозен Соник Мини 4K . Даже маскирующие ЖК-экраны без разрешения 4K, такие как экраны Creality LD-002R, имеют разрешение менее 0,1 мм (у LD-002R — 0,075 мм), поэтому это слегка толстое разрешение XY может привести к появлению деталей с видимыми ступенями на неглубоких поверхностях. кривые.

(Изображение предоставлено Tom’s Hardware)

Платформа сборки имеет наклон назад, что позволяет смоле стекать обратно в чан во время печати. Портал, к которому он крепится, изготовлен из изогнутого куска металла, а на стержне с Z-образной резьбой установлена ​​противозазорная гайка для предотвращения заклинивания во время быстрых перемещений. Компоненты движения на машине, как правило, кажутся прочными, и кажется, что гентри не имеет никакого люфта во время печати.

Выравнивание рабочей платформы на Longer Orange 10

(Изображение предоставлено Tom’s Hardware)

Рабочая платформа на Longer Orange 10 крепится к порталу четырьмя болтами, которые также используются для выравнивания. Ослабив болты на гентри и поместив лист бумаги на маскирующий ЖК-экран, я опустил рабочую платформу в исходное положение и затянул болты на гентри.

Болты имеют стопорные шайбы с разрезными кольцами, в отличие от обычных шайб, что делает выравнивание станины утомительной и сложной задачей. Когда я затягивал болты, шайба с разрезным кольцом слегка смещалась и заставляла платформу сборки подниматься или опускаться. Выравнивание этого принтера было сложной задачей, которая требовала от меня очень медленной работы, чтобы убедиться, что платформа сборки не сместилась во время затяжки.

(Изображение предоставлено Tom’s Hardware)

После того, как я выровнял платформу для сборки, я установил емкость для смолы в принтер и закрепил ее двумя винтами с накатанной головкой. Ванна имеет полимерную раму с индикаторами заполнения, отградуированными до отметки максимального заполнения 200 мл, нанесенной сбоку. Пленка FEP на дне чана установлена, предварительно натянута и готова к использованию прямо из коробки.

Безопасность печати с удлиненным оранжевым 10

(Изображение предоставлено Tom’s Hardware)

В Longer Orange 10 используется смола с УФ-излучением 405 нм, материал, с которым необходимо безопасно обращаться в неотвержденном состоянии, чтобы избежать травм. Смола может быть вредной при контакте с кожей, поэтому обязательно надевайте перчатки при заливке, очистке или обращении с неотвержденной смолой. Я также обязательно надеваю перчатки при снятии платформы сборки после печати, так как смола имеет тенденцию скапливаться на верхней части платформы и может капать, пока платформа снимается.

Убедитесь, что вы используете Orange 10 в хорошо проветриваемом помещении, чтобы свести к минимуму опасность вдыхания паров. Любые разливы или незатвердевшая смола, прилипшая к поверхности, должны быть удалены с помощью 99% изопропиловый спирт и контейнер для смолы должны быть закрыты и закреплены, когда материал не заливается активно.

(Изображение предоставлено Tom’s Hardware)

Платформа сборки на Orange 10 имеет четыре направленных вверх болта, которые используются для ее крепления к кронштейну. Это плохой элемент конструкции, так как расположение болтов означает, что очень трудно очистить незатвердевшую смолу внутри колпачков болтов или очистить пространство между головками болтов и кронштейном. Хотя наклонная платформа для сборки позволяет большей части смолы скользить обратно в чан, она все равно скапливается вокруг места соединения кронштейна с платформой для сборки, и ее может быть трудно полностью очистить. Хотя эта проблема не является уникальной для Longer Orange 10, я считаю, что она, безусловно, требует много времени и может быть легко решена с помощью цельной платформы сборки.

Печать прилагаемых тестовых отпечатков на Longer Orange 10

(Изображение предоставлено Tom’s Hardware)

The Longer Orange 10 включает четыре предварительно нарезанные модели, готовые к печати, а также файлы .STL, используемые для их изготовления. . Первым, что я протестировал, был VampireLordBust.lgs, модель размером 75,26 мм, которая печатается за пять часов и девять минут. Модель (которую я нашел , загруженной на MyMiniFactory путем поиска по имени файла) имеет опоры, встроенные в модель, а не созданные программным обеспечением слайсера.

(Изображение предоставлено Tom’s Hardware)

Я стараюсь избегать моделей со встроенными опорами, так как каждый принтер обрабатывает их по-своему, а программное обеспечение слайсера обычно лучше справляется с их созданием. Это больше проблема с полимерными принтерами MSLA, поскольку необходимо отламывать более крупные опоры, которые могут разрушить или расколоть хрупкую отвержденную смолу.

(Изображение предоставлено Tom’s Hardware)

Деталь напечатана без каких-либо проблем, и, как и ожидалось, удаление вспомогательного материала оставило некоторые дефекты. Два больших стержня под руками было трудно полностью удалить, а тонкие стержни под подбородком оставляли материал после того, как они были сломаны. Общий уровень детализации модели был приглушен, а разрешение не выглядело таким резким, как я ожидал от полимерного принтера MSLA. Зубы на этом бюсте вампира были смоделированы индивидуально, но я заметил, что их было трудно различить на распечатанной модели.

Изображение 1 из 2

(Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware)

Встроенная модель The_Three_Wise_Skulls_20mb.lgs представляет собой более высокий отпечаток (107,25 мм), что позволило мне лучше прочувствовать уровень детализации Orange 10 был способен. Эта нарезанная модель была интересна по двум причинам; он печатает полностью без поддержки, а также печатает полностью сплошным. Это означает, что в процессе печати используется больше смолы, и он кажется более тяжелым и плотным, чем бюст вампира-лорда (78 грамм против 27).

Меня больше впечатлила детализация этой модели, а время печати 9 часов 17 минут стало приятным сюрпризом, учитывая высоту модели. Низкое разрешение XY (0,115 мм) приводит к тому, что на пологих изгибах модели видны выступы, особенно на задней и боковых сторонах черепа.

(Изображение предоставлено Tom’s Hardware)

Подготовка файлов к печати с помощью LongerWare

(Изображение предоставлено: Longer)

Longer включает два приложения с Orange 10; LongerWare и Читубокс. LongerWare — это приложение, предназначенное для полимерных 3D-принтеров Orange 10, Orange 30 и Orange 120 MSLA. LongerWare включает в себя профили для различных типов смол, включая водосмываемые, стандартные и литьевые с различными разрешениями. LongerWare предлагает функции, которые вы ожидаете от программного обеспечения для нарезки, например, возможность масштабировать, поворачивать и перемещать модели перед их подготовкой к печати.

(Изображение предоставлено Longer)

Я был разочарован общим опытом использования LongerWare, хотя, поскольку
программное обеспечение кажется немного незавершенным. В программном обеспечении нет возможности предварительного просмотра времени печати или использования материалов, а после экспорта в виде файла .lgs для Orange 10 объект нельзя открыть для проверки настроек. Это похоже на серьезную оплошность, и это немного усложнило планирование моего графика печати. Единственный способ увидеть расчетное время печати — сохранить проект в виде файла . lgs, экспортировать его на карту microSD, вставить карту в принтер, нажать «Печать», а затем просмотреть время на сенсорном экране принтера.

(Изображение предоставлено Tom’s Hardware)

Чтобы протестировать LongerWare, я распечатал 32-мм миниатюру из Loot Studios , нарезанную с использованием водосмываемого полимерного профиля толщиной 0,05 мм. Миниатюра (32mm_Georgios_HelmetVersion) была напечатана чуть более чем за четыре часа, и только когда мини была над чаном со смолой, я заметил, что опоры не прикреплены к модели в разных точках. Сняв модель и почистив ее, я увидел, что в щите отсутствует большой участок. Опоры для щита пропечатались до точки контакта, а затем резко остановились, что заставило меня поверить в то, что связь между моделью и опорой была недостаточно прочной, чтобы удерживать модель на месте.

Изображение 1 из 2

(Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware)

Несмотря на отсутствие вспомогательного материала на щите, копье было напечатано без проблем и успешно завершено. Качество вспомогательного материала копья оставляет желать лучшего, некоторые отдельные структуры сливаются с соседними. Разочаровывают различные дефекты этой модели, но самым большим выводом для меня стала сложность использования программного обеспечения LongerWare. . По сравнению с альтернативой, которую предлагает Longer (Chitubox), сложно представить ситуацию, когда было бы выгодно использовать LongerWare.

Подготовка файлов к печати с помощью Chitubox

(Изображение предоставлено Chitubox)

Chitubox включает Orange Longer 10 в список поддерживаемых принтеров, но вам потребуется импортировать подключаемый модуль для экспорта расширения .lgs, используемого принтером. . Longer включает в себя как приложение Chitubox, так и необходимый плагин на карте microSD, входящей в комплект поставки машины. Chitubox предлагает все функции LongerWare, а также дополнительные функции, такие как оценка времени печати, оценка использования материала и возможность исправить любые потенциальные проблемы с нарезанным файлом путем удаления островков (отдельных пикселей, которые не связаны с основным телом и может плавать в ванне или прилипать к пленке ФЭП).

(Изображение предоставлено Chitubox)

Я использовал тот же профиль на Chitubox, что и на LongerWare (смываемый водой для 0,05 мм), но я заметил, что время экспозиции установлено на шесть секунд, а не на восемь. Это небольшая разница, но она заставила меня задуматься о том, какие еще изменения могут существовать в различных профилях между слайсерами. Все скорости Z были одинаковыми, а нижние слои имели одинаковые настройки экспозиции и высоты.

(Изображение предоставлено Tom’s Hardware)

Разрезанная в Chitubox, 32-миллиметровая миниатюрная модель Минотавра от Loot Studios была распечатана за 3 часа и 2 минуты и, похоже, не имела проблемы с расслоением опоры, которая была у модели, разрезанной в LongerWare. Детали были такими же, как и у других напечатанных моделей, хотя некоторые мелкие детали выглядели немного мягкими. Вспомогательный материал был прикреплен к модели по всему периметру, и его удаление было быстрым и легким.

(Изображение предоставлено Tom’s Hardware)

Сравнение размера печати более длинного Orange 10 и Creality LD-002R

(Изображение предоставлено Tom’s Hardware)

Longer Orange 10 — это компактный 3D-принтер, занимающий заметно меньшую площадь, чем другие 3D-принтеры из смолы MSLA. Полимерный 3D-принтер Creality LD-002R MSLA за 199 долларов предлагает аналогичные характеристики по несколько более высокой цене, поэтому имеет смысл сравнить общий объем сборки и объем принтера, чтобы понять, насколько меньше Longer Orange 10 на самом деле.

Проведите по экрану для горизонтальной прокрутки

Header Cell — Column 0	Longer Orange 10	Creality LD-002R
Masking LCD Resolution	854 x 480	2560 x 1140
XY Resolution	.115mm	.075mm
Размеры сборки	3,86 x 2,17 x 5,5 дюйма	4,69 x 2,56 x 6,3 дюйма
Объем	46,07 Кубик Дюймы	8 888 488 4. 68 888 888 488 года 9038 888 488 года.0061
Размеры принтера	6,7 x 6,7 x 14,2 дюйма	8,7 x 8,7 x 15,9 дюйма
Принтер. )	7,20%	6,20%

Значительно уменьшенная длина по осям X и Z на Orange 10 напрямую приводит к значительному уменьшению объема сборки по сравнению с LD-002R. Маскирующий ЖК-дисплей с более низким разрешением на Orange 10 означает, что разрешение XY также ниже, чем у LD-002R. Тем не менее, компактный форм-фактор Orange 10 дает ему небольшое преимущество при сравнении общего объема сборки и соотношения занимаемой площади.

(Изображение предоставлено Tom’s Hardware)

Печать прилагаемой скобки на длинном оранжевом 10

(Изображение предоставлено Tom’s Hardware)

детали, предназначенные для реального использования. Orange 10 включает в себя файл на microSD под названием «BRACKET. lgs», который распечатывается за полтора часа. Кронштейн заполнен шестиугольными отверстиями для облегчения, которые перфорируют модель вертикально, и круглыми отверстиями для облегчения, которые проходят горизонтально.

(Изображение предоставлено Tom’s Hardware)

Напечатанный брекет показался мне жестким и легким, и включение этой модели дало мне пищу для размышлений, пока она лечится. Хотя общее разрешение Orange 10 не соответствует задаче печати миниатюр с высокой детализацией, более крупные или более блочные модели, не требующие четкой детализации, могут хорошо подойти для этого принтера.

Кронштейн имел небольшой выступ в плоскости XY, но это не имеет значения при печати таких функциональных деталей. Увидев эту модель, я подумал, что этот принтер может стать домом для любого пользователя, который хочет печатать функциональные детали, где точность не так важна.

(Изображение предоставлено Tom’s Hardware)

The Longer Orange 10 в настоящее время можно приобрести непосредственно у Longer за 139 долларов. Кроме того, Orange 10 стоит 179,99 долларов на Amazon, и в настоящее время участники Amazon Prime могут приобрести его по очень разумной цене 143,99 долларов с бесплатной доставкой. При такой цене может показаться, что Orange 10 — это хорошее соотношение цены и качества для тех, кто интересуется 3D-печатью.

К сожалению, мне трудно найти убедительную причину для выбора Longer Orange 10, когда другие бюджетные 3D-принтеры MSLA на полимерной основе, такие как Creality LD-002R, существуют в том же ценовом диапазоне. Относительно низкое разрешение в плоскости XY и немонохромный ЖК-дисплей означает, что на Orange 10 потребуется больше времени для печати деталей с более низким разрешением, чем на других бюджетных машинах MSLA. Orange 10 кажется мне машиной для конкретного приложения, но вам нужно будет подготовить это приложение, прежде чем покупать этот принтер.

Вообще говоря, большая часть привлекательности Orange 10, скорее всего, связана с минимальной ценой машины. Для пользователей, не заботящихся о скорости или точности, которым нужна ручная сборка, как если бы они получили 3D-принтер Creality Ender 3 Pro FDM, Orange 10 предлагает полный опыт 3D-печати из смолы MSLA за меньшие деньги, чем свидание для двоих.

EasyThreed Online Deals — Tomtop.com

|Русский

Все

Очистить историюПоследние поисковые запросы

Группа экономит деньги,
Dji Phantom 3,
Xiaomi,
Tv Box,
Xiaomi Mi A1,
Xiaomi Redmi 4x,
Dji Spark,
часы мужские,
Andoer,
Maze Alpha
Altro>+
Меньше-

• Главная

• org/ListItem» itemscope=»» itemprop=»itemListElement»>

  Лучшие бренды

• EasyThreed

5Результаты

EasyThreed

Еще

4.5

Отзывы Оценка

Среднее значение на 120 отзывы

Сортировать::РекомендуемыеНовыеСамые популярныеБольшинство отзывов

Цена

• 45%OFF

  Настольный детский 3D-принтер EasyThreed K1 Mini

  US$137.39

  US$247.01

  Presale

  Бесплатная доставка


  (371)

  SKU:OS4345EU

  View details
  >>

• 37%OFF

  EasyThreed Мини Настольный Детский 3D Принтер

  87″>US$119.00

  US$186.00

  Presale

  Бесплатная доставка


  (600)

  SKU:OS3035EU

  View details
  >>

• 38%OFF

  EasyThreed E3D Nano Начальный уровень Desktop 3D-принтер для детей

  US$159.99

  US$257.65

  Presale


  (229)

  SKU:OS0862W-UK

  View details
  >>

• 3D-принтер EasyThreed для детей Мини-настольный 3D-принтер 100x100x100 мм Размер печати Без подогрева кровати Печать одной кнопкой с TF-картой Образец нити PLA для начинающих Домашнее образование

  98″>US$189.05

  Presale

  Бесплатная доставка


  (343)

  SKU:OS4673EU

  View details
  >>

• 3D-принтер EasyThreed для детей Мини-настольный 3D-принтер

  US$301.29

  Presale


  (339)

  SKU:OS4672EU

  View details
  >>

• Предыдущая страница
• 1
• Следующая Страница

Недавно просмотренные

Скажите нам, какой продукт вы хотите приобрести в группе

Mиниатюрный 3D принтер Easythreed K7 по сказочной цене

Каталог

Электроника

Компьютерная техника

Бытовая техника

Детские товары

Строительство и ремонт

Товары для дома

Мебель

Диваны и мягкая мебель

Авто и мото товары

Товары для красоты

Здоровье

Гигиена

Продукты

Товары для животных

Спорт и активный отдых

Хобби и развлечения

Книги

Дача, сад и огород

Одежда, обувь и аксессуары

Ювелирные изделия

Интернет и мобильная связь

Программы, приложения и игры

Билеты на мероприятия

Подписки и услуги

Путешествия

Банки, страхование и финансы

Электроника

Компьютерная техника

Бытовая техника

Детские товары

Строительство и ремонт

Товары для дома

Мебель

Диваны и мягкая мебель

Авто и мото товары

Товары для красоты

Здоровье

Гигиена

Продукты

Товары для животных

Спорт и активный отдых

Хобби и развлечения

Книги

Дача, сад и огород

Одежда, обувь и аксессуары

Ювелирные изделия

Интернет и мобильная связь

Программы, приложения и игры

Билеты на мероприятия

Подписки и услуги

Путешествия

Банки, страхование и финансы

Смартфоны и телефоны

Планшеты

Смарт-часы и браслеты

Игровые приставки

Фото и видеокамеры

Телевизоры и аксессуары

Аудиотехника, Hi-Fi

Умный дом

Квадрокоптеры

Радиоуправляемые модели

3D-печать

GPS-навигация

Автомобильная электроника

Системы безопасности

Батарейки и электропитание

Проекторы и экраны

Системы видеонаблюдения

Датчики

Ноутбуки

Графические планшеты

Аксессуары для ноутбуков

Комплектующие

Оргтехника и расходные материалы

Мониторы и аксессуары

Сетевое оборудование

Настольные ПК и моноблоки

Периферийные устройства

Накопители данных

Техника для кухни

Техника для дома

Техника для красоты

Игрушки и игры

Коляски и автокресла

Подгузники и гигиена

Детское питание

Товары для школы

Посуда

Освещение

Интерьер

Текстиль

Бытовая химия

Хозяйственные товары

Уход за одеждой и обувью

Столы и стулья

Мебель для спальни

Мебель для кухни

Мебель для ванной

Прихожая

Офисная мебель

Детская мебель

Надувная мебель

Раскладушки

Садовая мебель

Уход за полостью рта

Туалетная бумага и ватные изделия

Женская гигиена

Чай, кофе, какао

Вода, соки, напитки

Кондитерские изделия

Молочные продукты

Яйца

Макароны, крупы

Консервация

Десертные соусы, варенье, мед

Все для выпечки

Орехи, семена, сухофрукты

Соусы, кетчупы

Снэки

Блюда быстрого приготовления

Мясная гастрономия

Рыбная гастрономия

Хлеб и хлебобулочные изделия

Алкоголь

Шоколадные изделия

Торты и пирожные

Конфеты, карамель, леденцы

Печенье, крекер

Зефир, пастила

Фрукты и орехи в глазури, драже

Пряники, вафли

Мармелад

Жевательная резинка

Кондитерские изделия к праздникам

Детское печенье

Детские молочные продукты

Масло, маргарин, спред

Молоко

Десерты, пудинги, кремы, желе

Сгущенное молоко

Мороженое

Женщинам

Мужчинам

Детям

Обувь

Аксессуары

Сумки и чемоданы

Игры для приставок

Игры для PC (ПК)

Программы для PC (ПК)

Приложения для мобильных телефонов

Терки и измельчители

Разделочные доски

Ножи кухонные

Мусаты, точилки, точильные камни

Ножницы кухонные

Консервные ножи и закаточные машинки

Овощечистки, рыбочистки

Формы для льда и десертов

Термометры и таймеры

Фольга, бумага, пакеты

Мангалы, грили, барбекю, коптильни

Вертела, решетки, шампуры

Скидка

Leon

Добавлено 1 год назад

19. 10.2021 11:45:28

Первый 3D принтер на подоконнике доступный даже ребенку.

Полный комплект. Осталось только собрать и печатать.

• Технология печати: FDM
• Максимальный размер печати: 100X100X100 мм
• Количество сопел: 1
• Диаметр сопла: 0,4 мм
• Толщина слоя: 0,1-0,4 мм
• Нить для печати: PLA, TPU
• Диаметр нити: 1,75 мм
• Точность печати: 0,1-0,2 мм
• Программное обеспечение слайсера: Easyware K7, CURA, Simplify3D
• Температура экструдера: 180-230 ℃
• Скорость печати: 10-40 мм / с
• Входной файл слайсера:.Stl / obj, вывод: .gcode
• Мощность: 12 В, 30 Вт
• Размер: 175x235x270 мм
• Размер коробки: 270x100x310 мм
• Поддержка ОС: Windows XP / 7/8/10 (32 бит / 64 бит)
• Возможность печати: TF-карта, USB-кабель

Присоединяйся к крупнейшему сообществу любителей скидок — Халявщики!

Узнай все секреты экономии на покупках и делись скидками со всеми.
Создать аккаунт

Вход

Забыли пароль?

Войти через email

Войти через Telegram

Присоединяйся к крупнейшему сообществу любителей скидок — Халявщики!

Узнай все секреты экономии на покупках и делись скидками со всеми.
Уже зарегистрированы?Войти

Пройди простую регистрацию

Регистрация через email

Регистрация через Telegram

Присоединяйся к крупнейшему сообществу любителей скидок — Халявщики!

Узнай все секреты экономии на покупках и делись скидками со всеми.
Уже зарегистрированы?Войти

Восстановление пароля

Easy Thread — Etsy.

Добавление и удаление вспомогательной оси на диаграмме в Excel

Диаграммы

Диаграммы

Диаграммы

Добавление и удаление вспомогательной оси на диаграмме в Excel

•

  Создание диаграммы от начала до конца




  Статья


•

  Добавление и удаление названий на диаграмме




  Статья


•

  Отображение и скрытие легенды или таблицы данных на диаграмме




  Статья


•

  Добавление и удаление вспомогательной оси на диаграмме в Excel




  Статья


•

  Добавление тренда или линии среднего значения к диаграмме




  Статья


•

  Выбор диаграммы с помощью экспресс-анализа




  Статья


•

  Обновление данных в существующей диаграмме




  Статья


•

  Показ тенденций изменения данных с помощью спарклайнов




  Статья



Далее:


Сводные таблицы

Если числа на диаграмме значительно отличаются от ряд данных рядов данных или если у вас есть данные различных типов (цена и объем), отобразить один или несколько рядов данных на дополнительной вертикальной оси (значений). Масштаб этой оси соответствует значениям связанного с ней ряда данных. Вспомогательная ось хорошо подходит для диаграмм, в которых сочетаются гистограмма и график. Вы можете быстро отдемонстрировать диаграмму, изменив ее на комбограмму.

Примечание: Следующая процедура применима Office 2013 и более новых версиях. Ищете по Office 2010 г.?

1. Выделите диаграмму, чтобы открыть вкладку Работа с диаграммами.

2. На вкладке Конструктор нажмите кнопку Изменить тип диаграммы.

3. org/ListItem»>

   Выберите элементы Комбинированная > Гистограмма с группировкой и график на вспомогательной оси.

4. Установите флажок в столбце Вспомогательная ось напротив ряда данных, который нужно отобразить.

5. Щелкните стрелку раскрывающегося списка и выберите пункт График.

6. Нажмите кнопку ОК.

Добавление и удаление вторичной оси на диаграмме в Office 2010 г.

Если значения разных рядов данных, представленные на плоской диаграмме, значительно отличаются по величине либо на диаграмме представлены данные различных типов (например, цена и объем), на вспомогательной вертикальной оси (значений) можно отобразить один или несколько рядов данных. Масштаб вспомогательной вертикальной оси соответствует значениям связанного с ней ряда данных.

После добавления на плоскую диаграмму вспомогательной вертикальной оси можно также добавить вспомогательную горизонтальную ось (категорий), которая может оказаться полезной на точечной и пузырьковой диаграммах.

Изменение типа диаграммы для определенных рядов данных помогает распознать данные, отображенные на вспомогательной оси. Например, на гистограмме один из рядов данных на вспомогательной оси можно представить в виде графика.

Важно: Описанные ниже действия можно выполнять только с уже созданной плоской диаграммой. Вспомогательные оси не поддерживаются для трехмерных диаграмм.

За один раз на вспомогательной оси можно отобразить данные только одного ряда. Чтобы представить на вспомогательной оси несколько рядов данных, повторите эту процедуру для каждого из них.

1. На диаграмме щелкните ряд данных, который вы хотите отобразить по вспомогательной вертикальной оси, или выполните указанные ниже действия для выбора ряда данных в списке элементов диаграммы.

   1. Щелкните диаграмму.

      Откроется панель Работа с диаграммами с дополнительными вкладками Конструктор, Макет и Формат.

   2. org/ListItem»>

      На вкладке Формат в группе Текущий фрагмент щелкните стрелку в поле Элементы диаграммы, а затем выберите ряд данных, который нужно отобразить по вспомогательной вертикальной оси.

2. На вкладке Формат в группе Текущий фрагмент нажмите кнопку Формат выделенного фрагмента.

   Откроется диалоговое окно Формат ряда данных.

   Примечание: Если открылось другое диалоговое окно, повторите действие 1, выбрав на диаграмме ряд данных.

3. org/ListItem»>

   На вкладке Параметры ряда в разделе Построить ряд щелкните По вспомогательной оси и нажмите кнопку Закрыть.

   На диаграмме появится вспомогательная вертикальная ось.

4. Чтобы изменить вид вспомогательной вертикальной оси, выполните следующие действия:

   1. На вкладке Макет в группе Оси нажмите кнопку Оси.

   2. Выберите пункт Вспомогательная вертикальная ось и нужный параметр отображения оси.

5. Чтобы изменить параметры вспомогательной вертикальной оси, выполните следующие действия:

   1. Щелкните вспомогательную ось правой кнопкой мыши и выберите в контекстном меню пункт Формат оси.

   2. В группе Параметры оси задайте нужные параметры.

Для выполнения этой процедуры на диаграмме уже должна быть вспомогательная вертикальная ось. Инструкции по ее добавлению см. в разделе Добавление вспомогательной вертикальной оси.

1. Щелкните диаграмму со вспомогательной вертикальной осью.

   Откроется панель Работа с диаграммами с дополнительными вкладками Конструктор, Макет и Формат.

2. На вкладке Макет в группе Оси нажмите кнопку Оси.

3. Выберите пункт Вспомогательная горизонтальная ось и нужный параметр отображения оси.

1. На диаграмме щелкните ряд данных, который вы хотите изменить.

   Откроется панель Работа с диаграммами с дополнительными вкладками Конструктор, Макет и Формат.

   Совет: Вы также можете щелкнуть правой кнопкой мыши ряд данных, выбрать пункт Изменить тип диаграммы для ряда и перейти к действию 3.

2. На вкладке Конструктор в группе Тип нажмите кнопку Изменить тип диаграммы.

3. org/ListItem»>

   В диалоговом окне Изменение типа диаграммы выберите тип.

   В первом поле показан список категорий, а во втором — доступные типы диаграмм для каждой категории. Дополнительные сведения о поддерживаемых типах диаграмм см. в статье Типы диаграмм.

Примечание: Одновременно можно изменить тип диаграммы только для одного ряда данных. Чтобы изменить тип диаграммы для нескольких рядов, повторите эти действия для каждого из них.

1. Щелкните диаграмму со вспомогательной осью, которую вы хотите удалить.

   Откроется панель Работа с диаграммами с дополнительными вкладками Конструктор, Макет и Формат.

2. На вкладке Макет в группе Оси нажмите кнопку Оси, выберите Вспомогательная вертикальная ось или Вспомогательная горизонтальная ось, а затем щелкните Нет.

Советы:

• Также можно щелкнуть вспомогательную ось, которую вы хотите удалить, и нажать клавишу DELETE либо щелкнуть ее правой кнопкой мыши и выбрать команду Удалить.

• Чтобы удалить дополнительные оси сразу после их добавления, нажмите кнопку Отменить панели быстрого доступа илинажмите CTRL+Z.

Когда значений в диаграмме значительно различаются между ряд данных ряды данных, вы можете отобразить один или несколько рядов данных на вспомогательной оси. Вспомогательную ось также можно использовать как часть смешанной диаграммы при наличии различных типов данных (например, цены и объема продаж) в одной диаграмме.

В этой диаграмме основная вертикальная ось слева используется для объема продаж, а вспомогательная вертикальная ось справа — для цены.

Выполните любое из описанных ниже действий.

Добавление вспомогательной оси

1. Этот шаг относится только Word для Mac: в меню Вид выберите пункт Разметка печати.

2. На диаграмме выберите ряд данных, который вы хотите отображать на вспомогательной оси, а затем откройте вкладку Конструктор на ленте.

   Например, щелкните одну из линий графика. Будут выделены все маркеры данных этого ряда.

3. Щелкните Добавить элемент диаграммы > Оси и выберите вспомогательную горизонтальную или вспомогательную вертикальную ось.

Добавление названия оси для вспомогательной оси

1. org/ListItem»>

   Этот шаг относится только Word для Mac: в меню Вид выберите пункт Разметка печати.

2. На диаграмме выберите ряд данных, который вы хотите отображать на вспомогательной оси, а затем откройте вкладку Конструктор на ленте.

   Например, щелкните одну из линий графика. Будут выделены все маркеры данных этого ряда.

3. Щелкните Добавить элемент диаграммы > Названия осей и выберите вспомогательную горизонтальную или вспомогательную вертикальную ось.

Вы всегда можете обратиться к экспертув Excel Tech Community , получить поддержку в сообществе Answersили предложить новую функцию или улучшение.  Чтобы узнать, как поделиться своими мыслями, см. раздел Как поделиться своим мнением о Microsoft Office?. Поделитесь с нами.

SDS6-2V УЦИ на 2 оси цена — УЦИ и оптические линейки

СанкоМашКомплекс
Тверской станкостроительный завод

22
ГОДА

8 (4822) 620-620

Сравнение станков

ничего не выбрано

• Обзор
• Модельный ряд
• Фото
• Документация

Технические характеристикиКомплектация и опции

Полная таблица характеристик

Фото станка

• Внешний вид УЦИ на 2 оси




• УЦИ 3 оси с отображением координат и режима работы




• Пример комплекта установки, включая оптические линейки и кронштейны




• Пример установки комплекта УЦИ и линеек на токарный станок




• Пример 2




• Пример установки оптической линейки




• Система индикации вид сзади

Устройство цифровой индикации (УЦИ) предназначено для обработки электрических сигналов поступающих от оптоэлектронных преобразователей линейных перемещений (оптических линеек и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки.

Основное назначение устройства цифровой индикации (УЦИ), это отображение координат перемещающихся осей на станках. При использовании УЦИ повышается точность изготовления и понижается процент брака, за счёт наличия индикации непосредственного положения исполнительного механизма, при этом не нужно делать поправку на люфты, и проводить расчёты перевода делений шкалы лимба на реально получаемый размер.

Современные устройства цифровой индикации имеют ряд дополнительных функций:

•
  Функция расчета радиуса дуги окружности
•
  Сверление отверстий вдоль наклонной линии
•
  Функция 200 вспомогательных точек исходного положения
•
  Функция деления окружности на равные дуги
•
  Обработка угловой поверхности
•
  Обработка прямоугольного внутреннего паза
•
  Выход в ноль
•
  Функция калькулятора
•
  Коррекция на диаметр инструмента
•
  Функция цифрового фильтра
•
  Функция памяти 200 инструментов
•
  Функция измерения для конуса
•
  Перевод размеров (мм- дюймы, угловые-линейные и т. д.).

Оптические линейки серии KA-300

Референтная точка: каждые 50 мм

70-470 мм, 520-770 мм, 820-970 мм, 1020 мм

Оптические линейки серии KA-600

Референтная точка: каждые 50 мм

1000 мм, 1100 мм, 1200 мм, 1300 мм, 1400 мм, 1500 мм, 1600 мм, 1700 мм, 1800 мм, 1900 мм, 2000 мм, 2100 мм, 2200 мм, 2300 мм, 2400 мм, 2500 мм, 2600 мм, 2700 мм, 2800 мм, 2900 мм, 3000 мм,

Оптические линейки серии KA-500

Референтная точка: Каждые 50 мм

70-470

520-770

Оптические линейки серии KA-200

Референтная точка: Каждые 10 мм

30-200

Каждые 20мм

220-360

Условия приобретения и заказ

Купить станок, посмотреть его в работе, ознакомиться со складом станков — Вы можете, связавшись с нашими менеджерами

Также Вы можете подобрать и приобрести режущий инструмент и оснастку к станку, производства Тайваня, Израиля

Отправляя заявку, вы соглашаетесь с политикой конфиденциальности

Цена по запросу, доставка, ПНР, сервис

Устройство цифровой индикации и оптические линейки

УЦИ — Устройства Цифровой Индикации (DRO) идеальны для оснащения универсальных станков. Они дешевле и проще комплексов с ЧПУ, но позволяют пользоваться современными технологиями при модернизации станков. УЦИ (Дисплей/Позиционер) вместе с линейными датчиками чаще всего устанавливают на металлообрабатывающие токарные, фрезерные и расточные станки. Установив цифровую индикацию на станок, Вы повышаете производительность оператора и точность изготавливаемых изделий.

Возможно осуществление монтажа и проверки устройств цифровой индикации и преобразователями перемещений силами наших специалистов на Вашем оборудовании. Мы оказываем квалифицированные консультации по выбору необходимого оборудования.

Часто задаваемые вопросы — FAQ по УЦИ и оптическим линейкам:

1. Может ли УЦИ управлять перемещением.

Ответ: УЦИ серии SDS6 не может осуществлять управление перемещением по осям, только отображение координат

2. Можно ли УЦИ и оптические линейки устанавливать самостоятельно?

Ответ: Можно, соблюдая требования инструкций на УЦИ и оптические линейки.

3. Можете осуществить установку на нашем предприятии

Ответ: Да можем, для осуществления данной работы необходимо сообщить адрес нахождения станка, прислать его фотографии для определения мест установки. После этого будет скалькулирована стоимость работ и выезда специалиста

4. Срок гарантии на оборудование

Ответ: Стандартный срок гарантии составляет 12 месяцев с даты продажи. При условии отсутствия механических повреждений, загрязнений и квалифицированной установки

5. Осуществляете подбор аналогов вышедших из строя устройств и оптических линеек?

Ответ: Да осуществляем. От Вас требуется предоставить максимум информации с имеющихся на оборудовании шильдиков.

6. Могут ли на разных осях одного станка установлены оптические линейки с различной дискретностью?

Ответ: — да Могут. Дискретность каждой оси настраивается индивидуально.

7. Может ли оптическая линейка работать в условиях сильной вибрации

Ответ: Оптическая измерительная линейка является прецизионным измерительным устройством. Для обеспечения надежности ее работы следует избегать использования линейки в условиях вибрации и ударов.

8. Оптические линейки могут быть подключены к станку с ЧПУ для контроля позиции?

Ответ: Нет, в интерфейсе «по умолчанию» не предусмотрены реверсивные сигналы фаз А и B

9. Если от места установки оптической линейки до устройства индикации расстояние превышает 3 метра, что делать?

Ответ: Использовать удлинитель необходимой длины. Стандартно предлагается – Кабель в защитной металлической оплетке с разъемами длиной 3м, 10м

10. Наличие RS232

Ответ: RS232 порт есть только у УЦИ с маркировкой F, например SDS6-3vF

11. Возможно ли подключение инкрементного энкодера (например датчика угла поворота стола)

Ответ: Да возможно. Работает с датчиками определенной дискретности. см. руководство по эксплуатации на УЦИ

▲ Наверх

Что такое 2-осный, 3-осный и 4-осный автомобиль? — Car, Truck And Vehicle How To Guides

5 августа 2022 г. 20 мая 2022 г. Брайан Оньянго

Всякий раз, когда упоминается технический термин, возникает путаница. Определение оси очень простое, и мы здесь, чтобы объяснить его ясно и точно.

Ось — это центральный вал, к которому с обеих сторон крепятся колеса. Количество осей напрямую влияет на количество колес, которые может иметь транспортное средство: двухосные автомобили имеют 3, 4 или 6 колес, трехосные автомобили имеют от 6 до 10 колес, а четырехосные автомобили имеют от 8 до 14 колес.

Некоторые мотоциклы могут иметь три колеса на двух осях. Для легковых автомобилей правило простое: по два колеса на ось. Грузовые автомобили могут иметь по 4 колеса на ось, так как пары колес можно складывать друг на друга для увеличения грузоподъемности.

Что такое ось и для чего она нужна?

Ось транспортного средства определяется как «центральный вал для вращающегося колеса или шестерни». Другими словами, это основная опорная балка, проходящая по всей длине автомобиля и к которой крепятся колеса. Количество осей на транспортном средстве соответствует количеству колес, которые имеет транспортное средство.

Двухосный автомобиль имеет три или четыре колеса. Наиболее распространенными типами двухосных транспортных средств являются легковые автомобили, внедорожники и пикапы. Трехосный автомобиль имеет шесть и более колес.

Наиболее распространенным типом трехосных транспортных средств являются тягачи с прицепом, также известные как 18-колесные или полуприцепы. Четырехосные автомобили не так распространены, но они существуют. Наиболее распространенным типом четырехосного транспортного средства является мусоровоз

Основная роль оси заключается в том, чтобы поддерживать вес транспортного средства и его груза. Чем тяжелее автомобиль, тем больше у него осей. Вот почему у полуприцепов так много осей; они должны быть в состоянии выдержать большой вес.

Еще одна роль оси — передача мощности от двигателя к колесам. Ось делает это с помощью ряда шестерен, которые расположены в дифференциале.

Дифференциал представляет собой коробку передач, позволяющую каждому колесу вращаться с разной скоростью. Это необходимо, потому что, когда транспортное средство поворачивает, колеса снаружи поворота должны пройти большее расстояние, чем колеса внутри поворота.

Количество осей транспортного средства также может влиять на его маневренность. Чем больше осей у автомобиля, тем труднее его поворачивать. Вот почему у мусоровозов четыре оси; они должны иметь возможность делать крутые повороты, чтобы попасть в небольшие пространства.

Факторы, определяющие тип оси автомобиля

Тип оси автомобиля определяется несколькими факторами. Один — это количество колес на машине. Полноприводные автомобили имеют две оси, одну спереди и одну сзади. Полноприводные автомобили имеют четыре оси, две спереди и две сзади.

Другим фактором является вес автомобиля. Более тяжелые автомобили нуждаются в большем количестве осей, чтобы выдержать их вес. Двухосные автомобили могут выдерживать до 26 000 фунтов. Трехосные автомобили могут выдерживать до 36 000 фунтов. А четырехосные автомобили могут выдерживать до 46 000 фунтов.

Итак, двухосный автомобиль подойдет для легкового автомобиля с двумя колесами. Трехосный автомобиль был бы хорош для более тяжелой машины с четырьмя колесами. И четырехосный автомобиль подойдет для еще более тяжелой машины с четырьмя колесами.

Какие типы осей используются в автомобилях?

В автомобилях используются три стандартных типа осей. Это:

• Задняя ось: Эта ось обеспечивает питание ведущих колес. Он разделен на две половины, известные как полуволны, которые соединены дифференциалом. Задние оси обычно находятся под напряжением, что означает, что они вращаются вокруг колес автомобиля.
• Передняя ось: Эта ось находится в передней части автомобиля и помогает управлять автомобилем и преодолевать неровности на неровной дороге. Балка, поворотный палец, рулевая тяга и поворотный кулак — четыре основных компонента. Передние мосты должны быть очень прочными. В результате часто используется углеродистая сталь или никелевая сталь.
• Поворотный кулак: Поворотные кулаки крепятся к передним колесам автомобиля и соединяются с передней осью шкворнями.

Типы задних мостов

Не все задние оси одинаковы. На самом деле существует четыре основных типа.

• Полуплавающая ось: Полуплавающая ось является наиболее распространенным типом задней оси. С каждой полуосью соединено одно колесо. Затем валы соединяются с дифференциалом, который передает мощность от двигателя к колесам.
• Полностью плавающая ось: Полностью плавающая ось имеет ту же базовую конструкцию, что и полуплавающая ось. Однако полуоси не связаны с дифференциалом. Вместо этого они соединены с подшипниками внутри картера оси.
• Плавающая ось на три четверти : Плавающая ось на три четверти похожа на полуплавающую ось. Однако с каждым валом соединено только одно колесо. Другое колесо связано с дифференциалом.
• Полуплавающая ось: Полуплавающая ось является наименее распространенным типом задней оси. Он имеет ту же базовую конструкцию, что и плавающая ось на три четверти. Однако оба колеса связаны с дифференциалом.

Типы передних мостов

Существует два основных типа передних мостов: активные и неподвижные.

• Ведущий мост: Ведущий мост — это тип переднего моста, который передает мощность от двигателя к колесам. Ведущий мост также отвечает за управление автомобилем.
• Неподвижная ось: Неподвижная ось — это тип передней оси, которая не передает мощность от двигателя к колесам. Мертвая ось отвечает только за поддержание веса автомобиля.

Сколько существует типов приводных осей?

Ведущие мосты бывают двух основных типов: независимые и зависимые. Независимый ведущий мост — это тип ведущего моста, который не соединен с рамой транспортного средства. Вместо этого он соединен с колесами элементами подвески.

В то время как зависимая ведущая ось представляет собой тип ведущей оси, которая соединена с рамой транспортного средства. Зависимая ведущая ось также связана с колесами элементами подвески.

Какие существуют типы мертвых осей?

Теперь, когда мы уже знаем роль мертвых осей, давайте рассмотрим различные существующие типы. Существует два основных типа мертвых осей: сплошные и ведомые.

• Неразрезная ось: Неразрезная ось — это разновидность неподвижной оси, которая соединена с рамой транспортного средства. Неразрезная ось также соединена с колесами элементами подвески.
• Поддерживающая ось: Поддерживающая ось — это тип мертвой оси, не соединенной с рамой транспортного средства. Вместо этого он соединен с колесами элементами подвески.

Что такое полноприводная ось?

Полноприводная ось — это тип оси, которая используется в автомобилях с полным приводом. Полноприводная ось отвечает за передачу мощности от двигателя к колесам. Полноприводная ось также отвечает за управление автомобилем.

Что вызывает поломку оси?

Существует несколько причин, по которым ось может сломаться. Одна из причин заключается в конструкции оси. Другая причина связана с тем, как сделана ось. Последняя причина связана с тем, как используется ось.

Как узнать, что у вас неисправна ось

Есть несколько признаков того, что у вас неисправна ось. Одним из признаков является то, что ваш автомобиль начинает вибрировать во время движения. Еще одним признаком является то, что ваш автомобиль начинает издавать шум во время движения. Последний признак, если ваш автомобиль начинает тянуть в одну сторону, когда вы едете.

Заключение

Существует множество различных типов осей. Разница между 2-х, 3-х и 4-х осными транспортными средствами заключается в количестве осей, которые они имеют. Двухосные автомобили имеют две оси, трехосные автомобили имеют три оси, а четырехосные автомобили имеют четыре оси.

У каждого типа транспортных средств есть свои преимущества и недостатки. При выборе транспортного средства важно учитывать, по какой местности вы будете ездить и какой вес вы будете нести.

Для получения дополнительной информации ознакомьтесь с другими статьями:

Сколько осей у автомобиля?

Может ли сломанная ось повредить коробку передач?

Сколько должна стоить замена оси CV?

Все, что вам нужно знать

Ось — это стержень или вал, который вращает колеса и поддерживает вес вашего автомобиля. Мосты являются важными компонентами любого транспортного средства и бывают трех основных типов: передние, задние и поворотные. Давайте разберем типы осей и посмотрим, как выбрать правильное передаточное число для вашего автомобиля.

Что такое ось?

Ключевой компонент вашего автомобиля. Оси представляют собой центральные валы, которые соединяются с колесами. По словам Car From Japan, они обычно поворачиваются вместе с колесами. Поскольку оси контролируют мощность, приводящую в движение колеса, каждое транспортное средство должно иметь оси для работы.

Сколько осей у автомобиля?

Количество осей в автомобиле зависит от типа транспортного средства, как утверждает Car From Japan. В большинстве случаев автомобили имеют две оси для вращения колес. Более крупные транспортные средства, которые перевозят больше пассажиров и имеют больше колес, могут иметь больше осей.

Легко определить количество осей вашего автомобиля или любого другого транспортного средства. Просто посмотрите на свой автомобиль сбоку, а затем посчитайте количество пар шин. Большинство автомобилей имеют в общей сложности четыре шины или два комплекта шин, один спереди и один сзади. Два комплекта шин равны двум осям.

Факторы, определяющие тип моста в автомобиле

Несколько факторов определяют, какой тип моста нужен транспортному средству. Например, технические требования и количество производимого усилия имеют большое значение при выборе типа оси.

Некоторые автомобили имеют предварительно спроектированные оси стандартных размеров. Другие имеют индивидуальные оси, которые соответствуют потребностям и спецификациям автомобиля. Индивидуальные оси, как правило, лучше всего подходят для автомобилей, поскольку они позволяют более индивидуально контролировать колеса. Эти оси могут более точно регулировать скорость и крутящий момент колес.

Типы мостов

Согласно Quadratec, мосты бывают трех стандартных типов:

• Задний мост: Этот мост отвечает за передачу мощности на ведущие колеса. Он состоит из двух половин, известных как полуоси, которые соединены дифференциалом. В большинстве случаев задние мосты являются живыми, то есть вращаются вместе с колесами автомобиля.
• Передний мост: Расположенный в передней части автомобиля, этот мост отвечает за рулевое управление и обработку ударов от неровной поверхности дороги. Они состоят из четырех основных частей: балки, поворотного пальца, рулевой тяги и поворотной цапфы. Передние оси должны быть максимально прочными, поэтому их обычно изготавливают из углеродистой или никелевой стали.
• Поворотный кулак: Поворотные кулаки крепятся к передним колесам автомобиля с помощью шкворней, соединяющих эти оси с передней осью.

Типы заднего моста

Не все задние мосты одинаковы, поскольку их тип определяется опорой и методами крепления. Согласно The Engineers Post, существует три типа задних мостов:

• Полуплавающий мост: Этот задний мост соединяет колесо с фланцем на внешней стороне полуоси и надежно удерживает его. Один подшипник поддерживает полуось, а другой входит в кожух полуоси. Поскольку он имеет два подшипника, полуплавающая ось должна быть больше, чем другие варианты, чтобы создавать такой же крутящий момент. Полуплавающие оси используются для легковых автомобилей, внедорожников и грузовиков среднего размера, таких как полутонные и легкие пикапы.
• Полностью плавающая ось: В соответствии со своим названием, этот тип оси эффективно плавает на месте и сохраняет свое положение благодаря двум подшипникам. Он предназначен только для передачи крутящего момента. Полностью плавающие оси, как правило, лучше всего подходят для более крупных транспортных средств, таких как тяжелые грузовики. Некоторые грузовики среднего размера с большей тяговой способностью или те, которые широко используют полный привод, также могут получить преимущества от полностью плавающих осей.
• Трехчетвертная плавающая ось: Более сложная, чем полуплавающая ось, и более надежная. Он помогает поддерживать сход-развал и справляется с боковой тягой и крутящим моментом.

Типы переднего моста

Согласно Мейнеке, автомобили имеют два основных типа переднего моста. Это:

• Неподвижная передняя ось: Эти оси остаются на месте и не вращаются вместе с колесами. Большинство мертвых передних мостов и дифференциалов имеют кожухи, которые предотвращают их контакт с водой или грязью.
• Ведущий передний мост: В отличие от глухих передних мостов, ведущие передние мосты передают крутящий момент от коробки передач к передним колесам.

Типы поворотных осей

Как поясняется в The Engineers Post, существует четыре типа поворотных осей:

• Elliot: В этом типе используется шкворень, вилка и шплинт для соединения с передней осью.
• Reverse Elliot: Этот тип имеет расположение, противоположное стандартной цапфе Elliot.
• Lamoine: Этот тип поворотной цапфы имеет Г-образный шпиндель вместо шарнира вилки.
• Задняя подвеска Lamoine: Имеет обратную компоновку по сравнению со стандартной поворотной цапфой Lamoine.

Как понять, что ваша ось пришла в негодность

Поскольку оси необходимы для работы вашего автомобиля, важно поддерживать их в рабочем состоянии. Как утверждает Мейнеке, если вы видите один из следующих признаков, вы можете сказать, что ваша ось находится в аварийном состоянии:

• Вы слышите громкий лязг, когда включаете передачу.
• Вы чувствуете вибрацию при управлении автомобилем.
• Ваш автомобиль не будет двигаться вперед или назад, даже если он работает.

Как выбрать правильное передаточное число для вашего пикапа

В дополнение к уникальным характеристикам крутящего момента, двигателя и трансмиссии многие грузовики также имеют нестандартные передаточные числа. По словам Эдмундса, передаточное отношение 3,55:1 означает, что приводной вал поворачивается 3,55 раза каждый раз, когда колесо поворачивается один раз.

В большинстве случаев стандартное передаточное число хорошо подходит для большинства водителей, которые не рассчитывают перевозить большие грузы. Однако, если вы планируете буксировать тяжелые прицепы или перевозить большие грузы, вам может понадобиться максимально возможное передаточное число.

Оси, которые следует учитывать

Выбирая правильное передаточное число для своего автомобиля, помните о нескольких вещах. Помните:

• Наклейка на окно автомобиля показывает данные об экономии топлива для стандартного передаточного числа. Если у грузовика есть нестандартное передаточное число, экономия топлива автоматически снижается.
• Невозможно сравнивать опциональные передаточные числа разных автопроизводителей. Различные размеры шин влияют на передачу системы, что влияет на итоговую цифру.
• Многие дилеры называют более низкие передаточные числа мостов высокими передачами, а более высокие передаточные числа мостов — короткими передачами. Первые обычно имеют лучший расход топлива, в то время как вторые обычно могут перевозить более тяжелые грузы.

Оси — это лишь одна из функций, необходимых для удержания автомобиля на дороге. Узнайте больше о наших любимых передовых функциях в наших сравнительных тестах и ​​обзорах первых дисков.

Designer X | Designer X PRO

Печать инженерными материалами

ABS, PLA, ASA, PP, TPU, PETG, HIPS —

базовые материалы, которыми можно печатать на всю камеру

с наилучшими показателями межслойной адгезии и минимальными

отклонениями от цифровой модели

PA(6/12/66), ABS (GF/CF), PC, TPU (и производные) —

инженерные материалы, которые позволяют печатать изделия

с повышенными потребительскими свойствами (температура

эксплуатации, химическая стойкость, физико-механические
свойства)

PEEK, PEKK, PPSU, ULTEM —

конструкционные материалы с высокой температурой эксплуатации

и лучшими потребительскими свойствами. Объем печати в камере

ограничен и зависит от геометрии модели

Конструкционные

300+ °C

ULTRAX, PPS,

PEEK, PEKK,

PPSU, ULTEM,

PC CF

Инженерные

Эксплуатация

свыше 150 °C

PA6, PA12, PA66,

ABS (GF/CF), PC,

AEROTEX,

FORMAX, ABS/PC

Базовые

Эксплуатация

до 90-150 °C

PLA, PVA, SBS,

ABS, HIPS, WAX,

ASA, PP, TPU,

PETG, CERAMO,

FLEX, TPU, TPE

Polygon X

Polygon X — это бесплатное программное обеспечение

для подготовки задания на 3D-печать, работы с профилями

материалов и дистанционного управления 3D-принтерами

Скачать

Вы можете попробовать Polygon X,

даже не имея 3D-принтера

Технические

характеристики

ПЕЧАТЬ

Технология печати

Fused Filament Fabrication [FFF]

Fused Filament Fabrication [FFF]

Область печати

201 х 201 х 210 мм

201 х 201 х 210 мм

Количество экструдеров

1

1

Количество сопел

1

2

Скорость печати (максимальная скорость экструдирования), см³/ч

130 см³/ч

130 см³/ч

Максимальная температура экструдера

430°С

430°С

Максимальная температура стола

150°C

150°C

Тип подогрева камеры печати

Активный

Активный

Максимальная температура камеры

80°C

80°C

Минимальная толщина слоя

10 микрон (0. 01мм)

10 микрон (0.01мм)

Диаметр сопла

0.5 мм / (0.2-1 мм )

0.5 мм / (0.2-1 мм )

Диаметр пластиковой нити

1.75±0.1 мм

1.75±0.1 мм

СИСТЕМЫ

Основные системы

Технология JetSwitch 4

Нет

Есть

Технология горячей замены

Нет

Есть

Технология инверсии сопел

Нет

Есть

Калибровка стола

Полуавтоматическая

Полуавтоматическая

Контроль подачи пластика

Есть

Есть

Контроль наличия пластика

Есть

Есть

Контроль первого слоя

Есть

Есть

Встроенная система профилей материала

Есть

Есть

Облачная система профилей материалов (при подключении к
Internet)

Есть

Есть

Настройка параметров материала во время печати

Есть

Есть

Автосведение сопел

Нет

Есть

Система быстрого переключения сопел

Нет

Есть

Вспомогательные системы

Встроенный режим сушки пластика

Есть

Есть

Система оповещений состояния принтера

Есть

Есть

Автодиагностика принтера

Есть

Есть

Возобновление печати после отключения электропитания

Есть

Есть

МЕХАНИКА

Внешний корпус

Алюминий [композит]

Алюминий [композит]

Рама

Сталь

Сталь

Платформа печати

Алюминий, стекло

Алюминий, стекло

Направляющие

XYZ Цилиндирические, сталь

XY Рельсовые, сталь

Z Цилиндрические, сталь

Охлаждение зоны печати

Двустороннее

Двустороннее

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Программное обеспечение

PICASO 3D Polygon X™

PICASO 3D Polygon X™

Удалённый мониторинг и управление по сети

Через Polygon X

Через Polygon X

Типы файлов

*. stl, *.amf, *.obj, *.3ds, *.plgx, *.gcode, *.ppf, *.plgs, *.plg

*.stl, *.amf, *.obj, *.3ds, *.plgx, *.gcode, *.ppf, *.plgs, *.plg

Операционная система

Windows 7 и более поздние версии

Windows 7 и более поздние версии

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ (БЕЗ УПАКОВКИ)

Размер принтера

390 x 425 x 525 мм (ШхГхВ)

390 x 425 x 525 мм (ШхГхВ)

Вес

16.5 кг

17.5 кг

ЭЛЕКТРИЧЕСТВО

Работа в сетях

220В±15% 50Гц (опция 110В±15% 60Гц)

220В±15% 50Гц (опция 110В±15% 60Гц)

Рабочая мощность *

350 Вт

350 Вт

Пиковая потребляемая мощность

1000 Вт

1000 Вт

Интерфейсы

WiFi, Ethernet, USB Flash

WiFi, Ethernet, USB Flash

МАТЕРИАЛЫ ПЕЧАТИ

PLA, ABS, FORMAX, HIPS GF, RELAX, TOTAL CF-5, PVA, HIPS, PPX, PA12CF, PA Support, ULTRAX, Nylon 6C M4, Nylon SC M7, ePAHT-CF, Titan GF-12, PC, Nylon, PSU, PEI ULTEM 9085, PEEK, PA6, PA12, PA66, PP, ASA, ABS/PC, TPU, PET, PETG, PMMA, AEROTEX, CERAMO, WAX, SBS и другие материалы, в том числе с наполнением стекло- и углеволокном

PLA, ABS, FORMAX, HIPS GF, RELAX, TOTAL CF-5, PVA, HIPS, PPX, PA12CF, PA Support, ULTRAX, Nylon 6C M4, Nylon SC M7, ePAHT-CF, Titan GF-12, PC, Nylon, PSU, PEI ULTEM 9085, PEEK, PA6, PA12, PA66, PP, ASA, ABS/PC, TPU, PET, PETG, PMMA, AEROTEX, CERAMO, WAX, SBS и другие материалы, в том числе с наполнением стекло- и углеволокном

* приблизительное значение, ABS-пластик

Техподдержка

Выберите продукт

Polygon X

Регулярное обновление Polygon X.

Перед использованием ознакомьтесь с этой информацией

В этой версии обновлен движок для подготовки заданий Picaso X Core. Новый движок позволяет не тратить время на подбор оптимальной ширины линии периметров для корпусных и тонкостенных моделей. Там, где это необходимо, ширина будет изменена автоматически для совпадения с размером модели. Однако, для лучшей печати мы по-прежнему рекомендуем устанавливать ширину, кратную толщине стенки вашей модели.


Оптимизирован порядок печати периметров. Теперь при использовании порядка «Стандартный» количество и дистанция холостых перемещений между двумя внешними периметрами будут уменьшены — это сэкономит немного времени печати и положительно повлияет на качество внешней поверхности.


Из интерфейса Профессионального режима настройки задания исключены параметры «Оптимизация для тонких стенок» и «Заполнение щелей между периметрами».

Настройка ширины линии для второго периметра теперь доступна при любом варианте порядка печати периметров (Профессиональный режим настройки).

Добавлен алгоритм, проверяющий наличие всех слоёв в файле задания после генерации. Если по какой-либо причине часть слоёв не сгенерируется, программа предложит повторить подготовку задания.

Обновлен набор базовых профилей.

Минимальные системные требования:

— ОС Windows 7 x64 (или выше)

— .NETFramework версии 4.7.2 (или выше)

— Разрешение экрана не менее 1183х700.

Версия совместима с принтерами PICASO 3D, на которых установлена прошивка 5.411 или выше.

Cкачать

Версия ПО 2.5.0

29.03.2023

База профилей материалов

Актуальный архив с подобранными нашими инженерами профилями материалов от различных производителей

Cкачать

Версия ПО —

05.03.2023

Polygon X

Версия с движком Picaso X Core прошлой версии — без переменной ширины экструзии.

Для корректной работы обновите прошивку принтера до версии 5.411 (или выше)

Перед использованием ознакомьтесь с этой информацией

Polygon X позволяет создавать задания на печать для принтеров линейки Series 2, а также Designer Classic, Designer X, Designer X PRO, Designer XL, Designer XL PRO.

Улучшена работа с высокополигональными моделями — увеличена скорость вращения и перемещения моделей по платформе.

В Профессиональный режим настройки задания добавлен параметр «Плотное основание поддержки», который позволяет выбрать — будет ли первый слой поддержки сплошным или нет.

Внесен ряд улучшений, связанных с сетевым подключением устройств линейки Series 2.

Исправлено несколько ошибок, связанных с сохранением профилей материалов для Series 2 и подсветкой поверхностей моделей на платформе.

Минимальные системные требования:

— ОС Windows 7 x64 (или выше)

— . NETFramework версии 4.7.2 (или выше)

— Разрешение экрана не менее 1183х700.

Cкачать

Версия ПО 2.4.18

05.03.2023

Обзор 3D-принтера Picaso 3D Designer XL (2023)

Прочтите наш обзор 3D-принтера Picaso 3D Designer XL, чтобы узнать характеристики, функции и возможности устройства.

В 2016 году PICASO 3D запустила линейку принтеров серии X. Первым принтером в этой серии стал принтер Designer X Pro с двумя соплами. После него была выпущена версия принтера с одним соплом Designer X.

В 2018 году PICASO 3D модернизировал две модели, предоставив им возможность крупномасштабной печати. Модернизированным широкоформатным 3D-принтером стал Designer XL. Это принтер, который будет рассмотрен в этой статье.

В этом руководстве

ДОСТУПНО В TOP3DSHOP

Оборудование

Designer XL поставляется в коробке размером 760 x 680 x 1190 мм.

Принтер поставляется со стандартным набором принадлежностей для данной серии. К ним относятся:

• Пенал с инструментами
• Флэш-накопитель USB
• Запасная насадка
• Шнур питания 1,8 м
• Бутылка клея 250 мл

Для пробной печати производитель предлагает катушку FormaX X-line 2 кг. Это инженерный огнеупорный пластик на основе АБС с примесью углеродного волокна.

Ось X принтера надежно фиксируется пластиковыми ремнями, а набор аксессуаров находится под столом в поролоновой прокладке.

Технические характеристики

Размеры принтера 650 x 590 x 1000 мм, вес 75 кг.

Дизайнер XL изготовлен из композитного алюминия, а дверцы из термостойкого пластика. Две дверцы расположены на передней панели, а третья — на крышке корпуса. Эта третья дверь обеспечивает легкий доступ к порталу XY.

Дизайнер XL на фирменной подставке

Дизайнер XL использует фирменную плату управления на базе 32-битного процессора ARM CORTEX M4. Плата достаточно мощная для обеспечения корректной работы принтера и программных расширений новых версий прошивки

Принтер работает на кинематике CoreXY. В этой системе используются два ремня на двух двигателях. В этой системе движение печатающей головки по оси X происходит, когда оба двигателя вращаются в одном направлении. Когда моторы вращаются в разные стороны, голова движется только по оси Y. А когда вращается только один мотор, голова движется по диагонали.

Система CoreXY позволяет печатать с высокой скоростью благодаря своей легкой конструкции. В системе нет двигателя на оси X.

Designer XL поставляется с завода с достаточно натянутым ремнем. Поэтому у него нет натяжителей для дополнительной регулировки.

По осям XY используются стальные направляющие.

Однако инженеры PICASO 3D значительно изменили стандартную кинематику CoreXY, используемую в этом принтере. В частности, на стальной раме закреплены XY-портал и ось Z с печатным столом. Также корпус принтера создает дополнительную жесткость конструкции.

Учитывая форм-фактор Designer XL, стандартного винта оси Z и двух цилиндрических направляющих недостаточно для правильной работы принтера. Поэтому за перемещение печатной платформы отвечают четыре шариковых винта, расположенных по углам рамы. Каждый шариковый винт имеет отдельный шаговый двигатель, цилиндрический вал и энкодер для автоматической калибровки печатной платформы.

Designer XL использует прямой экструдер. В этом экструдере в печатающей головке установлен двигатель подачи, что позволяет выполнять быструю отводную печать. Питатель оснащен двумя шестернями для обеспечения равномерной подачи гибкого флекса.

В печатающую головку также встроен кодировщик управления потоком. Этот энкодер позволяет отслеживать сразу несколько видов возможных неисправностей. Кодер может обнаруживать такие проблемы, как засорение сопла, спутанный материал, неравномерный диаметр и поломка стержня.

Designer XL поставляется с соплом 0,5 мм. Однако при необходимости вы можете заменить сопло 0,5 мм на сопла 0,2–0,8 мм.

Хотэнд принтера имеет 400-й нагревательный блок с цельнометаллическим термобарьером. Хотэнд нагревается до 410°C. Поэтому Designer XL может печатать не только обычными материалами, такими как ABS, PLA, PVA, HIPS, но и суперплавкими конструкционными пластиками, такими как SBS, AEROTEX, FORMAX, ULTRAN и PEEK.

Площадь сборки принтера составляет 360 x 360 x 610 мм. Платформа также соответствует режимам работы с инженерными пластиками и может нагреваться до 150°С.

Как и в случае с предыдущими моделями серии, печатная платформа имеет пластину из намагниченного стекла. Пластина из намагниченного стекла позволяет легко снять отпечатанную модель вместе с пластиной, а затем разделить их.

На боковых панелях принтера есть дверцы держателя нити, в которых также используются магнитные крепления.

Designer XL также имеет поддон, в котором скапливаются отходы после очистки сопла.

Электроника

Designer XL оснащен монохромным дисплеем с энкодером. Меню принтера разделено на обычные вкладки: печать, загрузка/выгрузка филамента, подогрев печатной платформы и сопел, калибровка и т. д.

Однако в меню есть и много уникальных функций. К ним относятся калибровка энкодера, режим автоматической очистки печатающей головки, сушка катушки с нитью на столе и режим ночной печати.

Слайсер Polygon X

3D-принтеры PICASO работают со слайсером собственной разработки Polygon X. Этот слайсер доступен на USB-накопителе, который входит в комплект поставки принтера.

Polygon X имеет простой дизайн и разделен на 3 условные вкладки: «Новая работа», «Просмотр работы» и «Мониторинг».

На вкладке «Новая работа» вы можете размещать, вращать и масштабировать модель с помощью панели инструментов справа.

После установки модели нажмите «Настройки работы». Когда вы это сделаете, появится меню с 3 режимами настроек. Доступны следующие режимы: «Базовый», «Расширенный» и «Профессиональный». Эти режимы предназначены для пользователей с разным уровнем навыков.

Базовый режим имеет подсказки и минимальный набор функций. С другой стороны, расширенный и профессиональный режимы имеют более расширенные настройки.

После подтверждения настроек нарезки откроется окно предварительного просмотра задания. В этом окне отображаются настройки печати и модель отображается слоями. Слайсер предложит сохранить нарезанную модель в формате .plgx на флешку или добавить в базу данных Polygon X. Если вы сохраните его в базе данных Polygon X, вы сможете отправить задание на печать через локальную сеть.

Третья вкладка называется «Мониторинг». На этой вкладке отображается информация о состоянии принтера и готовности к печати.

Экосистема Polygon X поддерживает несколько сетевых подключений. Это означает, что вы можете объединить несколько 3D-принтеров PICASO в полноценный промышленный парк и контролировать их удаленно.

Примеры печати

Чтобы увидеть качество печати Picaso 3D Designer XL, проверьте следующие примеры печати:

Заключение

Основным преимуществом первых двух моделей серии (Designer X и Designer X Pro) была возможность печати конструкционными тугоплавкими принтерами в сегменте бюджетных пластиков . Более того, экосистема Polygon X позволила создать промышленную ферму печати.

Designer X Pro и Designer X нашли применение во многих областях производства. Однако конструктивные ограничения не позволили реализовать весь потенциал платформы X в крупносерийном производстве. Designer XL решает эту проблему. Теперь все функции версии Designer X с одним соплом доступны для печати крупных функциональных деталей в области машиностроения, приборостроения, авиастроения, робототехники и т. д.

Категории приложений

Принтеры производителя

Обзор 3D-принтера Picaso 3D Designer XL Pro (2023 г.)

Является ли Picaso 3D Designer XL Pro достойным обновлением? Прочтите наш обзор, чтобы узнать о его характеристиках, производительности, качестве печати и цене.

В 2018 году PICASO 3D выпустила третью модель серии X — Designer XL. Этот 3D-принтер представлял собой увеличенную версию односоплового принтера Designer X. Поэтому выпуск двухсопловой модели Designer X Pro в новом форм-факторе был лишь вопросом времени.

В 2019 году на рынок вышел четвертый принтер серии Designer XL Pro. В этом обзоре мы рассмотрим принтер и его возможности. В этом руководстве

Технические характеристики

Полностью собранный Выравнивание кровати Полностью автоматический Встроенная камера для наблюдения № Закрытая камера печати Да Связь USB-кабель, Ethernet Дисплей ЖК-дисплей Тип экструдера Одноместный Диаметр филаметра 1,75 мм Рама Алюминий Производитель Пикасо 3D Страна производитель Россия Максимальная температура экструдера 410 °С Максимальная скорость печати до 100 см3/ч Механическое устройство Декартовская головка XZ Размер сопла, мм 0,5 мм / (0,2–0,8 мм опционально) Операционная система(ы) Окна Внешние размеры в миллиметрах (xyz) 645 х 565 х 985 мм Материалы для печати ABS, PLA, HIPS, PVA, ULTRAN 630, ULTRAN 6130, ASA, ABS/PC, PET, PC, FRICTION, CAST, RELAX, ETERNAL, FLEX, RUBBER, SEALANT, PETG, AEROTEX, CERAMO, WAX, SBS, SBS PRO, PROTOTYPER SOFT, PRO-FLEX, TOTAL PRO, NYLON, PEEK и т. д. Нарезка PICASO 3D Polygon X™ Вес кг 75 кг Объем сборки 360 х 360 х 610 мм Минимальная высота слоя 10 микрон Технология ФФФ ФДМ

Оборудование

Designer XL Pro поставляется в коробке размером 760 x 680 x 1190 мм. Внутри коробки вы найдете:

• Принтер
• Фирменный пенал с инструментами
• Сетевой кабель 1,8 м
• Флэш-накопитель USB
• 2 запасные насадки
• Бутылка клея

Производитель рекомендует наносить клей на поверхность стола перед каждой печатью.

Для тестовой печати производитель предлагает два рулона материала: FormaX X-line (технический пластик на основе АБС и углеродного волокна) по 2 кг и PICASO 3D HIPS 750 г.

Ось X фиксирует ремни безопасности для безопасной транспортировки, а компоненты размещаются в пенопластовых люльках.

Технические характеристики

Picaso 3D Designer XL Pro имеет размеры 650 x 590 x 1000 мм и весит 75 кг. Корпус изготовлен из композитного алюминия, а дверцы из термостойкого пластика. Первая дверца расположена на крышке для удобного доступа к XY-порталу, а еще две на передней панели.

В Designer XL Pro используется стандартная плата управления серии X от PICASO 3D. Плата основана на 32-битном процессоре ARM CORTEX M4. Процессор достаточно мощный для решения задач текущей функциональности принтера, а также для программных расширений следующих версий прошивки.

Designer XL Pro использует кинематику CoreXY. В этой системе используются два ремня и два осевых двигателя.

В системе печатающая головка перемещается по оси X, когда оба двигателя вращаются в одном направлении. Когда двигатели вращаются в противоположных направлениях, головка перемещается только по оси Y. Если вращается только один двигатель, головка движется по диагонали.

Ранее мы писали о 3D-принтерах CoreXY.

CoreXY позволяет печатать на высоких скоростях, устраняя двигатель на оси X.

Designer XL Pro поставляется с хорошо натянутыми ремнями. Поэтому в корпусе принтера нет натяжителей ремня. На оси XY установлены стальные рельсовые направляющие, что исключает ненужные вибрации при перемещении головки.

Инженеры PICASO 3D внесли существенные изменения в кинематику CoreXY. В частности, гентри XY и ось Z крепятся к стальной раме, а корпус принтера обеспечивает дополнительную жесткость.

Учитывая размеры Designer XL Pro, одного винта по оси Z и двух цилиндрических направляющих недостаточно для управления столом принтера. Вот почему за движение платформы отвечают четыре шарико-винтовых пары. Шариковые винты расположены по углам рамы. Каждый из винтов имеет свой шаговый двигатель, цилиндрический вал и энкодер для автоматической калибровки стола.

Designer XL Pro оснащен двойным поворотным экструдером с собственной запатентованной технологией JetSwitch. При этой технологии два сопла находятся под углом друг к другу. При выборе одной форсунки вторая отводится на несколько градусов вверх. Это исключает возможность соприкосновения неактивного сопла с моделью.

В отличие от других роторных экструдеров, JetSwitch не только убирает неактивное сопло, но и прячет его в гнезде корпуса. Эта функция защищает модель от капель и нитей пластика из неохлаждаемого сопла. Поэтому JetSwitch позволяет печатать двумя материалами на высоких скоростях без потери качества.

В стандартной комплектации Designer XL Pro поставляется с соплами диаметром 0,5 мм. Однако при необходимости сопла можно заменить на сопла диаметром 0,2-0,8 мм.

Designer XL Pro использует хот-энды с 400 нагревательными блоками, которые могут нагреваться до 410°C. Благодаря этому принтер может печатать широким спектром пластиков, от обычных ABS, PLA, PVA, HIPS до сверхогнеупорных материалов, таких как SBS, AEROTEX, FORMAX, ULTRAN и PEEK.

Размер конструктора Designer XL Pro составляет 360 x 360 x 610 мм. Стол, как и в предыдущих моделях серии, поддерживает нагрев до 150°С.

Магниты используются для крепления стеклянной пластины стола. Это позволяет легко снять модель и отделить ее от пластины без ограничений корпуса принтера.

На боковых панелях есть дверцы с держателями катушек, где также используются магнитные зажимы.

Как и предыдущая модель серии, Designer XL Pro поставляется с лотками для сбора отходов после очистки форсунок.

На задней панели принтера находится кнопка питания, порт Интернета и порт USB.

Picaso 3D Designer XL Pro оснащен монохромным дисплеем с кодировщиком. Помимо стандартных вкладок меню (печать, загрузка/выгрузка филамента, подогрев стола и сопел, калибровка и т. д.) имеются уникальные функции от PICASO 3D. К ним относятся: калибровка энкодера, режим автоматической очистки печатающей головки, сушка катушки с нитью на столе и печать в ночном режиме с замедлением скорости.

Слайсер Polygon X

Слайсер Polygon X собственной разработки был создан для 3D-принтеров PICASO. Его можно загрузить с USB-накопителя, входящего в комплект.

Polygon X имеет интуитивно понятный дизайн, разделенный на 3 вкладки: «Новое задание», «Просмотр задания» и «Мониторинг».

На вкладке «Новая работа» мы можем размещать, масштабировать и позиционировать модель с помощью панели инструментов.

После установки модели нажмите «Настройка задания». Появится меню с 3 режимами настроек: «Основной», «Расширенный» и «Профессиональный». Представленные режимы ориентированы на пользователей с разным уровнем подготовки.

«Базовый режим» имеет небольшое количество контроллеров и сопровождается подсказками. С другой стороны, режимы «Расширенный» и «Профессиональный» имеют гибкую систему настроек с множеством параметров.

Каждая модель принтера имеет свои предопределенные профили. Например, Designer XL Pro имеет предварительно настроенные профили для двухэкструдерной печати, например, профиль с растворимыми подложками.

После подготовки задания открывается окно Предварительный просмотр задания. Здесь отображаются настройки печати и модель отображается разбитой на слои. Программа предлагает сохранить нарезанную модель в формате .plgx на флешку или добавить в базу данных Polygon X, из которой можно отправить задание на печать через интернет-соединение.

На вкладке Мониторинг отображается производительность принтера и состояние печати. Polygon X поддерживает параллельные сетевые соединения. Это позволяет объединить несколько 3D-принтеров PICASO в полноценный индустриальный парк и удаленно контролировать их работу.

Качество печати

Вот несколько примеров отпечатков, сделанных с помощью Picaso 3D Designer XL Pro:0005

Заключение

PICASO 3D Designer XL Pro завершает переход платформы X на крупномасштабную печать. Огнеупорная печать сложных художественных и инженерных моделей теперь доступна с использованием растворимых носителей PVA и HIPS.

УШМ-125-1200 ЭМ3

КОМПАКТНАЯ, УДОБНАЯ И УНИВЕРСАЛЬНАЯ!

Двуручный хват
125 мм диск
Регулировка оборотов
Высокая мощность 1200Вт!

КУПИТЬ СЕЙЧАС

ЭРГОНОМИЧНОСТЬ

Широкий выключатель: блокировка включения, фиксация во включенном положении

Удобная длинная рукоятка для надежного хвата

Три позиции крепления дополнительной рукоятки

ТЕХНОЛОГИИ

Лабиринтные уплотнения

Большая площадь воздушных отверстий

Шестерни с оптимальным профилем зубьев

КОМПАКТНОСТЬ

Плоский корпус редуктора из литого алюминия

Мощный двигатель в компактном корпусе

КОМПЛЕКТАЦИЯ

2  фланца

Кожух защитный

Рукоятка дополнительная

2 ключа

ПОВОРОТНАЯ ГОЛОВА

Возможность поворота редуктора с шагом в 90°

Кнопка блокировки шпинделя

6 положений регулировки оборотов в широких пределах

Перейти на страницу товара

Компания «ЗУБР ОВК»
получила национальную премию
«Марка №1 в России» в категории «Инструменты для строительства и ремонта».

На электроинструменты и бензотехнику «ЗУБР» действует расширенная 5-летняя гарантия. Служба качества контролирует процесс производства на каждом этапе.

Техническая информация

Артикул
рабочая высота , м	2.6 — 3,1 м
Материал	алюминий/сталь
Назначение	Для малярных и потолочных работ.
Нагрузка	до 110 кг

Зубр УШМ-125-1200 ЭМ3 Угловая шифмашина 125 мм, 1200 Вт

• Мощность, Вт1200
• Напряжение, В220
• Диаметр диска, мм125
• Посадочный диаметр, мм22.2
• Электр. регулировка оборотовда
• Число оборотов, об/мин3000-11000
• Суперфланецда
• Быстрозажимная гайка SDSнет
• Защита от непреднамеренного пускада
• Работа по бетону (камню)да
• Регулировка положения кожуха без инструментанет
• Поддержание постоянных оборотов под нагрузкойнет
• Наличие виброручкинет
• Комплектациякоробка
• Плавный пускнет
• Вес, кг2,4
• Габариты, мм450x120x120
• Тип двигателящеточный
• Резьба шпинделяМ14
• Блокировка шпинделя при заклинивании дисканет
• Защита от перегрева двигателянет
• Длина кабеля, м2
• Скрыть

Комплектация *

• Углошлифовальная машина
• Защитный кожух
• Дополнительная рукоять
• Специальный ключ
• Имбусовый ключ
• Инструкция
• Упаковка

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 2,70

Длина, мм: 427
Ширина, мм: 115
Высота, мм: 120

Особенности болгарки (ушм) Зубр УШМ-125-1200 ЭМ3 Устойчивость к перегреву Большие вентиляционные отверстия охлаждают двигатель, снижая риск перегрева. Функциональность Широкий выключатель с возможностью блокировки включения и фиксации во включенном положении. Универсальность Поворотная с шагом 90° голова позволяет настроить инструмент под левую руку или для резки.

Преимущества Защита от повреждения коллектора Выполнение широкого спектра работ Лабиринтное уплотнение подшипников Кожух для защиты оператора от искр и пыли Пылезащищенный выключатель (степень защиты IP5X) Удобная блокировка шпинделя для быстрой замены диска Корпус редуктора из алюминиевого сплава лучше отводит тепло Удобная основная рукоятка с оптимальным хватом и углом наклона к корпусу Дополнительная боковая рукоять для лучшего контроля над Зубр УШМ-125-1200 ЭМ3 Фланцы из разного материала предотвращают чрезмерное затягивание диска при работе

Характеристики

Mobilní Telefony Přehrávání mp3 — Heureka.

cz

• Přehrávání mp3

čím větší rozměry mobilní telefon má, tím více prostoru naloji dostete athemě sthy lehhodlejě novhy lehhodlej Большой дисплей (6,4\» в вице) идет на хранение ее, следуя видео и просматривая фото , про связь и серфинг стаци дисплея меньше (до 6,4\»). Důležité jaké rozlišení displeje. Чем выше, чем выше, Тим jemnější je obraz. Levné dotykové mobily mají zpravidla displays s nižším rozlišením, u kterého lze rozeznat jednotlivé pixely.

Dnes již nedílná součást mobilního telefonu. Kvalita fotoaparatu stoupá úměrně s cenou mobilu . Trendem je využití více fotoaparatů, kdy každý má jinou šířku záběru a tak i využití. Důležité нени pouze rozlišení, але také světelnost и přítomnost стабилизировать. Лучший мобильный телефон Pořizují 12Mpx фото и видео 4K .

Большая операционная память RAM je udávána v gigabajtech (GB) a i u ní platí čím více, tím lepe. Má totiž velký vliv na rychlost a plynulost chodu operačního systému a aplikací. Нарочный уживатель от měl hledat mobil с alespoň 4 ГБ RAM . Zásadní je také velikost úložiště a možnost jejího případného rozšíření paměťovou kartou. Чем старше память je, тем více aplikací, fotek, videí písniček můžete v chytrem telefonu držet.

Батарея Kapacita mobilu je udávána v mAh. Cím větší kapacita je, tím delší bude její výdrž a tedy i intervaly mezi dobíjením. Я имею в виду, что емкость батареи се zvyšují, je dobré pčítat s tím, většina chytrých telefonů невыдржи déle, než jeden den aktivního používání . Tuto dobu lze быстро продружит с powerbanku. Pozornost věnujte i rychlosti nabíjení. Чем гордиться/напитать je mobilní telefon schopný při nabíjení využít, tím rychleji se baterie dobije.

Existuje mnoho technologií, diky kterým jsou mobilní telefony všestrannější které vám usnadní život. Приложение \r\nNFC Android позволяет использовать мобильный телефон для бесконтактных плат. Díky Модуль GPS можно установить отдельно. Двойной слот на памятной карте (телефоны DUAL SIM) охотно пользуется особыми и рабочими телефонными номерами в одном заряде. Stylus zefektivní psaní poznámek. Díky snímači otisku prstů telefon pohodlně odemknete. Notifikační dioda vás upozorní na zmeškané hovory a zprávy. Odolným telefonům nehrozí rozbití při pádu a práci v náročných podmínkách.

Новые мобильные телефоны Samsung и Xiaomi Мобильные телефоны с лучшими фотоаппаратами Новые мобильные телефоны до 10000 Kč Как набрать телефон на Android и iPhone Настроить изображение iPhone Как сделать снимок экрана на мобильном? Як на чистом телефоне Android Чистом телефоне Установите мобильный телефон с NFC и без Recenze Samsung Galaxy S23 Новое приложение на предварительном заказе для Android Новое приложение для iPhone

Ačkoliv dnes většina populace používá chytré telefony, jsou mezi námi i tací, kterří o chytré funkce untojí a naopak Preferují jednoduchost a nízkou cenu. Takových mobilních telefonů je na trhu stále dostatek. Вы можете использовать устройства Myphone, Maxcom, CPA или Aligator. Последний именованный знак, специализирующийся на мобильных телефонах, предназначенных для пожилых людей.

Pohybujete-li se často ve špinavém, prašném, vlhkém prostředí, kde hrozí větší riziko poškození telefonu? Často vám padá mobil z ruky? I pro vás existsují vhodná řešení. Odolné telefony s vystuženou konstrukcí jsou ideální volbou pro automechaniky, delníky i outdoorové nadšence. Типичное значение имеет одно или несколько значений Cat/Caterpillar, Doogee, Oukitel, Ulefone или Evolveo.

Мобильные телефоны, которые являются надежными источниками питания, а также параметрами, определяющими рост, а также функцией сохранения, могут быть использованы для управления сетью. Nabídka mobilů je velmi rozmanitá a cenové rozpětí siroké. Jak v nabídce zorientovat a kam při výběru smerovat?

Чем больше розмеров мобильных телефонов, тем лучше, чем просто на дисплее, а также тем, кто будет следовать за ним. Большой дисплей (6,4 дюйма) с ходом на хранение, следуя видео и просматривая фото , pro komunikaci a surfování stačí displej menší (do 6,4\»). Důležité jaké rozlišení displeje. Čím je vyšší, tím jemnější je obraz. Levné dotykové mobily mají zpravidla displej s nižším rozlišením, u kterého lze rozeznat jednotlivé pixely.

Dnes již nedílná součást mobilního telefonu. Kvalita fotoaparátu stoupá úměrně s cenou mobilu . Trendem je využití více fotoaparátů, kdy každý má jinou šířku záběru a tak i využití. Důležité není pouze rozlišení, ale také světelnost a přítomnost stabilizace. Běžně dnes mobilní телефон Поржизуйи 12Mpx фото и видео 4K .

Большая операционная память RAM je udávána v gigabajtech (GB) a i u ní platí čím více, tím lepe. Má totiž velký vliv na rychlost a plynulost chodu operačního systému a aplikací. Нарочный уживатель от měl hledat mobil с alespoň 4 ГБ RAM . Zásadní je také velikost úložiště a možnost jejího případného rozšíření paměťovou kartou. Чем старше память je, тем více aplikací, fotek, videí písniček můžete v chytrem telefonu držet.

Kapacita baterie mobilu je udávána v mAh. Cím větší kapacita je, tím delší bude její výdrž a tedy i intervaly mezi dobíjením. Я имею в виду, что емкость батареи се zvyšují, je dobré pčítat s tim, že většina chytrých telefonů nevydrží déle, než jeden den aktivního použivání . Tuto dobu lze быстро продружит с powerbanku. Pozornost věnujte i rychlosti nabíjení. Чем гордиться/напитать je mobilní telefon schopný při nabíjení využít, tím rychleji se baterie dobije.

Existuje mnoho technologií, diky kterým jsou mobilní telefony všestrannější které vám usnadní život. Приложение \r\nNFC Android позволяет использовать мобильный телефон для бесконтактных плат. Дики GPS-модуль можно установить отдельно. Двойной слот на памятной карте (телефоны DUAL SIM) охотно пользуется особыми и рабочими телефонными номерами в одном заряде. Stylus Zefektivní Psaní Poznámek. Díky snímači otisku prstů telefon pohodlně odemknete. Notifikační dioda vás upozorní na zmeškané hovory a zprávy. Odolným telefonům nehrozí rozbití při pádu a práci v náročných podmínkách.

Новые мобильные телефоны Samsung и Xiaomi Мобильные телефоны с лучшими фотоаппаратами Новые мобильные телефоны до 10000 Kč Как набрать телефон на Android и iPhone Настроить изображение iPhone Как сделать снимок экрана на мобильном? Як на чистом телефоне Android Чистом телефоне Установите мобильный телефон с NFC и без Recenze Samsung Galaxy S23 Новое приложение на предварительном заказе для Android Новое приложение для iPhone

Ačkoliv dnes většina populace používá chytré telefony, jsou mezi námi i tací, kterří o chytré funkce untojí a naopak Preferují jednoduchost a nízkou cenu. Takových mobilních telefonů je na trhu stále dostatek. Вы можете использовать устройства Myphone, Maxcom, CPA или Aligator. Последний именованный знак, специализирующийся на мобильных телефонах, предназначенных для пожилых людей.

Аккумуляторная дрель-шуруповерт BOSCH GSR 120-LI 06019G8002

Аккумуляторная дрель-шуруповерт BOSCH GSR 120-LI 06019G8002 — Купить в Интернет-магазине Fix-Tool

• Главная
• Электрический инструмент
• Шуруповерты

Артикул

06019G8002

Вес

0,8 кг

Шуруповерт поставляется с 2-мя аккумуляторами на 2,0 Ач, с набором из 23-х сверл и бит с держателем. Напряжение аккумулятора 12 В.

Категория:Шуруповерты

ХАРАКТЕРИСТИКИ

ОПИСАНИЕ

Доставка

ОТЗЫВЫ ⁰

Бренд

BOSCH

Страна-производитель

Малайзия

Гарантия

1 год

Вес

0,8 кг

Емкость аккумулятора

2 А•ч

Напряжение аккумулятора

12 В

Максимальный крутящий момент (жесткое/мягкое заворачивание

30/14 Нм

Число оборотов холостого хода (1-я/2-я скорость)

0 – 400/0 – 1500 об/мин

Макс. диам. отверстия в стали

10 мм

Макс. диам. отверстия в древесине

20 мм

Светодиодная подсветка

Есть

Тип аккумулятора

Li-ion (литий-ионный)

Макс. диаметр шурупов

8 мм

Число ступеней крутящего момента

20+1

Диапазон хвостовиков для сверлильного патрона, мин./макс.

0,8 / 10 мм

Аккумуляторная дрель-шуруповерт BOSCH GSR 120-LI 06019G8002 поставляется с двумя литий-ионными аккумуляторами на 2 Ач с набором из 23-х сверл и бит с держателем.

Шуруповерт предназначен для сверления древесины, металла, керамики и пластмассы, а также для завинчивания и отвинчивания винтов.

Преимущества BOSCH GSR 120-LI:

• Ускоренная замена бит и надежная фиксация;
• Светодиодная подсветка подсвечивает рабочую зону;
• Система Electronic Cell Protection увеличивает срок службы аккумуляторов;
• Две скорости завинчивания и сверления;
• Шуруповертом можно работать в узких местах, за счет длины головки, которая составляет 173 мм. ;
• Эргономичная рукоятка.

Комплект поставки:

• Аккумуляторная дрель-шуруповерт BOSCH GSR 120-LI 06019G8002;
• 2 аккумулятора GBA 12V 2.0 Ач 1 600 Z00 02X;
• Зарядное устройство GAL 1210 CV Professional;
• Набор из 23 сверл и бит с держателем;
• Кейс.

Здесь еще никто не оставлял отзывы. Вы можете быть первым!

Ваша оценка

Представьтесь, пожалуйста *

Электронная почта *

Ваш отзыв *


Нажимая на кнопку «Отправить» вы принимаете условия Публичной оферты.

Покупатели также смотрели

Распродано

Аккумуляторная ударная дрель-шуруповерт BOSCH GSB 180-LI 06019F8323

0

15 872 р.

Распродано

Аккумуляторная дрель-шуруповерт BOSCH GSR 12V-15 FC 06019F6001

0

16 804 р.

Распродано

Аккумуляторная дрель-шуруповерт BOSCH GSR 12V-15 FC 06019F6004 без аккум. и ЗУ

0

8 440 р.

Распродано

Аккумуляторная дрель-шуруповерт BOSCH GSR 12V-35 06019H8000 без аккум. и ЗУ

0

11 576 р.

Распродано

Аккумуляторная дрель-шуруповерт BOSCH GSR 12V-35 06019H8002

0

22 965 р.

Распродано

Аккумуляторная дрель-шуруповерт BOSCH GSR 18V-60 FC 06019G7101

0

43 703 р.

Распродано

Аккумуляторная дрель-шуруповерт BOSCH GSR 18V-60 FC 06019G7100

0

67 789 р.

Распродано

Аккумуляторная дрель-шуруповерт BOSCH GSR 18V-110 C 06019G010C

0

45 557 р.

Распродано

Аккумуляторная ударная дрель-шуруповерт BOSCH GSB 12V-30 06019G9120

0

12 908 р.

Распродано

Аккумуляторный шуруповерт BOSCH GSR 12V-35 HX 06019J9101

0

19 916 р.

Распродано

Аккумуляторная ударная дрель-шуруповерт BOSCH GSB 18V-110 C 06019G030A без аккум. и ЗУ

0

26 388 р.

Распродано

Аккумуляторная дрель-шуруповерт BOSCH GSR 18V-60 C без аккум. и ЗУ 06019G1102

0

17 425 р.

Распродано

Аккумуляторная дрель-шуруповерт BOSCH GSR 18V-110 C без аккум. и ЗУ 06019G0109

0

24 335 р.

Распродано

Аккумуляторная дрель-шуруповерт BOSCH GSR 18V-50 без аккум. и ЗУ 06019H5002

0

9 685 р.

Распродано

Аккумуляторная ударная дрель-шуруповерт BOSCH GSB 18V-110 C 06019G030D

0

49 292 р.

Распродано

Аккумуляторная ударная дрель-шуруповерт BOSCH GSB 18V-60 C 06019G210B

0

34 143 р.

Распродано

Аккумуляторная дрель-шуруповерт BOSCH GSR 18V-50 06019H5021

0

15 014 р.

Распродано

Аккумуляторная дрель-шуруповерт BOSCH GSR 12V-15 FC 06019F6000

0

22 642 р.

Распродано

Аккумуляторный шуруповерт BOSCH GSR 12V-35 HX 06019J9102 без аккум. и ЗУ

0

13 032 р.

Распродано

Аккумуляторная ударная дрель-шуруповерт BOSCH GSB 12V-30 06019G9102 без аккум. и ЗУ

0

9 186 р.

Вы смотрели

«>

ЕЛЕКТРОІНСТРУМЕНТ – купити електроінструмент в Києві та Україні

Дрібний ремонт, серйозні ремонтні роботи, будівництво або побутова необхідність – вирішити ці проблеми допоможуть електроінструменти. Джерело живлення – електрична мережа або акумулятор.

Купити якісні електроінструменти в Україні брендів, що зарекомендували себе на світовому ринку, можна в інтернет-магазині MOYO. У каталозі на сайті компанії ви знайдете широкий асортимент товарів хорошої якості за доступною вартістю з детальним описом та технічними характеристиками. Визначитись з вибором вам допоможуть досвідчені консультанти фірми.

Для чого застосовуються електроінструменти

Область застосування інструментів досить велика:

• різання;
• шліфування;
• приклеювання;
• свердління;
• полірування;
• зняття лакофарбового покриття;
• фарбування;
• загортання та відвертання кріплення.

ІЗ застосуванням електроінструментів знижуються трудовитрати та підвищується якість виконуваних робіт.

Електричні інструменти: класифікація та специфіка використання

Залежно від сфери застосування та інтенсивності навантажень електричні інструменти поділяють на дві групи:

• Побутові. Інструмент цієї групи призначений для періодичного використання з невисокими навантаженнями (наприклад, для ручного збирання меблів, загвинчування шурупів). Використовувати його можна не більше 4 годин на день. Через кожні 15-30 хвилин роботи його необхідно відключати на такий самий час.
• Професійні. Призначені до роботи в інтенсивному режимі тривалий (іноді протягом доби) час. Всі вузли інструменту розраховані на важкі навантаження.

Види на кшталт електроживлення:

• Мережевой. Живлення від мережі змінного струму. Зручний для використання у місцях з безперебійним електропостачанням.
• Акумуляторний. Надає низку зручностей: можливість роботи у місцях, де немає електропостачання; немає електрошнурів, що заважають під час роботи; працювати ним можна в будь-якому місці, наприклад, у салоні автомобіля. Має ряд особливостей: нетривалий час роботи без підзарядки, необхідність постійного використання, щоб уникнути акумулятора, висока ціна.

За призначенням інструмент буває:

• Багатофункціональний, або універсальний. Не призначено для великих навантажень. Такий набір підходить для користування домашнім майстром. Передбачає виконання різних видів робіт. Проте специфіка кожного виду робіт та особливості навантаження на інструмент не враховано. У зв’язку з цим можливе лише періодичне застосування за умови невисокого навантаження.
• Інструмент з конкретною функцією. Механізм розрахований на конкретний вид робіт з урахуванням специфіки. Забезпечує надійність та точність виконання.

Як правильно підійти до вибору інструменту

Для того щоб купити електроінструмент, важливо звернути увагу на такі моменти:
1. Об’єм робіт. Для домашнього використання з незначними навантаженнями підійде побутовий інструмент. Тим більше, що коштує він недорого. Для будівельних робіт в умовах Жорсткого використання необхідний професійний інструмент.
2. Джерело енергії. Для роботи на об’єктах без підведення електрики знадобиться інструмент із електричним акумулятором. Якщо постачання електроенергією постійне, вибирайте відповідно до своїх переваг.
3. Продуктивність. Обумовлена потужністю. Чим вона вища, тим краще справлятиметься інструмент із поставленим завданням. Для деяких пристроїв для забезпечення високої якості робіт важливо враховувати розмір робочої поверхні (наприклад, для дискової пилки діаметр пильного диска).
4. Ергономіка. Електроінструмент має бути зручним. Надмірно важка техніка незручна у роботі.
5. Безпека. Моделі, що працюють від мережі змінного струму, повинні мати подвійну ізоляцію. Це стане гарантією захисту від ураження електричним струмом. Захист від випадкового запуску забезпечується натисканням додаткової кнопки для приведення інструменту до робочого стану.
6. Реверсивне обертання. Необхідно для дрилів. Без цієї функції неможливе вивертання шурупів і нарізування різьблення.
7. Вартість. Ціни на вибраний вами електроінструмент залежать від виду обладнання, якості збирання, призначення, виробника.

Придбайте електроінструмент у Києві та будь-якому місті країни через мережу магазинів MOYO. Компанія пропонує найкращі моделі відомих брендів для будівництва та побутового використання на вигідних для вас умовах.

Вибравши необхідний товар в інтернет-магазині з продажу електроінструментів MOYO, зробіть замовлення на сайті або за телефоном через консультанта. Доставка здійснюється зручним для вас способом у короткий термін.

Набори електроінструментів

Болгарки

Віброшліфмашини

Гайковерти

Гравери

Дрилі

Клейові пістолети

Фарбопульти

Пили монтажні

Електроножиці для металу

Відбійні молотки

Паяльники

Паяльники для пластикових труб

Перфоратори

Полірувальні машини

Промислові пилососи

Рейсмуси

Реноватор

Шабельні пили

Свердлильні верстати

Будівельні фени

Точильні верстати

Торцювальні пили

Фрезер

Циркулярні пили

Шліфмашини

Шуруповерти

Електролобзики

Електрорубанки

Електричні степлери

Що по акціям ?

Топ товари

Акційні

Хіт продажів

Новинки

Код товару:140059

Код товару:291174

Код товару:459814

Код товару:464477

Код товару:85938

Код товару:87306

Код товару:87359

Код товару:87360

Код товару:526688

Код товару:526689

Код товару:526691

Код товару:526692

Код товару:526693

Код товару:526694

Код товару:526695

Код товару:526697

Код товару:526698

Код товару:526701

Пишемо корисно

АККУМУЛЯТОРНАЯ ДРЕЛЬ/ОТВЕРТКА BOSCH GSR120-LI

Мощный 2-в-1 за меньшие деньги

• Мощность и надежность в пределах досягаемости для завинчивания и сверления
• Двухскоростной редуктор обеспечивает высокую производительность и превосходный крутящий момент
• Electronic Cell Protection для увеличения срока службы батареи и повышения надежности



  Напряжение батареи	12 В
  Крутящий момент (мягкий/жесткий/макс. )	14/30/- Нм
  Скорость холостого хода (1-я передача/2-я передача)	0–400/0–1500 об/мин
  Вес без учета батарея	0,8 кг
  Тип батареи	Литий-ионный
  Патрон, мин./макс.	0,8/10 мм
  Параметры крутящего момента	20+1

  Диаметр сверления
  Макс. диаметр сверления в дереве	20 мм
  Макс. диаметр сверления в стали	10 мм

  Диаметр винта
  Макс. диаметр винта	8 мм

  Суммарные значения вибрации (сверление в металле)
  Уровень вибрации ah	0,7 м/с²
  Неопределенность К	1,5 м/с²

  Суммарные значения вибрации (завинчивание)
  Уровень вибрации ah	0,4 ​​м/с²
  Неопределенность К	1,5 м/с²

  Информация о шуме/вибрации
  Уровень звукового давления	67 дБ(А)
  Уровень звуковой мощности	78 дБ(А)
  Неопределенность К	3 дБ

  Сверление в металле
  Уровень вибрации ah	0,7 м/с²
  Неопределенность К	1,5 м/с²

  Отвертка
  Уровень вибрации ah	0,4 ​​м/с²
  Неопределенность К	1,5 м/с²

Описание

Вам также может понравиться

5,35 долл. США – 11,77 долл. США /ПК

6,42 $ / ШТ.

5,89 $ / ШТ.

151,94 $ / ШТ.

145,52 $ / ШТ.

3,96 $ / ШТ.

www.dade.sg поддерживается компанией Rectitude Pte Ltd.0010 Сингапур 528627

Телефон: +65 6749 6647

Факс: +65 6749 6640

Электронная почта: [email protected]

Будьте в курсе наших новостей

Дизайн и разработка веб-сайтов Автор:

Web Imp

BOSCH GSR 120-LI РУКОВОДСТВО Pdf Скачать

OBJ_BUCH-2747-002.book Страница 10 5 октября 2016 г. 13:57

10 | Английский

Транспорт

Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderun-

gen des Gefahrgutrechts. Die Akkus können durch den Benut-

zer ohne weitere Auflagen auf der Straße transportiert wer-

den.

Beim Versand durch Dritte (z.B.: Lufttransport oder Spediti-

on) sind besondere Anforderungen an Verpackung und Kenn-

zeichnung zu beachten. Hier muss bei der Vorbereitung des

Versandstückes ein Gefahrgut-Experte hinzugezogen wer-

den.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt

ист. Kleben Sie offene Kontakte ab und verpacken Sie den Ak-

ku so, dass er sich nicht in der Verpackung bewegt.

Bitte beachten Sie auch eventuelle weiterführende nationale

Vorschriften.

Entsorgung

Elektrowerkzeuge, Akkus, Zubehör und Verpackun-

gen sollen einer umweltgerechten Wiederverwertung

zugeführt werden.

Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in

den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie

2012/19/EU müssen nicht mehr ge-

brauchsfähige Elektrowerkzeuge und ge-

mäß der europäischen Richtlinie

2006/66/EG müssen defekte oder ver —

brauchte Akkus/Batterien getrennt gesam-

Melt und einer umweltgerechten Wieder-

verwendung zugeführt werden.

Nicht mehr gebrauchsfähige Akkus/Batterien können direkt

abgegeben werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Schweiz

Batrec AG

3752 Wimmis BE

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweise im Ab-

schnitt «Transport», Seite 10.

Änderungen vorbehalten.

1 609 92A 3L7 | (5.10.16)

Английский

Указания по технике безопасности

9025s Общие указания по технике безопасности

9025s0256

Прочтите все предупреждения по технике безопасности и все инструкции. Несоблюдение предупреждений и

инструкций может привести к поражению электрическим током, возгоранию и/или серьезной

травме.

Сохраните все предупреждения и инструкции для дальнейшего использования.

Термин «электроинструмент» в предупреждениях относится к электроинструменту, работающему от сети (

) или электроинструменту (беспроводному)

, работающему от аккумулятора.

Безопасность рабочей зоны

 Рабочее место должно быть чистым и хорошо освещенным. Загроможденные или темные участки

провоцируют несчастные случаи.

 Не используйте электроинструменты во взрывоопасной среде,

например, в присутствии легковоспламеняющихся жидкостей, газов или

пыли. Электроинструменты создают искры, которые могут воспламенить пыль

или пары.

 При работе с электроинструментом

не допускайте детей и посторонних лиц. Отвлекающие факторы могут привести к потере контроля.

Электробезопасность

 Вилки электроинструмента должны соответствовать розетке. Никогда не модифицируйте

вилку каким-либо образом. Не используйте переходные вилки с заземленными (заземленными) электроинструментами

. Немодифицированные вилки и соответствующие розетки

снижают риск поражения электрическим током.

 Избегайте контакта тела с заземленными или заземленными поверхностями,

, такими как трубы, радиаторы, плиты и холодильники.

Существует повышенный риск поражения электрическим током, если ваше тело

заземлено или заземлено.

 Не подвергайте электроинструменты воздействию дождя или влаги.

Попадание воды в электроинструмент увеличивает риск поражения электрическим током

.

 Не перегибайте шнур. Никогда не используйте шнур для переноски,

для вытягивания или отключения электроинструмента. Оберегайте шнур

от тепла, масла, острых краев и движущихся частей. Поврежденный

или спутанные шнуры повышают риск поражения электрическим током.

 При работе с электроинструментом вне помещения используйте удлинитель.0256

Шнур подходит для наружного использования. Использование шнура

, подходящего для использования вне помещений, снижает риск поражения электрическим током.

 Если работа с электроинструментом во влажном месте неизбежна, используйте устройство защитного отключения (УЗО) с защитой

источника питания.

3D принтер KingRoon Kp3s Pro. Обзор, тестирование, впечатления.

Итак, давно у меня не было на обзоре бюджетных дрыгостолов, пришло время наверстать упущенное)

В этот раз решил попробовать «однорукого бандита». Ими прям захлестнул рынок, у самого Кингурун их несколько вариантов, которые плюс-минус похожи друг на друга. Но насколько понял Pro вроде бы как из свежих моделей, поэтому решил попробовать ее.

Итак, за последнее время это самая маленькая коробочка с принтером, которую я получал.

Тут все поместилось в один уровень. Упаковано стандартно в вспененный полиэтилен, упаковано хорошо, все доехало без повреждений. Комплект выглядит небольшим. Но скорее все небольших масштабов и компактно упаковано. Сначала посмотрим, что в комплекте.

Первое из необычного это держатель катушки. Подобные я давно видел на том же Thingiverse в виде проекта под печать и самостоятельную сборку. Весьма популярная модель, которую реализовали в литом варианте. Пробовал на нее даже поставить большую 3кг катушку — подходит отлично.

Второе это пластиковый тубус в который бережно упаковали винт.

А в эту небольшую коробочку упаковали инструменты, флешку, кусачки, болты, сопла, и все остальное. Решение в целом лучше чем обычно раскидать по общей коробке. Тут все в одном месте, не потеряется никуда.

Сам принтер поставляется практически собранным. Нужно только вставить балку в основание и закрутить.

Но сначала посмотрим подробнее. Края стекла замотали стрейчем, чтоб при перевозке оно не слетело и не повредилось.

В этой комплектации стол на колесах, а ось Z и X на рельсах. Желательно сразу проверить регулировку прижима колес и при необходимость отрегулировать гайками эксцентриками.

Так же в этой версии удобный регулятор натяжения ремня.

И очень очень маленький сенсорный дисплейчик) Это прям забавно. Все гармонично, маленький принтер, маленький дисплей. Посмотрим позже насколько он удобный.

Не могу не отметить эту маленькую копеечную деталь, фиксатор кабеля. Вроде бы мелочь, но очень нужная. Все-таки стол катается постоянно вперед-назад и если провод не зафиксировать то нередко он может оторваться от пайки.

А теперь загляну в подвал. Это забавно, но он очень маленький и внутри все очень компактно размещено. Лишнего места нет, все использовано.

Блок питания компактный на 300W. Плата Kp3 v1.3, драйвера распаяны с хорошими радиаторами и на крышке размещен вентилятор для их обдува.

В целом ничего особенного, все вроде бы миниатюрное и без изысков.

Перейдем к балке.

Тут все на рельсах, рельсы хорошего качества, без особых люфтов. На оси Х так же стоит удобный натяжитель ремня.

Тут же компактно зафиксировали датчик окончания филамента, а над ним сразу трубка подачи филамента.

И директ экструдер.

Экструдер Титан + похожий на е3д V6 радиатор. Подобные от этого же производителя я уже рассматривал более подробно ранее, только там они были с готовой площадкой под Эндероподобные принтеры. Там я более подробно тестировал его на мягких пластиках и на PETG и Pla Wood, с ними он успешно тогда справился.

Небольшая доработка сразу. Откручиваю и выкидываю ненужную деталь. И чтоб закрыть открытый срез профиля взял из запасов такие заглушки, которые у меня были. Теперь функционально и красиво.

Я бы посоветовал проверить этот винт, у меня он был чуть откручен и был люфт большой. немного подтянуть, чтоб пропал вертикальный люфт и немного гайка по горизонтали могла люфтить. Тем самым дадим небольшой ход гайке, паз позволяет ей немного «ходить». И тем самым если винт будет немного неровным это не даст нам проблем.

И еще две копеечные полезные детали, резиновые муфты на входе в металлических частях, для защиты провода от перетирания.

В этой комплектации на столе идет стекло с покрытием типа Ультрабазы с пупырками. Я всегда переворачиваю и печатаю на гладкой стороне с нанесением 3д клея.

Из важного — на столе нанесена защитная транспортировочная пленка, ее нужно удалить.

Инструкция в комплекте довольно краткая, но объяснен нужный минимум. Как собрать принтер, отрегулировать колеса на столе и как настроить Cura, и небольшой Faq по возможным проблемам.

Итак, сборка состоит из нескольких винтов, чтоб прикрутить балку. И вставить трубку подачи филамента.

И принтер со всех ракуров. Он очень компактный. При этом поле печати практически стандартное 200*200*200.

Экран необычно маленький для сенсорного дисплея. Но при этом иконки довольно крупные, пальцем удобно нажимать. Не было функции где б вызвало дискомфорта. Сам набор функций достаточный для работы, лишних сервисных нет, но для начинающих всего более чем хватает.

А теперь перейду к самому главному. Надо запустить печать и посмотреть как он печатает. Тесты типов филаментов я не стал делать, так как механизм уже понятно на что способен. Больше интересно качество печати которое даст «однорукий» принтер.

Я поставил PLA от Flashforge, который у меня остался от прошлых тестов.

Первым я запустил тестовый кубик от Voron. В целом все получилось хорошо. Все нависания отлично, обдув справляется хорошо. Каких-то явных артефактов не обнаружил.

Затем распечатал деталь которая мне нужна была для нового полимерника, это держатель столика на Voxelab Proxima, чтоб подвешивать под углом для слива смолы. Деталь отпечаталась, в целом все отлично. Есть небольшой звон от ремней, но они натянуты хорошо. Думаю можно будет попробовать поменять пару шкивы-ремень на какие-нибудь фирменные, но это необязательно. Артефакты полностью не уйдут, они так или иначе проявляются на всех принтерах.

Популярно на эти принтеры накатить Klipper и там уже можно будет прошивкой убрать это.

И конечно же напечатал понравившуюся на прошлых обзорах фигурку, которую у меня знакомые периодически забирают для детей.

Стол меньше чем деталь, я ее немного уменьшил. Но при этом деталь отпечаталась отлично, все осталось подвижным. Все нависания получились красивыми.

В комплекте с принтером был маленький моток необычного жемчужного Pla. Стало интересно как он будет выглядеть на детали и нашел маленькую деталь на которую его хватит. Цвет необычный, на фото сложно передать как он играет на свету.

Что по итогу могу сказать. В первую очередь это принтер для новичков. Он прост в сборке и настройке. Неплохо печатает простыми типами пластиков, не требующих термокамеры. Но при этом может даже мягкими пластиками печатать. Для домашнего использования он более чем достаточен.

При это он весьма компактный, занимает мало места на столе, но при этом поле практически стандартное.

Знаю случив, что их использовали в простых фермах печати, что говорит о их беспроблемности в серийной печати, и конечно же из-за цены.

Какие то серьезные переделки или вложения я бы не стал делать, в интернете много переделок ради переделок. Он «из коробки» вполне нормально работает для своего бюджета. Если собрать ему какую-то коробку, которой его накрыть, то можно будет и АБС попечатать. А большего от него и не требуется.

P.s. Продавец давал мне для заказа промокод на 20долларов, ALEX20. Немного, но и на том спасибо. Не знаю как долго он будет работать, но пока рабочий и знакомые его использовали успешно.

Как новичок 3D принтер покупал. Выбор, настройка, проблемы и решение практических задач / Хабр

Чем их больше на рынке появляется 3D-принтеров, тем ниже цены — сейчас устройство начального уровня можно купить за $200–300.

Несколько месяцев назад я задумался о приобретении такого девайса, поскольку хотел напечатать сломавшуюся деталь своего робота-пылесоса. Около месяца назад я купил понравившийся мне девайс на eBay. Вот, что было важным для меня при выборе 3D принтера.

Какой принтер был нужен?

Учитывая то, что я почти ничего не знал о 3D-принтерах (кроме нескольких статей, прочитанных здесь же, на Хабре), важными моментами стали:

• Работоспособность принтера «из коробки». Я видел несколько статей с описанием того, сколько требуется времени на настройку «простого китайского принтера». Его нужно собрать из большого количества деталей, причем не факт, что среди них не попадется бракованных. Собрав, можно провозиться с девайсом пару дней, а потом окажется, что он по какой-то причине не работает. Короче, мне нужен был принтер, который не нужно собирать, и который может работать сразу после подключения.
• Он не должен быть слишком дорогим. Серьезно, я новичок, я не был уверен, что после пары дней не заброшу девайс. И принтер за 500–600 евро был бы слишком дорогой игрушкой. Так что я был готов потратить пару сотен, не больше.
• Он не должен быть слишком большим. Перед покупкой я выделил под установку принтера немного места, где-то 50*50 см. Поэтому принтер должен был без проблем встать на выделенную площадку.
• Он не должен быть слишком сложным в обслуживании. Этот пункт тесно связан с первым. Не хотелось тратить кучу времени на эксплуатацию и профилактические работы — времени катастрофически не хватает, так что постоянно ликвидировать возникающие глюки — не вариант.
• Хотелось получить принтер с WiFi, это было не критично, но важно.

Что я в итоге купил?

Модель Geeetech E180. Ее показал Google после запроса «3D-принтер для новичка». В выдаче были и другие модели, но этот понравился дизайном и наличием WiFi.

Разработчики этого принтера собрали на него деньги при помощи Kickstarter и пару лет назад он появился в свободной продаже. Его цена — от 200 до 350 евро, в зависимости от компании, которая его продает и магазина.

Купил на eBay, начальная цена составляла 200 евро, но продавец согласился сбросить 50 евро, так что общая цена — 150.

Характеристики принтера:

• Технология печати: FDM
• Размеры рабочего пространства: 130 x 130 x 130 мм
• Точность печати: 0,05 мм
• Точность позиционирования: X / Y 0,11 мм, Z 0,0025 мм
• Скорость печати: 80–110 мм/с
• Диаметр нити: 1,75 мм
• Диаметр сопла: 0,4 мм
• Поддерживаемый материал: производителем заявлен PLA, но может работать и с другими материалами
• Операционная система: Windows
• Программное обеспечение для управления: EasyPrint 3D
• Формат файла: . STL, G-код
• Максимальная температура экструдера: 230 °C
• Источник питания: DC 12В 6A
• Подключение: WiFi, USB, TF-карта (поддержка автономной печати)
• Дисплей: 3,2-дюймовый полноцветный сенсорный
• Шасси: металлическая пластина + литье под давлением (портативный консольный 3D-принтер)
• Рабочий стол: пластина из алюминиевого сплава
• XYZ Стержни: износостойкая, винт из нержавеющей стали и свинца (ось Z)
• Шаговые двигатели: ступенчатый угол 1.8 градуса с 1/16 микро-степпинг
