GLL 3-80 Линейный лазерный нивелир

GLL 3-80 Линейный лазерный нивелир | Bosch Professional

Линейные лазерные нивелиры

Линейный лазерный нивелир

Функции и основные характеристики

Ваш выбор

в кейсе с 4 батарейками (AA) и лазерной мишенью

Показать вариант

Проверьте наличие в выбранном месте

Найти дилера поблизости

Линейные лазерные нивелиры

GLL 3-80

Подробнее

4 x аккумулятора 1,5 В LR6 (AA)
Лазерный отражатель
Карман
Чемоданчик

Номер заказа: 0601063S00

Рекомендованная розничная цена с НДС

Выбранный вариант

в кейсе с 4 батарейками (AA) и лазерной мишенью

0 601 063 S00

Найти дилера поблизости

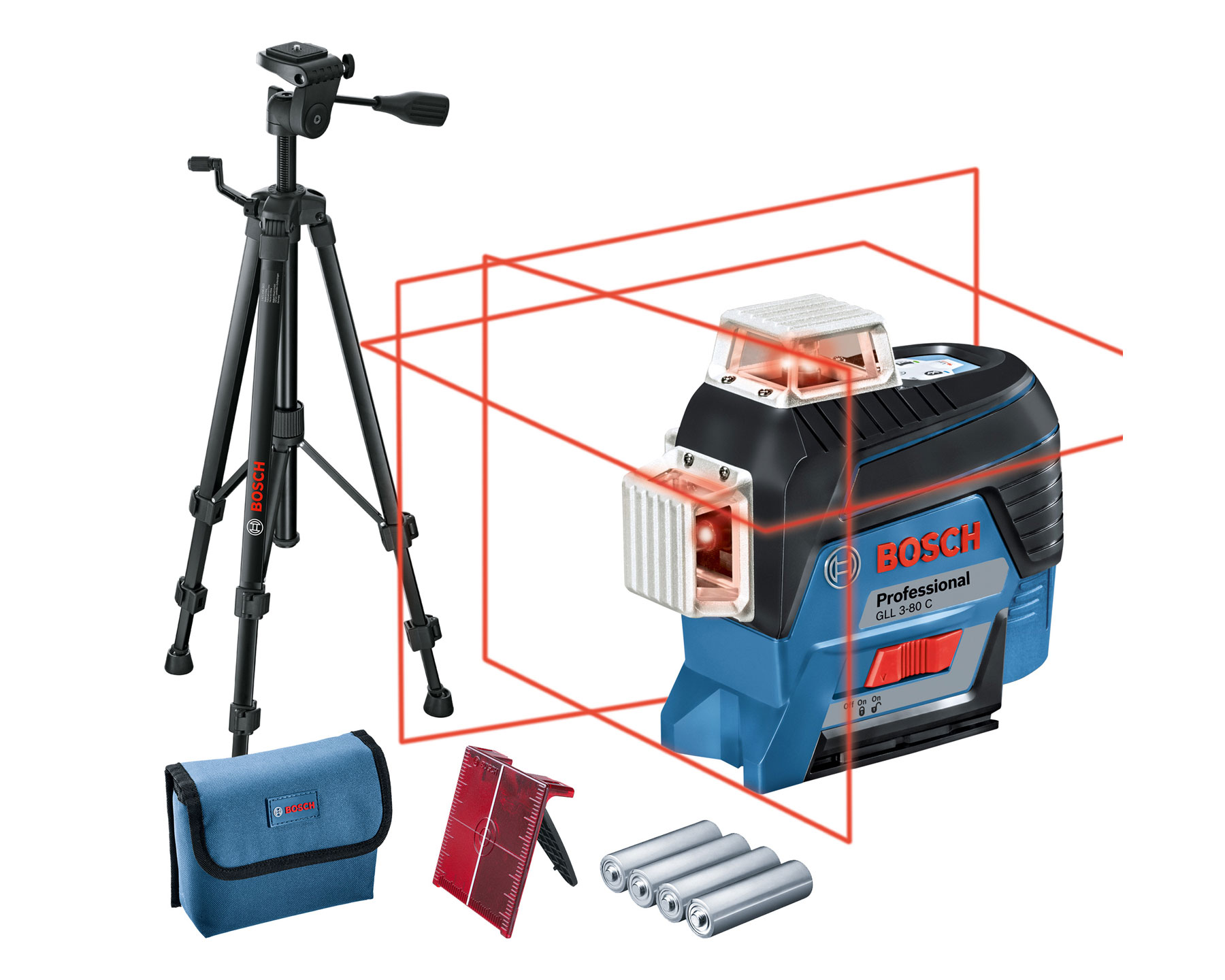

GLL 3-80 Professional

Ваш выбор

в кейсе с 4 батарейками (AA) и лазерной мишенью

Номер заказа: 0 601 063 S00

Выбрать вариант

Найти дилера поблизости

GLL 3-80

Подробнее

4 x аккумулятора 1,5 В LR6 (AA)
Лазерный отражатель
Карман
Чемоданчик

Номер заказа: 0601063S00

0,00

Рекомендованная розничная цена с НДС

Этот продукт содержит

4 x аккумулятора 1,5 В LR6 (AA)
Лазерный отражатель
Карман
Чемоданчик

показать меньше

Дополнительные данные
Рабочий диапазон с приёмником, значение	120 м
Точность нивелирования*	± 0,3 мм/м/* (для четырех точек пересечения по горизонтали; *не учитывая погрешность, зависящую от условий использования)
Проекция	3 линии 360°
Лазерный диод	Линия: 630-650 нм,
Рабочая температура	-10 – 40 °C
Температура хранения	-20 – 70 °C
Класс лазера	2
Рабочий диапазон*	до 30 м
Рабочий диапазон с приемником*	до 120 м
Диапазон самонивелирования	± 4°
Время нивелирования	4 с
Защита от пыли и водяных брызг	IP 54
Источники питания	4 x 1,5-V-LR6 (AA)
Время работы, макс.	4 ч в 3-лучевом режиме
Резьба штатива	1/4″, 5/8″
Вес, ок.**	0,82 кг
Цветная лазерная линия	красный
Совместимые лазерные приемники	LR 6 + 7
Рабочий диапазон, значение	30 м

* Не учитывая погрешность, зависящую от условий использования. Подробнее о погрешности можно прочитать по следующей ссылке: Технические характеристики изделий

** Подробнее о погрешности можно прочитать по следующей ссылке: Технические характеристики изделий

GLL 3-80 Professional: Дополнительные сведения

Основные характеристики продукта

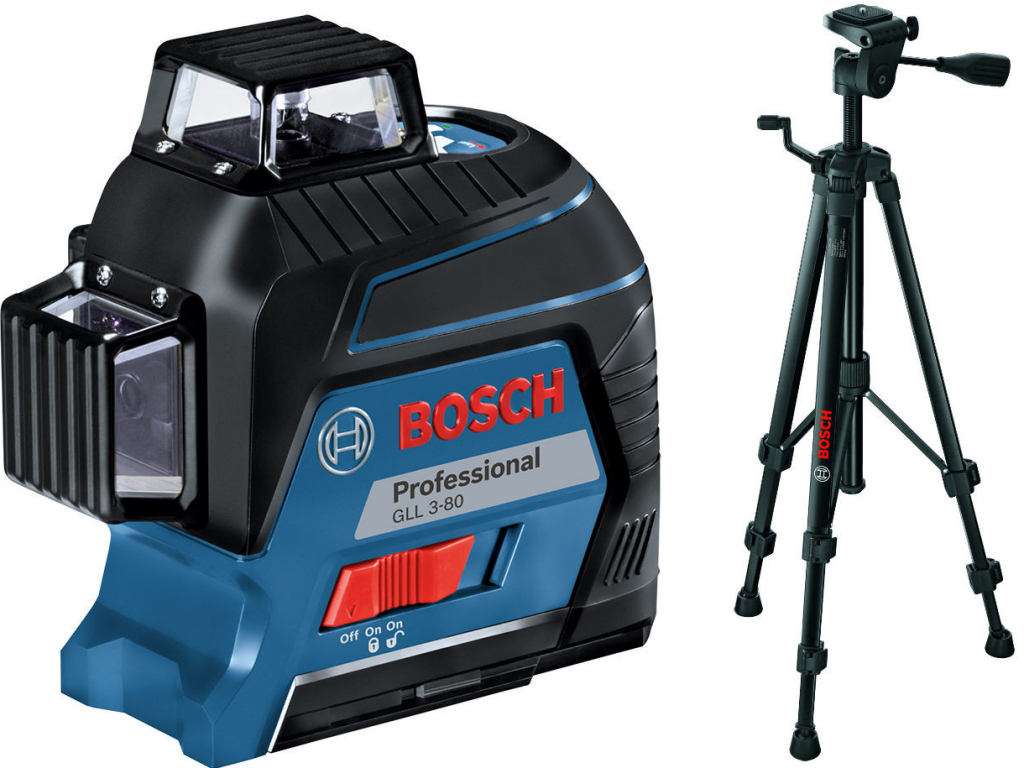

Линейный лазерный нивелир GLL 3-80 Professional проецирует 3 линии 360° с новым уровнем яркости. Высокая визуальная четкость обеспечивается мощными диодами. 3 линии на 360 ° позволяют одновременно выполнять горизонтальное и вертикальное выравнивание по всему помещению для высокоэффективной работы, а интуитивно понятный интерфейс обеспечивает легкую работу.

Оборудование и принадлежности

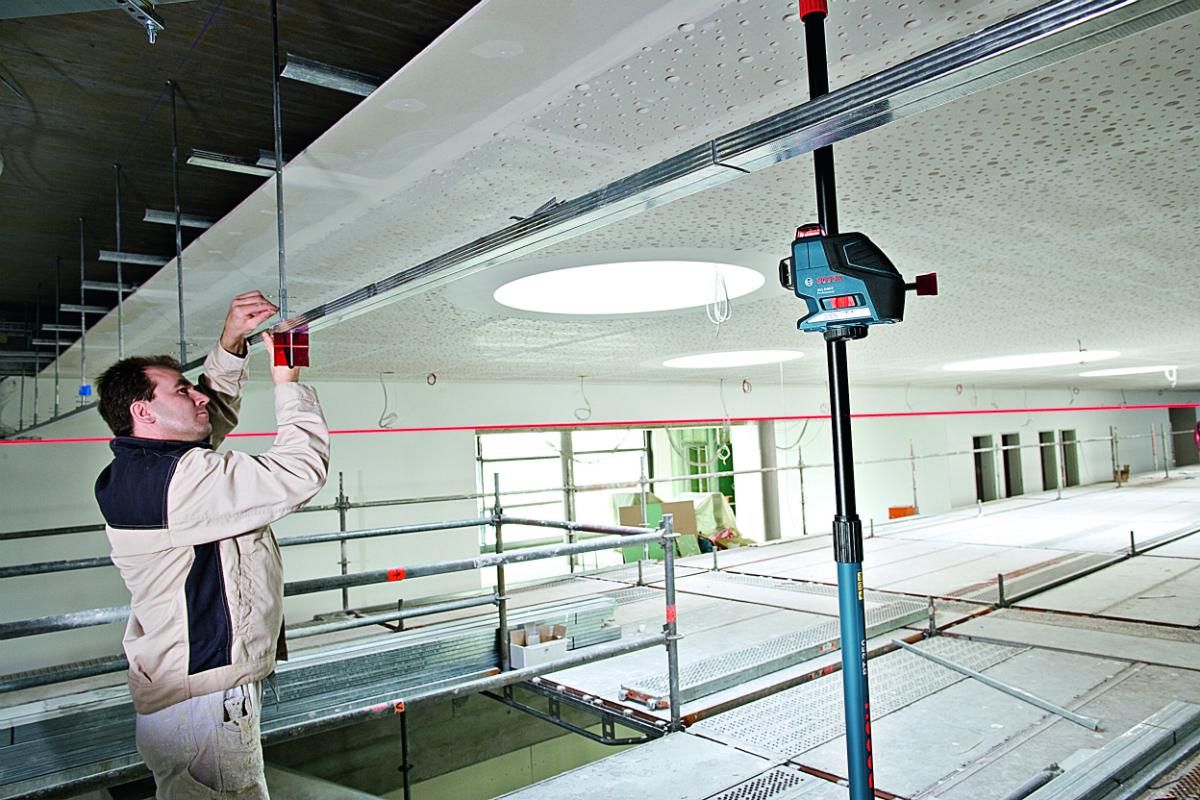

Этот линейный лазерный нивелир разработан для установки подвесных потолков, настила полов, установки окон, монтажа полок, прокладки дренажных труб, сооружения каркасов под гипсокартон и укладки плитки.

Дополнительные сведения

GLL 3-80 Professional идеально подходит для быстрого автоматического выравнивания и способен выравниваться на неровных поверхностях до +/- 4° менее чем за 4 секунды с превосходной точностью ± 0,3 мм/м*/**. Дальность действия прибора составляет до 120 м с дополнительным приемником LR 6 или LR 7 Professional. Этот линейный лазерный нивелир отличается компактностью, простотой обращения и чрезвычайной прочностью (IP54).

Для того, чтобы страница отображалась корректно, ее необходимо перезагрузить. Нажмите на кнопку ниже, чтобы перезагрузить страницу.

Перезагрузить сейчас

Обратная связь

цена за штуку, характеристики, фото

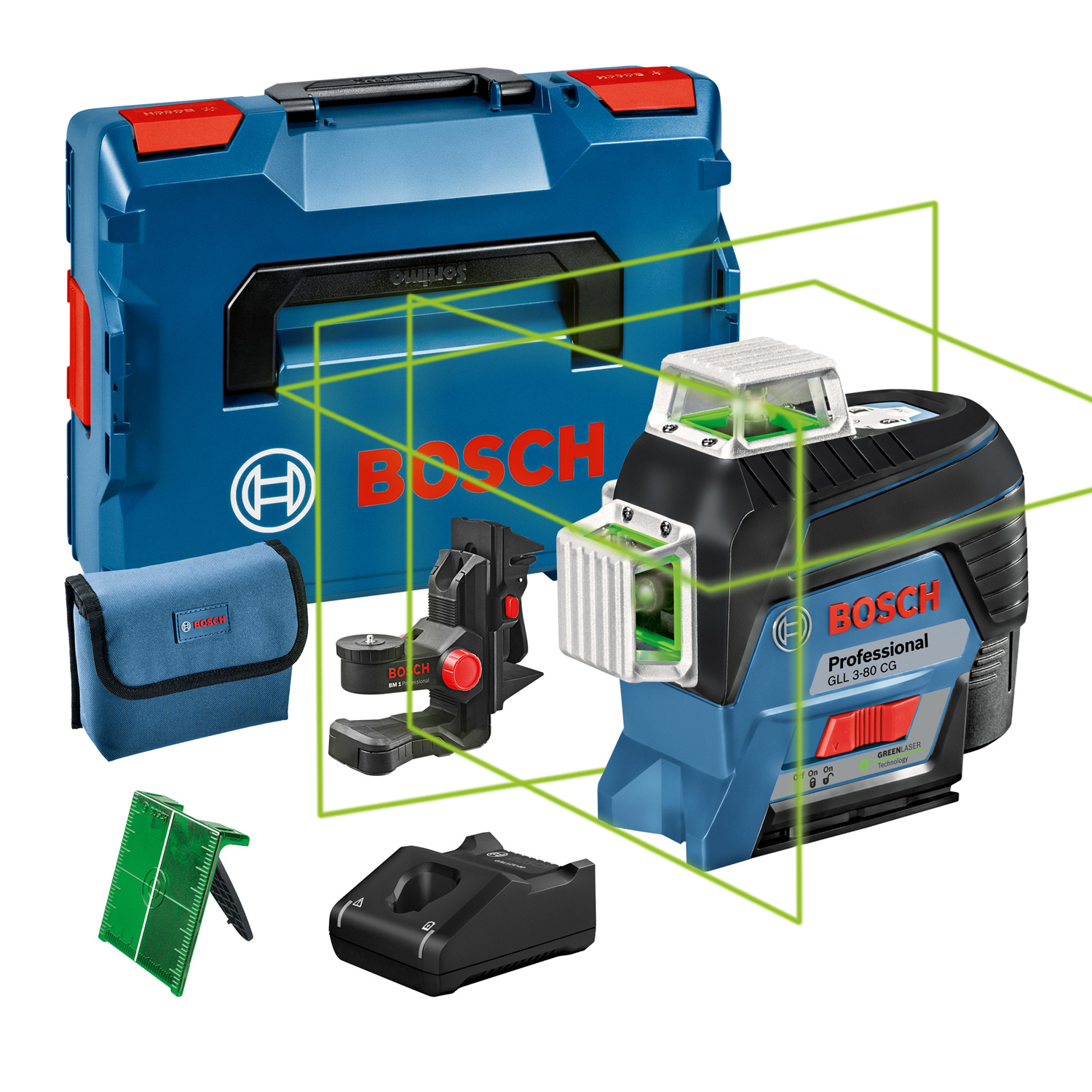

Линейный лазерный нивелир c улучшенной видимостью луча зеленого цвета на 3 x 360°. Самонивелирующийся (±4° за

Комплектация

кейс L-BOXX 136, универсальный держатель BM 1 Professional, лазерный отражатель, карман, 1 аккумулятор GBA 12V 2.0Ah, быстрозарядное устройство GAL 1230 CV.

Производитель

Китай.

Детали

Без поверки. Гарантия На все инструменты, проданные с 01.02.2023, действует стандартная гарантия: -Для профессиональных электроинструментов и измерительной техники гарантийный срок составляет один год. -Для садовой техники, электроинструментов и измерительной техники для домашних мастеров гарантийный срок составляет два года. Продленная гарантия (12 мес. + 24 мес.) сохраняется для всех инструментов, приобретенных до 01.02.2023. Для обладателей сертификата на продленную гарантию, полученного при регистрации инструмента, гарантия будет предоставлена по предъявлению сертификата. Пользователям, приобретавшим инструменты в 2022 году, продление гарантии предоставляется автоматически. В случае необходимости воспользоваться гарантией достаточно предъявить чек о покупке или гарантийный талон с датой оформления в 2022 году. Соответствующая информация для пользователей размещена на страницах сайта производителя. Приостановка действия услуги связана с технической невозможностью осуществлять необходимую регистрацию пользователей. Данная приостановка не влияет на основную гарантию, предоставляемую согласно законодательству РФ. Компания ООО «Роберт Бош» продолжает выполнять все гарантийные обязательства в полном объеме. О возобновлении оказания услуги продленной гарантии будет сообщено дополнительно.

Документы:

pdfскачать

Характеристики

Артикул
0601063T00
Тип товара
Нивелир
Бренд
Bosch
Вид
Лазерный
Тип
Линейный
Дальность действия, м
30
Дальность действия с приемником, м
120
Количество лучей
3
Цвет луча
Зеленый
Направление лучей
Горизонталь 360/ 2 вертикали 360
Угол самовыравнивания, °
±4
Длина волны, нм
500-540
Точность нивелирования, мм/м
±0,2
Степень защиты
IP54
Источники питания
4х1,5 В (АА)
Резьба под штатив
1/4, 5/8
Рабочая температура, °С
От -10 до +40
Класс лазера
2
Упаковка
L-BOXX
Температура хранения, °С
От -20 до +70
Время измерения, с
4
Совместимые лазерные приемники
LR7
Рабочий диапазон, м
30
Гарантия, мес
12
Страна-производитель
Китай
Часто ищут
Выравнивание автоматическое
Вес, кг
4,849

Отзывы покупателей

Сначала показывать

Боходир

Москва 17 марта 2022

Очень доволенНедостатки: Нету

Джахонгир

Москва 14 сентября 2021

Рекомендую, тонкий луч , зарядное устройство удобное штука, 3 лазер у меня , зелёный и красные лучи но на батарейки 🔋. Отдельно надо купить для них зарядное устройство и батарейки.

Кирилл

Санкт-Петербург 21 мая 2021

не соответствует цена его качествуДостоинства: один плюс аккумуляторы не надо покупать батарейкиНедостатки: слишком широкий толстый луч

Руслан

Москва 27 марта 2021

Я доволен!Достоинства: Отличный инструмент. Очень доволен! Рекомендую.Недостатки: За 1 год пользования недостатков не нашёл!

Санкт-Петербург 06 февраля 2021

Очень хороший инструмент. Крепкий, надёжный.Достоинства: Пока лучший, чем работать доводилось. Луч виден и при солнечной погоде, геометрия углов точнаяНедостатки: Луч толстоват. Дороговато.

Николай

Санкт-Петербург 07 октября 2020

Цена — это единственный минус. Устройство продуманное и функциональное. С приемником Bosch (0601069J00) для линейного нивелира LR 7 Professional и с поворотной площадкой удобно было размечать длинные коридоры под кирпичную кладк.

Алексей

Санкт-Петербург 05 февраля 2020

А так,вещь очень хорошая если нормально относиться верой и правдой работать будет.Достоинства: Работаем этими лазерами уже 10 лет одни из лучших. у этого даже в приложении написано когда лазер уронили.главное что он теперь на аккумуляторе.Недостатки: Цена конечно завышена, можно конечно было штатив в комплект сделать.

Александр

Санкт-Петербург 30 января 2020

Отличный лазерДостоинства: Отличная вещьНедостатки: Нету

Владимир

Санкт-Петербург 29 ноября 2019

Очень доволенДостоинства: Отличный уровень,управление со смартфона через преложение,хочу сказать,что с аккумулятором в разы удобнее,чем с батарейками,да и заряжается какие-то 20 минут,а работает часов 5 ( постоянно включён),видимость луча отличная,да и магнитное крепление очень удобное,цена да,дороговат маленько,но он стоит этих денег,если кто занимается профессионально,то штука очень хорошая. Недостатки: Не нашёл

Вопросы и ответы

Станьте первым, кто задал вопрос об этом товаре

Сертификаты

Фотографии покупателей

Вам могут понадобиться

Штативы, рейки, держатели
Батарейки
Защита рук
Маркеры, карандаши, мел
Отвесы, шнуры
Рулетки
Уровни
Пояса, ремни, сумки
Демисезонная спецодежда
Рабочая обувь, наколенники
Зимняя спецодежда

611096

Доставим

Сегодня

Привезем в строительные центры

Привезем в партнерские пункты выдачи

21/05 после 10:00

при заказе до 19/05 до 10:59

Смотреть на карте

Держатель Bosch LR 6/LR 7 (1608M00C1L) для приемника

Цена за шт

1 990 ₽

За баллы:

497,25

В корзину

675180

Доставим

Сегодня

Привезем в партнерские пункты выдачи

21/05 после 10:00

при заказе до 19/05 до 10:59

Смотреть на карте

Штанга Condtrol Pillar (2-17-042) для нивелиров составная с треногой 3,6 м

Цена за шт

6 990 ₽

За баллы:

1 747,25

В корзину

675179

Доставим

Сегодня

Привезем в партнерские пункты выдачи

21/05 после 10:00

при заказе до 19/05 до 10:59

Смотреть на карте

Штатив Condtrol h250 (2-17-041) для нивелиров и фото/видео техники 1,5 м

Цена за шт

2 990 ₽

За баллы:

747,25

В корзину

675178

Доставим

Сегодня

Привезем в партнерские пункты выдачи

21/05 после 10:00

при заказе до 19/05 до 10:59

Смотреть на карте

Штатив Condtrol h230 (2-17-032) для нивелиров и фото/видео техники 1,3 м

Цена за шт

2 290 ₽

За баллы:

572,25

В корзину

823991

Доставим

Сегодня

Привезем в строительные центры

Привезем в партнерские пункты выдачи

21/05 после 10:00

при заказе до 19/05 до 10:59

Смотреть на карте

Штатив Condtrol Geo S6-2 (2-17-019) для нивелиров раздвижной с клипсами

Цена за шт

5 990 ₽

За баллы:

1 497,25

В корзину

825036

Доставим

Сегодня

Привезем в партнерские пункты выдачи

21/05 после 10:00

при заказе до 19/05 до 10:59

Смотреть на карте

Штатив Condtrol h290 (2-17-023) для лазерных приборов телескопический

Цена за шт

3 990 ₽

За баллы:

997,25

В корзину

823817

Доставим

Сегодня

Привезем в партнерские пункты выдачи

21/05 после 10:00

при заказе до 19/05 до 10:59

Смотреть на карте

Штатив Instrumax TR-160 (IM0133) для нивелира оптического

Цена за шт

2 990 ₽

За баллы:

747,25

В корзину

129524

Доставим

Сегодня
40 упак

Нивелир лазерный Bosch GLL 3-80CG Professional (0601063T00) с держателем BM1 в Санкт-Петербурге представлен в интернет-магазине Петрович по отличной цене. Перед оформлением онлайн заказа рекомендуем ознакомиться с описанием, характеристиками, отзывами.Купить нивелир лазерный Bosch GLL 3-80CG Professional (0601063T00) с держателем BM1 в интернет-магазине Петрович в Санкт-Петербурге.Оформить и оплатить заказ можно на официальном сайте Петрович. Условия продажи, доставки и цены на товар нивелир лазерный Bosch GLL 3-80CG Professional (0601063T00) с держателем BM1 действительны в Санкт-Петербурге.

Дополнительные данные
Рабочий диапазон с приемником, значение	120 м
Точность	± 0,3 мм/м/* (для четырех горизонтальных точек пересечения; *плюс отклонение в зависимости от использования)
Проекция	3 линии по 360°
Лазерный диод	Линия: 630 — 650 нм,
Рабочая Температура	-10 – 40 °С
Температура хранения	-20 – 70 °С
Лазерный класс	2
Рабочий диапазон	до 30 м
Рабочий диапазон с приемником	до 120 м
Диапазон самовыравнивания	± 4°
Время выравнивания	4 с
Защита от пыли и брызг	IP 54
Источник питания	4 x 1,5 В LR6 (АА)
Время работы (макс. )	4 ч в 3-строчном режиме
Резьба штатива	1/4″, 5/8″
Вес, ок.	0,82 кг
Цвет лазерной линии	красный
Совместимые лазерные приемники	ЛР 6 + 7
Рабочий диапазон, значение	30 м

Линейный лазер GLL 3-80 Professional проецирует линии 3 x 360° для следующего уровня видимости. Высокая четкость изображения обеспечивается мощными диодами. Линии 3 x 360° этого инструмента позволяют одновременно выполнять горизонтальное и вертикальное выравнивание по всей комнате для высокоэффективной работы, а интуитивно понятный пользовательский интерфейс инструмента упрощает работу.

GLL 3-80 Professional идеально подходит для быстрого самовыравнивания и способен самовыравниваться на неровных поверхностях до +/- 4° менее чем за 4 секунды с превосходной точностью ± 0,3 М-м-м*/**. Он имеет рабочий диапазон до 120 м при использовании дополнительного приемника LR 6 или LR 7 Professional. Этот линейный лазер компактен, прост в обращении и чрезвычайно надежен (IP54).

Лазерные линии GLL 3-80 G зеленого цвета и поэтому в 4 раза более заметны, чем красные лазерные линии. Линии проецируются на всю комнату от пола до потолка, что упрощает работу с коллегами без необходимости часто перемещать устройство.
Для минимизации ручных настроек устройство предлагает самовыравнивание на поверхностях с наклоном до ± 4°. Для проецирования диагональных линий устройство также можно выровнять, когда оно заблокировано. Зеленые лазерные диоды обеспечивают отличную видимость.
Его можно использовать для различных применений, таких как укладка пола, установка окон, установка полок, дренажные работы и укладка плитки или для основания из гипсокартона. * для четырех горизонтальных точек пересечения ** плюс отклонение в зависимости от использования Комплект поставки: GLL 3-80 4 батарейки AA Сумка для лазерной мишени Инструкция по эксплуатации Чемодан мастера

Лазерные линии GLL 3-80 G зеленого цвета и поэтому в 4 раза более заметны, чем красные лазерные линии. Линии проецируются на всю комнату от пола до потолка, что упрощает работу с коллегами без необходимости часто перемещать устройство.

В этой статье мы расскажем, как научиться рисовать 3д ручкой простые фигуры. Эта инструкция будет полезна для начинающих. Тем, кто уже умеет рисовать простые фигуры рекомендуем ознакомиться со второй частью статьи — рисование сложных фигур

Для того чтобы начать рисовать, вам потребуется трафарет. Трафарет можно нарисовать на листе бумаги самостоятельно или скачать бесплатно из нашей базы трафаретов. Скачанный трафарет необходимо распечатать на обычном принтере.

Рисовать будет удобнее, если поверх бумажного трафарета наложить кальку. Горячий пластик отлично прилипает к кальке и легко снимается после остывания. Кальку можно использовать множество раз. Если кальки нет, то фигуры можно обводить прямо на бумаге, но при этом после отрыва пластика часть бумаги останется на пластиковой фигуре. При необходимости бумагу с пластика можно удалить, смочив фигурку водой.

Перед началом рисования необходимо подготовить рабочее место: шнур питания не должен мешать или путаться под ногами; рабочая поверхность должна быть достаточного размера, чтобы не сковывать движения рук; можно подготовить дополнительные мотки пластика, если фигурка содержит несколько цветов. Идеально для работы подойдет обычный стол и стул, их высота должна быть отрегулирована в соответствии с ростом рисующего. Освещения должно быть достаточно, чтобы хорошо видеть трафарет. Если есть настольная лампа – поставьте ее слева, чтобы тень от руки не падала на точку рисования.

Для снятия пластика с бумаги или кальки удобно использовать пластиковую карту или что-то похожее. Острые предметы использовать не рекомендуется. Отделять пластик от трафарета нужно после остывания пластика (1-10 минут, в зависимости от толщины слоя пластика).

После подготовки рабочего места можно приступить к рисованию. Для начала мы советуем нарисовать простую двумерную фигуру, например, бабочку. Не стоит для первого раза выбирать фигуру, содержащую много мелких элементов.

Для начала нужно обвести контур нашей фигуры:
Поднесите сопло 3Д ручки к контуру фигуры почти вплотную к трафарету, на расстояние 0,5 мм и нажмите кнопку подачи пластика. Пластик начнет подаваться из сопла и закрепляться на трафарете.

После того, как контур или его часть обведена, нужно заполнить контур пластиком:
Начните закрашивать слева направо, проводя линии от верхнего до нижнего края, постепенно заполняя пустое пространство пластиком. Не бойтесь вернуться и заполнить пустые места трафарета. Отпускайте кнопку подачи пластика, когда переносите ручку в другую часть шаблона.

После того, как трафарет обведен и закрашен – нужно немного подождать, пока он остынет. Остывший пластик лучше снимается с бумаги или кальки. Если не получается снять получившуюся фигуру руками – воспользуйтесь пластиковой картой или чем-то подходящим.

Современное оборудование способно печатать красочные фото даже в домашних условиях, но одной лишь техники недостаточно. Нужно правильно выбрать бумагу для печати фотографий. От ее состава и характеристик зависят скорость высыхания красителя, реалистичность цветопередачи, срок сохранения и презентабельность снимка.

Простой материал впитывает влагу, в то время как фотобумага имеет защитный слой. Благодаря этому на фотоносителе фиксируется краситель, за счет чего предотвращается его смазывание, протекание. Чернила высыхают и остаются на запечатываемой поверхности.

Не стоит думать, что носитель с большим количеством слоев будет плотнее того, у которого слоев меньше. Это но не всегда так. Отдельные слои могут иметь микронный размер, они практически не влияют на плотность носителя.

Полиэтиленовый слой — обеспечивает основе, на которой выполняется печать фотографий, эластичность. От этой характеристики зависит способность материала противостоять внешним факторам, а значит и долговечность снимка.

Печать на глянце востребована в коммерческой сфере и в быту. Так создают фотографии, постеры, рекламные плакаты, афиши фотокалендари… То есть изделия, на которых важно показать насыщенность цвета и мягкие тоновые переходы. Характерная ее особенность — блеск. Глянцевый слой защищает чернила от выцветания/смывания.

Используется преимущественно для домашней печати фотографий. Она универсальна, стоит недорого. Фотографии получаются качественные, износоустойчивые. Бумага имеет блеск, но не столь выразительный, как глянцевая. Материал отличается более высокой прочностью, чем глянец.

Этот вид более блестящий и более дорогостоящий в сравнении с глянцевым. Снимки получаются максимально красочными. Материал используется в коммерческой полиграфии, когда высокое качество полиграфии должно соответствовать статусу продукта, о котором идет речь на изделии (постере,
листовке, фотографии). Для печати на суперглянцевой бумаге используют исключительно пигментные чернила.

Это промежуточное звено между матовой и глянцевой. Преимущество в сравнении с первой — лучшая передача оттенков, со второй — умеренный блеск, материал не бликует, на нем не остаются отпечатки пальцев. Сферы использования: печать фотографий, рисунков, графики, рекламной продукции. Для печати на шелковисто-матовой бумаге подойдут и пигментные, и водорастворимые чернила.

Универсальный печатный материал. Снимки получаются детализированными, контрастными. Плотность матовой бумаги варьируется, что предопределяет сферы ее использования. Для печати фотографий подходит тонкий материал, а для визиток и рекламных буклетов — более плотный.

В сравнении с глянцевой бумагой, матовая хуже передает переходы оттенков. Она оптимальна для печати изображений с высоким уровнем детализации, с большим количеством мелких деталей. Печать на матовой основе актуальна для фотостудий, мелких типографий, домашних условий.

У нее полуглянцевая поверхность с мягким блеском. Это оптимальный вариант для домашней фотолаборатории. Снимки получаются качественными даже при низкой себестоимости — печатать на атласной бумаге дешевле, чем на глянце. Она прочная, по точности цветопередачи схожа с матовой. Считается, что для получения точных оттенков на атласном носителе нужны специальные цветовые профили.

Обратная сторона вопроса — рекомендованная производителем бумага обходится дороже. Вариант экономии — покупка материала большими партиями, в том числе в рулонах (можно создавать панорамы). Так выгоднее, но мелким фотоателье и домашним мини-студиям крупные покупки не всегда по карману. А еще оборудование для рулонной печати довольно редкое.

Другой вариант экономии — покупка бумаги сторонних производителей. Она стоит дешевле, но не всегда обеспечивает желаемую передачу цветов. Могут возникнуть проблемы со стойкостью изображения. Наиболее качественный материал для печати фотографий предлагают такие производители: Lomond, Kodak, Konica Minolta. В этот список включают Avery Zweckform и Fullmark, но их продукция менее популярна в России.

Форматы фотобумаги стандартизированы. Самые распространенные: А6 (10х15 см), А5 (14,8х21 см), А4 (21х29, 7 см). Производители также выпускают материалы нестандартных размеров, однако они менее востребованы. Около 80 % фотопродукции печатают в форматах А6 и А5.

Также фотобумагу классифицируют по плотности. Чем этот показатель выше, тем легче получить качественный отпечаток. Вместе с тем важно придерживаться золотой середины: слишком плотный материал создает сверхнагрузку на движущий механизм принтера, ускоряя его износ.

Яркость — показатель имеет числовое выражение (диапазон от 1 до 100). Максимально высокие значения говорят о том, что в его составе имеются оптические осветлители. Их влияние на свойства бумаги плохо изучены. Есть мнение, что они снижают износоустойчивость. Сторонники осветлителей полагают, что вещества защищают материал от пожелтения.

Продавцы, желающие расширить свой бизнес и привлечь больше заинтересованных покупателей, могут использовать рекламную платформу Etsy для продвижения своих товаров. Вы увидите результаты объявлений, основанные на таких факторах, как релевантность и сумма, которую продавцы платят за клик. Узнать больше.

Создание плоттера давно было в моем списке. Плоттер — это устройство, которое может рисовать текст и изображения на бумаге с помощью пера. Несколько недель назад, после того как мои коллеги-израильские производители собрали небольшой плоттер из старых дисководов для компакт-дисков, я решил, что наконец-то пришло время собрать собственный плоттер.

Я сел и начал планировать железо, как вдруг понял, что может быть хороший ярлык — мой 3D-принтер уже включает в себя все необходимое мне железо и электронику, мне нужно только придумать, как прикрепить к нему ручку и как сказать ему рисовать.

Во-вторых, плоттер позволяет рисовать ручкой, цветными карандашами, мелками, фломастерами и даже пером. В основном все, что может оставить следы на листе бумаги. Вы даже рисуете на разных материалах, таких как картон или стекло. Вы также можете проявить творческий подход с уникальными типами чернил, такими как золотые, серебряные или светящиеся в темноте — вы называете это.

Вы хотите надежно закрепить перо на головке принтера и убедиться, что кончик пера проходит немного ниже сопла. Я начал с проектирования небольшой части этой цели. Он крепится к головке принтера, и я использую небольшой винт M3, чтобы прикрепить к нему перо:

Вы можете получить модель здесь. Он должен подходить к любому принтеру Creality Ender-3 или CR-20 и, возможно, к другим принтерам Creality. Он также настраивается, поэтому вы можете изменить размеры (если вы хотите установить маркер большего размера или вам нужно более плотное прилегание к принтеру).

Для других принтеров вам потребуется разработать собственный механизм крепления (если вы это сделаете, поделитесь ссылкой в комментариях). Хотя для крепления пера также можно использовать винты, я лично предпочитаю зажимной механизм, поскольку он позволяет мне очень быстро переключаться между режимами 3D-принтера и плоттера, а также очень быстро менять ручки.

После возврата принтера в исходное положение перейдите на вкладку «Ручное управление» в Repetier и переместите печатающую головку вверх, пока кончик пера не окажется над бумагой. Затем переместите ось X / Y к краю того места, где вы хотите, чтобы был ваш рисунок. Наконец, перемещайте ось Z вниз с шагом 0,1 мм, пока кончик пера не коснется бумаги. Затем вы можете немного подвигать X/Y и убедиться, что ручка действительно оставляет след на бумаге. Когда закончите, обратите внимание на значения X/Y/Z, которые появляются в верхней строке:

Это сложный вопрос. Так много вариантов. Однако вам нужно будет получить его в векторном формате — поэтому, если вы используете Google Images, добавьте текст type:svg в конце вашего поискового запроса. Вы также можете конвертировать изображения JPEG и PNG в SVG, но я бы посоветовал начать с чего-то, что уже есть в виде вектора, чтобы упростить задачу.

Когда я начинал этот проект, я думал, что потрачу несколько часов на настройку оборудования. Я был удивлен, как быстро у меня заработала аппаратная часть. С программным обеспечением, однако, дело обстояло совсем иначе — как всегда, реальная сложность заключается в программном обеспечении.

Потратив несколько часов на исследования, я наконец нашел рабочий процесс, который работает довольно надежно, хотя и требует некоторой настройки. Помимо упомянутого выше Repetier Host, вам также необходимо установить Inkscape (который, кстати, также полезен, если вы хотите создавать рисунки для печатных плат!).

Внутри Inkscape создайте новый файл и перейдите в меню Файл → Свойства документа (сочетание клавиш: Ctrl+Shift+D). Затем установите размер документа немного меньше размера вашей печатной платформы, а также убедитесь, что вы используете мм для единиц измерения.

Когда закончите, с выделенным текстом, нажмите Путь меню → Объект на пути (Shift+Ctrl+C). Это преобразует текст в серию точек, соединенных линиями, что необходимо для подачи в принтер. Вы можете добавить больше элементов, таких как спирали и звезды, повторяя операцию «Объект в контур» для каждого:

При печати объекты не будут заполнены, поэтому вы можете удалить их цвет заливки и установить цвет обводки на черный (или любого другого цвета, которым окрашено ваше перо), чтобы получить более точное представление о конечном результате. Выделите все объекты (Ctrl+A), а затем удалите заливку и примените черный цвет для обводки (Ctrl+Shift+F):

Когда вы довольны результатом, пришло время сгенерировать GCode для принтера! Мы будем использовать расширение под названием «Gcodetools», которое поставляется в комплекте с Inkscape (если нет, у вас более старая версия и ее необходимо обновить).

Мы начнем с определения точек ориентации, которые сообщают принтеру, как отображать линии на экране на бумаге. Перейдите в Extensions Menu → Gcodetools → Orientation Points… и, убедившись, что выбран режим «2 точки», нажмите Применить и затем Закрыть . Теперь вы должны увидеть два новых текстовых элемента, добавленных внизу вашего рисунка:

Это точки ориентации. Каждая точка представляет собой список координат X, Y, Z, указывающий целевое положение этой точки в системе координат принтера. Вам нужно отредактировать их, чтобы они соответствовали X/Y, которые вы нашли на этапе калибровки, и установить Z (третью координату) на 0.

Далее нам нужно сгенерировать инструмент и настроить его скорость. Этот шаг необязателен, но если вы этого не сделаете, ваш принтер будет рисовать очень-очень медленно. Перейдите в меню Расширения → Gcodetools → Библиотека инструментов…, и выберите «по умолчанию» в «Типы инструментов»:

Вы можете отодвинуть этот прямоугольник (вместе со всеми значениями), чтобы он не заходил на ваш рисунок. Затем вы хотите отредактировать текст и изменить значения для «Подача», «Проникновение подачи», «Проходная подача», чтобы установить скорость движения принтера при рисовании. Я использую 4500 для всех из них (единица измерения — мм/мин, поэтому это значение соответствует 75 мм/сек).

Затем перейдите на вкладку Настройки и установите имя выходного файла и путь к каталогу, когда вы хотите его сохранить. Вы также можете установить безопасную высоту Z на более низкое значение, чтобы ускорить печать (я использую 5):

Наконец, перейдите на вкладку Путь к Gcode , установите Функция глубины на 1 и нажмите Применить. Это займет несколько секунд и может выдать предупреждение о том, что пути не выбраны, которое можно спокойно игнорировать. Вы должны увидеть новый слой поверх вашего рисунка, показывающий движения печатающей головки в сгенерированном файле Gcode:

Полотно (ленточная пила) предназначено для распиловки древесины, фанеры, ДСП, МДФ и других материалов на вертикальных ленточнопильных станках. Ленточное полотно изготовлено из цельной полосы легированной хромом углеродистой стали по технологии Flexback, специально для мебельных ленточных пил. Технология производства полотен Flexback обеспечивает гибкость полотна (~34 HRC) и жесткость зуба (~64 HRC) одновременно. При производстве лента подвергается термообработке с одновременным правкой спинки ленты, в результате чего тело пилы становится мягче и эластичнее, а следовательно, может выполнять не только прямолинейные, но и фигурные и контурные резы, что очень полезно при выполнении столярных работ и производстве мебели.

	Ширина	Шаг зуба TPI	Цена
Полотно ленточное Extra/Flexback 6х0,65х2095 мм, 4TPI( DeWalt DW738/739)	6 мм	4	1089 ₽	В корзину
Полотно ленточное Extra/Flexback 6х0,65х2095 мм, 10TPI( DeWalt DW738/739)	6 мм	10	1252 ₽	В корзину
Полотно ленточное Extra/Flexback 10х0. 65х2085 мм, 6TPI (DW738/739)	10 мм	6	1252 ₽	В корзину
Полотно ленточное Extra/Flexback 13х0,65х2095 мм 6 TPI для DeWalt DW738/739	13 мм	6	1316 ₽	В корзину

Комплектация	• Без аккумулятора и зарядного устройства.
Тип товара	пила ленточная
Источник питания	аккумуляторный
Мощность, Вт	460
Напряжение аккумулятора, В	18

Комплектация	без аккумулятора и зарядного устройства
Тип товара	пила ленточная
Источник питания	аккумуляторный
Мощность, Вт	460
Напряжение аккумулятора, В	18

Тип товара	пила ленточная
Источник питания	аккумуляторный
Напряжение аккумулятора, В	18
Вес, кг	3
Макс. высота реза, мм	46

Тип товара	пила ленточная
Источник питания	сетевой
Размер стола, мм	500х500
Мощность, Вт	1000
Регулировка оборотов	нет

Одно из основных преимуществ ленточной пилы DeWalt по сравнению с болгаркой, дисковой, цепной или любой другой пилой — высокая производительность. Подобное возможно, так как трение и сопротивление отсутствуют. Качественная пильная лента долговечнее цепи и диска.

Ручная ленточная пила предназначена для порезки стального металлопроката. Пильное полотно натянуто на шкивы горизонтально. Инструмент работает от аккумулятора 18 В. Компактные размеры и небольшой вес позволяют использовать ручную ленточную пилу по металлу для работы над головой или одной рукой. Благодаря подсветке можно работать при слабом освещении.

Стационарный ленточнопильный станок DeWalt служит для прямых, криволинейных, наклонных распилов. Две скорости работы позволяют пилить разными материалами: дерево, пластик, металл, кожа. Пильная лента, натянутая между шкивами вертикально, движется с большой скоростью.

Мощность связана с параметрами реза. Аккумуляторная ленточная пила по металлу DeWalt имеет ширину пропила 43 мм, глубину — 63,5 мм. У ленточнопильного станка значения этих параметров значительно выше: 305 и 200 мм соответственно.

Еще одна важная характеристика любой ленточной пилы — скорость реза. Чем мягче материал, тем быстрее должно двигаться пильное полотно. Аккумуляторная модель, режущая сталь, работает со скоростью 174 м\мин. У сетевой пилы две скорости распила: 380 и 880 м\мин.

Если вам нужна ленточная пила ДеВолт — купите ее у нас. Также мы продаем пильные полотна для нее. В нашем интернет-магазине только оригинальный товар по самой доступной в Украине цене. Для оформления заказа и уточнения деталей свяжитесь с нашими менеджерами по одному из телефонов, написанных выше.

Аккумуляторные переносные ленточные пилы марки DEWALT предназначены для резки труб, кабелепроводов и резьбовых стержней. Аккумуляторы определенной марки часто можно использовать с различными аккумуляторными инструментами той же марки/производителя, которые имеют одинаковую серию аккумуляторов и напряжение.

Биметаллические аккумуляторные ленточные пилы DEWALT, изготовленные из 8 % кобальта для обеспечения исключительной прочности, идеально подходят для резки толстого, среднего и тонкого металла. Кромка из быстрорежущей стали Matrix II обеспечивает превосходную термостойкость и износостойкость, а твердость зубьев Rc 65-67 способствует повышению долговечности. Основа из легированной стали обеспечивает сопротивление усталости.

Артикул	ДВ3983К
Производитель	ДеУолт

	Инструкция по эксплуатации червячных-редукторов
	Технические характеристики червячных-редукторов NMRV

Червячный мотор-редуктор NMRV представляет собой электродвигатель со встроенным червячным редуктором. Его преимуществом являются компактные размеры, плавность и бесшумность работы. Унифицированные присоединительные размеры позволяют использовать червячный редуктор NMRV вместо мотор-редукторов других фирм. Благодаря развернутому под 90 градусов расположению выходного вала и модернизированному универсальному корпусу, червячный редуктор NMRV может целиком расположиться там, где невозможно установить мотор-редуктор с соосным расположением вала. Современная технология литья под давлением позволяет изготавливать модернизированную линейку редукторов NMRV, чем достигается высокая надежность и доступная цена. Допускается работа при температуре окружающей среды от -40 С до +40 С.

	NMRV030	NMRV040	NMRV050	NMRV063	NMRV075	NMRV090	NMRV110	NMRV130	NMRV150
A	80	100	120	144	172	206	252. 5	292.5	340
B	97	121.5	144	174	205	238	295	335	400
C	54	70	80	100	120	140	170	200	240
C1	44	60	70	85	90	100	115	120	145
D(H7)	14	18(19)	25(24)	25(28)	28(35)	35(38)	42	45	50
E(h8)	55	60	70	80	95	110	130	180	180
F	32	43	49	67	72	74	—	—	—
G	56	71	85	103	112	130	144	155	185
H	65	75	85	95	115	130	165	215	215
h2	29	36. 5	43.5	53	57	67	74	81	96
I	55	70	80	95	112.5	129.5	160	180	210
L1	63	78	92	112	120	140	155	170	200
M	40	50	60	72	86	103	127.5	147.5	170
N	57	71.5	84	102	119	135	167.5	187.5	230
O	30	40	50	63	75	90	110	130	150
P	75	87	100	110	140	160	200	250	250
Q	44	55	64	80	93	102	125	140	180
R	6. 5	6.5	8.5	8.5	11	13	14	16	18
S	21	26	30	36	40	45	50	60	72.5
T	5.5	6.5	7	8	10	11	14	15	18
V	27	35	40	50	60	70	85	100	120
PA	54.5	67	90	82	111	111	131	140	155
PB	6	7	9	10	13	13	15	15	15
PC	4	4	5	6	6	6	6	6	6
PE	M6x11 (n=4)	M6x8 (n=4)	M8x10 (n=4)	M8x14 (n=8)	M8x14 (n=8)	M10x18 (n=8)	M10x18 (n=8)	M12x21 (n=8)	M12x21 (n=8)
PM	68	75	85	150	165	175	230	255	255
PN(H8)	50	60	70	115	130	152	170	180	180
PO	6. 5(n=4)	9(n=4)	11(n=4)	11(n=4)	14(n=4)	14(n=4)	14(n-4)	16(n=8)	16(n=8)
PP	80	110	125	180	200	210	280	320	320
PQ	70	95	110	142	170	200	260	290	290
b	5	6	8	8	8	10	12	14	14
t	16.3	20.8(21.8)	28.3(27.3)	28.3(31.3)	31.3(38.3)	38.3(41.3)	45.5	48.5	53.8
a	0°	45°	45°	45°	45°	45°	45°	45°	45°
a1	45°	45°	45°	45°	45°	45°	45°	22. 5°	22.5°
масса	1.2	2.3	3.5	6.2	9	13	35	48	84

ir	n₁=2800, об/мин				n₁=1400, об/мин				n₁=900, об/мин
ir	n₂, об/мин	T_2M, Н*м	P, кВт	RD %	n₂, об/мин	T_2M, Н*м	P, кВт	RD %	n₂, об/мин	T_2M, Н*м	P, кВт	RD %
5	560	9	0. 59	89	280	12	0.40	87	180	14	0.31	85
7,5	373	13	0.56	88	187	17	0.39	86	120	20	0.31	84
10	280	14	0.47	85	140	18	0.32	83	90	20	0.24	81
15	187	12	0.35	81	93	18	0.23	78	60	21	0.17	76
20	140	11	0.23	70	70	14	0. 15	67	45	16	0.12	64
25	112	15	0.23	75	56	19	0.16	70	36	21	0.12	67
30	93	12	0.16	72	47	15	0.11	67	30	16	0.08	64
40	70	12	0.15	57	35	14	0.10	52	23	17	0.08	49
50	56	13	0.12	62	28	16	0.08	57	18	17	0. 06	53
60	47	13	0.11	57	23	15	0.07	52	15	19	0.06	50
80	35	9	0.07	47	18	11	0.05	42	11	13	0.04	38

Редуктор NMRV 050 — это червячный одноступенчатый мотор-редуктор производства Motovario Италия или Китай с межосевым расстоянием 50 мм. Состоит из редукторной части NRV 050 и асинхронного электродвигателя стандарта DIN/ГОСТ, жестко смонтированных между собой фланцами. Маркировка турецкого аналога – PMRV/PRV 050, китайского – RV 050 (технические характеристики, габаритные размеры по чертежам совпадают, отличие цена, качество, масса). Номинальный крутящий момент выходного вала – 35-83 Нм, диапазон частоты вращения 9 – 373 об/мин. У Систем качества можно купить итальянские и китайские редукторы NMRV-50 с передаточными числами: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100.

В таблице технические характеристики редуктора NMRV050, взяты из паспорта производителя. Подбирайте модель редуктора NMRV 050 по передаточному числу и номинальному крутящему моменту. Корпус изготовлен из алюминия, вес – 3,5 кг. Объём заправляемой смазки – 0,15 л.

Модель мотор-редуктора	Частота вращения двигателя, об/мин	Передаточное число	Обороты выходного вала, об/мин	Мощность электродвигателя, кВт	Крутящий момент, Нм	КПД	Сервис-фактор
NMRV 050	2800	7,5	373	1,5	35	0,91	1,57
		10	280	1,5	46	0,90	1,23
		15	187	1,1	49	0,86	1,22
		20	140	0,75	42	0,83	1,40
		25	112		52	0,81	1,09
		30	93		58	0,76	1,13
		40	70	0,55	55	0,73	1,16
		50	56	0,55	65	0,69	0,98
		60	47	0,37	52	0,68	1,09
		80	35	0,25	42	0,61	1,25
		100	28	0,25	48	0,56	0,96
	1400	7,5	187	0,92	41	0,88	1,90
		10	140		54	0,85	1,40
		15	93		78	0,83	1,0
		20	70	0,75	83	0,81	1,0
		25	56	0,55	71	0,76	1,0
		30	47	0,55	83	0,73	1,0
		40	35	0,37	71	0,70	1,20
		50	28	0,37	81	0,64	1,00
		60	23	0,25	61	0,60	1,20
		80	18	0,18	53	0,54	1,30
		100	14	0,12	41	0,50	1,00
	900	7,5	120	0,55	38	0,87	2,23
		10	90		49	0,84	1,72
		15	60		68	0,78	1,24
		20	45	0,37	60	0,76	1,34
		25	36		72	0,73	1,05
		30	30		80	0,68	1,13
		40	23	0,25	67	0,63	1,29
		50	18	0,25	79	0,60	1,07
		60	15	0,18	64	0,56	1,23
		80	11	0,12	50	0,49	1,41
		100	9	0,12	56	0,44	1,07

Присоединительные размеры редукторной части NMRV-050 Motovario соответствуют стандарту DIN, подходят для монтажа через фланец с электродвигателями серии АИС и АИР. В таблице указаны размеры посадочных мест фланцев и диаметры валов.

Редуктор	Габарит электродвигателя	Диаметр фланца			Диаметр вала в зависимости от передаточного числа
Редуктор	Габарит электродвигателя	по замку	по центру крепежных отверстий	наружный	7,5	10	15	20	25	30	40	50	60	80	100
NMRV-050	80В5	130	165	200	19	19	19	19	19	19	–	–	–	–	–
	80В14	80	100	120	19	19	19	19	19	19	–	–	–	–	–
	71В5	110	130	160	14	14	14	14	14	14	14	14	14	14	–
	71В14	70	85	105	14	14	14	14	14	14	14	14	14	14	–
	63В5	95	115	140	–	–	–	–	–	–	11	11	11	11	11

У нас можно купить червячный редуктор NMRV 050 производства Китай и Италия Мотоварио с передаточными числами: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Подходят на замену червячным редукторам отечественного производства. Цена на заправленный маслом червячный редуктор NMRV050:

Цена указана за редукторную часть без электродвигателя – для просчета стоимости в сборе обратитесь к менеджеру по телефону или отправьте запрос на почту. Гарантия – 12 месяцев. Оплата с НДС или без НДС, наложенным платежом на почте по предоплате за доставку. Отправка перевозчиками: Новая Почта, Деливери, САТ, самовывоз со склада.

Торговая марка	SPEEDO
Напряжение	230 В/415 В
Монтаж	УНИВЕРСАЛЬНЫЙ
Применение	Промышленный
Материал	АЛЮМИНИЙ И ЧУГУН ОБЕ ДОСТУПНЫ
Скорость	10-300 об/мин
Мощность	до 15 л. с.
Фаза	Трехфазная
Напряжение двигателя	230/415 В

Производственная мощность: от 0,25 до 15 л. с.
Получить больше фотографий Заинтересованы в этом продукте?
Получить лучшее предложение
5000 рупий за штукуПолучить последнюю цену
Количество минимального заказа: 1 шт. Крутящий момент на выходе 350 Нм, 880 Нм Тип шестерни Червяк Тип зубчатой передачи Червяк, косозубый Гарантия
90 175 1 год Стандартный Тип Червячный Мощность 0,25–10,0 л.с. Цвет Серебристый/Синий Входная скорость 1500 об/мин, 1400 об/мин Монтаж 9017 6
Фланец, ножка Количество коэффициентов 7,51 К 1001 Ориентация Вертикальная Фаза Три / одинарный Выход 10-380 об/мин Размер 30- 150
Технические характеристики:
Расстояние между центрами: до 130 мм
Передаточное число: 7,5, 10, 20, 25, 30, 40, 50 , 60, 80, 100
Номинальная мощность: 0,25 до 15 л. с.
Стандартная модель: Тип коробки NMRV 30, 40, 50, 63, 75, 90,110,130, 150

Просмотреть подробные сведения
Да, я заинтересован!
Получить больше фотографий Заинтересованы в этом продукте?
Получить лучшее предложение
3400 рупий за штукуПолучить последнюю цену
Количество минимального заказа: 1 шт. 5 Серебро, СИНИЙ Материал Алюминий Ориентация Вертикальная, горизонтальная Маркировка (Да/Нет) Да Монтаж
90 175 Горизонтальный, вертикальный Тип продукта Червячный Состояние Новый Выходная скорость (об/мин) 14-380 Тип редуктора Червяк Выходной крутящий момент (Нм) 9 0176
20-800НМ Номинальная мощность (кВт) 0,18-11,0 кВт Входная скорость (об/мин) 1440-2800
901 74
Отношение 7,5 к 100 Источник питания Двигатель переменного тока Смазка Масло Мощность (л. с.) 0,25-15,0 Марка SPEEDO TECH
Технические характеристики:
Номинальная мощность: 0,18–11 кВт
Корпус: алюминий и чугун
Тип коробки NMRV 30, 40, 50, 63, 75, 90, 110, 130, 150 с соответствующими двигателями переменного тока
Передаточное отношение 7,5:1 к 100:1
Дополнительная информация:
Срок поставки: 1-5 дней
Посмотреть полную информацию
Да, я заинтересован!
Получить больше фотографий Заинтересованы в этом продукте?
Получить лучшее предложение
21 000 рупий за штукуПолучить последнюю цену
Минимальный объем заказа: 1 шт. 6 Мощность (л.с.) 0,5–10,0 Выход ( об/мин или соотношение) 15-196 Крепление Фланец, опора Входная скорость (об/мин) 1500 об/мин, 1400 об/мин, 2000 об/мин Цвет Серебристый / Синий Состояние НОВИНКА Фаза Три / одинарная 9017 5 Гарантия 1 год Стандартный Число передаточного отношения 7,5:1 К 100: 1 Размер 30-150 Материал Алюминиевое литье Марка
9017 5 Спидометр
Технические характеристики:

Расстояние между центрами: от 30 мм до 150 мм
Передаточное отношение: 7,5, 10, 20, 25, 30, 40, 50, 60, 80, 100
Вход мощность: от 3 л. с. до 10 л.с.
Стандартная модель: Тип коробки NMRV 30, 40, 50, 63, 75, 90, 110, 130,150 с подходящими двигателями переменного тока
Получить больше фотографий Заинтересованы в этом продукте?
Получить лучшее предложение
4500 рупий / штПолучить последнюю цену
Минимальное количество для заказа: 1 шт. 74
Состояние Новый Тип шестерни Червячная/винтовая Входная скорость (об/мин) 1440/2880 Материал Алюминий, мягкая сталь Тип крепления На лапах / Фланец / Универсальный Мощность (в лошадиных силах) 0,25–10,0 Форма Коробка Размер 30-150 Крутящий момент (ньютон-метры) от 10 Нм до 4000 Нм Номер модели от 30 до 150 Мощность (л.с. ) от 0,25 до 10,0 л.с. от 7,5:1 до 100:1 Тип Червяк Ориентация Горизонтальная, вертикальная Крепление Фланец, опора
9016 8 Мы являемся производителем редуктора скорости .
Технические характеристики:
Входная мощность: от 0,25 до 7,5 л.с. 00
Стандартная модель: коробчатого типа NMRV 30, 40, 50, 63, 75, 90, 110, 130, 150 с подходящими двигателями переменного тока
Посмотреть полную информацию
Да, я заинтересован!
Получить больше фотографий Заинтересованы в этом продукте?
Получить лучшее предложение
3500 рупий за единицуПолучить последнюю цену
Минимальный объем заказа: 1 единица 179
Монтажная Горизонтальная Фирменная (Да/Нет) ) Да Ориентация Горизонтальная Выходная скорость 7,5 -100 Выходной крутящий момент 20-1500 нм Номинальная мощность 0,18–15 кВт Входная скорость 1400/960/2800 Марка SPEEDO TECH Корпус редуктора АЛЮМИНИЙ Степень защиты IP IP55 Размер 30-150 Мощность 0,25–15,0 Материал Металл Цвет Серебристый, серый, СИНИЙ
9017 9
Технические характеристики:
Передаточное число: 7,5, 10, 20, 25, 30, 40, 50, 60, 80, 100
Входная мощность: от 0,25 л. с. до 15 л.с.
Стандартная модель: NMRV коробчатого типа 30, 40, 50, 63, 75, 90, 110, 130 и 150 с соответствующими двигателями переменного тока
901 27
Посмотреть полную информацию
Да, я заинтересован!
Получить больше фотографий Заинтересованы в этом продукте?
Получить лучшее предложение
8000 рупий за штукуПолучить последнюю цену
Количество минимального заказа: 1 шт. 6 Тип Червячный, спиральный Выход 10-380 Ориентация Вертикальная, горизонтальная Мощность 0,25-15,0 Крепление Горизонтальное, вертикальное Выходной крутящий момент 880 Нм, 350 Нм Входная скорость 1500 об/мин, 1400 об/мин Состояние НОВИНКА Тип смазки масло Номер модели от 30 до 150 Тип уплотнения СТАНДАРТ Фаза
9 0175 Три/одинарный Гарантия СТАНДАРТНЫЙ 1 ГОД Количество Соотношение 7,51 К 1001 Марка SPEEDO TECH Размер 30-150 Материал Алюминий Литье, металл, мягкая сталь, алюминий Мощность (л. с.) 0,25–10,0 л.с. 0174
Тип шестерни Спиральный, вертикальный, червячный Выходной крутящий момент (Нм) 25-4000 Нм Номинальная мощность (кВт) 0,18-10 .0 кВт Входная скорость (об/мин) 960/1400 /2800
Технические характеристики:
Передаточное число: 7,5, 10, 20, 25, 30, 40, 50, 60, 80, 100
9 0123 Входная мощность: от 0,5 до 20 л.с.
Стандартная модель: Тип коробки NMRV 30, 40, 50, 63, 75, 90, 110, 130 и 150 с соответствующими двигателями переменного тока
Посмотреть полную информацию
Да, я заинтересован!
Получить больше фотографий Заинтересованы в этом продукте?
Получить лучшее предложение
12 500 рупий за штукуПолучить последнюю цену
Количество минимального заказа: 1 шт. 76 Ориентация Горизонтальная, вертикальная Мощность ( HP) 0,25–15,0 Выход (об/мин или отношение) От 7,5:1 до 100:1 Монтаж Фланец, опора Входная скорость (об/мин) 1400 об/мин Цвет Серебристый/Синий Состояние Новый Тип смазки Масло Номер модели 30 до 150 90 176 Тип упаковки Стандарт Фаза 3/1 Гарантия 1 год Стандарт Количество передаточных чисел 7,5:1 ДО 100:1 90 176 Размер 30-150 Материал Алюминий/чугун Марка Speedo Tech
Технические характеристики:
Входная скорость: 1500 об/мин 9012 4
Выходная скорость: от 15 до 200 об/мин
Номинальная мощность: от 0,18 до 7,5 кВт
Размер модели: 30, 40,50,63,75, 90, 110 и 130.
Посмотреть полную информацию
Да, я заинтересован!
Получить больше фотографий Заинтересованы в этом продукте?
Получить лучшее предложение
7000 рупий за штукуПолучить последнюю цену
Количество минимального заказа: 1 шт. 0179
Цвет СИНИЙ, серебристый, серый Тип шестерни Спиральный, вертикальный, червячный Фирменный (Да/Нет) Да Монтаж Вертикальный, горизонтальный Ориентация Вертикальная, с ускорением, горизонтальная Выходная скорость( об/мин) 7,5:1 до 100:1 Выходной крутящий момент (Нм) 25- 3000 Нм Номинальная мощность (кВт)
90 175 0,18–12,5 кВт Входная скорость (об/мин) 1400/960/2800 Размер 30-150 Мощность (л. с.) 0,25-15,0 9 0176
Технические характеристики:
Входная мощность: от 0,25 л.с. до 7,5 л.с.
Передаточное отношение: 7,5, 10, 20, 25, 30, 40, 50, 60, 80, 100
Стандартная модель: Тип коробки NMRV 30, 40, 50, 63, 75, 90,110 с подходящими двигателями переменного тока
Посмотреть полную информацию
Да, я заинтересован!
Получить больше фотографий Заинтересованы в этом продукте?
Получить лучшее предложение
4000 рупий за штукуПолучить последнюю цену
Количество минимального заказа: 1 шт. 6 Ориентация Горизонтальная, вертикальная Мощность ( л.с.) от 0,5 л.с. до 15,0 л.с.
Монтаж Универсальный, на лапах, фланец Входная скорость (об/мин) 1500 об/мин, 1400 об/мин Цвет
901 75 Серебристый/Синий Состояние НОВИНКА Номер модели 30–150 Фаза Три/одинарная Гарантия 1 год Стандарт Количество Передаточное число 7,5:1 ДО 100:1 Размер 30-150 Бренд Speedo Tech Материал Алюминий / Чугун
Speedo Tech предлагает широкий ассортимент червячных редукторов .

В программировании различные типы циклов применяются для того, чтобы повторить некоторое действие нужное количество раз. Например отсортировать элементы массива или найти факториал числа. Цикл состоит из условия и тела цикла. Код, находящийся в теле, выполняется, когда условие равно true. Каждое повторение цикла называется итерацией.

for (int i=0; i<10; i++) { тело }

i — это переменная-счётчик, которая сначала равна нулю. До тех пор, пока она меньше 10, выполняется тело цикла, затем счетчик увеличивается на единицу. For — цикл с предусловием. Это значит, что сначала проверяется условие, и если оно true, то тело выполняется. В скобках объявляется тип переменной счётчика и её начальное значение. Затем указывается условие конца цикла и способ, которым изменяется значение счётчика.

for (int element :array) { тело }

while(i < 10) { тело }

do { тело } while (i<10)

int array[][] = {{1, 2, 3}, {3, 4, 5}}

for (i=0;i<3;i++) {
    for (j=0;j<3;j++) {
        printf(array[i][j])
    }
}

while (true) // бесконечный цикл
    {
         std::cout << "Введите 0 чтобы выйти, или любое число чтобы продолжить: ";
         int val;
         std::cin >> val;

         // Выходим из цикла, если пользователь ввел 0
         if (val == 0)
             break;
    }

for (int i = 0; i < 10; i++) {
    if (i % 2 == 0) {
        continue;
    }
    cout << i << "\n";
}

Циклы являются такой же важной частью структурного программирования, как условные операторы. С помощью циклов можно организовать повторение выполнения участков кода. Потребность в этом возникает довольно часто. Например, пользователь последовательно вводит числа, и каждое из них требуется добавлять к общей сумме. Или нужно вывести на экран квадраты ряда натуральных чисел и тому подобные задачи.

while логическое_выражение {
    выражение 1;
    …
    выражение n;
}

Это похоже на условный оператор if. Однако в случае циклических операторов их тела могут выполняться далеко не один раз. В случае if, если логическое выражение в заголовке возвращает истину, то тело выполняется единожды. После этого поток выполнения программы возвращается в основную ветку и выполняет следующие выражения, расположенные ниже всей конструкции условного оператора.

В случае while, после того как его тело выполнено, поток возвращается к заголовку цикла и снова проверяет условие. Если логическое выражение возвращает истину, то тело снова выполняется. Потом снова возвращаемся к заголовку и так далее.

Цикл завершает свою работу только тогда, когда логическое выражение в заголовке возвращает ложь, то есть условие выполнения цикла больше не соблюдается. После этого поток выполнения перемещается к выражениям, расположенным ниже всего цикла. Говорят, «происходит выход из цикла».

Если при первом заходе в цикл логическое выражение возвращает False, то тело цикла не выполняется ни разу. Эту ситуацию можно считать нормальной, так как при определенных условиях логика программы может предполагать отсутствие необходимости в выполнении выражений тела цикла.
Если логическое выражение в заголовке while никогда не возвращает False, а всегда остается равным True, то цикл никогда не завершится, если только в его теле нет оператора принудительного выхода из цикла (break) или вызовов функций выхода из программы – quit(), exit() в случае Python. Если цикл повторяется и повторяется бесконечное количество раз, то в программе происходит зацикливание. В это время она зависает и самостоятельно завершиться не может.

Вспомним наш пример из урока про исключения. Пользователь должен ввести целое число. Поскольку функция input() возвращает строку, то программный код должен преобразовать введенное к целочисленному типу с помощью функции int(). Однако, если были введены символы, не являющиеся цифрами, то возникает исключение ValueError, которое обрабатывается веткой except. На этом программа завершается.

n = input("Введите целое число: ")

while type(n) != int:
    try:
        n = int(n)
    except ValueError:
        print("Неправильно ввели!")
        n = input("Введите целое число: ")

if n % 2 == 0:
    print("Четное")
else:
    print("Нечетное")

Примечание 2. В выражении type(n) != int с помощью функции type() проверяется тип переменной n. Если он не равен int, то есть значение n не является целым числом, а является в данном случае строкой, то выражение возвращает истину. Если же тип n равен int, то данное логическое выражение возвращает ложь.

Примечание 3. Оператор % в языке Python используется для нахождения остатка от деления. Так, если число четное, то оно без остатка делится на 2, то есть остаток будет равен нулю. Если число нечетное, то остаток будет равен единице.

Проследим алгоритм выполнения этого кода. Пользователь вводит данные, они имеют строковый тип и присваиваются переменной n. В заголовке while проверяется тип n. При первом входе в цикл тип n всегда строковый, то есть он не равен int. Следовательно, логическое выражение возвращает истину, что позволяет зайти в тело цикла.

Теперь n связана с целым числом, следовательно, ее тип int, который не может быть не равен int. Он ему равен. Таким образом логическое выражение type(n) != int возвращает False, и весь цикл завершает свою работу. Далее поток выполнения переходит к оператору if-else, находящемуся в основной ветке программы. Здесь могло бы находиться что угодно, не обязательно условный оператор.

Вернемся назад. Если в теле try попытка преобразования к числу была неудачной, и было выброшено исключение ValueError, то поток выполнения программы отправляется в ветку except и выполняет находящиеся здесь выражения, последнее из которых просит пользователя снова ввести данные. Переменная n теперь имеет новое значение.

total = 100

i = 0
while i < 5:
    n = int(input())
    total = total - n
    i = i + 1

print("Осталось", total)

«Смысловая нагрузка» данного цикла – это последовательное вычитание из переменной total вводимых чисел. Переменная i в данном случае играет только роль счетчика итераций цикла. В других языках программирования для таких случаев предусмотрен цикл for, который так и называется: «цикл со счетчиком». Его преимущество заключается в том, что в теле цикла не надо изменять переменную-счетчик, ее значение меняется автоматически в заголовке for.

В языке Python тоже есть цикл for. Но это не цикл со счетчиком. В Питоне он предназначен для перебора элементов последовательностей и других сложных объектов. Данный цикл и последовательности будут изучены в последующих уроках.

total = 100

while total > 0:
    n = int(input())
    total = total - n

print("Ресурс исчерпан")

Самое главное для цикла while – чтобы в его теле происходили изменения значений переменных, которые проверяются в его заголовке, и чтобы хоть когда-нибудь наступил случай, когда логическое выражение в заголовке возвращает False. Иначе произойдет зацикливание.

Примечание 2. При использовании счетчика он не обязательно должен увеличиваться на единицу, а может изменяться в любую сторону на любое значение. Например, если надо вывести числа кратные пяти от 100 до 0, то изменение счетчика будет таким i = i - 5, или i -= 5.

Примечание 3. Для счетчика не обязательно использовать переменную с идентификатором i. Можно назвать переменную-счетчик как угодно. Однако так принято в программировании, что счетчики обозначают именами i и j (иногда одновременно требуются два счетчика).

Измените последний код из урока так, чтобы переменная total не могла уйти в минус. Например, после предыдущих вычитаний ее значение стало равным 25. Пользователь вводит число 30. Однако программа не выполняет вычитание, а выводит сообщение о недопустимости операции, после чего осуществляет выход из цикла.
```
...
  32
  64
 128
 256
 512
1024
...
```

Это, безусловно, не будет последним 90 157 циклом 90 158 увольнений технических специалистов: за первые три месяца 2023 года было сокращено почти 120 000 сотрудников технологических стартапов, а в 2022 году будет уволено 160 000 человек.

Каждый день отправляйтесь на яхте к новому захватывающему острову и проедьте по кругу через живописные рыбацкие деревни, средневековые города, захватывающие дух виды на море и безмятежные скрытые бухты, идеально подходящие для купания.

Скелет также обнаружил большую, чем ожидалось, жаберную камеру, область, используемую для 90 157 циклов 90 158 воды через жабры, что позволяет предположить, что рыба эволюционировала, чтобы задерживаться в бедных кислородом водах, ожидая удара.

Эти примеры программно скомпилированы из различных онлайн-источников, чтобы проиллюстрировать текущее использование слова «цикл». Любые мнения, выраженные в примерах, не отражают точку зрения Merriam-Webster или ее редакторов. Отправьте нам отзыв об этих примерах.

9 0550 Езда на велосипеде может помочь защитить вас от серьезных заболеваний, таких как инсульт , сердечный приступ, некоторые виды рака, депрессия, диабет, ожирение и артрит.
Езда на велосипеде полезна для здоровья, приносит удовольствие и является малотравматичной формой упражнений для всех возрастов.
Езда на велосипеде легко впишется в вашу повседневную жизнь, когда вы едете в магазины, в парк, в школу или на работу.

Чтобы быть в форме и быть здоровым, вам необходимо быть физически активным. Регулярная физическая активность может помочь защитить вас от серьезных заболеваний, таких как ожирение, болезни сердца, рак, психические заболевания, диабет и артрит. Регулярная езда на велосипеде — один из лучших способов снизить риск возникновения проблем со здоровьем, связанных с малоподвижным образом жизни.

Поездка на работу или в магазин — один из наиболее эффективных способов совместить регулярные физические упражнения с повседневной рутиной. По оценкам, один миллиард человек ежедневно ездит на велосипеде – для транспорта, отдыха и спорта.

Настолько интенсивно, насколько вы хотите — езда на велосипеде может выполняться с очень низкой интенсивностью для начала, если вы восстанавливаетесь после травмы или болезни, но может быть дополнена тяжелой физической тренировкой.
Увлекательный способ привести себя в форму: приключения и кайф, которые вы получаете от спуска с холма и пребывания на свежем воздухе, означают, что вы с большей вероятностью продолжите регулярно кататься на велосипеде, чем при других видах физической активности, которые держат вас в помещении или требуют особого времени или места.

Езда на велосипеде в основном является аэробной активностью, а это означает, что ваше сердце, кровеносные сосуды и легкие получают нагрузку. Вы будете дышать глубже, потеть и испытывать повышение температуры тела, что улучшит ваш общий уровень физической подготовки.

Езда на велосипеде — хороший способ контролировать или снизить вес, так как он повышает скорость метаболизма, наращивает мышечную массу и сжигает жир. Если вы пытаетесь похудеть, езда на велосипеде должна сочетаться с планом здорового питания. Езда на велосипеде — это удобная форма упражнений, и вы можете изменить время и интенсивность — ее можно наращивать медленно и варьировать в соответствии с вашими потребностями.

Если вы ездите на велосипеде два раза в день, сожженные килоджоули быстро накапливаются. Британские исследования показывают, что получасовая езда на велосипеде каждый день сжигает почти пять килограммов жира в течение года.

Сердечно-сосудистые заболевания включают инсульт, высокое кровяное давление и сердечный приступ. Регулярная езда на велосипеде стимулирует и улучшает ваше сердце, легкие и кровообращение, снижая риск сердечно-сосудистых заболеваний.

Езда на велосипеде укрепляет сердечную мышцу, снижает пульс в состоянии покоя и снижает уровень жира в крови. Исследования также показывают, что люди, которые ездят на работу на велосипеде, в два-три раза меньше подвержены загрязнению, чем те, кто ездит на машине, поэтому функция их легких улучшается. Датское исследование, проведенное в течение 14 лет с участием 30 000 человек в возрасте от 20 до 93 лет, показало, что регулярная езда на велосипеде защищает людей от сердечных заболеваний.

Многие исследователи изучали взаимосвязь между физическими упражнениями и раком, особенно раком толстой кишки и молочной железы. Исследования показали, что если вы ездите на велосипеде, вероятность рака кишечника снижается. Некоторые данные свидетельствуют о том, что регулярная езда на велосипеде снижает риск рака молочной железы.

Заболеваемость диабетом 2 типа увеличивается и представляет собой серьезную проблему для общественного здравоохранения. Считается, что отсутствие физической активности является основной причиной, по которой у людей развивается это состояние. Крупномасштабное исследование в Финляндии показало, что у людей, которые ездят на велосипеде более 30 минут в день, риск развития диабета снижается на 40%.

Езда на велосипеде улучшает силу, равновесие и координацию. Это также может помочь предотвратить падения и переломы. Езда на велосипеде — идеальная форма упражнений, если у вас остеоартрит, потому что это упражнение с низким воздействием, которое оказывает небольшую нагрузку на суставы.

Психические расстройства, такие как депрессия, стресс и тревога, можно уменьшить, регулярно катаясь на велосипеде. Это связано с эффектом самого упражнения и с удовольствием, которое может принести езда на велосипеде.

Этот тип трехколесного велосипеда позволяет людям с ампутированными конечностями, людям с травмами позвоночника и тем, кто восстанавливается после определенных состояний, таких как инсульт, ездить на велосипеде в качестве упражнения и отдыха. Ручные велосипедисты получают такие же преимущества для сердечно-сосудистой и аэробной деятельности, как и другие велосипедисты.

Черток М., Шеппард В., Риссел С., Вукелатос А., 2004 г., «Сравнение воздействия загрязнения воздуха для пяти способов передвижения в Сиднее — автомобиль, поезд, автобус, велосипед и ходьба», Health Promotion Journal of Australia, vol. . 15, нет. 1 (только аннотация). Подробнее здесьВнешняя ссылка.

Нейлон, благодаря своей устойчивости к температуре, спирту и химическим веществам, особенно подходит для механического и технического применения. Он очень прочный, крепкий и нехрупкий. Его можно обрабатывать инструментами для металла и покрывать краской, благодаря чему он еще более функциональный.

Диаметр	Вес нетто	Цвета
1,75 мм	0,75 кг

Температура печати	255-270°C
Температура стола	90-110°C
Закрытая камера	обязательный
Вентиляция	0-10%
Flowrate	95-105%
Скорость печати	35-60 мм/с
Поверхность	стекло, клей PVA, лак для волос
Ретракция (direct)	2-3 мм
Ретракция (bowden)	4-6 мм
Скорость ретракции	20-45 мм/с
Условия сушки	70°C / 4 часов

Диаметр	Соответствие диаметра	Соответствие соплу	Температура печати	Температура стола
1,75 мм	+/- 0,02 мм	+ 0,01 мм	255-270 °C	100 °C

PA 12-G (Murdopol®) – главное преимущество этого материала заключается в том, что он идеально подходит для получения невероятно прочных соединений пластика с металлом. Этого удалось добиться благодаря технологии литья, при которой пластмасса подаётся вокруг стального сердечника. Обработка пластмассы и металла в одном зажиме гарантирует полное отсутствие радиального биения при вращения шестерёнок и роликов. PA 12-G очень хорошо гасит удары и толчки.

Характеристики	Стандарт	Ед. изм.	PA 12-G
Цвет материала			бежевый
Шифр	isO 1043-1		pa 12-g
Плотность	isO 1183-1	г/см3	1,03
впитывание воды	—
— после 24/96 часов выдержки в воде при 23°c	isO 62	%	—
— при насыщении в обычном климате при 23°c/50% отн. вл.	—	%	0,9
— при насыщении в воде	—	%	1,4
Механические свойства
Напряжение текучести / разрушающее напряжение	ISO 527-1/-2	мПа	60/- 50
Предельное (разрывное) удлинение	ISO 527-1/-2	%	55 120
модуль Юнга (испытание на разрыв)	ISO 527-1/-2	мПа	2200 1800
испытание на сжатие – сжимающее напряжение при 1/2/5 % номинальной осадки	ISO 604	мПа	—
Долговременное испытание на растяжение, напряжение, которое после 1000 ч ведёт к удлинению на 1 % — при 23°c	ISO 899-1	МПа	—
Ударная вязкость (Шарпи)	ISO 179-1	кДж/м2	Б. и.
Ударная вязкость образца с надрезом (Шарпи)	ISO 179-1	кДж/м2	4-20
Твёрдость при вдавливании шарика	ISO-2039-1	мПа	106
Твёрдость по Шору, D	ISO 868	°	78
Коэффициент трения скольжения в сухом виде	—		0,35
Износ при скольжении	—	мкм/км	0,8
Термические характеристики
Температура плавления	ISO 11357-1	°C	181
Температура перехода в стеклообразное состояние	ISO 11357-1	°C	—
Теплопроводность при 23°C	—	Вт/(K x м)	0,23
Линейный термический коэффициент удлинения α:	ISO 11359-2	м/(м x K)
— среднее значение от 23 до 60°C			10-15 x 10 ^-5
-среднее значение от 23 до 100°c			10-18 x 10 ^-5
Верхняя температура эксплуатации на воздухе:	—	°C
— кратковременная температура эксплуатации			150
— длительная: в течение 5000 ч			120
— длительная: в течение 20. 000 ч2			—
Нижняя температура эксплуатации	—	°C	-60
Характеристики горения по UL94 — толщина образца 3/6 мм	—	—	HB/-
Электрические свойства
Прочность на пробой	IEC 60243-1	кВ/мм	50 20
Удельное объёмное сопротивление	IEC 60093	Ом x см	> 10 ¹⁵ > 10 ¹²
Поверхностное сопротивление	IEC 60093	Ом	> 10 ¹³ > 10 ¹²
Диэлектрическая проницаемость: – при 100 Гц	IEC 60250	—	3,5 (при 50гц) —
– при 1 мГц	IEC 60250	—	—
коэффициент диэлектрических потерь tan δ: – при 100 Гц	IEC 60250	—	0,038 (при 50гц) —
– при 1 мГц	IEC 60250	—	— —
Физиологические свойства
Совместимость с пищевыми продуктами			—

Нейлон — это распространенный класс пластика, который существует с 1930-х годов. Они представляют собой полиамидный полимер, традиционно используемый в ряде распространенных процессов производства пластмасс для пластиковых пленок, металлических покрытий и труб для нефти и газа, среди прочего. В целом нейлоны чрезвычайно популярны для аддитивных приложений из-за их технологичности, как указано в годовом отчете о состоянии 3D-печати за 2017 год. В целом нейлоны чрезвычайно популярны для аддитивных приложений из-за их технологичности, как указано в годовом отчете о состоянии 3D-печати за 2017 год.

PA 12 (также известный как нейлон 12) — это хороший пластик общего назначения с широким спектром применения добавок, известный своей ударной вязкостью, прочностью на растяжение, ударной вязкостью и способностью изгибаться без разрушения. Благодаря этим механическим свойствам полиамид 12 уже давно используется производителями литья под давлением. А совсем недавно PA 12 был принят в качестве обычного материала для 3D-печати для создания функциональных деталей и прототипов. Если вы рассматриваете возможность преобразования металлических деталей в пластмассовые, обязательно сначала оцените условия эксплуатации, случаи нагрузки, допустимые уровни ползучести/усталости и технические характеристики, связанные с химической стойкостью и устойчивостью к ультрафиолетовому излучению.

Он используется в моделировании методом наплавления (FDM) в виде нити и в процессах распыления связующего, таких как HP® Multi Jet Fusion (MJF), в виде порошка. Для обеих аддитивных технологий разработаны собственные формы ПА 12. HP®, например, создала HP® 3D High Reusability PA 12 для использования в процессе MJF. Stratasys применила собственную нить FDM под названием FDM Nylon 12™. К ним присоединяются и другие, выпуская собственные проприетарные варианты PA 12 (например, Nylon G от MatterHackers).

Как и в других процессах FDM, опоры для нависающих элементов должны быть встроены в конструкцию детали. К счастью, многие FDM-принтеры могут работать с двумя разными экструзионными головками: одной для Nylon 12 и одной для вспомогательного материала. Вспомогательный материал, такой как водорастворимый ПВА, предназначен для легкого удаления после завершения печати.

Предел прочности при растяжении, XYZ: 48 МПа/6960 psi
Модуль упругости при растяжении, XY: 1700 МПа/247 ksi
Модуль упругости при растяжении, Z: 1800 МПа/261 ksi
Удлинение при разрыве, XY: 20% /м ² Термическая деформация (@0,45 МПа, 66 фунтов на кв. дюйм), XY: 175 ºC/347 ºF

л.с. ^® 3D Полиамид 12 с высокой степенью повторного использования (HP ^® PA 12) представляет собой особую форму PA 12, разработанную для HP ^® MJF. Он поставляется в виде мелкозернистого порошка, которым можно печатать детали с высоким разрешением и мелкими деталями.

Клиенты часто выбирают процесс MJF из-за его самоподдерживающегося характера, который дает инженерам-проектировщикам свободу раздвигать границы и печатать сложные геометрические формы. Это также позволяет печатать сборки в виде отдельных непрерывных частей.

Большой объем сборки HP ^® MJF также позволяет изготавливать более крупные детали (HP ^® MJF может изготавливать детали размером до 16 дюймов на 12 дюймов на 16 дюймов). После печати детали должны быть удалены из слоя нерасплавленного порошка, что требует некоторой последующей обработки и должно учитываться инженерами при расчете затрат. В отличие от FDM, MJF производит почти изотропные материалы с минимальной разницей в жесткости в направлении печати.

HP ^® PA 12 — отличный материал для деталей, которым необходимо сбалансировать прочность и точность размеров со сложными деталями. Fast Radius использует HP ^® PA 12 для печати почти изотропных деталей с точно настроенным разрешением поверхности, более высокой плотностью и меньшей пористостью. Также возможно текстурирование, окрашивание, тиснение и гравировка.

Плотность материала, близкая к ста процентам, означает, что его механические характеристики имитируют характеристики обычного полиамида 12, который обычно используется для литья под давлением. В зависимости от строгих требований к материалам HP ^® PA 12 может даже заменить АБС-пластик для литья под давлением.

Прочность HP ^® PA 12 делает его отличным вариантом для деталей, для которых требуются гибкие материалы, которые не ломаются и не трескаются при многократном использовании. Некоторые популярные приложения включают в себя:

HP ^® Плотность PA 12 аналогична плотности обычных пластиков, таких как ABS. Однако гибкость, обеспечиваемая проектированием для аддитивного производства, позволяет (DFAM) производить прочные и долговечные детали, которые легче, чем пластиковые компоненты, изготовленные традиционным способом. Фактически, высокая усталостная прочность материала (т. е. его способность выдерживать повторяющиеся циклы нагрузки и вибрацию) делает его идеальным для изготовления деталей в аэрокосмической и автомобильной промышленности.

HP ^® PA 12 сводит к минимуму количество отходов, позволяя использовать остатки порошка из одной сборки в последующих сборках. Это позволяет нам использовать 20% нового порошка и 80% переработанного порошка в каждом тираже. Переработка HP ^® PA 12 не только снижает количество отходов, но и обеспечивает разумную экономию за счет масштаба, обеспечивая лучшую цену на материалы.

HP ^® PA 12 не ограничен слишком большим количеством правил проектирования, потому что проблемы с выступами и размером конуса не применяются. Одним из важных соображений является проектирование вентиляционных отверстий для внутренних полостей, чтобы предотвратить попадание порошка.

Постобработка начинается с удаления излишков порошка. Операторы продувают конечную деталь воздухом или абразивным материалом, прежде чем ее можно будет подвергнуть чистовой обработке. HP ^® PA 12 поставляется в стандартном сером цвете, однако при желании клиенты могут подвергнуть свои детали процессу окрашивания, чтобы изменить цвет на черный. Вы также можете красить детали с помощью HP ^® PA 12 любого цвета.

HP ^® PA 12 может работать в течение нашего стандартного времени выполнения заказа от пяти до семи рабочих дней. Fast Radius может даже выполнить печать за три рабочих дня для срочных заказов или небольших сборок. В целом MJF может напечатать 251 кубический дюйм детали в час. В перспективе, если объем печати HP ^® полностью упакован, время сборки может составить около 17 часов.

Необходимо учитывать охлаждение после печати, которое может занять от трех до 50 часов. Как правило, меньшие размеры и меньшее количество порошка означают более быстрые периоды охлаждения. К счастью, HP ^® учитывает это и предоставляет вторичную станцию постобработки, которая может быстро охладить любую деталь за десять часов или меньше, если это необходимо.

Если вас интересуют сложные «правила» проектирования для создания ранее невозможных продуктов, мы рекомендуем использовать HP ^® PA 12. Свяжитесь с нашей командой, чтобы узнать, как HP ^® PA 12 может воплотить в жизнь ваше видение продукта.

Откройте для себя все преимущества 3D-печати пластиком с помощью технологии SLS, от быстрого прототипирования до производства, с использованием нашего материала Nylon PA12. Получите всю информацию об этом пластиковом материале для 3D-печати!

Нейлоновые PA12 (пластиковые) объекты, напечатанные с помощью Sculpteo, созданы из мелкодисперсный полиамидный порошок , более известный как пластик. Нейлон PA12 (пластик) отлично подходит как для опытных профессионалов, так и для начинающих дизайнеров благодаря высокой точности и низкой стоимости . Хорошие механические свойства этого нейлонового материала будут нужны для более продвинутых проектов аддитивного производства, и он может даже заменить пластмассы для литья под давлением

Технические свойства этого материала также зависят от толщины созданной вами 3D-модели. Наши пластмассы для 3D-печати имеют различные измерения модуля упругости. Вы найдете больше технических данных о прочности на растяжение, прочности на изгиб или температуре прогиба в техническом сегменте этой страницы материала.

Неполированный, этот материал белый, гранулированный и несколько пористый, когда он выходит непосредственно из наших промышленных 3D-принтеров. Эти варианты можно дополнительно улучшить с помощью процессов полировки и окрашивания Sculpteo.

Этот материал хорошо используется в индустрии 3D-печати, так как он позволяет быстро создавать прототипы , а также готовые потребительские товары . Прототипирование с использованием нейлона PA12 (пластика) — хорошее решение, потому что этот материал для 3D-печати дешевле и быстрее, чем другие процессы. Вам просто нужно изменить свой дизайн с помощью программного обеспечения для 3D и сделать новые итерации. Это распространенный материал для 3D-печати, который используется для различных целей и имеет действительно хорошие стандарты качества.

Биосовместимость этого материала для 3D-печати позволяет печатать на 3D-принтере предметы медицинского назначения, такие как 3D-печатные протезы. Высокая стойкость к истиранию этого материала также позволяет создавать соединения подвижных деталей, таких как шестерни или шарниры.

Цена печати вашего дизайна рассчитывается автоматически в момент его размещения в Интернете. Когда вы изменяете свой объект (изменение размера, использование пакетного контроля или функции выдалбливания и т. д.), вы заметите, что цена меняется автоматически. Ценообразование основано на ряде факторов, включая общий объем, размер объекта и ограничивающую рамку — и это лишь некоторые из них.

Белый, неполированный Нейлон PA12 (пластик) имеет самый быстрый срок службы среди наших материалов. Полировка, покраска и особенно крупные объекты могут увеличить время обработки. Расчетное время доставки также рассчитывается автоматически по мере загрузки объекта.
Время доставки должно быть добавлено ко времени обработки и зависит от выбранного вами варианта доставки.

В технологии селективного лазерного спекания используется высокоспецифичный лазер, который спекает тонкие слои порошка полиамида PA12 вместе по одному слою за раз. После каждого цикла лазерной обработки печатная платформа опускается и сверху равномерно наносится еще один слой порошка для еще одного цикла спекания. Этот процесс повторяется на высоте слоя 100–120 мкм или 60 мкм до тех пор, пока объект не будет завершен.

Химическое сглаживание: после физико-химического процесса объекты, обработанные с помощью нашего эксклюзивного процесса Smoothing Beautifier, приобретают глянцевую поверхность. Этот совершенно новый процесс направлен на устранение разрыва между качеством поверхности деталей, полученных литьем под давлением, и деталями, напечатанными на 3D-принтере. Этот процесс обеспечивает сглаживание каждой части объекта и работает путем герметизации пористой поверхности детали из нейлона PA12 (пластика).
Эта отделка рекомендуется для органических форм, фигурок, а также для электронных корпусов. Smoothing Beautifier обеспечивает такую же гладкую поверхность, как и поверхности, полученные методом литья под давлением. Из-за характера этого запатентованного процесса результат может варьироваться от одной части к другой. Физико-химическая реакция действительно может вызвать некоторую трансформацию детали, например незначительные геометрические изменения или потерю деталей. Конструкции с очень сложной геометрией, полыми деталями, острыми углами или краями могут претерпевать изменения внешнего вида.

Окрашенный с отделкой Color Touch: эта отделка доступна только после обращения в наш отдел продаж для настройки вашего заказа. Благодаря этому окрашиванию ваша напечатанная на 3D-принтере деталь приобретает атласный вид. Он выдерживает ежедневное обращение и является идеальным покрытием для деталей, подвергающихся воздействию внешних условий, царапинам и истиранию.

Стандартная толщина слоя	100 – 120 мкм
Толщина слоя высокого разрешения	60 мкм
± 0,3% (минимум ± 0,3 мм)

Максимальный размер необработанный (белый/неполированный)	675 x 366 x 545 мм
Максимальный размер полированный	300 x 220 x 200 мм x+y+z ≤ 540 мм
Максимальный окрашенный регулярный	180 x 220 x 220 мм
Максимум.
Максимальный размер, окрашенная в полированное	180 x 220 x 220 мм
Максимальный размер матовый матовый
Максимальный размер, окрашенная с цветной сенсорной отделкой	280 x 280 x 450 мм
Максимальный размер. max: 450 x 250 x 200 mm

Minimum wall thickness (flexible)

0.8mm

Minimum wall thickness(rigid)

2 мм

Минимальная толщина стенки.

вашей конструкции должна иметь минимальную толщину 0,8 мм, чтобы гарантировать, что конструкция не сломается. Если стенки вашей модели менее 0,8 мм, вы можете добавить опорную конструкцию для сохранения устойчивости.

Стержневой элемент представляет собой конструктивный элемент, длина которого как минимум в два раза превышает его толщину. Для неподдерживаемых и стержневых элементов или частей конструкции с особым конструктивным ограничением также важно соблюдать минимальную толщину 1 мм, чтобы гарантировать, что объект не сломается.

При толщине стенки 0,8 ваша конструкция будет слегка гибкой. Для большей жесткости мы рекомендуем толщину стенки 2 мм.

Тонкие стены, поддерживающие большие и тяжелые модели из нейлона PA11/12 (пластик), могут деформироваться под собственным весом.

Sculpteo предлагает онлайн-инструмент проверки плотности, который выделяет части отпечатка, которые могут быть слишком тонкими для отпечатка. Оттуда вы можете настроить свой дизайн, чтобы создать объект подходящей толщины. Чтобы использовать его, вам просто нужно загрузить свой 3D-файл, выбрать материал и нажать на вкладку «Проверка».

Также важно помнить, что объект должен быть напечатан в реальной жизни. Таким образом, если тонкий элемент поддерживает что-то слишком тяжелое для него, он может сломаться — даже если это возможно в рамках физики, предоставляемой вашим программным обеспечением для 3D-моделирования. Мы рекомендуем добавить немного толщины в места, которые будут подвергаться большой нагрузке или выдерживать наибольший вес.

Минимальный размер деталей

0,3 мм

Минимальная высота и ширина

. текст

0,5 мм

Коэффициент увеличения

1/1

Минимальное разрешение наших 3D-принтеров в основном определяется точностью. Однако в процессе очистки также может быть потерян тонкий слой деталей. Чтобы детали и текст были видны, мы рекомендуем, по крайней мере, следовать нашим рекомендуемым размерам.

Возможно, что особо тонкие тиснения и гравировки будут не видны, так как резьба может быть заполнена лишним порошком, который впоследствии невозможно будет очистить. Если тиснение или гравировка являются неотъемлемой частью вашего дизайна, мы рекомендуем сделать их как можно более глубокими.

Закрытые детали ?	Да
Блокирующие детали ?	Да

Наш материал Nylon PA12 (пластик) позволяет печатать самые сложные рисунки из наших материалов благодаря технологии селективного лазерного спекания. Примером сложной конструкции является объем, заключенный в другой объем, например цепь или маракас. Наши принтеры имеют возможность печатать полностью заблокированную цепь без опорных структур, которые нужно удалять.

Минимальный расстояние между фиксированными стенами

0,5 мм

Минимальный зазор. лишний материал выдувается песком.

Если это пространство не оставлено в дизайне, объект будет сплошным. Это особенно важно для сочлененных объектов, так как пространство, оставшееся между стенами, будет определять способность объекта двигаться.

Сборка ?	Да
Минимальное пространство	0,5 мм

Объекты, напечатанные из полиамида, можно распечатать для сборки. При условии, что между различными частями объекта остается ширина не менее 0,5 мм.

Выемка ?

Да

Наш онлайн-инструмент оптимизации выемки позволяет значительно снизить стоимость печати за счет уменьшения количества используемого материала.

Для использования этого инструмента необходимо добавить в модель два отверстия, которые будут служить стоком для излишков порошкового материала внутри объекта. Минимальный размер этих отверстий определяется нашим сайтом. В противном случае вы можете выдолбить ваш объект вручную в программном обеспечении для 3D-моделирования.

Файлы с несколькими объектами?

Нет

На наших 3D-принтерах для пластика невозможно распечатать 3D-файл, содержащий несколько объектов.

Механические свойства

Документация

Механические свойства

. 0,90 / макс. 0,95

Модуль упругости при растяжении

DIN EN ISO 527

Н/мм2

1700 ± 150

Прочность при растяжении 9 ISO 9 EN

530272 N/mm2

45 ± 3

Elongation at break

DIN EN ISO 527

20 ± 5

Melting point

DIN 53736

°C

min.

Fs450 stihl: Кусторез Stihl FS 450 — доставка по СПб бесплатно!

Опубликовано: 09.07.2023 в 04:50

Автор: admin

Категории: Популярное

Кусторез Stihl FS 450 — доставка по СПб бесплатно!

Продукция STIHL VIKING

Триммеры мотокосы бензокосы Stihl

Бензиновые мотокосы триммеры кусторезы Stihl

бесплатная доставка

Артикул: 41282000157

Триммер кусторез Stihl FS 450 (Штиль ФС 450)

67 990 ₽

79 990 ₽

Получить Штиль к парадной

*Цена со скидкой действительна при покупке за наличный расчет

Бензиновый триммер Штиль FS 450

Мотокоса Штиль ФС 450 — подрезчик для выкашивания больших территорий от травы, кустарников и порослей деревьев, 4-х точечная антивибрационная система, надежный двигатель мощностью 2,9 л.с., вес 8,0 кг. В комплекте: кусторез, металлический диск, двухплечная система ремней, ключ, очки.

— Триммерная головка с леской для Stihl FS450 можно заказать здесь…

— Леска для Stihl FS 450 здесь…

— Металлический нож и пильный диск для триммера Штиль ФС450 здесь. ..

— Доставка в пределах КАД бесплатно здесь…

— Полный список запчастей на триммер Штиль ФС 450 с артикулами можно найти с помощью нашего сервиса здесь… или нажмите вкладку документы.

— По вопросам ремонта триммера Stihl обращайтесь в нашу мастерскую по адресу: Санкт-Петербург, 1-й Муринский проспект, 11 или ул. Константина Заслонова 36-38

Вы можете воспользоваться бесплатным сервисным обслуживанием два раза в году, независимо от возраста агрегата! Подробности здесь…

*Цена со скидкой действительна при покупке за наличный расчет

Бензиновый триммер Штиль FS 450

— Триммерная головка с леской для Stihl FS450 можно заказать здесь…

— Леска для Stihl FS 450 здесь. ..

— Металлический нож и пильный диск для триммера Штиль ФС450 здесь…

— Доставка в пределах КАД бесплатно здесь…

С этим товаром покупают

11 990 ₽

В корзину

2 190 ₽

В корзину

4 890 ₽

5 790 ₽

В корзину

4 990 ₽

В корзину

2 490 ₽

В корзину

Запчасти для кусторезов FS450 | Запчасти для бензиновых кусторезов Stihl (FS) | Запчасти для косилок и кусторезов Stihl | Схемы запчастей Stihl | Детали Схемы

Магазин будет работать некорректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript.

Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Переключить навигацию

Сравнение товаров

Меню

Учетная запись

Магазин по схеме

Оригинальный Stihl FS450/A — Картер, цилиндр

Оригинальный Stihl FS450/B — Стартер с обратной перемоткой

Оригинальный Stihl FS450/C — Глушитель, кожух

Оригинальный Stihl FS450/D — Система зажигания, сцепление

Оригинальный Stihl FS450/E — Топливный бак

Genuine Stihl FS450/F — Корпус карбюратора, Воздушный фильтр

Оригинальный Stihl FS450/G — Карбюратор C1Q-S154, C1Q-S94

Оригинальный Stihl FS450/K — Карбюратор C1Q-S34 (46.

2003)

Оригинальный Stihl FS450/L — Карбюратор C1Q-S33 (19.1998)

Genuine Stihl FS450/M — Приводная труба в сборе

Оригинальный Stihl FS450/N — Ручка управления

Оригинальный Stihl FS450/O — руль, ручка управления

Оригинальный Stihl FS450/Q — Шестерня

Genuine Stihl FS450/R — Шестерня (05.2003)

Оригинальный Stihl FS450/S — Шестерня (20.1998)

Оригинальный Stihl FS450/T — Дефлектор

Genuine Stihl FS450/U — транспортная защита, дефлектор измельчителя

Genuine Stihl FS450/V — инструменты, полная подвеска

Все продукты

1-16 из 279 позиций

Сортировать по положению
Сортировать по имени
Сортировать по рейтингу
Сортировать по индексу бестселлеров
Сортировать по цене — от низкой к высокой
Сортировать по цене — от высокой к низкой
Установить нисходящее направление

Показывать только те товары, которые могут быть отправлены сегодня

Посмотреть Посмотреть 16
Посмотреть Посмотреть 24
Посмотреть Посмотреть 36
Посмотреть Посмотреть 48
Просмотреть Просмотреть все

1-16 из 279 позиций

Показывать только те товары, которые могут быть отправлены сегодня

Посмотреть Посмотреть 16
Посмотреть Посмотреть 24
Посмотреть Посмотреть 36
Посмотреть Посмотреть 48
Посмотреть Посмотреть все

Цена за единицу

Недавно просмотренные товары

© 2023 Garden Hire Spares Ltd является поставщиком высококачественных запасных частей. Если не указано иное, все запасные части не являются оригинальными и поставляются как таковые. Номера деталей производителей приведены только для справки. Компания № 5848313…
электронная коммерция от Айко

Триммеры и кусторезы STIHL FS 450

Общие
Технические характеристики
отзывов
Опора

Особо мощная пила для расчистки для работы на сложных участках с жесткой травой и кустарником. Отлично подходит для распиловки. 4-точечная антивибрационная система, многофункциональная ручка, велосипедная ручка.

Рабочий объем (см³)

44,3

Выходная мощность (кВт/10 л.

с.) 9,0 112 9,0 10 л.с. 9

Число оборотов в минуту (об/мин) МАКС

12 500

Число оборотов в минуту (об/мин) на холостом ходу

2 800

Вес (кг)

Уровень звукового давления 10

8 10 111

Уровень звуковой мощности

114

Вибрация уровень левый/правый (м/с²)

Что значит мотор переменного тока: Двигатели переменного тока, асинхронные двигатели

Опубликовано: 09.07.2023 в 02:39

Автор: admin

Категории: Популярное

Электродвигатель переменного тока | Техника и человек

Электрические двигатели давно и прочно заняли лидирующие позиции среди силовых агрегатов различного типа оборудования. Их можно найти в автомобиле и в пылесосе, в сложнейших станках и в обычных детских игрушках. Они есть практически везде, хотя и отличаются между собой типом, строением и рабочими характеристиками.

Электродвигатели – это силовые агрегаты, способные превращать электрическую энергию в механическую. Различают два их основных вида: двигатели переменного и постоянного тока. Разница между ними, как понятно из названия, заключается в типе питающего тока. В данной статье речь пойдет о первом виде – электродвигателе переменного тока

Устройство и принцип работы

Основная движущая сила любого электрического двигателя – электромагнитная индукция. Электромагнитная индукция, если описать ее в двух словах – это появление силы тока в проводнике, помещенном в переменное магнитное поле. Источником переменного магнитного поля является неподвижный корпус двигателя с размещенными на нем обмотками – статор, подключенный к источнику переменного тока. В нем расположен подвижный элемент – ротор, в котором и возникает ток. По закону Ампера на заряженный проводник, помещенный в магнитное поле, начинает действовать электродвижущая сила – ЭДС, которая вращает вал ротора. Таким образом, электрическая энергия, которая подается на статор, превращается в механическую энергию ротора. К вращающемуся валу можно подключать различные механизмы, выполняющие полезную работу.

Электродвигатели переменного тока делятся на синхронные и асинхронные. Разница между ними в том, что в первых ротор и магнитное поле статора вращаются с одной скоростью, а во вторых ротор вращается медленнее, чем магнитное поле. Отличаются они и по устройству, и по принципу работы.

Асинхронный двигатель

Устройство асинхронного двигателя

На статоре асинхронного двигателя закреплены обмотки, создающие переменное вращающееся магнитное поле, концы которой выводятся на клеммную коробку. Поскольку при работе двигатель нагревается, на его валу устанавливается вентилятор системы охлаждения.

Ротор асинхронного двигателя выполнен с валом как одно целое. Он представляет собой металлические стержни, замкнутые между собой с двух сторон, из-за чего такой ротор еще именуется короткозамкнутым. Своим видом он напоминает клетку, поэтому его часто называют «беличьим колесом» Более медленное вращение ротора в сравнении с вращением магнитного поля – результат потери мощности при трении подшипников. Кстати, если бы не было этой разницы в скорости, ЭДС бы не возникала, а без нее не было бы и тока в роторе и самого вращения.

Магнитное поле вращается за счет постоянной смены полюсов. При этом соответственно меняется направление тока в обмотках. Скорость вращения вала асинхронного двигателя зависит от числа полюсов магнитного поля.

Синхронный двигатель

Устройство синхронного двигателя

Устройство синхронного электродвигателя немного отличается. Как понятно из названия, в этом двигателе ротор вращается с одной скоростью с магнитным полем. Он состоит из корпуса с закрепленными на нем обмотками и ротора или якоря, снабженного такими же обмотками. Концы обмоток выводятся и закрепляются на коллекторе. На коллектор или токосъемное кольцо подается напряжение посредством графитовых щеток. При этом концы обмоток размещены таким образом, что одновременно напряжение может подаваться только на одну пару.

В отличие от асинхронных на ротор синхронных двигателей напряжение подается щетками, заряжая его обмотки, а не индуцируется переменным магнитным полем. Направление тока в обмотках ротора меняется параллельно с изменением направления магнитного поля, поэтому выходной вал всегда вращается в одну сторону. Синхронные электродвигатели позволяют регулировать скорость вращения вала путем изменения значения напряжения. На практике для этого обычно используются реостаты.

Краткая история создания

Впервые возможность превратить электричество в механическую энергию открыл британский ученый М.Фарадей еще в 1821 году. Его опыт с проводом, помещенным в ванну с ртутью, оснащенной магнитом, показал, что при подключении провода к источнику электроэнергии он начинает вращаться. Этот нехитрый опыт наверняка многие помнят по школе, правда, ртуть там заменяется безопасным рассолом. Следующим шагом в изучении этого феномена было создание униполярного двигателя – колеса Барлоу. Никакого полезного применения он так и не нашел, зато наглядно демонстрировал поведение заряженного проводника в магнитном поле.

На заре истории электродвигателей ученые пытались создать модель с сердечником, двигающимся в магнитном поле не по кругу, а возвратно-поступательно. Такой вариант был предложен, как альтернатива поршневым двигателям. Электродвигатель в привычном для нас виде впервые был создан в 1834 году русским ученым Б.С. Якоби. Именно он предложил идею использования вращающегося в магнитном поле якоря, и даже создал первый рабочий образец.

Первый асинхронный двигатель, в основе работы которого заложено вращающееся магнитное поле, появился в 1870 году. Авторами эффекта вращающегося магнитного поля независимо друг от друга стали два ученых: Г.Феррарис и Н. Тесла. Последнему принадлежит также идея создания бесколлекторного электродвигателя. По его чертежам были построены несколько электростанций с применением двухфазных двигателей переменного тока. Следующей более удачной разработкой оказался трехфазный двигатель, предложенный М.О. Доливо-Добровольским. Его первая действующая модель была запущена в 1888 году, после чего последовал ряд более совершенных двигателей. Этот русский ученый не только описал принцип действия трехфазного электродвигателя, но и изучал различные типы соединений фаз (треугольник и звезда), возможность использование разных напряжений тока. Именно он изобрел пусковые реостаты, трехфазные трансформаторы, разработал схемы подключения двигателей и генераторов.

Особенности электродвигателя переменного тока, его достоинства и недостатки

На сегодня электродвигатели являются одними из самых распространенных видов силовых установок, и тому есть немало причин. У них высокий КПД порядка 90%, а иногда и выше, довольно низкая себестоимость и простая конструкция, они не выделяют вредных веществ в процессе эксплуатации, дают возможность плавно менять скорость во время работы без использования дополнительных механизмов типа коробки передач, надежны и долговечны.

Среди недостатков всех типов электромоторов — отсутствие высокоемкостного аккумулятора электроэнергии для автономной работы.

Основное отличие электродвигателя переменного тока от его ближайшего родственника – электродвигателя постоянного тока – заключается в том, что первый питается переменным током. Если сравнивать их функциональные возможности, первый менее мощный, у него сложно регулировать скорость в широком диапазоне, он имеет меньший КПД.

Если же сравнивать асинхронный и синхронный электродвигатель переменного тока, то первый имеет более простую конструкцию и лишен «слабого звена» — графитовых щеток. Именно они обычно первыми выходят из строя при поломке синхронных двигателей. Вместе с тем, у него сложно получить и регулировать постоянную скорость, которая зависит от нагрузки. Синхронные двигатели позволяют регулировать скорость вращения с помощью реостатов.

Сфера применения

Электродвигатели переменного тока широко используются практически во всех сферах. Ими оснащаются электростанции, их используют в автомобиле- и машиностроении, есть они и в домашней бытовой технике. Простота их конструкции, надежность, долговечность и высокий показатель КПД делает их практически универсальными.

Асинхронные двигатели нашли применение в приводных системах различных станков, машин, центрифуг, вентиляторов, компрессоров, а также бытовых приборов. Трехфазные асинхронные двигатели являются наиболее распространенными и востребованными. Синхронные двигатели используются не только в качестве силовых агрегатов, но и генераторов, а также для привода крупных установок, где важно контролировать скорость.

Схема подключения электродвигателя к сети

Электродвигатели переменного тока бывают трех и однофазные.
Асинхронные однофазные двигатели имеют на корпусе 2 вывода и подключить их к сети не составляет трудности. Т.к. вся бытовая электрическая сеть в основном однофазная 220В и имеет 2 провода — фаза и ноль. С синхронными все намного интереснее, их тоже можно подключить с помощью 2 проводов, достаточно обмотки ротора и статора соединить. Но соединять их нужно так, чтобы обмотки однополюсного намагничивания ротора и статора располагались напротив друг друга.
Сложности представляют двигатели для 3ех фазной сети. Ну во-первых у таких двигателей в основном в клеммной коробке 6 выводов и это означает что обмотки двигателя нужно подключать самому, а во-вторых их обмотки можно подключать разными способами — по типу «звезда» и «треугольник». Ниже приведен рисунок соединения клем в клеммной коробке, в зависимости от типа соединения обмоток.

Подключение одного и того же электродвигателя разным способом в одну и туже электрическую сеть приведет к потреблению разной мощности. При этом не правильное подключение электродвигателя, может привести к расплавлению обмоток статора.

Обычно асинхронные двигатели предназначены для включения в трехфазную сеть на два разных напряжения, отличающиеся в раз. Например, двигатель рассчитан для включения в сеть на напряжения 380/660 В. Если в сети линейное напряжение 660 В, то обмотку статора следует соединить звездой, а если 380 В, то треугольником. В обоих случаях напряжение на обмотке каждой фазы будет 380 В. Выводы обмоток фаз располагают на панели таким образом, чтобы соединения обмоток фаз было удобно выполнять посредством перемычек, без перекрещивания последних. В некоторых двигателях небольшой мощности в коробке выводов имеется лишь три зажима. В этом случае двигатель может быть включен в сеть на одно напряжение (соединение обмотки статора такого двигателя звездой или треугольником выполнено внутри двигателя).

Принципиальная схема включения в трехфазную сеть асинхронного двигателя с фазным ротором показана на рисунке. Обмотка ротора этого двигателя соединена с пусковым реостатом ЯР, создающим в цепи ротора добавочное сопротивление Rдобав.

Электродвигатель переменного тока | это… Что такое Электродвигатель переменного тока?

ТолкованиеПеревод

Электродвигатель переменного тока

Электродвигатели разной мощности (750 Вт, 25 Вт, к CD-плееру, к игрушке, к дисководу)

Электрический двигатель — это, электрическая машина, в которой электрическая энергия преобразуется в механическую, побочным эффектом является выделение тепла.

Классификация электродвигателей

Двигатель постоянного тока — электрический двигатель, питание которого осуществляется постоянным током;
- Коллекторные двигатели постоянного тока. Разновидности:
  - С возбуждением постоянными магнитами;
  - С параллельным соединением обмоток возбуждения и якоря;
  - С последовательным соединением обмоток возбуждения и якоря;
  - Со смешанным соединением обмоток возбуждения и якоря;
- Бесколлекторные двигатели постоянного тока (вентильные двигатели) с электронным переключателем тока;

Вращающееся магнитное поле

Двигатель переменного тока — электрический двигатель, питание которого осуществляется переменным током, имеет две разновидности:
- Синхронный электродвигатель — электродвигатель переменного тока, ротор которого вращается синхронно с магнитным полем питающего напряжения;
- Асинхронный электродвигатель — электродвигатель переменного тока, в котором частота вращения ротора отличается от частоты вращающего магнитного поля, создаваемого питающим напряжением.

Однофазные — запускаются вручную, или имеют пусковую обмотку, или имеют фазосдвигающую цепь
Двухфазные — в том числе конденсаторные.
Трёхфазные
Многофазные

Шаговые двигатели — Электродвигатели, которые имеют конечное число положений ротора. Заданное положение ротора фиксируется подачей питания на соответствующие обмотки. Переход в другое положение осуществляется путём снятия напряжения питания с одних обмоток и передачи его на другие.

Вентильные двигатели — Электродвигатели, выполненные в виде замкнутой системы с использованием датчика положения ротора (ДПР), системы управления (преобразователя координат) и силового полупроводникового преобразователя (инвертора).

Универсальный коллекторный двигатель (УКД) — коллекторный электродвигатель, который может работать и на постоянном токе и на переменном токе.

Из-за связи с низкой частотой сети (50 Герц) асинхронные и синхронные двигатели имеют больший вес и размеры, чем коллекторный двигатель постоянного тока и универсальный коллекторный двигатель той же мощности. При применении выпрямителя и инвертора с частотой значительно большей 50 Гц вес и размеры асинхронных и синхронных двигателей приближаются к весу и размерам коллекторного двигателя постоянного тока и универсального коллекторного двигателя той же мощности.

Синхронный двигатель с датчиком положения ротора и инвертором является электронным аналогом коллекторного двигателя постоянного тока.

История.

Принцип преобразования электрической энергии в механическую энергию электромагнитным полем был продемонстрирован британским учёным Майклом Фарадеем в 1821 и состоял из свободно висящего провода, окунающегося в пул ртути. Постоянный магнит был установлен в середине пула ртути. Когда через провод пропускался ток, провод вращался вокруг магнита, показывая, что ток вызывал циклическое магнитное поле вокруг провода. Этот двигатель часто демонстрируется в школьных классах физики, вместо токсичной ртути используют рассол. Это — самый простой вид из класса электрических двигателей. Последующим усовершенствованием является Колесо Барлова. Оно было демонстрационным устройством, непригодным в практических применениях из-за ограниченной мощности.

Ссылки

Wikimedia Foundation.
2010.

Игры ⚽ Нужно решить контрольную?

Электродвигатель, завод
Электрогитарист

Полезное

Что такое двигатель переменного тока и как он работает?

Большинство приборов, оборудования и инструментов, которыми мы ежедневно пользуемся, приводятся в действие двигателем переменного тока. Все, что можно подключить, скорее всего, будет питаться от двигателя переменного тока. Вот почему двигатели переменного тока можно назвать сердцем многих машин, которые мы используем каждый день. Это источник питания для различных применений благодаря своей гибкости, эффективности и бесшумной работе.

Двигатель переменного тока

Двигатель переменного тока представляет собой тип электродвигателя, в котором используется явление электромагнитной индукции. Переменный ток приводит в движение этот электродвигатель. Это тип электрического тока, который периодически меняет направление и непрерывно меняет свою величину со временем.

Этот ток отличается от постоянного тока, который течет только в одном направлении. Двигатель переменного тока может предложить сравнительно эффективный метод производства механической энергии из простого электрического входного сигнала.

Двигатель переменного тока обычно состоит из двух основных частей: статора и ротора. Статор остается снаружи, что является неподвижной частью двигателя. Он имеет катушки и питается переменным током для создания вращающегося магнитного поля.

Ротор остается внутри, это вращающаяся часть двигателя. Он создает второе вращающееся магнитное поле, будучи прикрепленным к выходному валу. Постоянные магниты, магнитное сопротивление или электрическая обмотка могут создавать магнитное поле ротора.

Как работает двигатель переменного тока?

Чтобы понять, как именно работает двигатель переменного тока, нам нужно знать его основные характеристики. Двигатель переменного тока отличается от многих других типов двигателей, особенно двигателей постоянного тока. Но основной причиной этого является тот факт, что он работает исключительно на переменном токе.

Переменный ток или заряд – это ток, направление потока которого по цепи через равные промежутки времени меняется на противоположное. Это также означает, что напряжение в цепи переменного тока периодически изменяется, тогда как в цепи постоянного тока остается относительно постоянным.

Теперь двигатель переменного тока использует устройство, называемое генератором переменного тока, для создания переменного направления заряда. Это специализированный тип электрического генератора. Когда электричество проходит через вращающийся вал, в этом генераторе обычно создается ротор, электромагнитное поле или ЭДС.

Тем временем статор вращается вокруг себя или в наборе статических проволочных катушек. Когда ротор вращается относительно статора, результирующая ЭДС меняет направление или полярность в заданных точках относительно статора.

Это происходит потому, что заряженный ротор вращается вокруг неподвижной оси. В результате переключения полярности периодическое изменение направления тока в двигателе переменного тока происходит через регулярные и предсказуемые промежутки времени. Все это можно сравнить с поршнем или лопастью, которая перемещает воду по системе воздуховодов.

Когда поршень перемещает воду внутрь и наружу с постоянной скоростью, он по очереди толкает воду вперед и назад по каналу.

Заключение

Несмотря на то, что двигатель переменного тока имеет простую конструкцию, похожую на магнитный привод – статор с медной обмоткой и роторный механизм. Но двигатель переменного тока — это недорогой и высокоэффективный механизм, используемый во многих приложениях. Везде, где используются электроприборы, двигатели переменного тока применяются в тяжелых промышленных и бытовых условиях, независимо от их типов и категорий.

Читайте также

В чем разница между двигателями переменного тока и двигателями постоянного тока?

Существует много различий между двигателями переменного и постоянного тока. Наиболее очевидным отличием является тип тока, который каждый двигатель превращает в энергию: переменный ток в случае двигателей переменного тока и постоянный ток в случае двигателей постоянного тока. Двигатели переменного тока известны своей повышенной выходной мощностью и эффективностью, в то время как двигатели постоянного тока ценятся за контроль скорости и диапазон мощности. Двигатели переменного тока доступны в однофазной или трехфазной конфигурации, а двигатели постоянного тока всегда однофазные.

Подробнее о двигателях переменного тока

В двигателе переменного тока энергия поступает от магнитных полей, создаваемых катушками, намотанными на выходной вал. Двигатели переменного тока состоят из нескольких частей, включая статор и ротор. Двигатели переменного тока эффективны, долговечны, бесшумны и универсальны, что делает их жизнеспособным решением для многих нужд производства электроэнергии.

Два типа двигателей переменного тока включают:

Синхронный: Синхронный двигатель вращается с той же скоростью, что и частота питающего тока, что и дало название двигателю. Синхронные двигатели состоят из статора и ротора. Синхронные двигатели используются в самых разных областях.
Асинхронный: Асинхронные двигатели — это самые простые и надежные электродвигатели. Эти электродвигатели переменного тока состоят из двух электрических узлов: обмотки статора и узла ротора. Электрический ток, необходимый для вращения ротора, создается электромагнитной индукцией, создаваемой обмоткой статора. Асинхронные двигатели являются одними из наиболее часто используемых типов двигателей в мире.

Двигатели переменного тока используются в ряде приложений, включая насосы для пищевых продуктов, водонагреватели, оборудование для газонов и сада и многое другое.

Подробнее о двигателях постоянного тока

Энергия, используемая двигателем постоянного тока, поступает от батарей или другого источника энергии, обеспечивающего постоянное напряжение. Двигатели постоянного тока состоят из нескольких частей, наиболее заметными из которых являются подшипники, валы и редуктор или шестерни. Двигатели постоянного тока обеспечивают лучшее изменение скорости и контроль, а также создают больший крутящий момент, чем двигатели переменного тока.

Два типа двигателей постоянного тока включают:

Коллекторные: Коллекторные двигатели, один из старейших типов двигателей, представляют собой электродвигатели с внутренней коммутацией, работающие от постоянного тока. Коллекторные двигатели состоят из ротора, щеток, оси. Заряд и полярность щеток определяют направление и скорость двигателя.
Бесколлекторный: В последние годы бесколлекторные двигатели приобрели популярность во многих областях, в основном благодаря их эффективности. Бесщеточные двигатели сконструированы так же, как и щеточные, за исключением, конечно, щеток. Бесщеточные двигатели также включают в себя специальные схемы для управления скоростью и направлением. В бесщеточных двигателях вокруг ротора установлены магниты, что повышает эффективность.

Двигатели постоянного тока используются в самых разных устройствах, включая электрические инвалидные коляски, ручные опрыскиватели и насосы, кофемашины, внедорожное оборудование и многое другое.

Каким подготовительным кодом программируется стандартный цикл сверления: Подготовительные коды системы ЧПУ HAAS. — LAUFER-CNC

Опубликовано: 09.07.2023 в 01:51

Автор: admin

Категории: Популярное

Подготовительные коды системы ЧПУ HAAS. — LAUFER-CNC

Подготовительные коды системы ЧПУ HAAS.

G-коды используются для задания конкретных действий станка, например, простых движений или функций сверления. Ими можно задавать также и более сложные действия, от циклов сверления болтовых отверстий до не вертикальной обработки.

G-коды делятся на группы. Каждая группа является командами определенного назначения. К примеру, G-коды группы 1 задают движение по осям станка из точки в точку, а группа 7 относится к функции коррекции на инструмент

В каждой группе есть основной G-код, так называемый G-код по умолчанию. Это код, который используется станком в том случае, если не указан другой код данной группы К примеру, если запрограммировать движение осей X, Y и Z как X-2. Y-3. Z-4. позиционирование произойдет с использованием G00. (Следует иметь в виду, что правильным подходом к программированию является использование G-кода перед любыми перемещениями).

G-коды по умолчанию для каждой группы отображаются на экране Current Commands (Текущие команды) в правом верхнем углу. Если задается другой G-код из данной группы, он отображается на экране Текущие команды.

G-коды могут быть модальными и не модальными. Модальный G-код, будучи заданным, действует до конца программы или до тех пор, пока не будет задан другой G-код той же группы. Не модальный G-код действует только в пределах строки; следующая строка программы не подпадает под действие не модального G-кода из предыдущих строк.

Не модальными являются коды группы 00, остальные группы кодов модальные. G-коды группы 01 отменяют коды группы 09 (стандартные циклы), к примеру, если активен стандартный цикл (от G73 до G89), использование G00 или G01 отменит стандартный цикл.

Стандартные циклы

Стандартные циклы используются для упрощения программирования обработки детали, например, для большинства часто повторяемых операций оси Z, таких как сверление, нарезание резьбы или расточка. Стандартные циклы не будут работать с кодами G группы 00. Для дальнейшей информации и примеров программ см. конкретные G-коды стандартный циклов.

G00 Быстрое перемещение (группа 01)

G01 Перемещение с использованием линейной интерполяции (группа 01)

G02 Перемещение с использованием круговой интерполяции по часовой стрелке /

G03 Перемещение с использованием круговой интерполяции против часовой стрелки (группа 01)

G04 Пауза (группа 00)

G09 Точная остановка (группа 00)

G10 Установленные смещения (группа 00)

G12 Фрезерование глубоких выемок по часовой стрелке/

G13 Фрезерование глубоких выемок против часовой стрелки (группа 00)

G17 Плоскость XY, G18 плоскость ZX и G19 плоскость YZ (группа 02)

G20 Выбор измерения в дюймах /

G21 Выбор измерения в метрических единицах (группа 06)

G28 Возврат в нуль станка через опциональную точку отсчета G29 (группа 00)

G29 Возврат из точки отсчета (группа 00)

G31 Подача до пропуска (группа 00)

G35 Автоматическое измерение диаметра инструмента (группа 00)

G36 Автоматическое измерение центра смещения детали (группа 00)

G37 Автоматическое измерение смещения инструмента (группа 00)

G40 Отмена коррекции на режущий инструмент (группа 07)

G41 Двухмерная коррекция на режущий инструмент влево/

G42 Двухмерная коррекция на режущий инструмент вправо (группа 07)

G43 Коррекция на длину инструмента + (Прибавление) /

G44 Коррекция на длину инструмента — (Вычитание) (группа 08)

G47 Гравировка текста (группа 00)

G49 Отмена G43/G44/G143 (Группа 08)

G50 Отмена масштабирования (группа 11)

G51 Масштабирование (группа 11)

G52 Установка системы рабочих координат YASNAC (группа 00 или 12)

G53 Не модальный выбор координат станка (группа 00)

G54-59 Выбор системы рабочих координат #1 — #6 (группа 12)

G60 Позиционирование в одном направлении (группа 00)

G61 Режим точной остановки (группа 13)

G64 Отмена G61 (группа 13)

G68 Поворот (группа 16)

G69 Отмена поворота G68 (группа 16)

G70 Круг болтовых отверстий (группа 00)

G71 Дуга болтовых отверстий (группа 00)

G72 Болтовые отверстия вдоль угла (группа 00)

G73 Стандартный цикл скоростного сверления со ступенчатой подачей (группа 09)

G74 Стандартный цикл реверсного нарезания резьбы (группа 09)

G76 Стандартный цикл чистовой расточки (группа 09)

G77 Стандартный цикл растачивания в обратном направлении (группа 09)

G80 Отмена стандартного цикла (группа 09)

G81 Стандартный цикл сверления (группа 09)

G82 Стандартный цикл засверливания (группа 09)

G83 Стандартный цикл обычного сверления со ступенчатой подачей (группа 09)

G84 Стандартный цикл нарезания резьбы (группа 09)

G85 Стандартный цикл расточки (группа 09)

G86 Стандартный цикл расточки и останова (группа 09)

G87 Стандартный цикл расточки и ручного отвода (группа 09)

G88 Стандартный цикл расточки, паузы и ручного отвода (группа 09)

G89 Стандартный цикл расточки, паузы и отвода (группа 09)

G90 Команды абсолютного позиционирования (группа 03)

G91 Команды позиционирования приращениями (группа 03)

G92 Установка значений смещений системы рабочих координат (группа 00)

G93 Режим обратно зависимой подачи (группа 05)

G94 Режим подачи в минуту (группа 05)

G95 Подача на оборот (группа 05)

G98 Возврат в начальную точку стандартного цикла (группа 10)

G99 Возврат в плоскость R стандартного цикла (группа 10)

G100 Отмена зеркального отображения (группа 00)

G101 Включение зеркального отображения (группа 00)

G102 Программируемый вывод на RS-232 (группа 00)

G103 Предел буферизации блоков (группа 00)

G107 Цилиндрическое отображение (группа 00)

G110-G129 Система координат #7-26 (группа 12)

G136 Автоматическое измерение центра смещения детали (группа 00)

G141 Положительная трехмерная коррекция на режущий инструмент (группа 07)

G143 Положительная коррекция на длину инструмента по пятой оси (группа 08)

G150 Фрезерование глубоких выемок общего назначения (группа 00)

G153 Стандартный цикл скоростного сверления со ступенчатой подачей с использованием пятой оси (группа 09)

G154 Выбор рабочих координат P1-P99 (группа 12)

G155 Стандартный цикл реверсного нарезания резьбы с использованием пятой оси (группа 09)

G161 Стандартный цикл сверления с использованием пятой оси (группа 09)

G162 Стандартный цикл засверливания с использованием пятой оси (группа 09)

G163 Стандартный цикл обычного сверления со ступенчатой подачей с использованием пятой оси (группа 09)

G164 Стандартный цикл нарезания резьбы с использованием пятой оси (группа 09)

G165 Стандартный цикл расточки с использованием пятой оси (группа 09)

G166 Стандартный цикл расточки и останова с использованием пятой оси (группа 09)

G169 Стандартный цикл расточки и паузы с использованием пятой оси (группа 09)

G174 Невертикальное жесткое нарезание резьбы против часовой стрелки (группа 00)

G184 Невертикальное жесткое нарезание резьбы по часовой стрелке (группа 00)

G187 Контроль точности (группа 00)

G188 Получение программы из таблицы планировки приспособлений (группа 00)

Цикл сверления G81 Fanuc и Haas

Цикл сверления G81 используется для простых операций сверления / точечного сверления.

Элементы управления фрезерными станками с ЧПУ, такие как Fanuc, Haas и т. д., имеют множество стандартных постоянных циклов, встроенных в систему управления с ЧПУ, эти постоянные циклы облегчают жизнь программиста / установщика / оператора станка с ЧПУ, поскольку постоянные циклы легко программировать и отлаживать.

Синтаксис

G81 X... Y... Z... R... K... F...

Параметр	Описание
X	Положение отверстия по оси X.
Y	Положение отверстия по оси Y.
Z	Глубина, инструмент будет перемещаться с подачей на глубину Z, начиная с плоскости R.
R	Положение плоскости R.
K	Количество повторений цикла (при необходимости)
F	Скорость подачи.

После определения цикла сверления G81 постоянный цикл повторяется в каждой позиции XY в последовательных кадрах. Таким образом, он должен быть отменен с помощью G80.

Использование

N30 G81 X10 Y30 Z-17 R2 F75
N40 Y10
N50 X30
N60 Y30
N70 X90
N80 Y10
N90 G80

В приведенном выше примере сверление начнется с цикла сверления G81 в X10 Y30, поэтому первое сверление будет в X10 Y30, затем второе в Y10, третье в X30, четвертое в Y30, пятое в X90 и последнее в Y10, потому что следующий блок имеет код G80, поэтому цикл сверления больше не будет повторяться.

Работающий

Здесь кратко описано, как работает цикл сверления G81,

1- Ускоренный переход к заданному положению оси x, y (положение сверления).
2- Ускоренный переход в положение плоскости R.
3- Сверление с заданной подачей из положения R-плоскости в положение Z-глубины.
4- Ускоренный переход на начальный уровень или R-плоскость зависит от режимов G98, G99.

Рабочий цикл сверления G81

G98 G99 Режимы

После завершения глубины сверления возврат осуществляется с помощью быстрой подачи, высоту возврата можно регулировать с помощью G98 или G99.

G98 Drill вернется на начальный уровень
G99 Drill вернется в R-плоскость.

G98, G99 можно использовать несколько раз во время цикла сверления.

Пример

N30 G81 X10 Y30 Z-17 R2 F75
N40 Y10
N50 G98 X30
N60 G99 Y30
N70 X90
N80 Y10
N90 G80

Повторное сверление

С помощью цикла сверления G81 операцию сверления можно повторять несколько раз. Сверление повторяется K раз, если этот параметр задан с циклом сверления G81.

Повторное сверление обычно используется в инкрементальном режиме G91, и хорошим примером повторного сверления является сверление по решетчатой пластине. ниже приведен пример повторного сверления.

Рабочие примеры

Пример цикла сверления G81

Н10 Т1 М06
N20 G90 G54 G00 X30 Y25
N30 S1200 M03
N40 G43 Н01 Z5 M08
N50 G81 Z-10 R2 F75
N60 X80 Y50
N70 G80 G00 Z100 M09
N80 M30

G98 G99 Пример

Использование цикла сверления G81 с G98 G99

N10 M06 T1
N20 G90 G00 X12.5 Y10 Z12 S1000 M03
N30 G99 G81 X12. 5 Y10 Z-17 R2 F75
N40 Y30
N50 G98 X57.5
N60 G99 Y10
N70 G91 G80 G28 X0 Y0 Z0 M05
N80 M30

Пример повторного сверления G81

Повторное сверление с циклом сверления G81

T1 M6
G00 G90 G40 G21 G17 G94
G54 X0 Y0 S1000 M03
G43 h2 Z100
Z3
G81 G99 G91 X20 Y20 R3 Z-20 K3 F100 M08
G80
G00 G90 Z100
M30

ИЛИ

T1 M6
G00 G90 G40 G21 G17 G94
G54 X20 Y20 S1000 M03
G43 h2 Z100
Z3
G81 G99 R3 Z-20 F100 M08
G91 X20 Y20 K2
 G80
G00 G90 Z100
M30

Сверление двухступенчатого блока с циклом сверления G81

Пример программы цикла сверления G81, который показывает, как можно экономично сверлить ступенчатый блок.
Программный код ЧПУ не требует пояснений, никаких сложных методов не используется.

Двухступенчатый блок для сверления G81

Пример кода программы фрезерования с ЧПУ с постоянным циклом сверления

N10 T4 M6 (СВЕРЛО 8 ”)
N15 G90 G54 G00 X15 Y15
N20 S1000 M3 F100
N25 G43 H01 Z2 M8
N30 G81 R2 Z-42
N35 X65
N40 Y85 R-13
 N45 X15
N50 G80 Z50 M5
N55 M30

Сверлильная сетка с циклом сверления G81 — Пример программы ЧПУ

Мастерские станков с ЧПУ имеют дело с разнообразными компонентами, конечно, машинисты с ЧПУ программируют и обрабатывают их.
Но специалисты по ЧПУ также должны понимать и применять на практике новые и экономичные способы обработки детали.

Следующий пример программирования с ЧПУ может быть запрограммирован различными способами. Метод программирования, используемый в этом примере программы, использует цикл сверления G81 с режимом инкрементального программирования G91, что упрощает программирование.

Система ЧПУ Fanuc использует K с циклом сверления G81 для повторения цикла сверления.
В системе ЧПУ Haas используется L для повторения цикла сверления G81.

Следующая программа с ЧПУ написана для станка с ЧПУ HAAS, но может быть легко преобразована для ЧПУ Fanuc.

Вы также можете прочитать другой пример программирования с ЧПУ, который показывает ту же технику для ЧПУ Siemens.

Программа для сверления решетчатой пластины с помощью G81

Сверлильная сетка с циклом сверления

03400 (сетка для сверления)
T1 M06
G00 G90 G54 X1.0 Y-1.0 S2500 M03
G43 H01 Z.1 M08
G81 Z-1.5 F15. R.1
 G91 X1.0 L9
 G90 Y-2.0 (Или оставайтесь в G91 и повторите Y-1.0)
G91 X-1.0 L9
 G90 Y-3.0
G91 X1.0 L9
 G90 Y-4.0
G91 X-1.0 L9
 G90 Y-5.0
G91 X1.0 L9
 G90 Y-6.0
G91 X-1.0 L9
G90 Y-7.0
G91 X1.0 L9
 G90 Y-8.0
G91 X1.0 L9
 G90 Y-9,0
G91 X1.0 L9
 G90 Y-10,0
G91 X1.0 L9
 G00 G90 G80 Z1.0 M09
G28 G91 Y0 Z0
M30

В приведенной выше программе с ЧПУ G90 Абсолютный режим программирования используется при запуске нового ряда для сверления. Хотя можно использовать программирование G91 Incremen0tal, но использование G90 делает эту программу легкой для чтения, понимания и отладки (если что-то пойдет не так).

Повторите сверление с циклом сверления G81 и программой примера G91

Вот еще один пример программирования цикла сверления G81, который иллюстрирует использование повторного сверления в режиме инкрементального программирования G91.

Повторное сверление с циклом сверления G81

Повторное сверление с циклом сверления G81 и G91

O1000
T1 M6
G00 G90 G40 G21 G17 G94
G54 X20 Y10 S1000 M03
G43 h2 Z100
Z3
G81 G99 R3 Z-20 F350 M08
G91 X10 Y10 K4
 G80
G00 G90 Z100
M30

Пример программы фрезерования с ЧПУ с постоянным циклом сверления

Пример кода программы фрезерования с ЧПУ с постоянным циклом сверления

O10075
N1 T16 M06
N2 G90 G54 G00 X0,5 Y-0,5
N3 S1450 M03
N4 G43 h26 Z1. M08
N5 G81 G99 Z- 0.375 R0.1 F9.
N6 X1,5
N7 Y-1,5
N8 X0,5
N9 G80 G00 Z1. M09
N10 G53 G49 Z0. M05
N11 M30

Пояснение

O10075 Номер программы (в памяти ЧПУ много программ, поэтому они различаются по номеру).

N1- Замена инструмента (M06) на инструмент № 16

N2- Инструмент быстро перемещается (G00) в первую позицию сверления X0,5 Y-0,5 с учетом нулевого смещения-№. 1 (G54)

N3- Шпиндель начинает вращаться по часовой стрелке (M03) со скоростью 1450 об / мин (S1450).

N4- Сверло проходит глубину Z1. с учетом коррекции на длину инструмента (G43 h26) включается подача СОЖ (M08).

N5- Параметры цикла сверления (G81), глубина сверления (Z) и подача резания (F) задаются, с помощью этой команды выполняется первое сверление в текущей позиции (X0,5 Y-0,5).

N6- По мере продолжения цикла сверления он работает с каждым перемещением оси, поэтому следующее сверление выполняется на X1,5

N7- Третье отверстие на Y-1.5

N8- Четвертое отверстие на X0,5

N9- Цикл сверления отменен (G80), охлаждающая жидкость отключена (M09).

N10- Принимая во внимание систему координат станка (G53), сверло переводится в положение Z0. Коррекция на длину инструмента отменяется (G49), вращение фрезы останавливается (M05).

N11- Программа обработки ЧПУ завершена.

Коды G и M

Код	Описание
Т	Инструмент № использовал.
M06	Команда смены инструмента.
G90	Абсолютное программирование
G54	Смещение нуля № 1
G00	Быстрый ход
S	Скорость вращения фрезы
M03	Вращение фрезы по часовой стрелке
G43	Компенсация длины инструмента.
M08	Охлаждающая жидкость включена.
G81	Цикл сверления Fanuc.
F	Скорость подачи.
G80	Отмена стандартного цикла.
M09	Охлаждающая жидкость отключена.
G53	Выбор системы координат станка.
G49	Отмена коррекции на длину инструмента.
M05	Остановка вращения фрезы.
M30	Конец программы обработки ЧПУ.

Каждый код G для вашего ЧПУ [Полный список]

Выбор плоскости

G17 — Выбор плоскости XY

Подавляющее большинство перемещений в программах ЧПУ будет относительно плоскости XY. Выбор плоскости влияет на то, как обрабатываются G02, G03, компенсация на режущий инструмент и некоторые постоянные циклы.

G18 — Выбор плоскости XZ

Выбор плоскости влияет на то, как обрабатываются G02, G03, компенсация на режущий инструмент и некоторые постоянные циклы. G18 сообщает станку, что вы обрабатываете радиусы вокруг оси Y.

G19 — Выбор плоскости YZ

Выбор плоскости влияет на то, как обрабатываются G02, G03, компенсация на режущий инструмент и некоторые постоянные циклы. G19 сообщает станку, что вы обрабатываете радиусы вокруг оси Z.

Режимы единиц измерения

Коды компенсации

Смещения работы

Постоянные циклы

Просверлите отверстие, просверлив несколько раз, затем немного втянув его, а затем просверлив глубже. Часто используется для дробления стружки при сверлении.

Подробнее о коде G73

Цикл нарезания резьбы левой или обратной резьбой. Во время этого цикла шпиндель должен вращаться в обратном направлении. Станок подаст до дна отверстия, а затем изменит направление вращения шпинделя и выйдет из отверстия.

Узнайте больше о коде G74

G76 — Стандартный цикл чистового растачивания

Растачивает отверстие, затем останавливает шпиндель, отводит инструмент от поверхности и быстро отводит инструмент из отверстия.

Просверливает отверстие, остается на дне отверстия в течение заданного времени, а затем быстро выдвигается из отверстия.

Подробнее о коде G82

Станок будет сверлить отверстия, быстро выдвигаясь из отверстия между каждым шагом, чтобы помочь очистить сверло от стружки.

Подробнее о коде G83

Стандартный цикл нарезания резьбы со шпинделем, вращающимся по часовой стрелке. ЧПУ подаст до дна отверстия, а затем изменит направление шпинделя и выйдет из отверстия.

Подробнее о коде G84

Станок будет подавать до дна отверстия, а затем быстро выдвигаться. Инструмент не отрывается от поверхности, что может оставить след от инструмента на отверстии.

Подробнее о коде G86

G87 — Цикл обратного растачивания

Растачивает отверстие снизу вверх. Это обратное направление кода G86.

G88 — Цикл растачивания с задержкой

Рассверливает отверстие и затем останавливается на дне в течение заданного времени.

G89 — Цикл обратного растачивания с выдержкой

Станок будет подавать до дна отверстия, делать паузу в течение заданного времени, а затем быстро отводить. Инструмент не отрывается от поверхности, что может оставить след от инструмента на отверстии.

Коды отмены

G50 — Отмена масштабирования

Выключает режим масштабирования.

Режимы позиционирования

Все местоположения перемещения относятся к фиксированному нулю, такому как рабочее смещение (G54, G55 и т. д.) или исходное положение станка.

Узнайте больше о коде G90

Скорости и подачи

G94 — Режим подачи в минуту

Устанавливает скорость подачи в единицах (дюймы/мм) в минуту. Инструмент будет двигаться с заданной скоростью.

G95 — режим подачи за оборот

Устанавливает скорость подачи в единицах (мм/дюймы) за оборот. Инструмент будет перемещаться с заданной скоростью при каждом обороте шпинделя.

G96 — Постоянная скорость резания

Скорость вращения шпинделя будет изменяться для поддержания одинаковой скорости резания материала.

G97 — Постоянная скорость шпинделя

Шпиндель будет работать с постоянным числом оборотов в минуту.

Возврат самолета

После постоянного цикла инструмент отводится в указанное место. Может быть полезно, чтобы избежать зажимных приспособлений.

Узнайте больше о коде G99

Редко используемые G-коды

Краткое руководство по G-коду G81 CNC [Стандартное сверление]

Содержание

Что делает код G81?

G81 вызывает стандартный постоянный цикл сверления.

Это модальная функция, позволяющая станку (токарному или фрезерному станку) выполнять операцию сверления и отвода за один проход.

Станок просверлит отверстие одним выстрелом, а затем выйдет из отверстия. Отсутствует задержка или движение фрезы от поверхности отверстия.

Как и другие модальные функции, вам нужно будет деактивировать ее, вызвав другой G-код того же типа (постоянный цикл) или используя команду отмены постоянного цикла G80 для остановки сверления.

Хотите узнать больше о CNC G Code?

Когда использовать код G81?

Команда G81 полезна, когда вы хотите просверлить не слишком глубокие отверстия, которые можно просверлить всего за один шаг.

G81 является наиболее распространенным стандартным циклом сверления.

G81 может использоваться для точечного сверления, раззенковки, развертывания, растачивания, центрового сверления и других операций сверления. Это очень простой цикл сверления.

Постоянный цикл G81 не включает никаких шагов отвода (проклевывания) при сверлении.

По этой причине, если вы хотите просверлить глубокое отверстие, лучшим вариантом будет использование постоянного цикла сверления глубоких отверстий G83.

Сверление с просверливанием поможет удалить стружку.

Другие коды, используемые с кодом G81

G81 Формат кода

Формат для использования команды G81 показан ниже:

G98 (или G99) G81 X2.0 Y3.0 R1.0 Z-5.0 F25.0

Было бы легко предположить, что положение Z является положением начала отверстия. В действительности, это положение Z для дна движения сверления отверстия.

Имейте в виду, что координаты X и Y отверстия обычно не находятся в той же строке, что и команда G81.

В большинстве программ вы увидите код G81 в следующем формате:

X2.0 Y3.0

G98 G81 R1.0 Z-5.0 F25.0

Программа сначала определяет координаты отверстия и затем начинается процесс сверления.

Что следует учитывать при использовании кода G81?

Плоскости отвода

Плоскость отвода — это место, куда машина будет возвращаться после каждого постоянного цикла.

Существует два кода, влияющих на отвод плоскостей .

Код G98 заставит машину вернуться в положение Z в начале постоянного цикла. Код G99 скажет ему вернуться в плоскость R.

Выбор плоскости отвода, которая находится над любыми потенциальными препятствиями в машине, такими как приспособления, зажимы или сама деталь, позволит машине безопасно перемещаться между каждым местом сверления отверстий.

Если плоскость R слишком низкая, это может повредить заготовку и привести к аварии. Однако, если плоскость R расположена слишком высоко над поверхностью заготовки, это может увеличить время обработки из-за дополнительного времени, необходимого для достижения значения R после каждого сверления.

Режим позиционирования

При использовании цикла сверления G81 вам необходимо знать, какой режим позиционирования активен в данный момент.

Если активна G90, станок будет считывать все местоположения относительно одного нулевого местоположения.

Если активна G91, станок будет считывать все местоположения относительно своего текущего положения.

Обратите особое внимание на текущий режим позиционирования, поскольку использование неправильного режима может легко привести к сбою машины.

Как сделать углубление в фанере: Как Сделать Углубление В Фанере Без Фрезера Как изготовить филёнку

Опубликовано: 08.07.2023 в 22:52

Автор: admin

Категории: Популярное

как вырезать и выпилить на видео

Фанера, в отличие от других листовых материалов, благодаря своей плотной и не рыхлой структуре, поддается легкому выпиливанию и получению из нее различных декоративных сложных форм. Обладая стандартным набором инструментов, всякий домашний мастер способен вырезать из данного материала любые желаемые, и даже сложные элементы. Однако чтобы заготовки имели товарный вид и не нарушали задуманного элемента декора, нужно учитывать некоторые нюансы по работе с фанерой. Как вырезать ровный круг из фанеры?

Готовые фанерные круги

Приспособление для вырезания кругов

Многие не однократно выпиливали из фанеры детали, но в основном им приходилось делать прямые линии разреза. Не часто возникает необходимость вырезать округлые или волнистые детали, мало кто решался на то чтобы сделать круг из фанеры. Поэтому данная задача на первый взгляд может показаться невыполнимой. Для фигурного выпиливания понадобятся следующие инструменты:

Лобзик обычный. Инструмент, часто применяемый для выпиливания своими руками тонких листовых материалов. Однако толстые толщины ему не под силу;
Электролобзик. Такой электроинструмент подразделяется на два вида приспособлений: обычный, у которого пилка расположена вертикально, и для художественных работ , у которого рабочим элементом является стальное полотно, как видно на фото. Для работы с толстой фанерой подойдет обычный электролобзик, но сделать с помощью него ровный круг из фанеры не получится. А вот криволинейные элементы, например буквы, сможет выпилить художественный лобзик, который оснащен ленточной пилой. Таким образом, для качественного выполнения различного вида работ подбирается соответствующее устройство.
Более сложным оборудованием, таким как фрезер, круг из фанеры можно выпилить очень ровно. Управлять им конечно сложнее, однако с помощью него можно отрезать круг фанеры от листов с достаточно большой толщиной. Качество работы на таком станке превосходит другие способы резки, и срез круга получается ровный.

Способы фигурного выпиливания

Приступая к работе выпиливания лобзиком, предварительно наносится эскиз рисунка на лист при помощи копировальной бумаги. Дрелью сверлятся первоначальные отверстия. В него вставляется пилка или рабочий элемент лобзика и фиксируется свободный край пилки при помощи зажима или винта. Далее совершается выпиливание по перенесенному на фанеру шаблону. Затем убираются не нужные элементы, а заготовка по краям зашкуривается наждачной бумагой, либо обрабатывается напильником. На видео показан данный процесс.

Фрезер для мебели не годится для того, чтобы вырезать сложные фигуры, зато ровно выпилить круг из фанеры очень просто. По центру окружности закрепляется штатная линейка данного станка с помощью самореза. Когда фреза начинает вращаться по заданному радиусу – вырезается совершенно ровный круг. Чтобы правильно просчитать диаметр круга необходимо учесть размеры режущей фрезы. Правильно сориентироваться в этом вопросе можно, предварительно изучив инструкцию к оборудованию.

Как сделать фигурные заготовки при помощи различных инструментов, и станков описано выше, а если под рукой ничего такого не оказалось, как вырезать круг из фанеры без лобзика.

Вот простейшая технология вырезания круга из плиты фанеры, имея в наличии несколько простых предметов:

Берется деревянная планка и два гвоздя. Первый гвоздь вбивается в центр намечаемого круга сквозь планку. Второй гвоздь вбивается в планку, так чтобы его острый край выходил на пять, десять миллиметров за пределы планки;
Расстояние между зафиксированными гвоздями будет радиусом для необходимого круга;
Совершая вращательные движения, делается линия на фанере. Оборачивая планку много раз, борозда проделывается все глубже.
Чем острее будет выбран гвоздь, тем скорее прочерченная линия получит углубление;
Планка легко заменяется шнуром, следующие этапы вырезки остаются неизменными.

Вышеприведенный способ относится к самым малоэффективным, но также имеет право на существование. А при наличии электролобзика работа по выпиливанию круга своими руками не составит особого труда.

Углубления для петель своими руками (приспособление) | Своими руками

Содержание ✓

✓ Сначала правильно выберите подходящую фрезу
✓ Теперь сделайте приспособление
✓ Как пользоваться приспособлением для врезки петель

Многие столярные задачи, к которым можно отнести и фрезерование петельных углублений, требуют точности и постоянства для обеспечения хороших результатов. Лаже незначительная ошибка повлияет на работу петли и внешний вил дверцы. Изготовив простое приспособление-шаблон в соответствии с размерами ваших петель, вы сможете с минимальными усилиями каждый раз выполнять эту работу безупречно. Для этого потребуется лишь несколько обрезков 12-миллиметровой МДФ-плиты или берёзовой фанеры.

Сначала правильно выберите подходящую фрезу

Приспособление работает с копирующей фрезой, имеющей подшипник, который расположен нал режущей частью. Когда подшипник перемещается вдоль кромок проёма, лезвия формируют углубление, точно соответствующее размерам проёма. Для лучшего результата выбирайте фрезу с длиной режущей части не более 10 мм (такие короткие фрезы часто называют фрезами для зачистки пазов). Для длинной фрезы придётся увеличить толщи ну материала, из которого изготовлено приспособление.

Теперь сделайте приспособление

Сначала измерьте ширину карт петли, исключая её цилиндр. Удвойте этот размер, чтобы рассчитать ширину центральных деталей шаблона (см. рисунок). Выпилите из МДФ-плиты полосу такой ширины длиной 305 мм и кусок размерами 64×508 мм. Распилите каждую из этих заготовок на две половинки. Теперь, имея четыре летали, соберите шаблон, как показано на фото А. Затем прикрепите шаблон к дверце струбциной (фото В). Поставьте карандашом метки вровень с торцами дверцы и опилите шаблон по этим линиями до окончательной длины. Разметьте на верхней стороне шаблона положение петельного цилиндра (фото С). Далее выпилите полосу фанеры шириной 114 мм, точно соответствующую шаблону по длине. Приклейте её к шаблону снизу, выровняв вдоль линии разметки так, чтобы она закрывала часть проема со стороны петельного цилиндра, и дополнительно закрепите шурупами.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Как пользоваться приспособлением для врезки петель

Сначала с помощью петли настройте глубину фрезерования (фото D). Затем выровняйте нижний край шаблона с нижним краем дверцы, зафиксируйте приспособление струбциной и отфрезеруйте углубление, как показано на фото в начале статьи. 11ролелайте то же самое в верхней части дверцы.

Чтобы сделать ответные углубления в корпусе, прижимайте нижнюю часть приспособления к стойкам фасадной рамы (фото Е). Наконец, закончив формирование углублений фрезой, подровняйте их углы стамеской. Теперь можно приступить к монтажу петель.

Краткий совет! Латунные шурупы, которыми комплектуются петли, следует вворачивать только после сверления направляющих отверстии, используя воск или парафин, чтобы избежать застревания и поломки.

ТОЧНО ПО РАЗМЕРАМ ПЕТЛИ

Нанеся клей на кромки центральных и боковых деталей, расположите петлю посередине, соберите шаблон и зафиксируйте струбцинами.

ОТМЕТЬТЕ ДЛИНУ ШАБЛОНА

Разметив положение петель на кромке дверцы, выровняйте проём шаблона по линиям разметки. Отметьте длину приспособления, проведя линию вдоль торца дверцы. Проделайте то же самое у другого края дверцы.

РАЗМЕТКА ПОЛОЖЕНИЯ НИЖНЕЙ ПЛАНКИ

Вставьте закрытую петлю в шаблон и прижмите картами к одной стороне проёма. Поставьте метки вдоль осевой линии петельного цилиндра и проведите через них линию, вдоль которой нужно расположить нижнюю планку приспособления.

ТОЧНАЯ НАСТРОЙКА ГЛУБИНЫ

Перевернув приспособление, прижмите шаблон к подошве фрезера. Отрегулируйте вылет фрезы в соответствии с толщиной шаблона и карт петли.

Читайте также: Меняем дверные петли своими руками от А до Я

ФРЕЗЕРОВАНИЕ УГЛУБЛЕНИИ НА ФАСАДНОЙ РАМЕ

Прежде чем зафиксировать приспособление, вставьте монетку между шаблоном и фасадной рамой для образования зазора вокруг дверцы.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Как вырезать идеальные отверстия в дереве – Деревообработка для простых смертных

15 декабря 2017 г.

Основы, Как

У вас есть несколько вариантов, когда вам нужно вырезать отверстие. Что вы выберете, зависит от того, насколько большой вам нужен диаметр, насколько чистый вам нужен срез и сколько вы готовы потратить. Вот 4 наиболее распространенных метода вырезания идеальных отверстий в древесине

Один из самых простых способов вырезания отверстия любого размера – использование лобзик . Недостатком здесь является то, что пила может дрейфовать во время резки, и получить идеальный круг практически невозможно. И хотя результат может быть достаточно хорошим в зависимости от того, что вы строите, в этом видео я хочу сосредоточиться на методах, которые позволят создать идеальный круг.

Вырезание отверстий электролобзиком — простой метод… но почти невозможно сделать идеально круглые отверстия.

Биты-лопаты

Биты-лопаты имеют две режущие кромки и центральное острие.

Самый дешевый метод — лопата или лопастное сверло . Они в основном используются в грубых строительных проектах, где качество резки не имеет решающего значения, например, сверление отверстий в стенных стойках для прокладки электрического провода. Тем не менее, вы можете быть удивлены, насколько чисто они будут прорезать отверстия в массивной древесине, если вы будете сверлить медленно и использовать подложку. Фактически, разрезы, которые я получаю с ними, часто соперничают по качеству с насадкой Форстнера.

Лопата может проделать довольно чистое отверстие в твердом пиломатериале……и фанере.

Одним из недостатков лопатовых бит является то, что они не подходят для проделывания больших отверстий. Я думаю, что самый большой диаметр, который я обычно вижу, составляет 1 ½ дюйма. Но набор насадок стоит дешево, и его стоит иметь в магазине.

Биты Фростнера

Биты Форстнера обеспечивают чистый рез с плоским дном.

Большой скачок в качестве достигается за счет сверла Форстнера . Это, безусловно, лучший выбор для деревообрабатывающих проектов. На них были очень чистые разрезы с минимальными разрывами. Поскольку они создают плоское дно, они также полезны, если вам нужно только частично просверлить доску. И вы можете найти их большего диаметра, чем лопатки: я видел их до 4 дюймов, и вы, вероятно, можете найти еще больше.

Используйте более медленные скорости сверла для больших бит.

Конечно, самым большим недостатком бит Форстнера является их стоимость. В зависимости от того, какую марку вы покупаете, они могут быть очень дорогими. Я рекомендую приобрести мультибитный комплект. Я купил набор в Costco за 50 долларов более 15 лет назад и до сих пор получаю отличные результаты. И я только что видел этот набор из 14 предметов на Амазоне за чуть менее 50 долларов . Если вы работаете по дереву на выходных, вам подойдет недорогой набор.

Набор бит Форстнера

Кольцевые пилы

Кольцевые пилы различных диаметров.

Кольцевые пилы доступны даже большего диаметра, чем сверла Форстнера, и они могут быть немного дешевле. В отличие от лопаток и долот Форстнера, они вырезают заглушки, а не отверстия.

Вместо того, чтобы сверлить древесину, как другие сверла… коронками удаляются круглые заглушки.

Как и в случае с лопатой и битами Форстнера, наилучшие результаты можно получить, используя сверлильный станок. Если у вас его нет, обязательно зажмите заготовку. Его будет невозможно удержать руками. Дрель медленно поднимает пилу вверх и вниз, чтобы убрать опилки. Если он перестает резать, проверьте, не забиты ли зубья.

Если у вас нет сверлильного станка, обязательно закрепите заготовку.

Приспособление для фрезерования по кругу

Все три предыдущих метода основаны на необходимости покупать специальную фрезу или пилу для отверстий каждого размера, которые необходимо вырезать. Это может дорого обойтись. А что, если вам нужно вырезать действительно большое отверстие, скажем, 10 дюймов в диаметре? Все, что вам нужно, это один инструмент: маршрутизатор. Это отличный способ вырезать маленькие или большие отверстия. Основным недостатком является то, что время настройки занимает больше времени, чем другие методы.

Приспособление для резки кругов для вашего фрезера позволяет делать круглые отверстия любого размера.

Как сделать приспособление для вырезания кругов для фрезера

Снимите основание фрезера.
Прикрепите к основанию кусок фанеры.
Вставка прямой насадки
Измерьте радиус нужного отверстия.
Отметьте расстояние по радиусу от сверла до точки на фанерном основании.
Просверлите в этом месте шуруп и ввинтите его в заготовку и подложку.
Опустите фрезер в заготовку и поверните его вокруг винта, чтобы вырезать отверстие.

Замените основание фрезера полосой фанеры. Просверлите отверстие в месте, где будет точка вращения. После привинчивания основания к заготовке опустите фрезер в дерево и начните вращаться вокруг винта.

Как и все в деревообработке, для каждой задачи есть варианты. Это мои любимые способы вырезать идеальные отверстия в дереве. В основном я хочу подчеркнуть, что вы можете достичь практически любой цели по дереву с помощью скромных инструментов. Мой совет всегда покупать новый инструмент или обновлять то, что у вас есть, только тогда, когда вы просто не можете чего-то добиться с тем, что у вас есть.

Лучшие инструменты для проделывания отверстий в древесине всех размеров (Руководство на 2023 год)

Советы и руководства по деревообработке

Инструменты для проделывания отверстий в древесине всех форм и размеров

Обновлено: 13 августа 2022 г.

Просверлить отверстия в древесине обычно так же просто, как решить, какой тип сверла лучше всего подходит для этой работы. В этом руководстве вы узнаете, как быстро вырезать отверстия и избежать повреждений.

Наш контент поддерживается читателями. Когда вы покупаете по нашим ссылкам, мы можем получать комиссию. Будучи партнером Amazon, мы зарабатываем на соответствующих покупках.

Просверлить отверстие в дереве кажется несложным делом, но выбор подходящего сверла или пилы может привести к путанице. И хотя у профессионального столяра есть все необходимые типы сверл, проект «сделай сам» может зайти в тупик.

Некоторые распространенные проблемы:

Делаем отверстие с плоским дном в древесине, которое не проходит через другую сторону дерева.
Сверление центрального отверстия для петель шкафа
Проделывание больших (2-дюймовых, 3-дюймовых и более) отверстий в древесине
Быстрое вырезание отверстий в дверях 2×4

Из этого руководства вы узнаете, какие инструменты наиболее распространены для делать отверстия, и что ставка для вашего проекта.

Популярные инструменты

Лучше всего подходит для больших отверстий:

› Комплект кольцевой пилы Dewalt на Amazon

Лучше всего подходит для отверстий под винты:

› Зенковки FTG на Amazon

Бюджетные кольцевые пилы:

› 17 Набор кольцевых пил на Amazon

Лучше всего держать сверло по центру:

› Набор сверл Brad Point (Dewalt) на Amazon

Просверливание отверстий вручную:

› Ручная дрель Speedy на Amazon

Последнее обновление на 03. 06.2023, 08:31 // Источник: Amazon Филиалы

Содержание страницы

Инструменты для проделывания отверстий в древесине

Основываясь на моем многолетнем опыте деревообработки, вот мой список инструментов для проделывания отверстий в древесине:

1. Кольцевые пилы делают большие круглые отверстия в древесине

Доступно на Amazon: Комплект кольцевой пилы Dewalt

Типы отверстий: 9004 7

Большие отверстия в любом дереве, фанере или ламинаты
Идеально круглые отверстия диаметром до 6 дюймов

Ни одна мастерская не обходится без хотя бы одного набора комплектов кольцевых пил.

И вот почему:

Кольцевые пилы могут вырезать отверстия в древесине от 1″ до 6″ 6-дюймовая кольцевая пила.
Хотите вырезать отверстие в толстом куске дерева? Используйте кольцевую пилу с глубокой «горловиной», которая будет проходить через глубокий материал
Наконец, чтобы избежать сколов на нижней части деревянной поверхности, после того, как направляющее сверло пройдет через дерево, просто переверните сверло. Дополнительным бонусом является то, что древесина не застревает глубоко в кольцевой пиле.

Совет редактора
Просверлить отверстие, а древесина застряла в кольцевой пиле? Используйте либо шило, либо отвертку, чтобы сделать это, используя отверстия на боковой стороне биты. Или просверлите два винта в древесине и используйте их, чтобы расшатать древесину. Лично мне нравится работать кольцевой пилой вперед и назад, чтобы избежать этого во время сверления.

2. Пилотные биты для сверления отверстий под винты

Доступно на Amazon: Набор пилотных бит FTG

Когда дело доходит до сверления отверстий под винты, большинство винтов имеют коническую форму. И, чтобы правильно установить винт, вам нужно, чтобы диаметр сверла соответствовал валу винта.

Решение? Набор пилотных бит, которые быстро вставляются в любое сверло, и, конечно же, их набор, соответствующий размеру ваших винтов.

В качестве бонуса (и не обязательного для использования) вы также можете зенковать головки большинства наборов.

И, наконец, если вам нужно просверлить отверстия для шурупов в нескольких кусках дерева, вы можете использовать приспособление для быстрых карманных отверстий.

3. Вырезание отверстий с плоским дном в дереве с помощью бит Форстнера

Доступно на Amazon: Набор бит Форстнера Porter-Cable

точечные отверстия в древесине. Эта бита обычно используется для отверстий от 1/2 до 2 дюймов.

Я просверлил тысячи петель с помощью сверла Форстнера, и это одно из моих любимых сверлов для моего сверлильного станка. Поскольку это сверло превосходно подходит для точного сверления, оно может точно сверлить большие отверстия без колебаний. Благодаря своей точной конструкции он режет все, от твердой и мягкой древесины до большинства видов фанеры.

4. Стандартные сверла для малых отверстий

Доступно на Amazon : Быстросменное шестигранное сверло

900 02 Популярные спиральные сверла, скорее всего, уже есть в вашем наборе инструментов и отлично справляются с отверстиями примерно до 1/2″.

Несмотря на то, что спиральное сверло выглядит так же, как сверло с направляющей головкой, вы увидите, что отсутствует одна важная особенность: направляющая вершина для больших сверел.

Однако, если вы используете дырокол, чтобы сделать углубление для этих насадок, они будут работать нормально для размеров более 3/16. Но при таком размере эти биты могут «бродить» по текстуре дерева.

Спиральное сверло работает в любом типе дерева, но имеет ограничения по максимальному размеру отверстия и менее точно для больших размеров из-за отсутствия направляющего наконечника.

5. Проделывание отверстий среднего размера в древесине с помощью лопаточных сверл

Доступно на Amazon : Лопата Dewalt

Лопата — это стандартное сверло для сверления отверстий в древесине всех форм и размеров. И, благодаря недорогому дизайну, это отличный инструмент для случайного мастера.

В моем ящике с инструментами всегда есть несколько наборов насадок. Поскольку они универсальны, дешевы и имеют уникальный длинный пилотный наконечник, они идеально подходят для сверления отверстий в любом типе дерева.

И самое приятное? Это лучшее сверло, чтобы не вырвать сторону дерева напротив сверла. Поскольку у них длинный пилотный наконечник, вы можете увидеть, как проходит сверло, а затем просто начать сверлить с противоположной стороны дерева.

Но единственное, что эта долото не может сделать, это просверлить отверстие с плоским забоем — для этого вам нужно будет вернуться к долоту Форстнера.

6. Быстрое сверление древесины хвойных пород: буровые коронки для прокладки электрических линий в шпильках

Набор шнековых сверл представляет собой быстрорежущее сверло для мягкие породы дерева, такие как шпильки. Из-за своей скорости он обычно используется электриками для отверстий 3/8-1″.

В то время как первые биты в этом списке можно использовать с «изяществом», сверло — это совсем не то. Из-за агрессивного наконечника винта требуется мощная беспроводная или сетевая дрель и правильная скорость. А раз начав, уже трудно остановиться.

Ожидайте, что он прорвет шпильку 2 × 4 и сделает грубую дыру на другой стороне. В конце концов, это то, что вам нужно для быстрого сверления в мягкой древесине.

7. Сверло для кукурузных отверстий для 6-дюймовых отверстий в дереве

Доступно на Amazon : 6-дюймовая кольцевая пила

найти кольцевую пилу, достаточно большую, чтобы просверлить отверстие 6″.

Но эта 6-дюймовая кольцевая пила точно прорежет гладкое отверстие. И это НАМНОГО лучшая альтернатива использованию лобзика.

Осторожно: Обязательно крепко держите пилу, двигайтесь медленно и держитесь, когда эта кольцевая пила коснется лица кукурузной ямы. Для профессиональной отделки обязательно просверлите около 75 процентов пути, а затем переверните кольцевую пилу, чтобы избежать осколков.

8. Вырезание нестандартных отверстий в древесине лобзиком

0005

Когда дело доходит до отверстий неправильной или квадратной формы в древесине, лобзик из лучших инструментов.

Однако при работе с лобзиком нужно соблюдать несколько предостережений:

НЕ рассчитывайте вырезать идеально прямые линии
НЕОБХОДИМО использовать сверло 3/8″, чтобы сделать отверстие Режу квадрат или прямоугольник)
Будьте осторожны, чтобы не перерезать шнур питания при резке
Типы отверстий:
Нестандартные отверстия в твердой древесине, полу, шкафах, палубах
Квадратные отверстия в спинках шкафов
90 002
На что обратить внимание:
Аккумуляторный лобзик отличное дополнение, так как избавляет от шнура, который будет постоянно запутываться во время работы
Ищите пилу с регулируемым «укусом», которая позволит быстро работать с хвойными породами. И контролируемые пропилы в твердой древесине.
Не скупитесь на лезвия, но качественный набор!
9. Аккумуляторная дрель для сверления
Доступно на Amazon : Аккумуляторная дрель-шуруповерт
900 02 Для любых круглых отверстий вам понадобится дрель. Таким образом, хотя это и очевидно, иметь дрель хорошего качества бесценно.
При поиске дрели обязательно учитывайте:
Фирменное наименование и покупку в экосистеме инструментов, аккумуляторы которых можно использовать совместно
Ампер-часы важны для обеспечения более продолжительной работы аккумуляторов (чем больше число, тем лучше)
Крутящий момент для работа с большими кольцевыми пилами
10. Контроль глубины и положения отверстий с помощью сверлильного станка
Доступно на Amazon : WEN Drill Press
Хотя для некоторых отверстий можно использовать аккумуляторную дрель, сверлильный станок по точности и воспроизводимости сверления отверстий в древесине не имеет себе равных.
Основные характеристики:
Ограничители для регулировки глубины
Зажим заготовки
Регулируемая скорость
Подходит для больших сверл до 1/2″ (большинство аккумуляторных дрелей останавливаются на 3/8″)
9 0103
Хотя эти доступны во всех размерах, если у вас нет серьезных планов по деревообработке, настольный сверлильный станок подойдет для большинства проектов.
11. Вырезание квадратных или прямоугольных отверстий циркулярной пилой
Доступно на Amazon : Аккумуляторная циркулярная пила Dewalt
Для работы по вырезанию отверстий с большими квадратными отверстиями вам понадобится посмотреть на циркулярную пилу.
В отличие от сабельной пилы и электролобзика, циркулярная пила может «нырнуть» в дерево без предварительного просверливания отверстия и начать работу.
Основные характеристики:
Быстрая резка больших отверстий
Аккумуляторные версии доступны для переноски
Возможность резки прямых линий
Используйте направляющую циркулярной пилы для резки прямых линий
12.
Черновая резка любого размера и формы сабельными пилами
Доступно на Amazon : Сабельная пила для черновой резки 9 0076
Сабельной пилой вы можете делать быстрые пропилы и отверстия всего за о любых дровах.

Но есть одна загвоздка: нет ничего красивого в отверстии, которое делает сабельная пила. Тем не менее, он сделает работу быстро и с минимальными усилиями.
Основные характеристики:
Агрессивные лезвия с острыми зубьями для быстрой резки
Разработаны для скорости
Беспроводные и проводные для удаленных участков
13. Вырезание прямых канавок в древесине с помощью рифленых фрез
Доступно на Amazon.
Хотя это и не первая мысль для многих, фрезы уже довольно давно используются для проделывания отверстий. В сочетании с погружным фрезером и бесконечным набором направляющих спиральная фреза может резать все породы дерева.

Единственный минус? Фреза имеет ограниченный максимальный размер отверстия и создает много пыли.
14. Изготовление нестандартных отверстий в древесине на фрезерном станке с ЧПУ
0005
Таким образом, фрезерный станок с ЧПУ может оказаться не тем, что вы ожидали найти. мастер вырезания сложных отверстий в дереве.

Я же говорил, что это будет круто.
Нет, они не такие уж и дорогие, только в профессиональной столярной мастерской. Поскольку технология и время производят более дешевые инструменты, вы можете иметь домашний фрезерный станок с ЧПУ за 200-300 долларов.
Часто задаваемые вопросы
Какой инструмент делает круглые отверстия в дереве?
Для круглых отверстий лучше всего подходит сверлильный станок или аккумуляторная дрель. Но для отверстий неправильной формы в дереве я предпочитаю сабельную пилу.
Как просверлить большое отверстие в дереве?
Большое отверстие более 2″ лучше всего просверливать кольцевой пилой. Эти биты имеют лезвие, похожее на пилу, и крепятся к аккумуляторной дрели.
Как вырезать отверстие в дереве вручную?
Лучший способ вырезать отверстие в древесине вручную — с помощью лопастного сверла или шнековой дрели с ручным шуруповертом. Но, честно говоря, это устаревший подход, и предпочтительным инструментом является дешевая аккумуляторная дрель.
Сводка
Удивлены тем, сколько существует инструментов для проделывания отверстий в дереве?
Что ж, с разнообразием дерева и стилем отверстий есть много вариантов.
Не нашли инструмент для своей работы? Дайте нам знать в комментариях, и мы поможем вам!
Производители
Delta
Kreg
Dewalt
Milwaukee
Об авторе
Последние сообщения
Эрик Трион (столяр)
Эрик работает профессиональным столяром более тридцати лет и работал в небольших мебельных мастерских, делая все, от кухонных шкафов до мебели ручной работы. Теперь, работая в домашней столярной мастерской, Эрик делится своей страстью к деревообработке, советами по инструментам и практическими знаниями из своей столярной мастерской в Миннесоте.
Нужна древесина?
Подпишитесь на БЕСПЛАТНЫЙ справочник среди 300+ отобранных вручную местных и интернет-магазинов древесины лиственных пород.
15 типов соединений по дереву и инструменты для их изготовления
Соединение древесины является одной из самых основных и важных задач в деревообработке. Но существует более десятка типов соединений по дереву. Из этого руководства вы узнаете, что лучше всего подходит для вашего магазина, бюджета и навыков.
Подробнее »
Лучшие винты для шкафов для установки шкафов и оборудования
Стандартные винты не рассчитаны на поперечную нагрузку, создаваемую шкафами. Это делает поиск лучших винтов для шкафа обязательным как для простоты установки, так и для безопасности.
Подробнее »
Печенье против дюбелей: когда использовать каждый из них?
При сравнении печенья и дюбелей на первом месте часто стоит стоимость.

« Предыдущая 1 … 42 43 44 45 46 … 564 Следующая »

Назад
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
…
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
…
550
551
552
553
554
555
556
557
558
559
560
561
562
563
564
Вперед

Популярное

Bosch gll 3 80 professional цена: Лазерный уровень Bosch GLL 3-80 G Professional. Купить лазерный нивелир Bosch GLL 3-80 G Professional цена

GLL 3-80 Линейный лазерный нивелир

Функции и основные характеристики

GLL 3-80 Professional

Дополнительные данные

GLL 3-80 Professional: Дополнительные сведения

Основные характеристики продукта

Оборудование и принадлежности

Дополнительные сведения

цена за штуку, характеристики, фото

Документы:

Вам могут понадобиться

Похожие товары

Линейный лазер GLL 3-80 | Линейный лазер Bosch Professional

Функции и основные характеристики

GLL 3-80 Professional

Дополнительные данные

GLL 3-80 Professional: Дополнительная информация

Особенности продукта

Оборудование и применение

Дополнительная информация

Bosch Professional GLL 3-80 G – Измеритель

3D рисунки на бумаге для принтера: принтер Mcor ARKe для 3D-печати бумагой

Как рисовать 3Д ручкой

Подготовка к работе

Рисование

Бумага для печати фотографий: как сделать правильный выбор?

Структура материала

Виды бумаги для фотографий

Глянцевая

Полуглянцевая

Суперглянцевая

Щелковисто-матовая

Матовая

Атласная

Фотобумага и принтеры

Формат, плотность и другие характеристики

Итоги

3d Framed Paper Art — Etsy.de

Найдите что-нибудь памятное, присоединяйтесь к сообществу, делающему добро.

Как превратить 3D-принтер в плоттер за час | Ури Шакед

Научите свой 3D-принтер рисовать и писать на бумаге с помощью ручек, цветных карандашей, мелков и многого другого! 🖍

Превращение 3D-принтера в 2D-принтер 🖨

Шаг 1. Прикрепление пера

Шаг 2 — Калибровка

Шаг 3. Выбор того, что печатать

Шаг 4 — Генерация GCode

Поздравляем! 🎉

Полотно ленточной пилы dewalt: полотна для ленточных пил — купить в официальном магазине Dewalt

Honsberg Полотно ленточное Extra/Flexback 6х0,65х2095 мм, 4TPI( DeWalt DW738/739)

Ленточные пилы Деволт

Фильтр товаров

Пила ленточная аккумуляторная DeWALT DCS371NT

Пила ленточная аккумуляторная DeWALT DCS371N

Пила ленточная аккумуляторная бесщёточная DeWALT DCS377NT

Пила ленточная DeWALT DW876

Преимущества

Типы ленточных пил

Характеристики

Переносное ленточнопильное полотно DeWalt 18 TPI (3 шт. в упаковке) | DW3983C

Артикул: DW3983C

Технические характеристики

Редуктор nmrv 50: Мотор-редуктор NMRV 050 | 0,09 — 1,5 кВт | NMRV050

Производительность червячный мотор-редуктор NMRV050. Каталог и цены на редукторы NMRV050.

Описание и эксплуатация NMRV050

Основные характеристики NMRV050:

Габаритные размеры NMRV050:

Эксплуатационный характеристики редуктора NMRV050:

Редуктор NMRV 050 червячный — Цена

Технические характеристики редуктора NMRV 050

Чертеж габаритно-присоединительных размеров NMRV-050

Присоединительные размеры под электродвигатель

Варианты сборки

Расшифровка обозначения маркировки

Цены на червячные редукторы NMRV 050

Китайский производитель редукторов, мотор редукторов, поставщик редукторов

Список продуктов

Выбранные поставщики, которые могут вам понравиться

Редукторы NMRV — Производитель мотор-редукторов переменного тока из Ахмедабада
